Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций Голубенко Сергей Валентинович

Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций
<
Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций
>

Данный автореферат диссертации должен поступить в библиотеки в ближайшее время
Уведомить о поступлении

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - 240 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

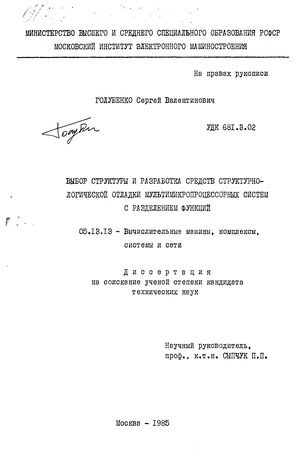

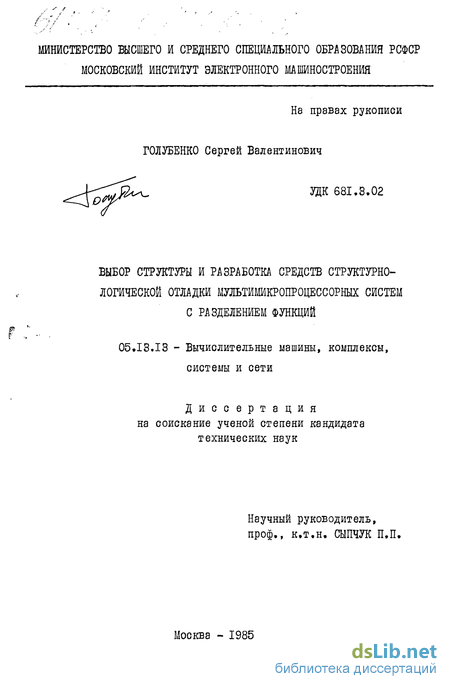

Голубенко Сергей Валентинович. Выбор структуры и разработка средств структурно-логической отладки мультимикропроцессорных систем с разделением функций : ил РГБ ОД 61:85-5/4625

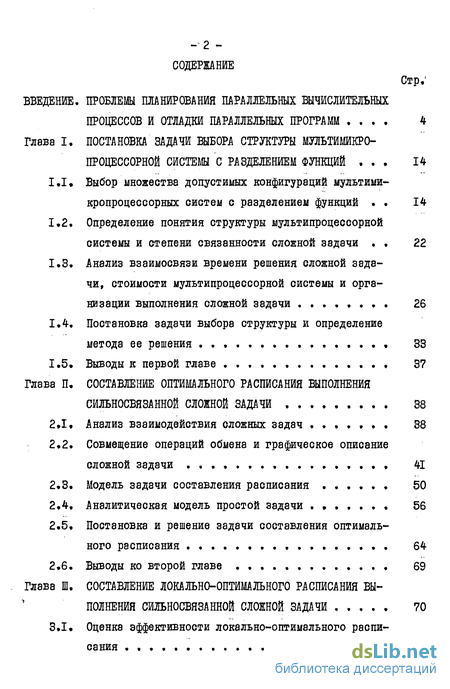

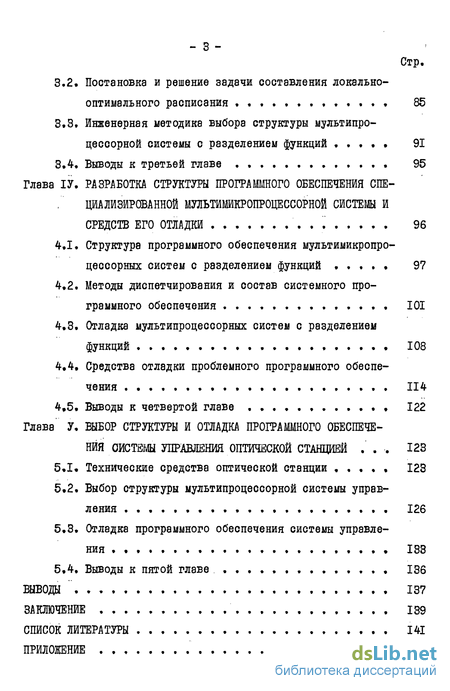

Содержание к диссертации

ВВЕДЕНИЕ. ПРОБЛЕМЫ ПЛАНИРОВАНИЯ ПАРАЛЛЕЛЬНЫХ ВЫЧИСЛИТЕЛЬНЫХ

ПРОЦЕССОВ И ОТЛАДКИ ПАРАЛЛЕЛЬНЫХ ПРОГРАММ 4

Глава I. ПОСТАНОВКА ЗАДАЧИ ВЫБОРА СТРУКТУРЫ МУЛЬТИМИКРО ПРОЦЕССОРНОЙ СИСТЕМЫ С РАЗДЕЛЕНИЕМ ФУНКЦИЙ 14

1.1. Выбор множества допустимых конфигураций мульими кропроцессорных систем с разделением функций 14

1.2. Определение понятия структуры мультипроцессорной системы и степени связанности сложной задачи

1.3. Анализ взаимосвязи времени решения сложной задачи, стоимости мультипроцессорной системы и организации выполнения сложной задачи 26

1.4. Постановка задачи выборе структуры и определение метода ее решения 33

1.5. Выводы к первой главе 3?

Глава II. СОСТАВЛЕНИЕ ОПТИМАЛЬНОГО РАСПИСАНИЯ ВЫПОЛНЕНИЯ

СИЛЬНОСВЯЗАННОЙ СЛОЖНОЙ ЗАДАЧИ 38

2.1. Анализ взаимодействия сложных задач 38

2.2. Совмещение операций обмена и графическое описание ,сложной задачи 41

2.3. Модель задачи составления расписания 50

2.4. Аналитическая модель простой задачи 56

2.5. Постановка и решение задачи составления оптимального расписания 64

2.6. Выводы ко второй главе 69

Глава III. СОСТАВЛЕНИЕ ЛОКАЛЬНО-ОПТИМАЛЬНОГО РАСПИСАНИЯ ВЫ

ПОЛНЕНИЯ ШЬНОСВЯЗАННОЙ СЛОЖНОЙ ЗАДАЧИ 70

3.1. Оценка эффективности локально-оптимального расписания

3.2. Постановка и решение задачи составления локально-оптимального расписания 85

3.3. Инженерная методика выбора структуры мультипроцессорной системы с разделением функций 91

3.4. Выводы к третьей главе 95

Глава ІV. РАЗРАБОТКА СТРУКТУРЫ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СПЕ

ЦИАЛИЗИРОВАННОЙ МУЛЬТИМИКРОПРОЦЕССОРНОЙ СИСТЕМЫ И

СРЕДСТВ ЕГО ОТЛАДКИ 96

4.1. Структура программного обеспечения мулътимикропро-цессорных систем с разделением функций 97

4.2. Методы диспетчирования и состав системного программного обеспечения 101

4.3. Отладка мультипроцессорных систем с разделением функций 108

4.4. Средства отладки проблемного программного обеспечения 114

4.5. Выводы к четвертой главе » 122

Глава V. ВЫБОР СТРУКТУРЫ И ОТЛАДКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ОПТИЧЕСКОЙ СТАНЦИЕЙ 123

5 1« Технические средства оптической станции 123

5.2. Выбор структуры мультипроцессорной системы управления 126

5.3. Отладка программного обеспечения системы управления 133

5.4. Выводы к пятой главе 136

ВЫВОДЫ 137

ЗАКЛЮЧЕНИЕ 139

СПИСОК ЛИТЕРАТУРЫ 141

ПРИЛОЖЕНИЕ

Введение к работе

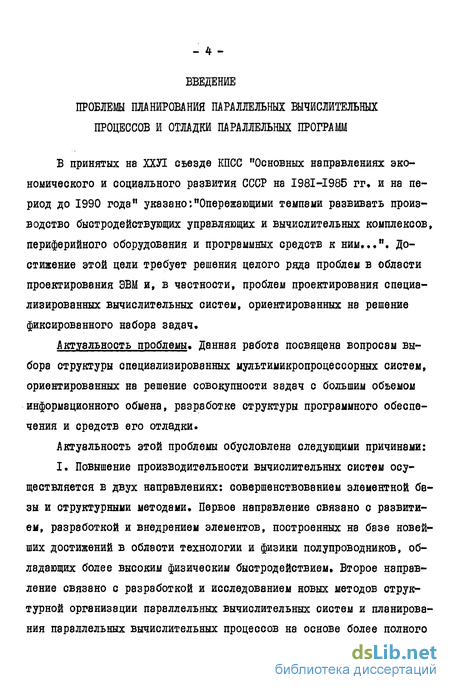

В принятых на ХХУІ съезде КПСС "Основных направлениях экономического и социального развития СССР на I98I-I985 гг, и на период до 1990 года" указано:Опережающими темпвми развивать производство быстродействующих управляющих и вычислительных комплексов, периферийного оборудования и программных средств к ним..,". Достижение этой цели требует решения целого ряда проблем в области проектирования ЭВМ и, в честности, проблем проектирования специализированных вычислительных систем, ориентированных на решение фиксированного набора задач.

Актуальность проблемы Данная работа посвящена вопросам выбора структуры специализированных мультимикропроцессорных систем, ориентированных на решение совокупности задач с большим объемом информационного обмена, разработке структуры программного обеспечения и средств его отладки.

Актуальность этой проблемы обусловлена следующими причинами:

I. Повышение производительности вычислительных систем осуществляется в двух направлениях: совершенствованием элементной базы и структурными методами. Первое направление связано с развитием, разработкой и внедрением элементов, построенных на базе новейших достижений в области технологии и физики полупроводников, обладающих более высоким физическим быстродействием. Второе направление связано с разработкой и исследованием новых методов структурной организации параллельных вычислительных систем и планирования параллельных вычислительных процессов на основе более полного использования возможностей существующей элементной базы. Поскольку дальнейшее совершенствование элементной базы ограничено причинами физического характера, то направление, связанное с разработкой структурных методов повышения производительности, становится наиболее важным. В рамках этого направления основное значение имеет разработка мультипроцессорных систем. В связи с этим особую актуальность приобретает проблема эффективного проектирования специализированных мультипроцессорных систем.

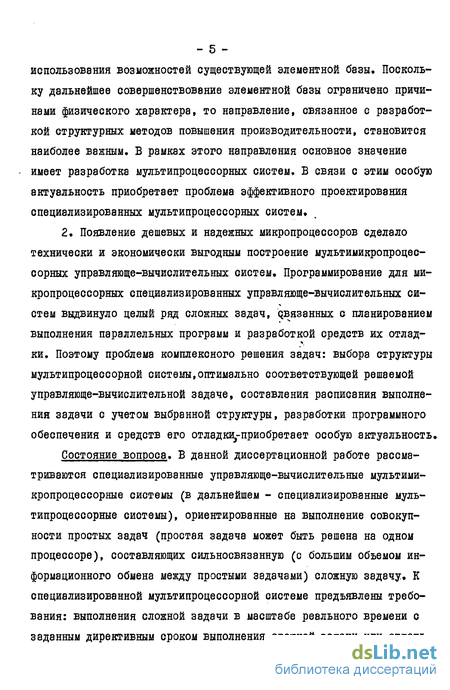

2. Появление дешевых и надежных микропроцессоров сделало технически и экономически выгодным построение мультимикропроцес-сорных управляюще-вычислительных систем. Программирование для микропроцессорных специализированных управляюще-вычислительных си-стем выдвинуло целый ряд сложных задач, вязанных с планированием выполнения параллельных программ и разработкой средств их отлад-ки. Поэтому проблема комплексного решения задач: выбора структуры мультипроцессорной системы,оптимально соответствующей решаемой управляюще-вычислнтельной задаче, составления расписания выполнения задачи с учетом выбранной структуры, разработки программного обеспечения и средств его отладки приобретает особую актуальность.

Состояние вопроса. В данной диссертационной работе рассматриваются специализированные управляюще-вычислительные мультими кропроцесоорные системы (в дальнейшем - специализированные мультипроцессорные системы), ориентированные на выполнение совокупности простых задач (простая задача может быть решена на одном процессоре), составляющих сильносвязанную (с большим объемом информационного обмена между простыми задачами) сложную задачу. К специализированной мультипроцессорной системе предъявлены требования: выполнения сложной задачи в масштабе реального времени с заданным директивным сроком выполнения сложной задачи или отдель - 6 ных ее частей; статического распределения задач; минимизации количества оборудования. Перечисленные требования ограничили область рассматриваемых мультипроцессорных систем системами с общей оперативной памятью.

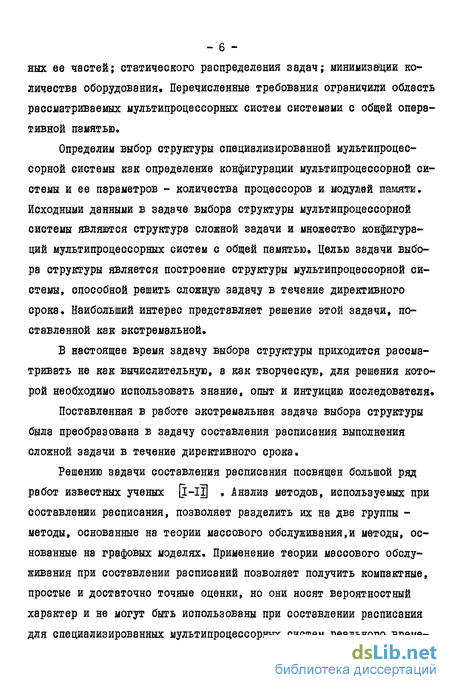

Определим выбор структуры специализированной мультипроцессорной системы как определение конфигурации мультипроцессорной системы и ее параметров - количества процессоров и модулей памяти. Исходными данными в задаче выбора структуры мультипроцессорной системы являются структура сложной задачи и множество конфигураций мультипроцессорных систем с общей памятью. Целью задачи выбора структуры является построение структуры мультипроцессорной системы, способной решить сложную задачу в течение директивного срока. Наибольший интерес представляет решение этой задачи, поставленной как экстремальной.

В настоящее время задачу выбора структуры приходится рассматривать не как вычислительную, а как творческую, для решения которой необходимо использовать знание, опыт и интуицию исследователя.

Поставленная в работе экстремальная задача выбора структуры была преобразована в задачу составления расписания выполнения сложной задачи в течение директивного срока.

Решению задачи составления расписания посвящен большой ряд работ известных ученых l-l . Анализ методов, используемых при составлении расписания, позволяет разделить их на две группы -методы, основанные на теории массового обслуживания,и методы, основанные на графовых моделях. Применение теории массового обслуживания при составлении расписаний позволяет получить компактные, простые и достаточно точные оценки, но они носят вероятностный характер и не могут быть использованы при составлении расписания для специализированных мультипроцессорных систем реального време - 7 -ни, когда расчет времени выполнения сложной задачи проводится на худший случай.

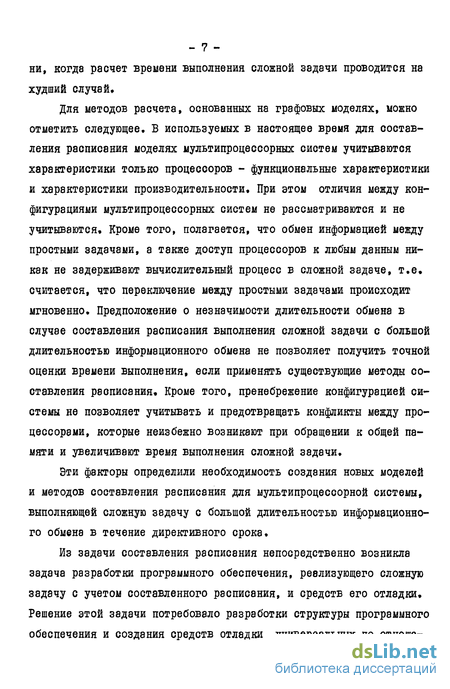

Для методов расчета, основанных на графовых моделях, можно отметить следующее. В используемых в настоящее время для составления расписания моделях мультипроцессорных систем учитываются характеристики только процессоров - функциональные характеристики и характеристики производительности. При этом отличия между конфигурациями мультипроцессорных систем не рассматриваются и не учитываются. Кроме того, полагается, что обмен информацией между простыми задачами, а также доступ процессоров к любым данным никак не задерживают вычислительный процесс в сложной задаче, т.е, считается, что переключение между простыми задачами происходит мгновенно. Предположение о незначимости длительности обмена в случае составления расписания выполнения сложной задачи с большой длительностью информационного обмена не позволяет получить точной оценки времени выполнения, если применять существующие методы составления расписания. Кроме того, пренебрежение конфигурацией системы не позволяет учитывать и предотвращать конфликты между процессорами, которые неизбежно возникают при обращении к общей памяти и увеличивают время выполнения сложной задачи.

Эти факторы определили необходимость создания новых моделей и методов составления расписания для мультипроцессорной системы, выполняющей сложную задачу с большой длительностью информационного обмена в течение директивного срока.

Из задачи составления расписания непосредственно возникла задача разработки программного обеспечения, реализующего сложную задачу с учетом составленного расписания, и средств его отладки. Решение этой задачи потребовало разработки структуры программного обеспечения и создания средств отладки, универсальных по отноше - 8 -нию к структуре мультипроцессорной системы, но специализированных по отношению к выбранной структуре программного обеспечения»

Цели и задачи работы. Основная цель данной работы заключает-ся: І) в разработке методики выбора структуры и методов составления расписания выполнения сложной задачи мультипроцессорной системой выбранной структуры; 2) в разработке структуры программного обеспечения, реализующего алгоритм решения сложной задачи; 3) в разработке средств отладки программного обеспечения.

Основными задачами работы являются: построение модели сложной задачи с учетом длительности информационного обмена; составление расписания выполнения параллельной программы, реализующей сложную задачу; оценка эффективности составленного расписания; разработка структуры программного обеспечения мультипроцессорной системы; разработка структуры и программная реализация системы моделирования мультипроцессорных систем с целью отладки программного обеспечения.

Научная новизна. Основные научные результаты, полученные в работе, состоят в следующем:

1. Разработана методика выбора структуры специализированных мультимикропроцессорных систем, основанная на нетрадиционном подходе к решению задачи составления расписания, суть которого состоит в учете длительности информационного обмена.

2. Разработана структура программного обеспечения мультимикропроцессорных систем с разделением функций.

3. Разработана методика структурно-логической отладки мультимикропроцессорных систем, основанная на совместной отладке программного обеспечения и технических средств системы.

В рамках основных результатов были получены частные:

- разработэна аналитическая модель задачи, учитывающая кон - 9 -фигурацию мультипроцессорной системы и длительность информационного обмена;

- сформулирована и решена задача составления оптимального расписания, основанная на предложенной модели задачи,и критерии оптимальности, отличные от существующих;

- разработан метод оценки минимального времени выполнения задачи с учетом длительности информационного обмена;

- сформулированы и решены задачи составления локально-оптимального расписания, основанного на упрощенной модели задачи;

- разработана структура системы моделирования с целью отладки программного обеспечения, основанная на использовании системы разделения времени для мини-ЭВМ СМ-4.

Материалы диссертации характеризует единая направленность разработок, отвечающих задачам современного развития специализированных мультимикропроцессорных систем. Таким образом, полученные в диссертационной работе результаты содержат новое решение актуальной научной задачи, имеющей существенное значение в области проектирования вычислительных процессов в мультимикропроцессорных системах.

Выполнение диссертационной работы было связано с выполнением хоздоговорных научно-исследовательских работ по целевой комплексной программе "Микропроцессоры и микро-ЭВМ", задание 04 "Разработать теорию построения мультимикропроцессорных систем". Практическим итогом работы является создание программного обеспечения системы отладки мультимикропроцессорных систем и составления расписания выполнения параллельных программ. Практическая ценность полученных в диссертации научных результатов состоит в том, что их совокупность позволяет ставить и решать в едином вычислительном процессе задачи составления расписания выполнения параллель - 10 -ных программ и отладку программ с учетом составленного расписания. Основные положения» которые выносятся на защиту, заключаются в следующем.

1. Разработана методика выбора структуры специализированных мультимикропроцессорных систем, которая включает в себя: формали -зацию задачи, постановку экстремальной задачи выбора структуры, обоснование возможности решения задачи выбора структуры как задачи составления расписания на основе модели специального вида; разработку модели специального вида, учитывающей конфигурацию мультипроцессорной системы и длительность информационного обмена; постановку и решение задачи составления расписания; оценку эффективности составленного расписания.

2. Разработана структура программного обеспечения мультимикропроцессорных систем с разделением функций.

3. Разработана методика структурно-логической отладки специализированных мультимикропроцессорных систем с разделением функций, которая включает в себя: постановку задачи структурно-логической отладки как задачи одновременной отладки проблемного

и системного программного обеспечения; совместную отладку системного программного обеспечения и технических средств мультимикро-процессорной системы; отладку проблемного программного обеспечения на уровне архитектуры мультимикропроцессорной системы; разработку методов и алгоритмов построения системы моделирования мультимикропроцессорных систем с разделением функций для отладки проблемного программного обеспечения.

Реализация и внедрение результатов работы. В результате проведения научных исследований разработан комплекс программ системы моделирования мультимикропроцессорных систем с разделением функций для отладки программного обеспечения и программы составления

- II расписания. Программы написаны на языках ФОРТРАН-4 и БЕЙСИК-ПЛЮС в операционной системе ДОСКП для мини-ЭВМ СМ-4.

Научные и практические результаты диссертации внедрены в ОКБ МЭЙ, НИИ Приборостроения, НИИ Автоматики. Общий экономический эффект от использования внедренных результатов, согласно имеющимся актам о внедрении, составил 74 тыс,руб.

Апробация работы. Основные научные результаты диссертационной работы докладывались, обсуждались и были одобрены на Всесоюзном научно-техническом семинаре "Вопросы проектирования микропроцессорных систем и их применение" (Киев, 1983), на Всесоюзной научно-технической конференции "Автоматизация проектирования ЭВМ и систем" (Ереван, 1983), на ХП Всесоюзном совещании-семинаре "Автоматизация проектирования микропроцессоров, микропроцессорных систем и СБИС" (Симферополь, 1984), на Конференции молодых ученых и специалистов "Проблемы теории систем и САПР" (Москва, 1983), на Конференции "Микропроцессорные распределенные системы управления технологическими процессами и ГАП" (Москва, 1984).

Публикации по работе. По теме диссертации опубликовано шесть печатных работ.

Структура и объем работы. Содержание диссертационной работы изложено на 148 страницах машинописного текста, иллюстрированного 23 рисунками. Диссертация состоит из введения, пяти глав, заключения, списка использованной литературы (73 наименования) и приложения.

В первой главе описаны требования, предъявленные к специализированным мультимикропроцессорным системам; рассмотрены конфигурации мультипроцессорных систем и выбрано множество конфигураций, удовлетворяющих предъявленным требованиям; рассмотрены аппаратные и программные методы уменьшения времени решения сложной задачи;

-формализована и поставлена экстремальная задача выбора структуры специализированной мультипроцессорной системы; определен метод ее решения. Главным итогом первой главы является преобразование задачи выбора структуры в последовательность задач составления расписания.

Во второй главе рассмотрен состав управляюще-вычислительной сложной задачи; разработан способ графического представления сложной задачи и показана необходимость учета длительности и порядка выполнения операций обмена для получения точной оценки вре -мени решения сложной задачи; разработана модель задачи с учетом длительности и порядка выполнения операций обмена; поставлена экстремальная задача составления оптимального расписания; определен метод решения и проведена оценка его временной сложности. Главным итогом второй главы является разработка модели задачи и определение пути уменьшения временной сложности составления расписания,

Б третьей главе разработана упрощенная модель задачи; поставлена задача составления локально-оптимального расписания; определен метод ее решения; выполнена оценка эффективности локально-оптимального расписания по отношению к оптимальному расписанию; разработана инженерная методика выбора структуры. Главным итогом третьей главы является разработка методики выбора структуры муль-тимикропроцессорной системы с разделением функций.

Б четвертой главе разработана структура программного обеспечения специализированных мультипроцессорных систем с разделением функций; разработаны методы диспетчирования при выполнении сложной задачи; показана возможность одновременной отладки проблемного и системного программного обеспечения и необходимость совместной отладки системного обеспечения и технических средств; разработаны методы и алгоритмы создания системы моделирования с целью

-отладки проблемного программного обеспечения. Главным итогом четвертой главы является разработка структуры программного обеспечения мультипроцессорных систем с разделением функций, методики и средств отладки программного обеспечения.

В пятой главе приводится описание применения полученных в работе научных результатов и разработанного программного обеспечения при проектировании мультипроцессорной системы управления оптической станцией.

Приложение содержит документы, подтверждающие внедрение результатов диссертационной работы.
