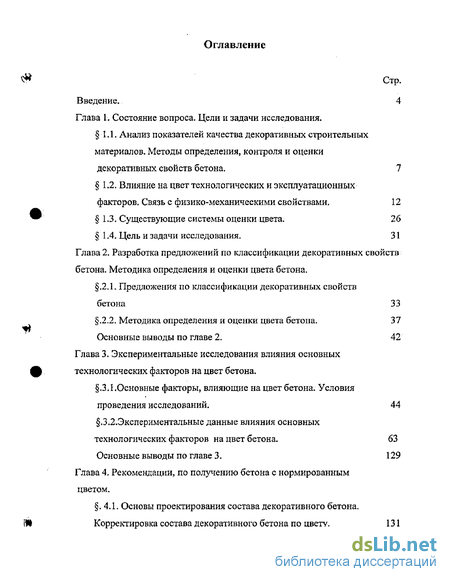

Содержание к диссертации
Введение
Глава 1. Состояние вопроса. Цели и задачи исследования.
1.1. Анализ показателей качества декоративных строительных материалов. Методы определения, контроля и оценки декоративных свойств бетона . 7
1.2. Влияние на цвет технологических и эксплуатационных факторов. Связь с физико-механическими свойствами. 12
1.3. Существующие системы оценки цвета. 26
1.4. Цель и задачи исследования. 31
Глава 2. Разработка предложений по классификации декоративных свойств бетона. Методика определения и оценки цвета бетона .
.2.1. Предложения по классификации декоративных свойств бетона 33
.2.2. Методика определения и оценки цвета бетона. 37
Основные выводы по главе 2. 42
Глава 3. Экспериментальные исследования влияния основных технологических факторов на цвет бетона .
.3.1. Основные факторы, влияющие на цвет бетона. Условия проведения исследований , 44
.3.2. Экспериментальные данные влияния основных технологических факторов на цвет бетона. 63
Основные выводы по главе 3. 129
Глава 4. Рекомендации, по получению бетона с нормированным цветом
. 4.1. Основы проектирования состава декоративного бетона. Корректировка состава декоративного бетона по цвету 131

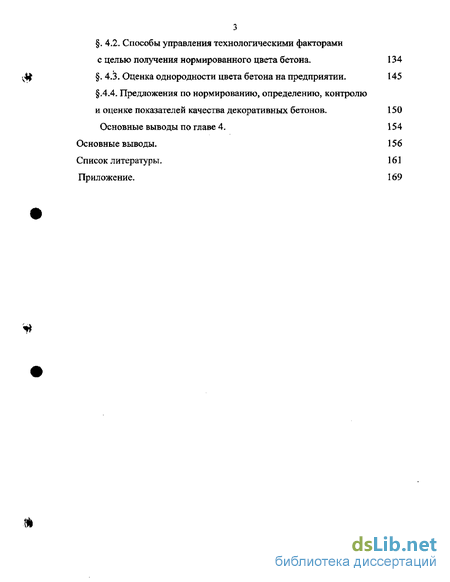

. 4.2. Способы управления технологическими факторами с целью получения нормированного цвета бетона, 134
, 4.3. Оценка однородности цвета бетона на предприятии. 145
,4.4. Предложения по нормированию, определению, контролю и оценке показателей качества декоративных бетонов. 150
Основные выводы по главе 4. 154
Основные выводы, 156
Список литературы. 161
Приложение. 169
- Анализ показателей качества декоративных строительных материалов. Методы определения, контроля и оценки декоративных свойств бетона
- Предложения по классификации декоративных свойств бетона
- Основные факторы, влияющие на цвет бетона. Условия проведения исследований
- Основы проектирования состава декоративного бетона. Корректировка состава декоративного бетона по цвету

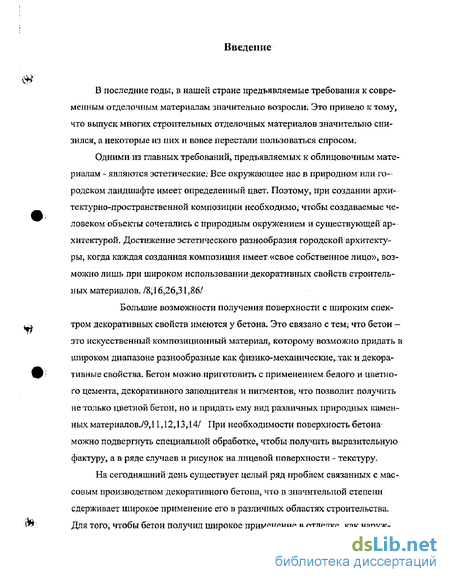

Введение к работе
В последние годы, в нашей стране предъявляемые требования к современным отделочным материалам значительно возросли: Это привело к тому, что выпуск многих строительных отделочных материалов значительно снизился, а некоторые из них и вовсе перестали пользоваться спросом.
Одними из главных требований, предъявляемых к облицовочным материалам - являются эстетические: Все окружающее нас в природном или городском ландшафте имеет определенный цвет. Поэтому, при создании архитектурно-пространственной композиции необходимо; чтобы создаваемые человеком объекты сочетались с природным окружением и существующей архитектурой. Достижение эстетического разнообразия городской архитектуры, когда каждая созданная композиция имеет;«свое собственное лицо», возможно лишь при широком использовании декоративных свойств строительных материалов- /8,16,26,31,86/
Большие возможности получения поверхности с широким спектром декоративных свойств имеются у бетона. Это связано с тем^ что бетон -это искусственный композиционный материал, которому возможно придать в широком диапазоне разнообразные как физико-механические, так и декоративные свойства- Бетон можно.приготовить с применением белого и цветного цемента, декоративного заполнителя и пигментов, что позволит получить не только цветной бетон, но и придать ему вид различных природных каменных материалов./9,11312,13,14/ При необходимости поверхность бетона можно подвергнуть специальной обработке, чтобы получить выразительную фактуру, а в ряде случаев и рисунок на лицевой поверхности - текстуру.
На сегодняшний день существует, целый ряд проблем связанных с массовым производством декоративного бетона, что в значительной степени сдерживает широкое применение его в различных областях строительства. Для того, чтобы бетон получил широкое применение в отделке, как наруж-

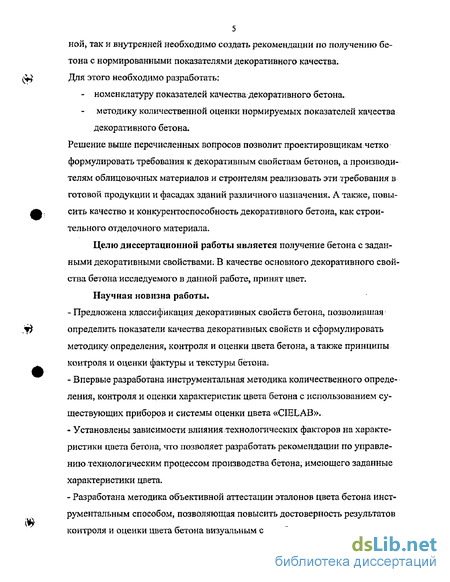

5 ной, так и внутренней необходимо создать рекомендации по получению бетона с нормированными показателями декоративного качества. Для этого необходимо разработать:
- номенклатуру показателей качества декоративного бетона.
методику количественной оценки нормируемых показателей качества
декоративного бетона. Решение выше перечисленных вопросов позволит проектировщикам четко формулировать требования к декоративным свойствам бетонов, а производителям облицовочных материалов и строителям реализовать эти требования в готовой продукции и фасадах зданий различного назначения, А также, повысить качество и конкурентоспособность декоративного бетона, как строительного отделочного материала.
Целю диссертационной работы является получение бетона с заданными декоративными свойствами. В качестве основного декоративного свойства бетона исследуемого в данной работе, принят цвет.
Научная новизна работы.
Предложена классификация декоративных свойств бетона, позволившая определить показатели качества декоративных свойств и сформулировать методику определения, контроля и оценки цвета бетона, а также принципы контроля и оценки фактуры и текстуры бетона.
Впервые разработана инструментальная методика количественного определения, контроля и оценки характеристик цвета бетона с использованием существующих приборов и системы оценки цвета «CIELAB».
Установлены зависимости влияния технологических факторов на характеристики цвета бетона, что позволяет разработать рекомендации по управлению технологическим процессом производства бетона, имеющего заданные характеристики цвета.
Разработана методика объективной аттестации эталонов цвета бетона инструментальным способом, позволяющая повысить достоверность результатов контроля и оценки цвета бетона визуальным способом-

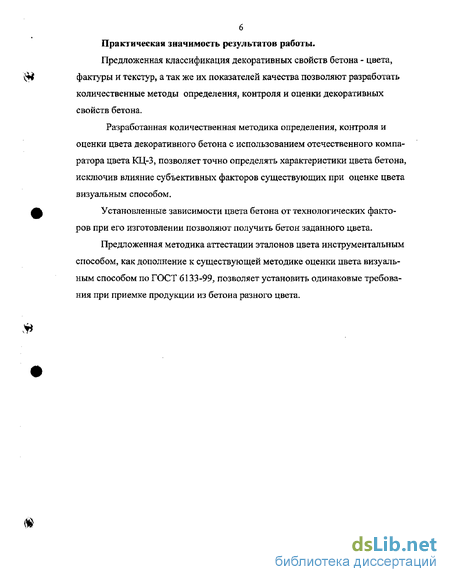

Практическая значимость результатов работы.
Предложенная классификация декоративных свойств бетона - цвета, фактуры и текстур, а так же их показателей качества позволяют разработать количественные методы определения, контроля и оценки декоративных свойств бетона.
Разработанная количественная методика определения, контроля и оценки цвета декоративного бетона с использованием отечественного компаратора цвета КЦ-3, позволяет точно определять характеристики цвета бетона, исключив влияние субъективных факторов существующих при оценке цвета визуальным способом.
Установленные зависимости цвета бетона от технологических факторов при его изготовлении позволяют получить бетон заданного цвета.
Предложенная методика аттестации эталонов цвета инструментальным способом, как дополнение к существующей методике оценки цвета визуальным способом по ГОСТ 6133-99, позволяет установить одинаковые требования при приемке продукции из бетона разного цвета.

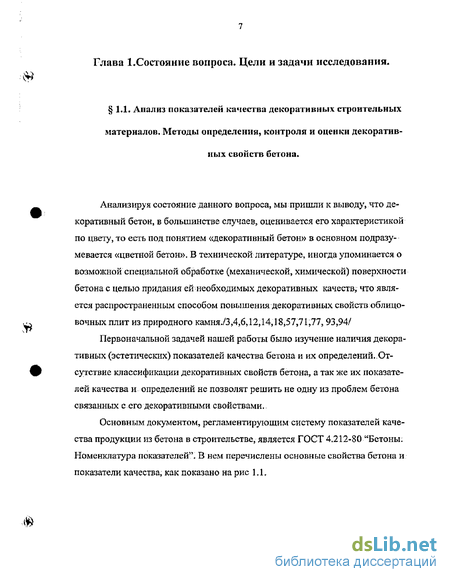

Анализ показателей качества декоративных строительных материалов. Методы определения, контроля и оценки декоративных свойств бетона
Анализируя состояние данного вопроса, мы пришли к выводу, что декоративный бетон, в большинстве случаев, оценивается его хараісгеристикои по цвету, то есть под понятием «декоративный бетон» в основном подразумевается «цветной бетон». В технической литературе, иногда упоминается о возможной специальной обработке (механической, химической) поверхности бетона с целью придания ей необходимых декоративных качеств, что является распространенным способом повышения декоративных свойств облицовочных плит из природного камня./3,4,6,12,14,18,57,71,77, 93,94/
Первоначальной задачей нашей работы было изучение наличия декоративных (эстетических) показателей качества бетона и их определений. Отсутствие классификации декоративных свойств бетона, а так же их показателей качества и определений не позволят решить не одну из проблем бетона связанных с его декоративными свойствами.

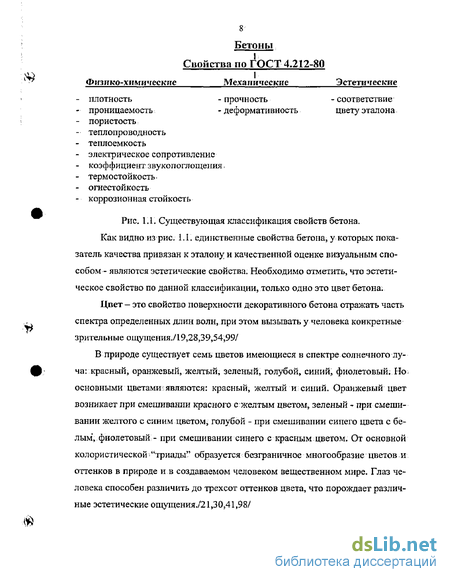

Основным документом, регламентирующим систему показателей качества продукции из бетона в строительстве, является ГОСТ 4.212-80 "Бетоны. Номенклатура показателей"- В нем перечислены основные свойства бетона и показатели качества, как показано на рис 1 Л К Существующая классификация свойств бетона. Как видно из рис. 1.1. единственные свойства бетона, у которых показатель качества привязан к эталону и качественной оценке визуальным способом - являются эстетические свойства. Необходимо отметить, что эстетическое свойство по данной классификации, только одно это цвет бетона.
Цвет- это свойство поверхности декоративного бетона отражать часть спектра определенных длин волн, при этом вызывать у человека конкретные зрительные ощущения./19,28,39,54,99/
В природе существует семь цветов имеющиеся в спектре солнечного луча: красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый. Но основными цветами являются: красный, желтый и сшшй. Оранжевый цвет возникает при смешивании красного с желтым цветом, зеленый - при смешивании желтого с синим цветом, голубой - при смешивании синего цвета с белым, фиолетовый - при смешивании синего с красным цветом. От основной колористической "триады" образуется безграничное многообразие цветов и оттенков в природе и в создаваемом человеком вещественном мире. Глаз человека способен различить до трехсот оттенков цвета, что порождает различные эстетические ощущенияУ21,30,41,98/
Доказано, что глаз человека реагирует с изменяющейся чувствительностью на цветовой контраст. Например: глаз, более чувствителен к зеленому цвету, чем к синему и красному- Всякий цвет, находящийся на фоне своего дополнительного цвета (например, желтый на фоне синего), выигрывает в насыщенности, И напротив, цвет, находясь на фоне одинакового с ним тона, но более интенсивного, проигрывает в насыщенности: Сила светлотного контраста пропорциональна разности светлоты цвета фона и находящегося на нем предмета. На светлом фоне всякий более темный цвет темнеет, а на темном фоне более светлый светлеет, например: серьте полоски на черном фоне кажутся светлее, а на белом - темнее: Известно, что разными наблюдателями один и тот же цвет описывается по-разному,/24,25,55,56,63,64,74,87,108/
Существует большое количество каталогов цвета; но, учитывая тот факт, что поверхность бетона- является- особенной вследствие его структуры, невозможно использовать каталоги, предназначенныедля лаков, красок.и.пла-стиков./48,75,76,78,107/
Поэтому, возникает необходимость создания объективной методики оценки цвета бетона, которая;позволит количественно производить оценку цвета видимого спектра.
Существующие на сегодняшний день стандарты на выпуск продукции из декоративного бетона не предъявляют четких количественных требований к декоративным свойствам готовой продукции, а так же не устанавливают объективных методов испытаний для них. Отсутствие методики выбора образ-цов-эталонов цвета бетона, неизбежно ставит все полученные результаты качественной, визуальной оценки цвета, под сомнение в их достоверности, так как цвет готовой продукции из бетона должен сравниваться с эталонами цвета: Методика испытаний по равномерности окрашивания сформулированная в ГОСТ 6133-84 п. 4.2 (повторяется в ГОСТ 6927-74, ГОСТ 379-79): - «определение равномерности окрашивания лицевых камней проводят методом сравнения их с двумя эталонами, из которых один окрашен в слабый тон, а другой - в насыщенный тон того же цвета: Сравнение с эталонами произво 10 дят при дневном свете на открытой площадке на расстоянии 10 м от глаз наблюдателя; Камни устанавливают между эталонами. Камни, окрашенные слабее образца-эталона слабого тонши сильнее образца-эталона насыщенного тона, приемке не подлежат», В результате проведения данного испытания, возникает несколько путей оценки цвета лицевой поверхности; В процессе сравнения образцы, на открытой площадке должны находиться в тени или при падении на них прямых солнечных лучей. Однако, довольно часто производство изделий осуществляется в две или три-смены, когда дневной свет отсутствует или понятие «дневной свет» с трудом может быть применено в такой ситуации. Методика испытаний по равномерности окрашивания сформулированная в ГОСТ 6133-99т требует проводить сравнение цвета бетона готовой продукции не с диапазоном цвета между двумя образцами, а лишь с одним эталоном;цвета без указания диапазона соответствия» что является априори - не выполнимой задачей.
Существующие визуальные методы оценки цвета некоторых пигментов (ГОСТ 8135-74 «Сурик железный»), цветных цементов (ГОСТ 15825-80 «Портландцемент цветной») и цветных изделий из бетона (ГОСТ 6133-84 «Камни бетонные стеновые», ГОСТ 6927-74 «Плиты бетонные фасадные») не отвечают современным требованиям. Поэтому необходимо разработать объективную методику оценки цвета бетона и других строительных материалов;
К цветным бетонным изделиям, таким как облицовочные плиты, тротуарные камни; стеновые блоки, черепица.и др., предъявляются, требования, по цвету, но не количественные, как к текстильной и лакокрасочной продукции /73/, а качественные (сравнение образца с эталоном).
Предложения по классификации декоративных свойств бетона
Вся существующая на сегодняшний день система нормирования декоративных показателей качества бетона привязана к созданию эталона и согласования его в установленном порядке (ГОСТ 13015.0-83 стр.9,- ГОСТ 13015.1-81 стр.7, ГОСТ 6133-84 стр.6, ГОСТ 6927 стр.4, ГОСТ 9818 стр,28,). В результате такого нормирования декоративных показателей качества, возникают методические проблемы, сдерживающие изготовление продукции; из декоративного бетона, высокого качества:
Со стороны архитекторов к бетонам, как и к любому другому отделочному материалу, предъявляются требования по сочетанию «Цвета» и «Пластики». Восприятие цвета поверхности всегда связано с категорией качества, данной поверхности. Учитывая выше сказанное необходимо отметить, что декоративный бетон имеет комплекс свойств, которыми характеризуется его поверхностьУ8,32,38,40,43,83/ Мы считаем, что декоративный бетон должен характеризоваться такими декоративными свойствами, как: цвет, фактура, текстура./34-37/ Все три декоративных свойства бетона неразрывно связаны между собой, то есть при изменении одного декоративного свойства, будет происходить изменение восприятия других декоративных свойств.
Для бетона, имеющего в большинстве случаев шероховатую лицевую " поверхность, очень важно, оценку цвета проводить с учетом другого декоративного свойства - фактуры. Все эти моменты необходимо учитывать при оценке цвета бетона, поскольку только данные, полученные при одинаковых условиях, можно сравнивать между собой a — направленное отражение, от зеркальной (блестящей) поверхности; (металлическая поверхность) б - направленно - рассеянное отражение, от матовой поверхности; (бетонная поверхность) в - диффузное отражение, от рельефной поверхности; (расколотая поверхность) г- смешанное отражение, от глянцевой поверхности; (бетонная поверхность покрытая лаком) Рисунок 2.1- Схемы отражения цвета от поверхности различных материал OB./3 6/ Фактура- это видимое строение поверхности, характеризующееся степенью неровности и гладкости материала. Как уже было сказано» существующие на сегодняшний день стандарты на выпускаемую продукцию из декоративного бетона не нормируют параметры, определяющие различные категории фактур. В результате фактура так же, как и цвет была привязана к "эталону отделки". Так, в соответствии с ГОСТ 13015,0-83: «Качество рельефных, шероховатых, зернистых камневидных, шлифованных, глянцевых поверхностей, поверхностей с обнажением запол 35 нителя не подлежащих дальнейшей отделке на строительной площадке должно соответствовать эталону отделки, утвержденному предприятием-изготовителем конструкции по согласованию с заказчиком» В процессе нормирования фактур, при оценке цвета, необходимо различать: 1) гладкие фактуры (от зеркально-блестящих поверхностей до шероховато-ровных) 2) рельефные: - организованная рельефная фактура - с равномерно повторяющейся, часто геометрической, криволинейностью рельефа неорганизованная рельефная фактура —с неравномерной, хаотической криволинейностью рельефа. Текстура - это рисунок поверхности материала, образованный выходящими на лицевую поверхность составляющими бетона, имеющими разный цвет. Из анализа состояния данного вопроса можно сделать вывод, что в промышленности строительных материалов такого понятия, как декоративное свойство - «Текстура» не существует, хотя описание ее иногда встречаются в технической литературе. Так в ГОСТе 6927-74 «Плиты бетонные фасадные. Технические условия» «Правила приемки и методы испытаний» п.2,7, «.. -распределение каменной крошки на лицевых поверхностях плит производят на вертикально установленных вперемежку с эталонами плитах путем сравнения их с эталоном при рассматривании с расстояния 10 м на открытом.воздухе при дневном свете». Выданном случае речь идет именно о текстуре. Итак, чтобы разобраться в понятиях декоративных свойств бетона, нужно четко сформулировать определение каждого декоративного свойства поверхности. Фактура - это характер неровности поверхности; Текстура - это видимый рисунок поверхности. На основании вышеизложенного материала можно заключить, что отсутствие классификации декоративных свойств бетона не позволяет разработать сие 36 тему нормирования, контроля, определения и оценки показателей декоративных свойств бетона. Поэтому, нами были сформулированы предложения по классификации декоративных свойств бетона рис, 2.2. Предлагаемая классификация декоративных свойств бетона. Предложенная классификация декоративных свойств бетона была положена в основу нормирования, контроля, определения и оценки показателей декоративных свойств бетона. Данная классификация декоративных свойств бетона позволила: 1. Приступить к созданию методики количественной оценки и определения цвета бетона. 2. Исследовать степень влияния основных технологических факторов на декоративное свойство бетона - цвет. В результате появления новой классификации трех декоративных свойств бетона: цвета, фактуры и текстуры было принято решение об исследовании одного из них - цвета. Предлагаемый нами метод определения равномерности окрашивания основан на определении координат цвета испытуемых образцов с помощью компаратора цвета и расчете цветовых различий между образцом сравнения и измеряемым образцом, отобранных из различных мест одной партии: Возможно упрошенное использование предлагаемой инструментальной методики оценки цвета для количественной аттестации цвета образцов-эталонов.
При инструментальном методе определения лакокрасочных покрытий обычно применяется отечественный компаратор цвета ФКЦ-Ш(М) или ЭКЦ-1, Эти приборы достаточно просты, но полученные результаты измерений требуют значительной математической обработки. В результате для определения цвета бетона был выбран отечественный; более совершенный компаратор цвета КЦ-3- Применение данного прибора рекомендовано ГОСТІ 6873-92 «Пигменты и наполнители неорганические. Методы определения цвета и белизны».
Технические данные компаратора КЦ-3 приведены в приложении. Устройство компаратора цвета КЦ-3 представлено в приложении, рис.2.
При использовании компаратора цвета КЦ-3 была проведена инструментальная оценка поверхности бетона, при воздействии на нее основных технологических факторов.
Основные факторы, влияющие на цвет бетона. Условия проведения исследований
Рассчитав необходимое количество материалов на одну серию пластинок, состоящих из 3-х пластинок 70x70x15 мм, материалы дозировались и смешивались сухими в чаше для подбора состава бетона. После перемешивания пигмента и заполнителей добавлялся цемент. Тщательное перемешивание сухих материалов повышает однородность цвета изготавливаемых образцов. Важно отметить, лто «немецкий "гранулят"» ( гранулированный пигмент), широко используемый при производстве строительных материалов, показывает хорошие результаты объемного окрашивания бетона, с высокой однородностью цвета. Но при использовании его в лабораторных условиях получение однородной по цвету массы весьма сложная задача. То есть в результате изготовления пластинок в бетоне остаются не растворившиеся гранулы, как бы тщательно процесс перемешивания не проводился, В связи с этим несмотря на все преимущества гранулированных пигментов, все эксперименты проводились с использованием порошкообразных ПИГМеНТОВ:
По окончанию «сухого» перемешивания материалов —добавлялась вода, после окончательного перемешивания готовую бетонную смесь закладывали мерной лопаткой в каждый из 3-х отсеков формы. До укладки бетона форма тщательно чистится и смазывается, смазкой состоящей из солярки и машинного масла. Для исключения подтеков смазки целесообразно внутреннюю поверхность формы протереть хлопчатобумажной тканью- Форма с бетонной смесью устанавливается на лабораторную виброплощадку, закрепляется на ней, затем происходит предварительное уплотнение в течение 10 сек. После предварительного уплотнения на форму надевается насадка, в которую вставляются три груза массой по 6,5 кг. Окончательное уплотнение бетонной смеси длится - 40 сек. По окончанию уплотнения пригрузы с насадкой снимаются, а форма устанавливается в лабораторную камеру тепло-влажностной обработки, где осуществляется процесс ускоренного твердения;
Общая продолжительность режима ТВО составила 15,5 часов (0,5+3+8+4), температура изотермической выдержки Т=70 С, Этот режим ТВО является основным при производстве декоративной продукции на камнеформовоч-ных, автоматизированных технологических линиях: Он. позволяет совместить высокое качество и высокую производительность на предприятии; При этом отпускная прочность готовой продукции составляет не менее 70% от проектной. По окончанию ТВО пластинки извлекались из форм и: высыхали в комнатных условиях не менее 6 часов:
Инструментальной оценке подлежит только лицевая сторона пластинки — от формы. Изготовленные пластинки декоративного бетона перед проведением инструментальной оценки цвета внимательно осматривались. Предварительный осмотр лицевых поверхностей пластинок проводился на соответствие равномерности фактуры и цвета, аналогичных - образцу сравнения; В случае обнаружения на лицевой поверхности образца-пластинки неравномерной и отличающейся от образца сравнения фактуры, или 2-х и более раковин, диаметром более 2-х мм —такие образцы- пластинки являются непригодными для дальнейшей инструментальной оценки цвета. Образцы являются бракованными; при выявлении неравномерного окрашивания их поверхности Необходимо отметить, что даже при соблюдении выше перечисленных требований к фактуре и однородности цвета поверхности бетонных образцов при визуальном осмотре, это не гарантирует на 100%, получение тре 50 буемого параметра "сравнения" (ДЕ) с отклонением от фактического не более, чем ДЕ 1,7, поэтому необходимо контролировать величину полного цветового различия на соответствие ее данному условию.
После изготовления или отбора из готовой продукции образцов измерения и внимательного визуального их контроля, можно приступить непосредственно к подготовке аппаратуры для инструментальной оценки цвета. Несмотря на простоту проведения измерений сам компаратор цвета представляет собой достаточно сложный оптический прибор, включающий в себя систему экспресс обработки с выводом на цифробуквенное табло результатов измерений. Поэтому, очень важно тщательно подготовить прибор к работе, как сказано выше, для этого требуется не менее 30 минут; После того, как прибор готов кработе, можно приступить кизмерению координат цвета и цветности одного из двух образцов, а также цветовых различий в равноконтрастной системе CIELAB,
Основные принципы работы с компаратором, при определении характеристик цвета декоративного бетона, следующие. Изготовленные образцы-пластинки или образцы готовой продукции разных серий должны пройти визуальный контроль на соответствие категории фактуры поверхности однородности цвета поверхности бетона. Соответствующие этим требованиям образцы допускаются к инструментальным измерениям цвета бетона. Инструментальная оценка цвета начинается с определения координат цвета в системе "XYZ" Для каждого образца проводится не менее двух измерений координат цвета. Полученные координаты цвета х, у, z, пере-считываются в координаты цвета международной, равноконтрастной системы "CIELAB". Из полученных единичных замеров координат цвета Lis аь bj, для каждого образца рассчитывается среднее арифметическое значение, каждой из трех координат для каждого образца в серии. Для каждой серии, образцов бетона рассчитывается среднее значение трех координат цвета, по уже полученным средним значениям координат L, а, Ь, для каждого образца, В результате математической обработки: координат цвета, получаем параметры сравнения ДЬ, Да, ДЬ, ДЕ и параметры описания цвета: светлота - L, насыщенность - С, цветовой тон - h, для каждой серии. Полученные результаты испытаний на приборе ( координаты цвета x,y,z) вводятся в электронную таблицу компьютера, где они пересчитываются в координаты цвета другой системы ЕЦС (CIELAB)j на основании которых рассчитываются параметры описания цвета; Данные обработки компьютера сводятся втаблицы определенных разделов данной работы, отражающих влияние каждого из изучаемых технологических факторов на параметры описания цвета бетона.
Прежде, чем приступить к оценке влияния технологических факторов на цвет бетона была проведена предварительная экспериментальная работа, на первом этапе которой были исследованы параметры цвета некоторых образцов-эталонов ООО «ROSSER» ( г. Москва). Эти образцы-эталоны по два каждого цвета, являются границами отклонения фактического цвета от заданного в соответствии с визуальными методами контроля по ГОСТ 6133 "Камни бетонные стеновые. Технические условия." и ГОСТ 6927 "Плиты бетонные фасадные. Технические условия". Один из эталонов насыщенного, а другой слабо насыщенного тона каждого цвета.
Основы проектирования состава декоративного бетона. Корректировка состава декоративного бетона по цвету
Известно, что введение в состав бетона тонкодисперсного порошка; имеющего собственный цвет, отличающийся от цвета бетона, приводит к тому, что бетон изменяет свой первоначальный цветовой тон в сторону цветового тона пигмента. Величина данного изменения зависит от количества и качества используемого пигмента. Влияние количества пигментам или, другими словами, уровня пигментации бетона было рассмотрено в предыдущем разделе. Под понятием качества пигмента имеется в виду его интенсивность окрашивания. У различных пигментов интенсивность окрашивания значительно отличается, то есть конечный цвет бетона будет. разный, несмотря на то, что цвет обоих используемых пигментов будет одинаковым. Пример: Выбрав два практически одинаковых по своему цвету пигмента, один из них «сурик», а второй получен помолом обоженной глины. В результате введения в состав бетона этих пигментов, были получены два образца, отличающихся по своему цвету друг от друга- Поэтому, одним из важных технологических факторов, оказывающих влияние на1 цвет бетона, является интенсивность окрашивания пигментами бетона. Основываясь на том, что основными пигментами в производстве строительных материалов из бетона являются пигменты из оксида железа; в экспериментальной части данного раздела будут использованы эти виды пигментов разных заводов изготовителей,
В таблице 3.10 указаны три красных железо-окисных пигмента, разных производителей: «Сурик» («Ярославль-краска», Ярославль); «Д-1» («Док-краска», Москва); «BF-110» («Вауеп , Германия). Все три пигмента добавлялись в стандартный состав бетона в количестве 4% массы цемента. В результате эксперимента были получены образцы-пластинки, имеющие разную насыщенность красного цвета. Это подтверждается экспериментальными данными инструментальной оценки цвета этих образцов. Максимальная величина насыщенности цвета имеется у бетона окрашиваемого «BF-l I О» и равна C=29,08 .Минимальное значение насыщенности цвета характерно для образцов окрашенных «Суриком» и равно С=8,66. Средние показания по насыщенности цвета между двумя выше перечисленными пробами занимает пигмент «Д-l» его показания равны G=12,2U Необходимо отметить, что основное изменение в насыщенности достигается за счет изменения показателей по шкале «а»: а=5,06-23,79, то есть количество красного цвета в общем диапазоне цвета бетона;
Видно, что при значительных изменениях в цвете образцов пластинок, как показывают инструментальные данные, это происходит только за счет изменения насыщенности цвета, то есть светлота остается постоянной. Данные при сравнении светлоты трех цветов 04/08 и 04/01 ДЬ=Г,26; 04/08: и 04/04 ДЬ=1,29; 04/04 и 04/ОГ ДЬ=0,03.
В итоге полное цветовое различие образцов цвета, полученных использованием пигмента различных производителей, составило: При 04/08 (BF-110) и 04/01(Сурик) имеем ДЕ=24,01 При 04/08 (BF-110) и 04/04 (Д-1) имеем ДЕ-16,99 При 04/04 (Д-1) и 04/01 (Сурик) имеем ДЕ=9Д8 В данном эксперименте важно отметить, что у столь разных пигментов BF-110 и Д-1 по насыщенности цвета бетона С=29,08 и С=12,21, цветовой/гон достаточно близок 11=05,11 и h=30,14. Если сравнивать пигменты Д-1 и Сурик, то здесь ситуация противоположная. Изменение цветового тона бетона происходит в результате изменений соотношения показаний шкалы «а» и шкалы «Ь» при использовании разных пигментов. В результате данного эксперимента стало ясно, что при выборе вида пигмента для производства декоративного бетона, основным критерием является его интенсивность окрашивания. При этом имеется в виду, что выбранные пигменты обладают необходимымперечием качеств для использования их в бетоне. По результатам работы с интенсивностью окрашивания пигментов, можно сделать вывод о том, что данный фактор по своему влиянию на цвет бетона является весьма значимым. То есть правильный выбор используемого пигмента не менее важен, чем уровень пигментации бетона. Окрашивающая способность пигментов Сурика, Д-1, BF-110 в бетоне, с уровнем пигментации %П=4% и приготовленных на портландцементе ПЦ-400, оказывает следующее влияние на характеристики цвета бетона: 1. Светлота цвета бетона не изменяется. 2. Насыщенность цвета бетона увеличивается при увеличении окрашивающей способности используемого пигмента. 3. Цветовой тон бетона изменяется в направлении цветового тона используемых пигментов, с учетом их интенсивности окрашивания.
