Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов Казарин, Денис Викторович

Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов
<
Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

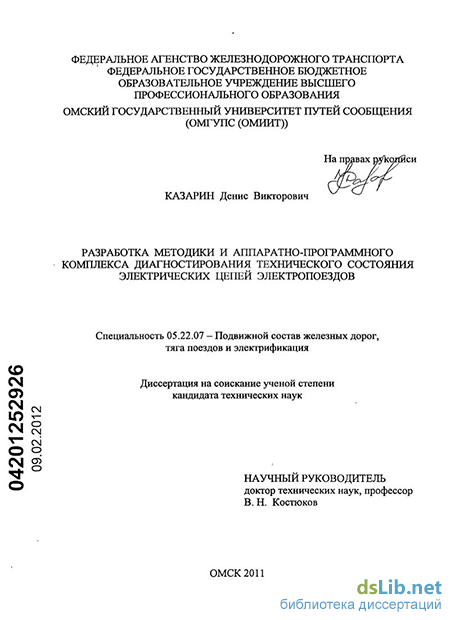

Казарин, Денис Викторович. Разработка методики и аппаратно-программного комплекса диагностирования технического состояния электрических цепей электропоездов : диссертация ... кандидата технических наук : 05.22.07 / Казарин Денис Викторович; [Место защиты: Ом. гос. ун-т путей сообщ.].- Омск, 2011.- 213 с.: ил. РГБ ОД, 61 12-5/527

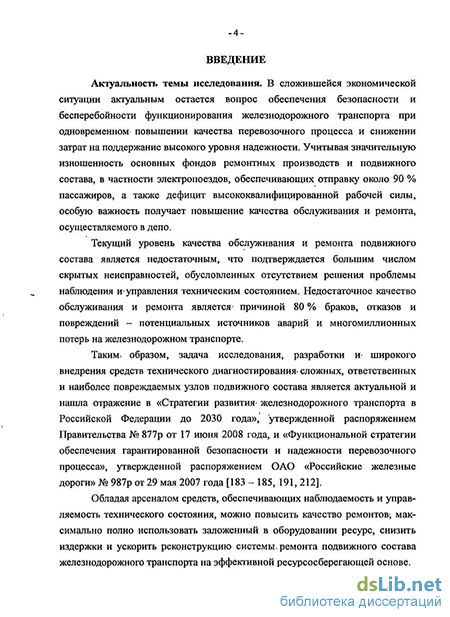

Введение к работе

Актуальность исследования. В настоящее время актуальным остается вопрос обеспечения безопасности и бесперебойности функционирования железнодорожного транспорта при одновременном повышении качества перевозочного процесса и снижении затрат на поддержание высокого уровня надежности. В силу значительного износа подвижного состава, в частности электропоездов, обеспечивающих отправку 90 % пассажиров, особую важность получает задача повышения качества ремонта и обслуживания парка подвижного состава в депо. Текущий уровень качества обслуживания и ремонта является недостаточным, что подтверждается большим числом браков, отказов и повреждений электропоездов в пути следования, обусловленных развитием скрытых неисправностей в оборудовании. В свою очередь развитие скрытых неисправностей является следствием отсутствия наблюдаемости технического состояния оборудования.

Таким образом, задача исследования, разработки и внедрения средств технического диагностирования, обеспечивающих наблюдаемость технического состояния сложного, ответственного и наиболее повреждаемого оборудования подвижного состава, является актуальной и нашла отражение в Стратегии развития железнодорожного транспорта в Российской Федерации до 2030 года, утвержденной распоряжением Правительства РФ № 877р от 17.06.2008 г., и в Функциональной стратегии обеспечения гарантированной безопасности и надежности перевозочного процесса, утвержденной распоряжением ОАО «РЖД» № 987р от 29.05.2007 г.

Обладая арсеналом средств обеспечивающих наблюдаемость и, как следствие, управляемость технического состояния оборудования, можно повысить качество ремонта, максимально полно использовать заложенный в оборудовании ресурс, снизить издержки и ускорить реконструкцию системы обслуживания и ремонта подвижного состава на эффективной ресурсосберегающей основе.

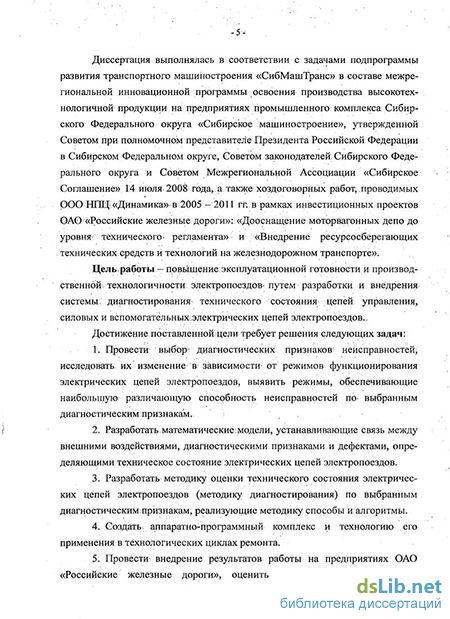

Диссертация выполнялась в соответствии с задачами подпрограммы развития транспортного машиностроения «СибМашТранс», входящей в состав межрегиональной инновационной программы освоения производства высокотехнологичной продукции на предприятиях промышленного комплекса Сибирского Федерального округа «Сибирское машиностроение», а также хоздоговорных работ, проводимых ООО НПЦ «Динамика» в 2005-2011 гг. в рамках инвестиционных проектов ОАО «РЖД»: «Дооснащение моторвагонных депо до уровня технического регламента» и «Внедрение ресурсосберегающих технических средств и технологий на железнодорожном транспорте».

Цель диссертационной работы – повышение эксплуатационной готовности и производственной технологичности электропоездов путем разработки и внедрения системы диагностирования технического состояния цепей управления, силовых и вспомогательных электрических цепей (ЭЦ) электропоездов.

Достижение поставленной цели потребовало решения следующих задач:

1. Провести выбор диагностических признаков неисправностей, исследовать их изменение в зависимости от режимов функционирования ЭЦ электропоездов, выявить режимы, обеспечивающие наибольшую различающую способность неисправностей по выбранным диагностическим признакам.

2. Разработать математические модели, устанавливающие связь между внешними воздействиями, диагностическими признаками и дефектами, определяющими техническое состояние ЭЦ электропоездов.

3. Разработать методику оценки технического состояния ЭЦ электропоездов (методику диагностирования) по выбранным диагностическим признакам, реализующие методику способы и алгоритмы.

4. Создать аппаратно-программный комплекс и технологию его применения в технологических циклах ремонта электропоездов, реализующие методику диагностирования.

5. Провести внедрение результатов работы на предприятиях ОАО «РЖД», оценить адекватность предложенных моделей и алгоритмов, эффективность применения разработанных методик, средств и технологии в условиях моторвагонных депо.

Методы исследования. Выбор объекта исследования проведен на основе анализа браков, отказов и повреждений подвижного состава. Теоретические исследования и математическое моделирование основаны на изучении схемотехники и конструктивных особенностей ЭЦ электропоездов с использованием методов анализа аналоговых и дискретных цепей, математического аппарата алгебры логики, методов диагностирования дискретных объектов. Анализ режимов функционирования ЭЦ проведен с помощью специализированного программного продукта для моделирования дискретных и аналоговых устройств Multisim компании Electronics Workbench, а также с помощью разработанных, метрологически аттестованных, сертифицированных и внедренных на предприятиях ОАО «РЖД» систем КОМПАКС производства НПЦ «Динамика». Обработка результатов экспериментальных исследований производилась на ЭВМ с помощью общего и специального программного обеспечения.

Научная новизна работы заключается в следующем:

1. Разработаны математические модели, описывающие связь между вектором воздействий, вектором диагностических признаков и дефектами, определяющими техническое состояние ЭЦ электропоездов.

2. Установлены закономерности изменения диагностических признаков неисправностей цепей управления, силовых и вспомогательных цепей секций электропоездов в различных режимах функционирования ЭЦ.

3. Предложен принцип совместного функционально-тестового диагностирования цепей управления, силовых и вспомогательных электрических цепей электропоездов.

4. Синтезирована база знаний, связывающая отклонения диагностических признаков и неисправности различных элементов ЭЦ электропоездов и включающая в себя рассчитанные значения границ различия технических состояний по каждому диагностическому признаку.

Достоверность и обоснованность положений и выводов подтверждена моделированием на ЭВМ, результатами экспериментальных исследований, проведенных на действующих электропоездах, а также практическим внедрением результатов работы на предприятиях ОАО «РЖД». Расхождение между результатами моделирования и данными натурных экспериментов не превышает 7 %.

Практическая ценность диссертации заключается:

1. в создании и внедрении системы диагностирования технического состояния цепей управления, силовых и вспомогательных электрических цепей электропоездов, включающей в себя аппаратно-программный комплекс, позволяющий диагностировать секции электропоездов 15 серий (ЭР2, ЭР2Р, ЭР2Т, ЭД2, ЭД2Т, ЭД4, ЭД4М, ЭД4МК, ЭТ2, ЭТ2М, ЭР9Т, ЭД9, ЭД9Т, ЭД9М, ЭД9МК), и технологию его применения в технологических циклах ремонта;

2. в повышении эксплуатационной готовности и производственной технологичности электропоездов, выражающейся в сокращении количества отказов на линии по причине неисправностей ЭЦ, в снижении количества и сложности операций контроля состояния и наладки оборудования электропоездов более чем в семь раз, в сокращении трудо-, энерго- и материалоемкости ремонта, обеспечивающих сокращение времени простоя секций электропоездов на ремонте не менее чем на 30 %;

3. предложенные методики и средства могут быть адаптированы для диагностирования технического состояния ЭЦ электропоездов других серий, а также других сложных технических систем, например, ЭЦ электровозов, тепловозов, подвижного состава метрополитена и городского наземного электрического транспорта.

Реализация результатов работы. Разработанная методика, реализующие ее алгоритмы, а также аппаратно-программный комплекс диагностирования технического состояния ЭЦ электропоездов и технология его применения внедрены на ряде предприятий ОАО «РЖД» в составе системы комплексного диагностирования КОМПАКС-ЭКСПРЕСС-ТР3.

Апробация работы. Основные результаты работы докладывались на ежегодных региональных научно-практических конференциях «Наука. Образование. Бизнес» (Омск, 2007-2009, 2011), на 8-й международной конференции «Неразрушающий контроль и техническая диагностика в промышленности» (Москва, 2009), на 6-й международной конференции «Condition Monitoring and Machinery Failure Prevention Technologies» (Дублин (Ирландия), 2009).

Публикации. Основное содержание диссертационной работы опубликовано в 18 научных работах из них пять статей – в изданиях перечня, определенного ВАК Минобрнауки РФ.

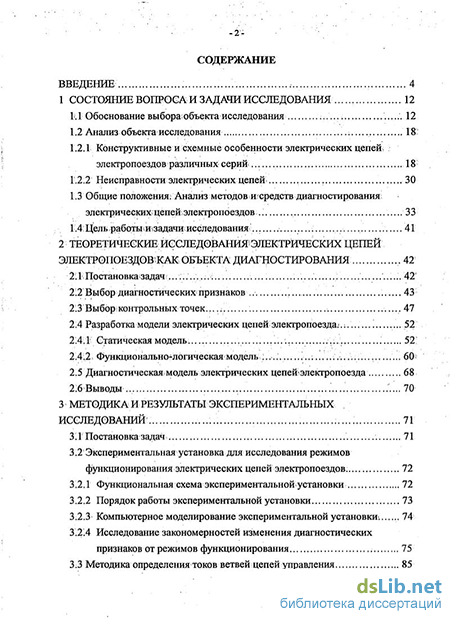

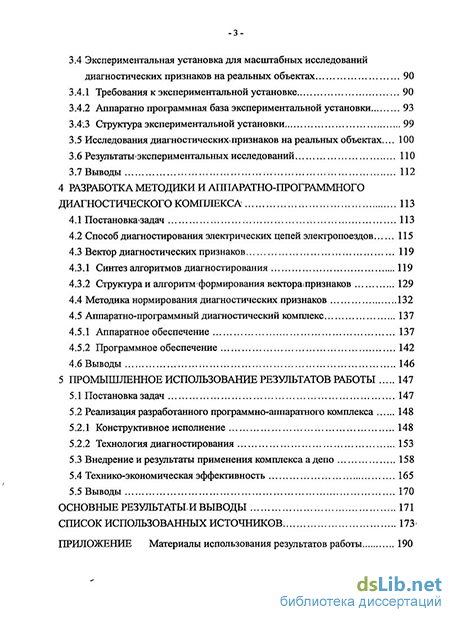

Структура и объем работы. Диссертация состоит из введения, пяти глав, основных результатов и выводов, списка использованных источников из 217 наименований и приложения. Основной материал изложен на 172 страницах и содержит 15 таблиц и 64 рисунка.
