Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Баландина Галина Валерьевна

Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий
<
Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий
>

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

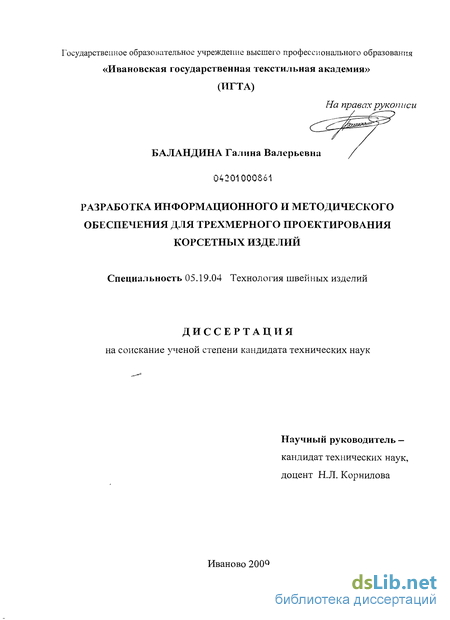

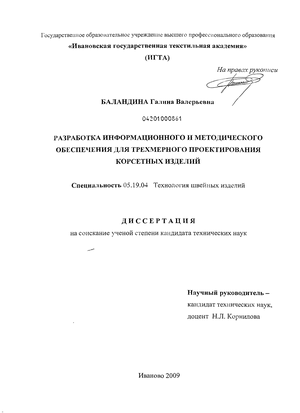

Баландина Галина Валерьевна. Разработка информационного и методического обеспечения для трехмерного проектирования корсетных изделий : диссертация ... кандидата технических наук : 05.19.04 / Баландина Галина Валерьевна; [Место защиты: Иван. гос. текстил. акад. (ИГТА)].- Иваново, 2009.- 245 с.: ил. РГБ ОД, 61 10-5/390

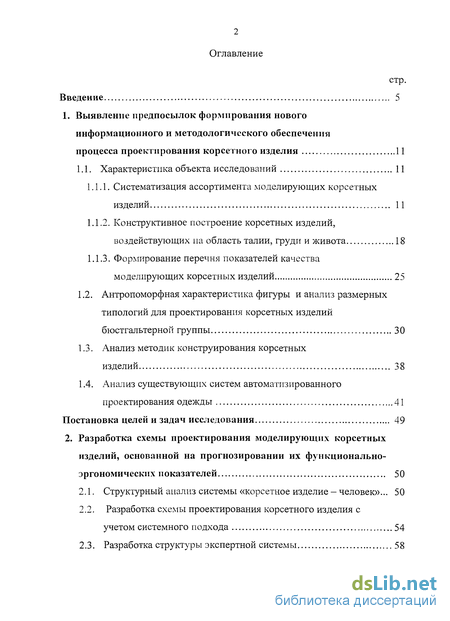

Содержание к диссертации

стр.

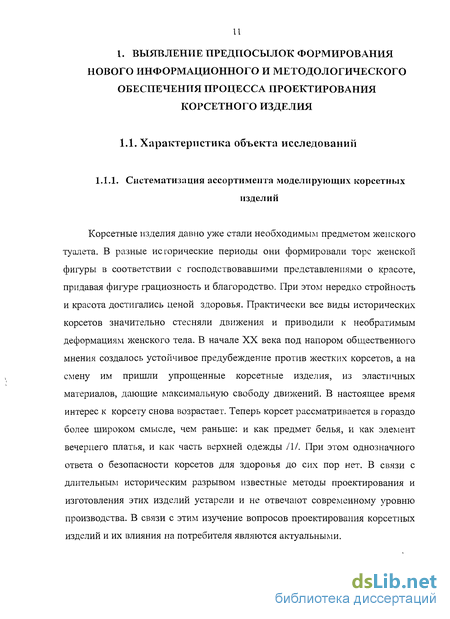

  1. Выявление предпосылок формирования нового информационного и методологического обеспечения

процесса проектирования корсетного изделия 11

      1. Систематизация ассортимента моделирующих корсетных изделий 11

    1. Анализ методик конструирования корсетных

      1. Разработка схемы проектирования моделирующих корсетных изделий, основанной на прогнозировании их функционально- эргономических показателей 50

        1. Структурный анализ системы «корсетное изделие - человек»... 50

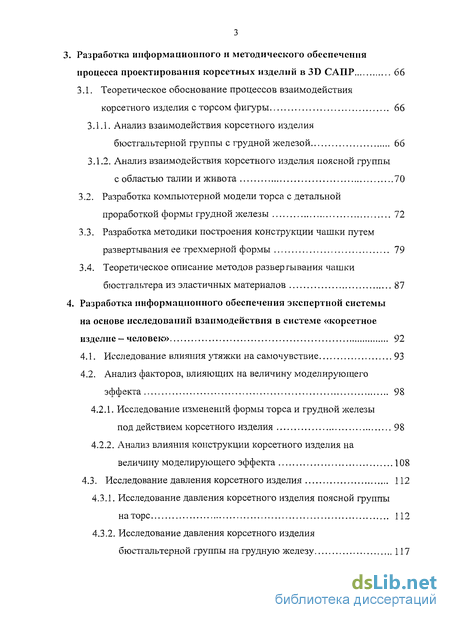

        3. Разработка информационного и методического обеспечения

        процесса проектирования корсетных изделий в ЗБ САПР 66

      2. Анализ взаимодействия корсетного изделия поясной группы

            1. Исследование изменений формы торса и грудной железы

            1. Исследование давления корсетного изделия поясной группы

              на торс 112

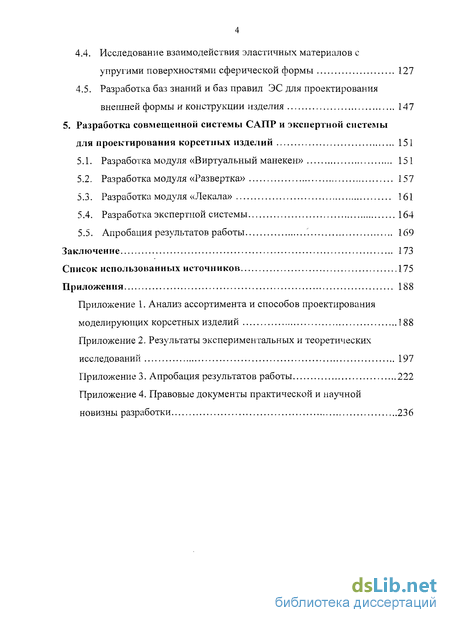

              5. Разработка совмещенной системы САПР и экспертной системы

              для проектирования корсетных изделий 151

              Список использованных источников 175

              Приложение 1. Анализ ассортимента и способов проектирования

              моделирующих корсетных изделий 188

              Приложение 2. Результаты экспериментальных и теоретических

              исследований 197

              Приложение 3. Апробация результатов работы 222

              Приложение 4. Правовые документы практической и научной новизны разработки 236

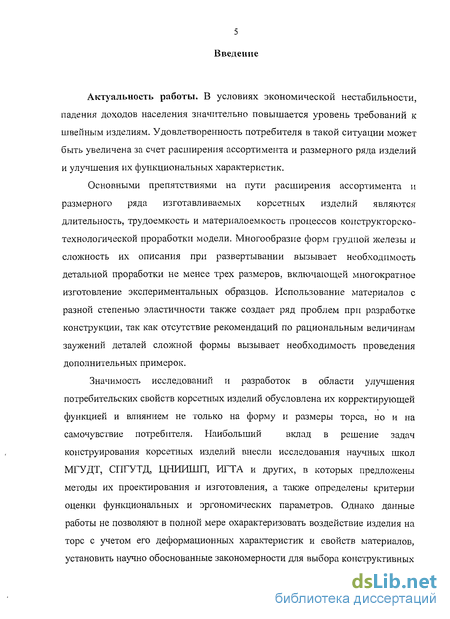

              Введение к работе

              Актуальность работы. В условиях экономической нестабильности, падения доходов населения значительно повышается уровень требований к швейным изделиям. Удовлетворенность потребителя в такой ситуации может быть увеличена за счет расширения ассортимента и размерного ряда изделий и улучшения их функциональных характеристик.

              Основными препятствиями на пути расширения ассортимента и размерного ряда изготавливаемых корсетных изделий являются длительность, трудоемкость и материалоемкость процессов конструкторско- технологической проработки модели. Многообразие форм грудной железы и сложность их описания при развертывании вызывает необходимость детальной проработки не менее трех размеров, включающей многократное изготовление экспериментальных образцов. Использование материалов с разной степенью эластичности также создает ряд проблем при разработке конструкции, так как отсутствие рекомендаций по рациональным величинам заужений деталей сложной формы вызывает необходимость проведения дополнительных примерок.

              Значимость исследований и разработок в области улучшения потребительских свойств корсетных изделий обусловлена их корректирующей функцией и влиянием не только на форму и размеры торса, но и на самочувствие потребителя. Наибольший вклад в решение задач конструирования корсетных изделий внесли исследования научных школ МГУДТ, СГТГУТД, ЦНИИШП, ИГТА и других, в которых предложены методы их проектирования и изготовления, а также определены критерии оценки функциональных и эргономических параметров. Однако данные работы не позволяют в полной мере охарактеризовать воздействие изделия на торс с учетом его деформационных характеристик и свойств материалов, установить научно обоснованные закономерности для выбора конструктивных и технологических решений, позволяющих получать в готовом изделии заданные на начальной стадии проекгирования параметры коррекции фигуры.

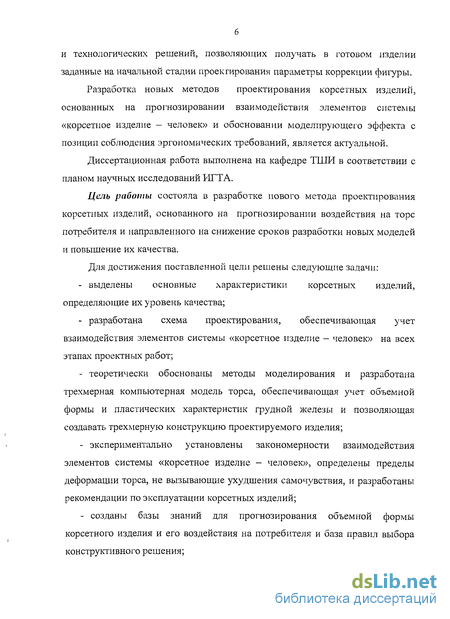

              Разработка новых методов проектирования корсетных изделий, основанных на прогнозировании взаимодействия элементов системы «корсетное изделие — человек» и обосновании моделирующего эффекта с позиции соблюдения эргономических требований, является актуальной.

              Диссертационная работа выполнена на кафедре ТШИ в соответствии с планом научных исследований ИГТА.

              Цель работы состояла в разработке нового метода проектирования корсетных изделий, основанного на прогнозировании воздействия на торс потребителя и направленного на снижение сроков разработки новых моделей и повышение их качества.

              Для достижения поставленной цели решены следующие задачи:

              выделены основные характеристики корсетных изделий, определяющие их уровень качества;

              разработана схема проектирования, обеспечивающая учет взаимодействия элементов системы «корсетное изделие - человек» на всех этапах проектных работ;

              теоретически обоснованы методы моделирования и разработана трехмерная компьютерная модель торса, обеспечивающая учет объемной формы и пластических характеристик грудной железы и позволяющая создавать трехмерную конструкцию проектируемого изделия;

              экспериментально установлены закономерности взаимодействия элементов системы «корсетное изделие — человек», определены пределы деформации торса, не вызывающие ухудшения самочувствия, и разработаны рекомендации по эксплуатации корсетных изделий;

              созданы базы знаний для прогнозирования объемной формы корсетного изделия и его воздействия на потребителя и база правил выбора конструктивного решения;

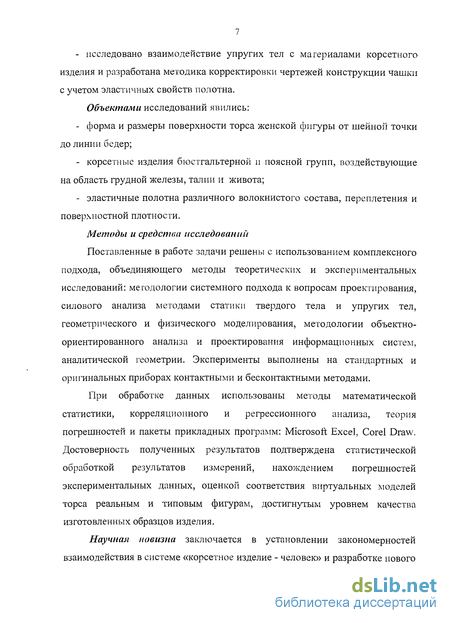

              исследовано взаимодействие упругих тел с материалами корсетного изделия и разработана методика корректировки чертежей конструкции чашки с учетом эластичных свойств полотна.

              Объектами исследований явились:

              форма и размеры поверхности торса женской фигуры от шейной точки до линии бедер;

              корсетные изделия бюстгальтерной и поясной групп, воздействующие на область грудной железы, талии и живота;

              эластичные полотна различного волокнистого состава, переплетения и поверхностной плотности.

              Методы и средства исследований

              Поставленные в работе задачи решены с использованием комплексного подхода, объединяющего методы теоретических и экспериментальных исследований: методологии системного подхода к вопросам проектирования, силового анализа методами статики твердого тела и упругих тел, геометрического и физического моделирования, методологии объектно- ориентированного анализа и проектирования информационных систем, аналитической геометрии. Эксперименты выполнены на стандартных и оригинальных приборах контактными и бесконтактными методами.

              При обработке данных использованы методы математической статистики, корреляционного и регрессионного анализа, теория погрешностей и пакеты прикладных программ: Microsoft Excel, Corel Draw. Достоверность полученных результатов подтверждена статистической обработкой результатов измерений, нахождением погрешностей экспериментальных данных, оценкой соответствия виртуальных моделей торса реальным и типовым фигурам, достигнутым уровнем качества изготовленных образцов изделия.

              Научная новизна заключается в установлении закономерностей взаимодействия в системе «корсетное изделие - человек» и разработке нового метода проектирования конструкции изделия на основе прогнозирования моделирующего эффекта.

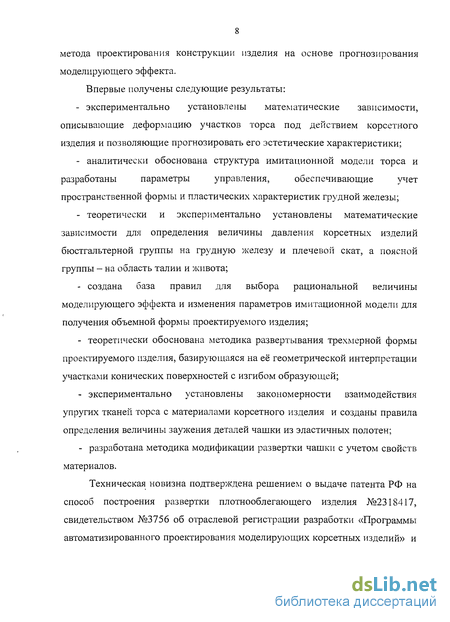

              Впервые получены следующие результаты:

              экспериментально установлены математические зависимости, описывающие деформацию участков торса под действием корсетного изделия и позволяющие прогнозировать его эстетические характеристики;

              аналитически обоснована структура имитационной модели торса и разработаны параметры управления, обеспечивающие учет пространственной формы и пластических характеристик грудной железы;

              теоретически и экспериментально установлены математические зависимости для определения величины давления корсетных изделий бюстгальтерной группы на грудную железу и плечевой скат, а поясной группы - на область талии и живота;

              создана база правил для выбора рациональной величины моделирующего эффекта и изменения параметров имитационной модели для получения объемной формы проектируемого изделия;

              теоретически обоснована методика развертывания трехмерной формы проектируемого изделия, базирующаяся на её геометрической интерпретации участками конических поверхностей с изгибом образующей;

              экспериментально установлены закономерности взаимодействия упругих тканей торса с материалами корсетного изделия и созданы правила определения величины заужения деталей чашки из эластичных полотен;

              разработана методика модификации развертки чашки с учетом свойств материалов.

              Техническая новизна подтверждена решением о выдаче патента РФ на способ построения развертки плотнооблегающего изделия №2318417, свидетельством №3756 об отраслевой регистрации разработки «Программы автоматизированного проектирования моделирующих корсетных изделий» и свидетельствами о государственной регистрации «Программы построения чертежа конструкции грации и бюстгальтера в САПР «JULIVI» №2008614647.

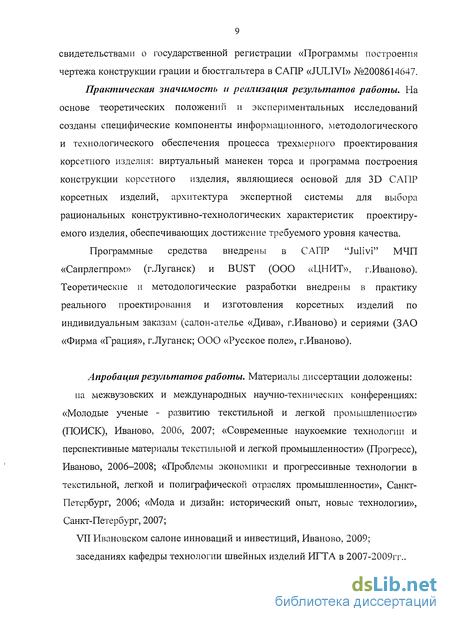

              Практическая значимость и реализация результатов работы. На основе теоретических положений и экспериментальных исследований созданы специфические компоненты информационного, методологического и технологического обеспечения процесса трехмерного проектирования корсетного изделия: виртуальный манекен торса и программа построения конструкции корсетного изделия, являющиеся основой для 3D САПР корсетных изделий, архитектура экспертной системы для выбора рациональных конструктивно-технологических характеристик проектируемого изделия, обеспечивающих достижение требуемого уровня качества.

              Программные средства внедрены в САПР "Julivi" МЧП «Сапрлегпром» (г.Луганск) и BUST (ООО «ЦНИТ», г.Иваново). Теоретические и методологические разработки внедрены в практику реального проектирования и изготовления корсетных изделий по индивидуальным заказам (салон-ателье «Дива», г.Иваново) и сериями (ЗАО «Фирма «Грация», г.Луганск; ООО «Русское поле», г.Иваново).

              Апробация результатов работы. Материалы диссертации доложены: на межвузовских и международных научно-технических конференциях: «Молодые ученые - развитию текстильной и легкой промышленности» (ПОИСК), Иваново, 2006, 2007; «Современные наукоемкие технологии и перспективные материалы текстильной и легкой промышленности» (Прогресс), Иваново, 2006-2008; «Проблемы экономики и прогрессивные технологии в текстильной, легкой и полиграфической отраслях промышленности», Санкт- Петербург, 2006; «Мода и дизайн: исторический опыт, новые технологии», Санкт-Петербург, 2007;

              VII Ивановском салоне инноваций и инвестиций, Иваново, 2009; заседаниях кафедры технологии швейных изделий ИГТА в 2007-2009гг..

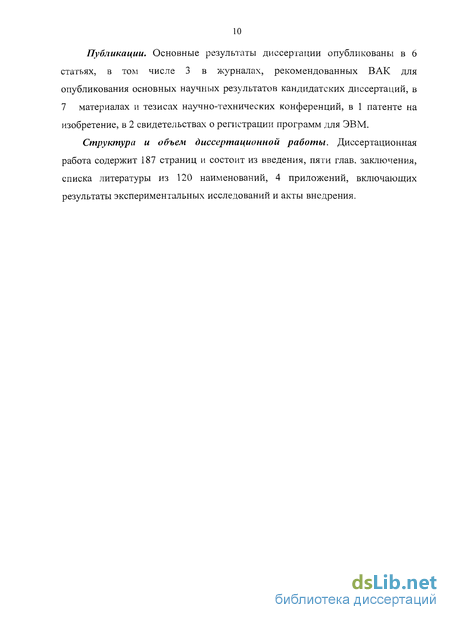

              Публикации. Основные результаты диссертации опубликованы в 6 статьях, в том числе 3 в журналах, рекомендованных ВАК для опубликования основных научных результатов кандидатских диссертаций, в 7 материалах и тезисах научно-технических конференций, в 1 патенте на изобретение, в 2 свидетельствах о регистрации программ для ЭВМ.

              Структура и объем диссертационной работы. Диссертационная работа содержит 187 страниц и состоит из введения, пяти глав, заключения, списка литературы из 120 наименований, 4 приложений, включающих результаты экспериментальных исследований и акты внедрения.
