Введение к работе

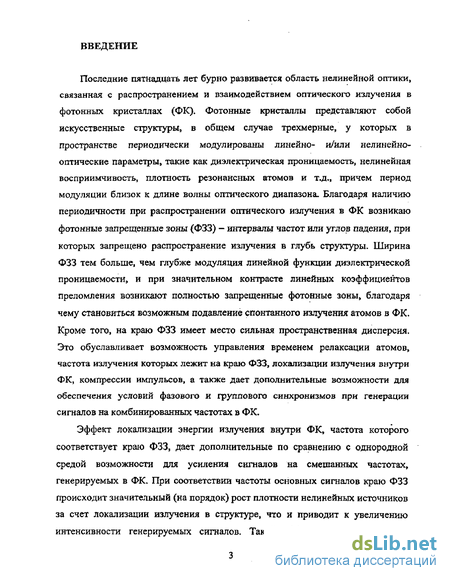

Последние пятнадцать лет бурно развивается область нелинейной оптики, связанная с распространением и взаимодействием оптического излучения в фотонных кристаллах (ФК), Фотонные кристаллы представляют собой искусственные структуры, в общем случае трехмерные, у которых в пространстве периодически модулированы линейно- и/или нелинейно-оптические параметры, такие как диэлектрическая проницаемость, нелинейная восприимчивость, плотность резонансных атомов и т.д., причем период модуляции близок к длине волны оптического диапазона- Благодаря наличию периодичности при распространении оптического излучения в ФК возникаю фотонные запрещенные зоны (ФЗЗ) - интервалы частот или углов падения, при которых запрещено распространение излучения в глубь структуры. Ширина ФЗЗ тем больше, чем глубже модуляция линейной функции диэлектрической проницаемости, и при значительном контрасте линейных коэффициентов преломления возникают полностью запрещенные фотонные зоны, благодаря чему становиться возможным подавление спонтанного излучения атомов в ФК. Кроме того, на краю ФЗЗ имеет место сильная пространственная дисперсия. Это обуславливает возможность управления временем релаксации атомов, частота излучения которых лежит на краю ФЗЗ, локализации излучения внутри ФК, компрессии импульсов, а также дает дополнительные возможности для обеспечения условий фазового и группового синхронизмов при генерации сигналов на комбинированных частотах в ФК.
Эффект локализации энергии излучения внутри ФК, частота которого соответствует краю ФЗЗ, дает дополнительные по сравнению с однородной средой возможности для усиления сигналов на смешанных частотах, генерируемых в ФК, При соответствии частоты основных сигналов краю ФЗЗ происходит значительный (на порядок) рост плотности нелинейных источников за счет локализации излучения в структуре, что и приводит к увеличению интенсивности генерируемых сигналов. Такой эффект получил название

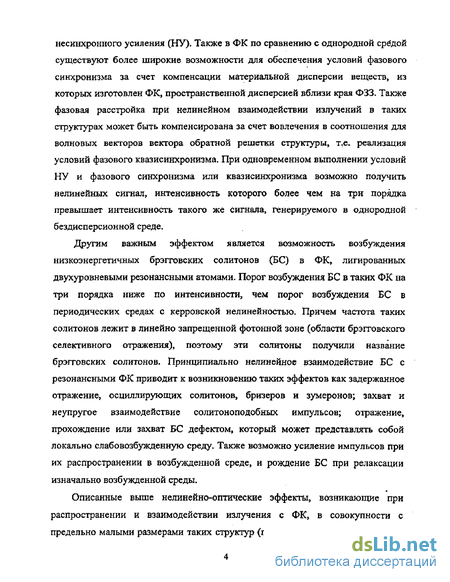

несинхронного усиления (НУ). Также в ФК по сравнению с однородной средой существуют более широкие возможности для обеспечения условий фазового синхронизма за счет компенсации материальной дисперсии веществ, из которых изготовлен ФК, пространственной дисперсией вблизи края ФЗЗ. Также фазовая расстройка при нелинейном взаимодействии излучений в таких структурах может быть компенсирована за счет вовлечения в соотношения для волновых векторов вектора обратной решетки структуры, т.е. реализация условий фазового квазисинхронизма. При одновременном выполнении условий НУ и фазового синхронизма или квазисинхронизма возможно получить нелинейных сигнал, интенсивность которого более чем на три порядка превышает интенсивность такого же сигнала, генерируемого в однородной бездисперсионной среде.
Другим важным эффектом является возможность возбуждения низкоэнергетичных брэгтовских солитонов (БС) в ФК» лигированных двухуровневыми резонансными атомами. Порог возбуждения БС в таких ФК на три порядка ниже по интенсивности чем порог возбуждения БС в периодических средах с керровской нелинейностью. Причем частота таких солитонов лежит в линейно запрещенной фотонной зоне (области брэгговского селективного отражения), поэтому эти солитоны получили название брэгтовских солитонов. Принципиально нелинейное взаимодействие БС с резонансными ФК приводит к возникновению таких эффектов как задержанное отражение, осциллирующих солитонов, бризеров и зумеронов; захват и неупругое взаимодействие солитоноподобных импульсов; отражение, прохождение или захват БС дефектом, который может представлять собой локально слабовозбужденную среду. Также возможно усиление импульсов при их распространении в возбужденной среде, и рождение БС при релаксации изначально возбужденной среды.
Описанные выше нелинейно-оптические эффекты, возникающие при распространении и взаимодействии излучения с ФК, в совокупности с предельно малыми размерами таких структур (порядка десятков микрон) дают

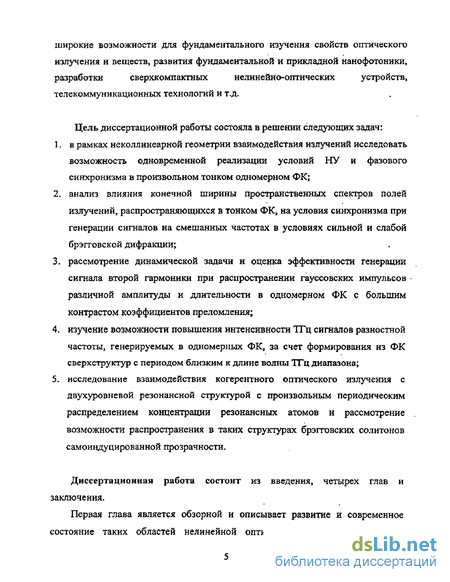

широкие возможности для фундаментального изучения свойств оптического
излучения и веществ, развития фундаментальной и прикладной нанофотоники,
разработки сверхкомпактных нелинейно-оптических устройств,
телекоммуникационных технологий и т.д.
Цель диссертационной работы состояла в решении следующих задач:
б рамках неколлинеарной геометрии взаимодействия излучений исследовать возможность одновременной реализации условий НУ и фазового синхронизма в произвольном тонком одномерном ФК;
анализ влияния конечной ширины пространственных спектров полей излучений, распространяющихся в тонком ФК, на условия синхронизма при генерации сигналов на смешанных частотах в условиях сильной и слабой брэгтовской дифракции;
рассмотрение динамической задачи и оценка эффективности генерации сигнала второй гармоники при распространении гауссовских импульсов -различной амплитуды и длительности в одномерном ФК с большим контрастом коэффициентов преломления;
изучение возможности повышения интенсивности ТГц сигналов разностной частоты, генерируемых в одномерных ФК, за счет формирования из ФК сверхструктур с периодом близким к длине волны ТГц диапазона;
5- исследование взаимодействия когерентного оптического излучения с двухуровневой резонансной структурой с произвольным периодическим распределением концентрации резонансных атомов и рассмотрение возможности распространения в таких структурах брэгтовских солитонов самоиндуцированной прозрачности.
Диссертационная работа состоит из введения, четырех глав и заключения.

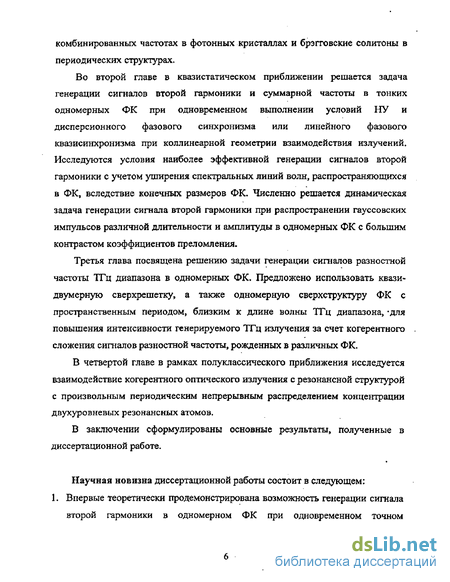

Первая глава является обзорной и описывает развитие и современное состояние таких областей нелинейной оптики, как генерация волн на
комбинированных частотах в фотонных кристаллах и брэгговские солитоны в периодических структурах.
Во второй главе в квазистатическом приближении решается задача генерации сигналов второй гармоники и суммарной частоты в тонких одномерных ФК при одновременном выполнении условий НУ и дисперсионного фазового синхронизма или линейного фазового квазисинхронизма при коллинеарной геометрии взаимодействия излучений. Исследуются условия наиболее эффективной генерации сигналов второй гармоники с учетом уширения спектральных линий волн, распространяющихся в ФК, вследствие конечных размеров ФК. Численно решается динамическая задача генерации сигнала второй гармоники при распространении гауссовских импульсов различной длительности и амплитуды в одномерных ФК с большим контрастом коэффициентов преломления.
Третья глава посвящена решению задачи генерации сигналов разностной частоты ТГц диапазона в одномерных ФК, Предложено использовать квазидвумерную сверхрешетку, а также одномерную сверхструктуру ФК с пространственным периодом, близким к длине волны ТГц диапазона, *для повышения интенсивности генерируемого ТГц излучения за счет когерентного сложения сигналов разностной частоты, рожденных в различных ФК.
В четвертой главе в рамках полуклассического приближения исследуется взаимодействие когерентного оптического излучения с резонансной структурой с произвольным периодическим непрерывным распределением концентрации двухуровневых резонансных атомов.
В заключении сформулированы основные результаты, полученные в диссертационной работе.

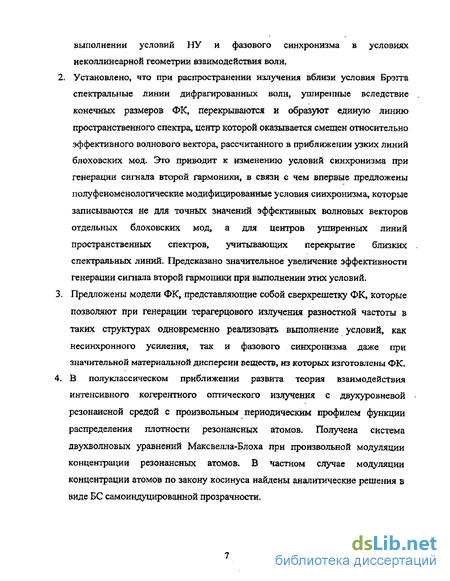

Научная новизна диссертационной работы состоит в следующем: 1. Впервые теоретически продемонстрирована возможность генерации сигнала второй гармоники в одномерном ФК при одновременном точном
выполнении условий НУ и фазового синхронизма в условиях неколлинеарной геометрии взаимодействия волн.
Установлено, что при распространении излучения вблизи условия Брэгга спектральные линии дифрагированных волн, уширенные вследствие конечных размеров ФК, перекрываются и образуют единую линию пространственного спектра, центр которой оказывается смещен относительно эффективного волнового вектора, рассчитанного в приближении узких линий блоховских мод. Это приводит к изменению условий синхронизма при генерации сигнала второй гармоники, в связи с чем впервые предложены полуфеноменологические модифицированные условия синхронизма, которые записываются не дня точных значений эффективных волновых векторов отдельных блоховских мод» а для центров уширенных линий пространственных спектров, учитывающих перекрытие близких спектральных линий. Предсказано значительное увеличение эффективности генерации сигнала второй гармоники при выполнении этих условий. Предложены модели ФК, представляющие собой сверхрешетку ФК, которые позволяют при генерации терагерцового излучения разностной частоты в таких структурах одновременно реализовать выполнение условий» как несинхронного усиления, так и фазового синхронизма даже при значительной материальной дисперсии веществ, из которых изготовлены ФК. В полуклассическом приближении развита теория взаимодействия интенсивного когерентного оптического излучения с двухуровневой резонансной средой с произвольным периодическим профилем функции распределения плотности резонансных атомов. Получена система двухволновых уравнений Максвелла-Блоха при произвольной модуляции концентрации резонансных атомов. В частном случае модуляции концентрации атомов по закону косинуса найдены аналитические решения в виде БС самоиндуцированной прозрачности.

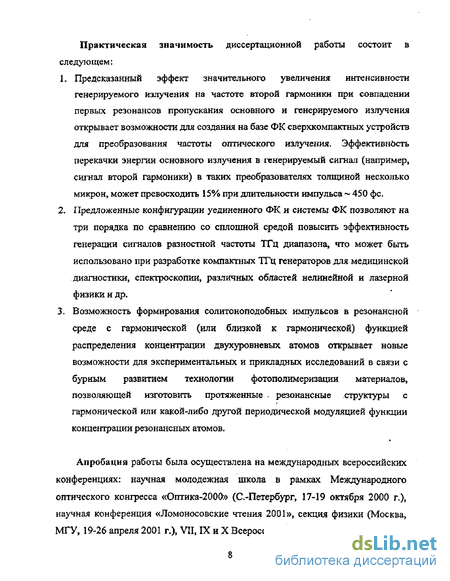

Практическая значимость диссертационной работы состоит в
следующем:
1- Предсказанный эффект значительного увеличения интенсивности генерируемого излучения на частоте второй гармоники при совпадении первых резонансов пропускания основного и генерируемого излучения открывает возможности для создания на базе ФК сверхкомпактных устройств для преобразования частоты оптического излучения. Эффективность перекачки энергии основного излучения в генерируемый сигнал (например, сигнал второй гармоники) в таких преобразователях толщиной несколько микрон, может превосходить 15% при длительности импульса — 450 фс.
Предложенные конфигурации уединенного ФК и системы ФК позволяют на три порядка по сравнению со сплошной средой повысить эффективность генерации сигналов разностной частоты ТГц диапазона, чтр может быть использовано при разработке компактных ТГц генераторов для медицинской диагностики, спектроскопии, различных областей нелинейной и лазерной физики и др.
Возможность формирования солитоноподобных импульсов в резонансной среде с гармонической (или близкой к гармонической) функцией распределения концентрации двухуровневых атомов открывает новые возможности для экспериментальных и прикладных исследований в связи с бурным развитием технологии фотополимеризации материалов, позволяющей изготовить протяженные резонансные структуры с гармонической или какой-либо другой периодической модуляцией функции концентрации резонансных атомов.
Апробация работы была осуществлена на международных всероссийских конференциях: научная молодежная школа в рамках Международного оптического конгресса «Оптика-2000» (С.-Петербург, 17-19 октября 2000 г,), научная конференция «Ломоносовские чтения 2001», секция физики (Москва, МГУ, 19-26 апреля 2001 г.), VII, IX и X Всероссийская школа-семинар «Физика
и применение микроволн» (Московская область, Звенигород, 26-31 мая 2001 г., 26-30 мая 2003 г. и 23-28 мая 2005г.)» CLEO/Europe-EQEC Focus Meetings 2001 (Мюнхен, Германия, 18-22 июня 2001г.), Международные конференция по когерентной и нелинейной оптике (КиНО 2001 и КиНО 2005) (Беларусь, Минск, 26 июня - 1 июля 2001 г. и С.-Петербург, 11-15 мая 2005 г.), Seminar «Optics of Photonic crystals» in International Conference for young scientists «Optics'2001» (С.-Петербург, 16-19 октября 2001 г,)* IX Международная научная конференция студентов, аспирантов и молодых ученых «Ломоносов-2002», секция «Физика» (Москва, МГУ, 9-12 апреля 2002 г.), VIII и IX Всероссийская школа-семинар «Волновые явления в неоднородных средах» (Московская область, Красновидово, 26-31 мая 2002 г. и Звенигород, 24-29 мая 2004 г,), International Quantum Electronics Conference (IQEC 2002) (Москва, 22-28 июня 2002 г,), Конференция «Фундаментальные проблемы оптики» в рамках второго и третьего международного оптического конгресса «Оптика — XXI век» (ФПО 2002,2004) (С.-Петербург, 14-17 октября 2002 г, и 18-21 октября 2004 г.). XVI International School-Seminar Spectroscopy of molecules and crystals (XVI ISSSMC) (Севастополь, Украина, 25 мая - 1 июня 2003 г.), Nonlinear Guided Waves and their Applications (NLGW 2004) (Торонто, Канада, 28-31 марта 2004 г.).
Основные результаты диссертационной работы изложены в статьях [39, 58, 127-129, 132, 134,137] и тезисах докладов конференций [140-158].
