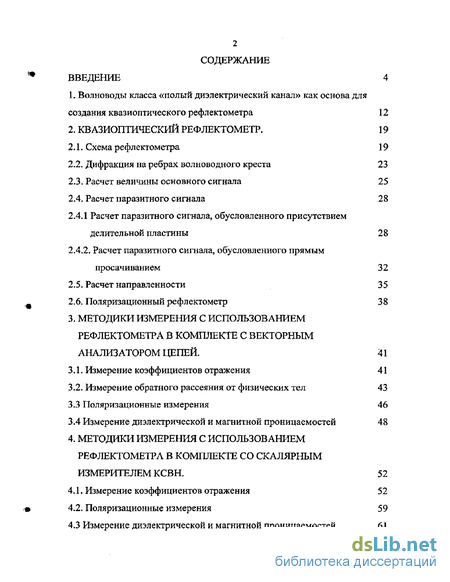

Содержание к диссертации
Введение
1. Волноводы класса «полый диэлектрический канал» как основа для создания квазиоптического рефлектометра 12
2. Квазиоптический рефлектометр. 19
2.1. Схема рефлектометра 19
2.2. Дифракция на ребрах волноводного креста 23
2.3. Расчет величины основного сигнала 25
2.4. Расчет паразитного сигнала 28
2.4.1 Расчет паразитного сигнала, обусловленного присутствием делительной пластины 28
2.4.2. Расчет паразитного сигнала, обусловленного прямым просачиванием 32
2.5. Расчет направленности 35
2.6. Поляризационный рефлектометр 38
3. Методики измерения с использованием рефлектометра в комплекте с векторным анализатором цепей 41
3.1. Измерение коэффициентов отражения 41
3.2. Измерение обратного рассеяния от физических тел 43
3.3 Поляризационные измерения 46
3.4 Измерение диэлектрической и магнитной проницаемостей 48
4. Методики измерения с использованием рефлектометра в комплекте со скалярным измерителем к СВН . 52
4.1. Измерение коэффициентов отражения 52
4.2. Поляризационные измерения 59
4.3 Измерение диэлектрической и магнитной проницаемостей 61

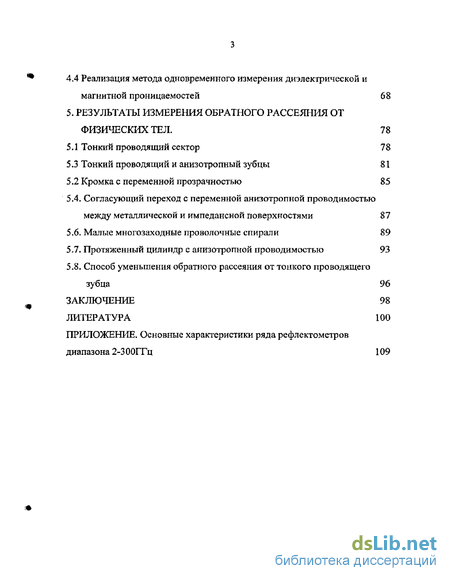

4.4 Реализация метода одновременного измерения диэлектрической и магнитной проницаемостей 68
5. Результаты измерения обратного рассеяния от физических тел . 78
5.1 Тонкий проводящий сектор 78
5.3 Тонкий проводящий и анизотропный зубцы 81
5.2 Кромка с переменной прозрачностью 85
5.4. Согласующий переход с переменной анизотропной проводимостью между металлической и импедансной поверхностями 87
5.6- Малые многозаходные проволочные спирали 89
5.7. Протяженный цилиндр с анизотропной проводимостью 93
5.8. Способ уменьшения обратного рассеяния от тонкого проводящего зубца 96
Заключение 98
Литература 100
Приложение. Основные характеристики ряда рефлектометров диапазона 2-300ГТц 109
- Расчет паразитного сигнала, обусловленного присутствием делительной пластины
- Измерение обратного рассеяния от физических тел
- Реализация метода одновременного измерения диэлектрической и магнитной проницаемостей
- Согласующий переход с переменной анизотропной проводимостью между металлической и импедансной поверхностями

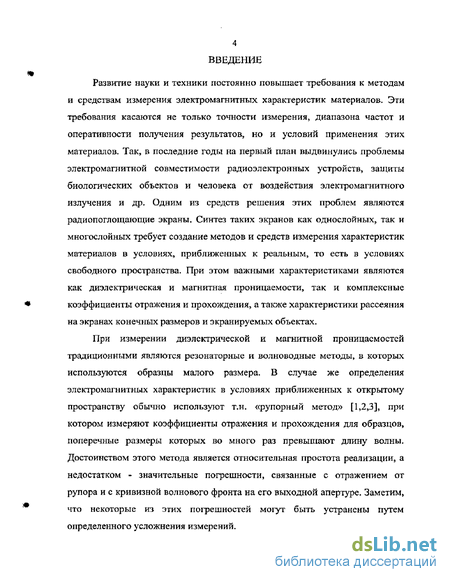

Введение к работе
Развитие науки и техники постоянно повышает требования к методам и средствам измерения электромагнитных характеристик материалов. Эти требования касаются не только точности измерения, диапазона частот и оперативности получения результатов, но и условий применения этих материалов. Так» в последние годы на первый план выдвинулись проблемы электромагнитной совместимости радиоэлектронных устройств, защиты биологических объектов и человека от воздействия электромагнитного излучения и др- Одним из средств решения этих проблем являются радиопоглощагощие экраны. Синтез таких экранов как однослойных, так и многослойных требует создание методов и средств измерения характеристик материалов в условиях, приближенных к реальным, то есть в условиях свободного пространства. При этом важными характеристиками являются как диэлектрическая и магнитная проницаемости, так и комплексные коэффициенты отражения и прохождения, а также характеристики рассеяния на экранах конечных размеров и экранируемых объектах.
При измерении диэлектрической и магнитной проницасмостей традиционными являются резонаторные и волноводные методы, в которых используются образцы малого размера. В случае же определения электромагнитных характеристик в условиях приближенных к открытому пространству обычно используют т.н. «рупорный метод» [1,2,3], при котором измеряют коэффициенты отражения и прохождения для образцов, поперечные размеры которых во много раз превышают длину волны. Достоинством этого метода является относительная простота реализации, а недостатком - значительные погрешности, связанные с отражением от рупора и с кривизной волнового фронта на его выходной апертуре. Заметим, что некоторые из этих погрешностей могут быть устранены путем определенного усложнения измерений.

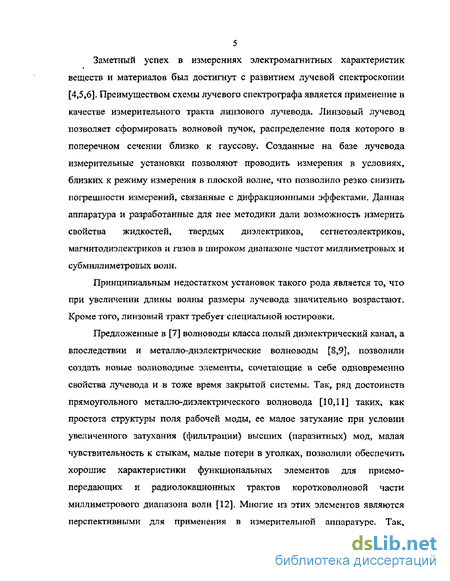

Заметный успех в измерениях электромагнитных характеристик веществ и материалов был достигнут с развитием лучевой спектроскопии [4,5,6]. Преимуществом схемы лучевого спектрографа является применение в качестве измерительного тракта линзового лучевода. Линзовый лучевод позволяет сформировать волновой пучок, распределение поля которого в поперечном сечении близко к гауссову. Созданные на базе лучевода измерительные установки позволяют проводить измерения в условиях, близких к режиму измерения в плоской волне, что позволило резко снизить погрешности измерений, связанные с дифракционными эффектами. Данная аппаратура и разработанные для нее методики дали возможность измерить свойства жидкостей, твердых диэлектриков, сегнетоэлектриков, магнитодиэлектриков и газов в широком диапазоне частот миллиметровых и субмиллиметровых волн.
Принципиальным недостатком установок такого рода является то, что при увеличении длины волны размеры лучевода значительно возрастают. Кроме того, линзовый тракт требует специальной юстировки.
Предложенные в [7] волноводы класса полый диэлектрический канал, а впоследствии и металло-диэлектрические волноводы [8,9], позволили создать новые волноводные элементы, сочетающие в себе одновременно свойства лучевода и в тоже время закрытой системы. Так, ряд достоинств прямоугольного металло-диэлектрического волновода [10,11] таких, как простота структуры поля рабочей моды, ее малое затухание при условии увеличенного затухания (фильтрации) высших (паразитных) мод, малая чувствительность к стыкам, малые потери в уголках, позволили обеспечить хорошие характеристики функциональных элементов для приемопередающих и радиолокационных трактов коротковолновой части миллиметрового диапазона волн [12]. Многие из этих элементов являются перспективными для применения в измерительной аппаратуре. Так,

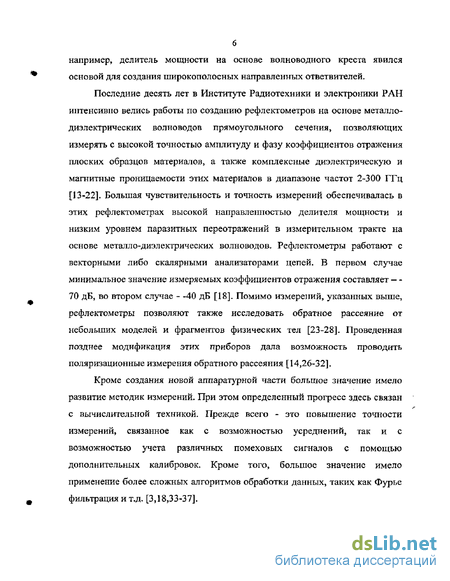

например» делитель мощности на основе вол ново дного креста явился основой для создания широкополосных направленных ответвителей.
Последние десять лет в Институте Радиотехники и электроники РАН интенсивно велись работы по созданию рефлектометров на основе металло-диэлектрических волноводов прямоугольного сечения, позволяющих измерять с высокой точностью амплитуду и фазу коэффициентов отражения плоских образцов материалов, а также комплексные диэлектрическую и магнитные проницаемости этих материалов в диапазоне частот 2-300 ГГц [13-22]. Большая чувствительность и точность измерений обеспечивалась в этих рефлектометрах высокой направленностью делителя мощности и низким уровнем паразитных переотражений в измерительном тракте на основе металло-диэлектрических волноводов- Рефлектометры работают с векторными либо скалярными анализаторами цепей, В первом случае минимальное значение измеряемых коэффициентов отражения составляет - -70 дБ, во втором случае - -40 дБ [18]. Помимо измерений, указанных выше, рефлектометры позволяют также исследовать обратное рассеяние от небольших моделей и фрагментов физических тел [23-28]- Проведенная позднее модификация этих приборов дала возможность проводить поляризационные измерения обратного рассеяния [14,26-32].
Кроме создания новой аппаратурной части большое значение имело развитие методик измерений. При этом определенный прогресс здесь связан с вычислительной техникой. Прежде всего - это повышение точности измерений, связанное как с возможностью усреднений, так и с возможностью учета различных помеховых сигналов с помощью дополнительных калибровок. Кроме того, большое значение имело применение более сложных алгоритмов обработки данных, таких как Фурье фильтрация и т.д. [3,18,33-37].

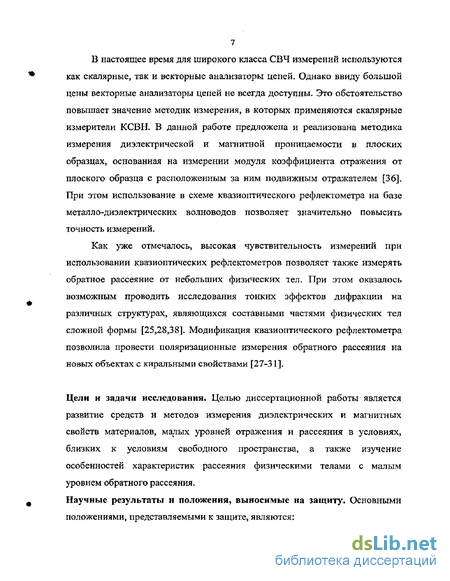

В настоящее время для широкого класса СВЧ измерений используются как скалярные, так и векторные анализаторы цепей. Однако ввиду большой цены векторные анализаторы цепей не всегда доступны- Это обстоятельство повышает значение методик измерения, в которых применяются скалярные измерители КСВН. В данной работе предложена и реализована методика измерения диэлектрической и магнитной проницаемости в плоских образцах, основанная на измерении модуля коэффициента отражения от плоского образца с расположенным за ним подвижным отражателем [36], При этом использование в схеме квазиоптического рефлектометра на базе металло-диэлектрических волноводов позволяет значительно повысить точность измерений.
Как уже отмечалось, высокая чувствительность измерений при использовании квазиоптических рефлектометров позволяет также измерять обратное рассеяние от небольших физических тел. При этом оказалось возможным проводить исследования тонких эффектов дифракции на различных структурах, являющихся составными частями физических тел сложной формы [25,28,38], Модификация квазиоптического рефлектометра позволила провести поляризационные измерения обратного рассеяния на новых объектах с киральными свойствами [27-31].
Цели и задачи исследования. Целью диссертационной работы является развитие средств и методов измерения диэлектрических и магнитных свойств материалов, малых уровней отражения и рассеяния в условиях, близких к условиям свободного пространства, а также изучение особенностей характеристик рассеяния физическими телами с малым уровнем обратного рассеяния.
Научные результаты и положения» выносимые на защиту. Основными положениями, представляемыми к защите, являются:

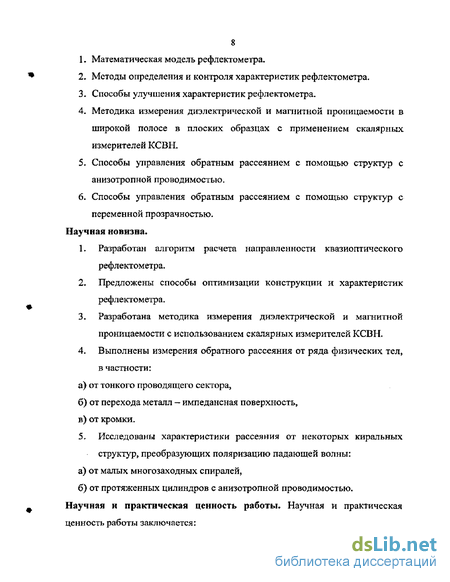

Математическая модель рефлектометра.
Методы определения и контроля характеристик рефлектометра.
Способы улучшения характеристик рефлектометра.
Методика измерения диэлектрической и магнитной проницаемости в широкой полосе в плоских образцах с применением скалярных измерителей КСВН-
Способы управления обратным рассеянием с помощью структур с анизотропной проводимостью.
6. Способы управления обратным рассеянием с помощью структур с переменной прозрачностью. Научная новизна.
1 - Разработан алгоритм расчета направленности квазиоптического рефлектометра.
2, Предложены способы оптимизации конструкции и характеристик
рефлектометра.
Разработана методика измерения диэлектрической и магнитной проницаемости с использованием скалярных измерителей КСВН.
Выполнены измерения обратного рассеяния от ряда физических тел» в частности:
а) от тонкого проводящего сектора,
б) от перехода металл - импедансная поверхность,
в) от кромки.
5, Исследованы характеристики рассеяния от некоторых киральных
структур» преобразующих поляризацию падающей волны:
а) от малых многозаходных спиралей,
б) от протяженных цилиндров с анизотропной проводимостью.
Научная и практическая ценность работы. Научная и практическая
ценность работы заключается:

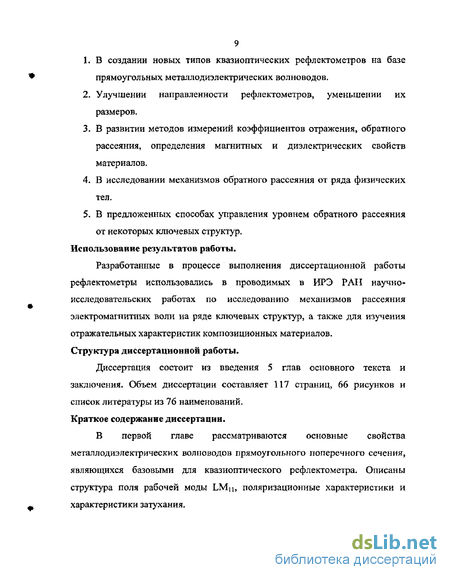

9 Ь В создании новых типов квазиоптических рефлектометров на базе прямоугольных металлодиэлектрических волноводов.
Улучшении направленности рефлектометров, уменьшении их размеров,
В развитии методов измерений коэффициентов отражения, обратного рассеяния, определения магнитных и диэлектрических свойств материалов.
В исследовании механизмов обратного рассеяния от ряда физических тел.
В предложенных способах управления уровнем обратного рассеяния от некоторых ключевых структур.
Использование результатов работы.
Разработанные в процессе выполнения диссертационной работы рефлектометры использовались в проводимых в ИРЭ РАН научно-исследовательских работах по исследованию механизмов рассеяния электромагнитных волн на ряде ключевых структур, а также для изучения отражательных характеристик композиционных материалов. Структура диссертационной работы.
Диссертация состоит из введения 5 глав основного текста и заключения. Объем диссертации составляет 117 страниц, 66 рисунков и список литературы из 76 наименований. Краткое содержание диссертации.
В первой главе рассматриваются основные свойства металлодиэлектрических волноводов прямоугольного поперечного сечения, являющихся базовыми для квазиоптического рефлектометра. Описаны структура поля рабочей моды LMn, поляризационные характеристики и характеристики затухания.

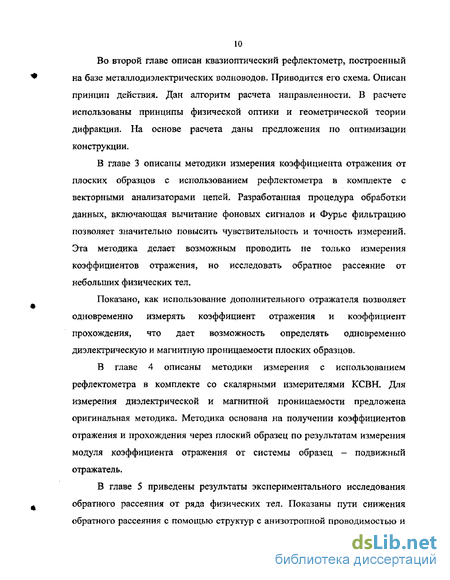

Во второй главе описан квазиоптический рефлектометр, построенный на базе металлодиэлектрических волноводов. Приводится его схема- Описан принцип действия- Дан алгоритм расчета направленности, В расчете использованы принципы физической оптики и геометрической теории дифракции. На основе расчета даны предложения по оптимизации конструкции.
В главе 3 описаны методики измерения коэффициента отражения от плоских образцов с использованием рефлектометра в комплекте с векторными анализаторами цепей. Разработанная процедура обработки данных, включающая вычитание фоновых сигналов и Фурье фильтрацию позволяет значительно повысить чувствительность и точность измерений. Эта методика делает возможным проводить не только измерения коэффициентов отражения, но исследовать обратное рассеяние от небольших физических тел.
Показано, как использование дополнительного отражателя позволяет одновременно измерять коэффициент отражения и коэффициент прохождения, что дает возможность определять одновременно диэлектрическую и магнитную проницаемости плоских образцов.
В главе 4 описаны методики измерения с использованием рефлектометра в комплекте со скалярными измерителями КСВН. Для измерения диэлектрической и магнитной проницаемости предложена оригинальная методика- Методика основана на получении коэффициентов отражения и прохождения через плоский образец по результатам измерения модуля коэффициента отражения от системы образец - подвижный отражатель.
В главе 5 приведены результаты экспериментального исследования обратного рассеяния от ряда физических тел. Показаны пути снижения обратного рассеяния с помощью структур с анизотропной проводимостью и
переменной прозрачностью. Для некоторых киральных структур подтверждены предсказанные физические эффекты.
Заключение содержит обобщенные результаты и основные выводы по работе.
