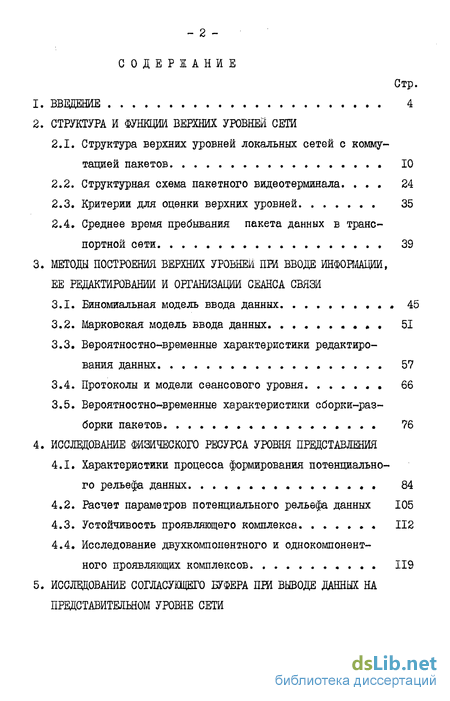

Содержание к диссертации

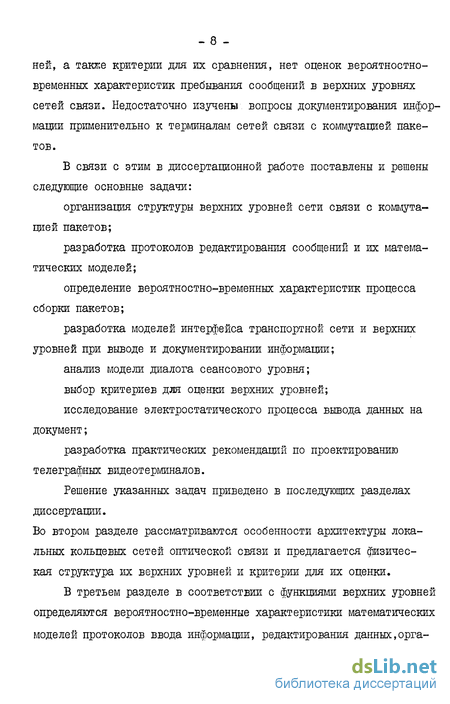

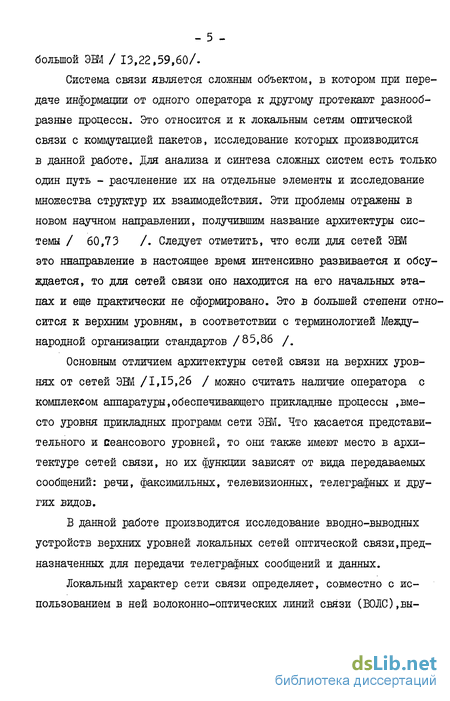

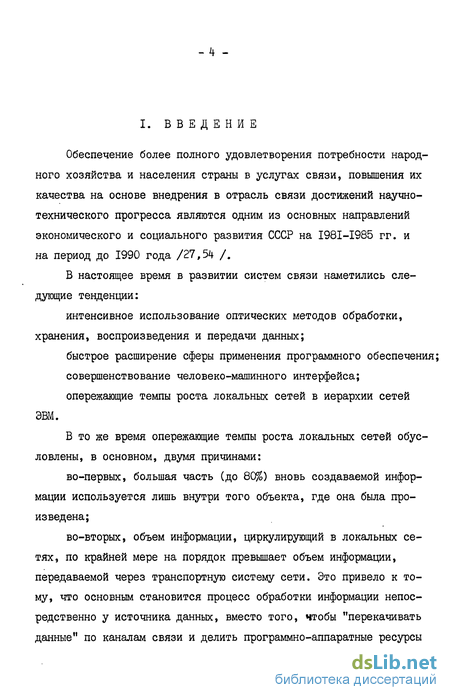

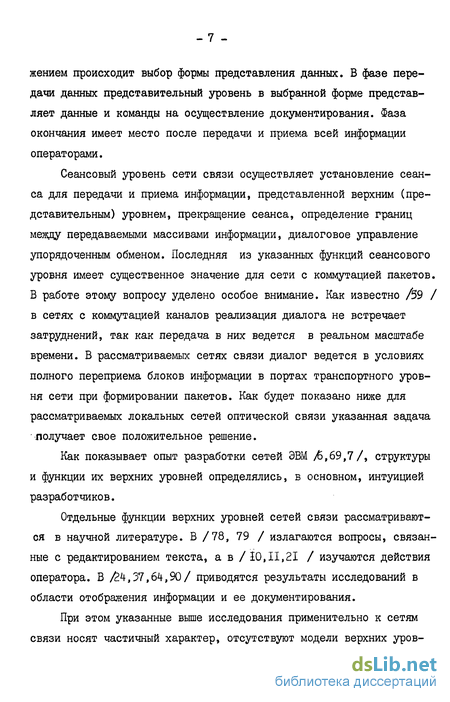

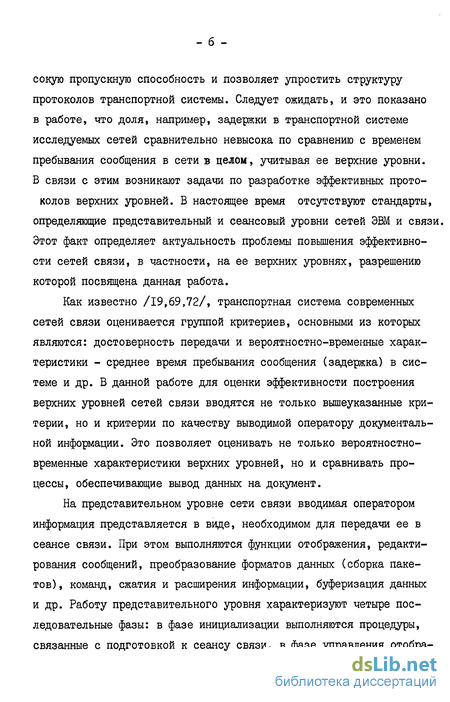

Введение
2. СТРУКТУРА И ФУНКЦИИ ВЕРХНИХ УРОВНЕЙ СЕТИ
2.1. Структура верхних уровней локальных сетей с коммутацией пакетов 10
2.2. Структурная схема пакетного видеотерминала 24
2.3. Критерии для оценки верхних уровней 35
2.4. Среднее время пребывания пакета данных в транспортной сети 39
3. МЕТОДЫ ПОСТРОЕНИЯ ВЕРХНИХ УРОВНЕМ ПРИ ВВОДЕ ИНФОРМАЦИИ,
ЕЕ РЕДАКТИРОВАНИИ И ОРГАНИЗАЦИИ СЕАНСА СВЯЗИ
3.1. Биномиальная модель ввода данных . 45
3.2. Марковская модель ввода данных 51
3.3. Вероятностно-временные характеристики редактирования данных 57
3.4. Протоколы и модели сеансового уровня 66
3.5. Вероятностно-временные характеристики сборки-разборки пакетов 76
4. ИССЛЕДОВАНИЕ ФИЗИЧЕСКОГО РЕСУРСА УРОВНЯ ПРЕДСТАВЛЕНИЯ
4.1. Характеристики процесса формирования потенциального рельефа данных 84
4.2. Расчет параметров потенциального рельефа данных 105
4.3. Устойчивость проявляющего комплекса 112
4.4. Исследование двухкомпонентного и однокомпонентного проявляющих комплексов 119
5. ИССЛЕДОВАНИЕ СОГЛАСУЩЕГО БУФЕРА ПРИ ВЫВОДЕ ДАННЫК НА
ПРЕДСТАВИТЕЛЬНОМ УРОВНЕ СЕТИ

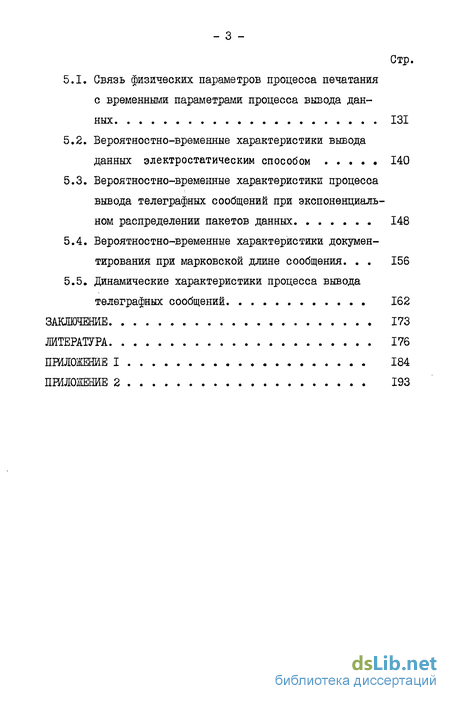

5.1. Связь физических параметров процесса печатания с временными параметрами процесса вывода данных 131
5.2. Вероятностно-временные характеристики вывода данных электростатическим способом 140
5.3. Вероятностно-временные характеристики процесса вывода телеграфных сообщений при экспоненциальном распределении пакетов данных 148
5.4. Вероятностно-временные характеристики документирования при марковской длине сообщения. 156
5.5. Динамические характеристики процесса вывода телеграфных сообщений 162
ЗАКЛЮЧЕНИЕ 173
ЛИТЕРАТУРА 176
ПРИЛОЖЕНИЕ I 184
ПРИЛОЖЕНИЕ 2 193
- Структура верхних уровней локальных сетей с коммутацией пакетов
- Биномиальная модель ввода данных
- Характеристики процесса формирования потенциального рельефа данных
- Связь физических параметров процесса печатания с временными параметрами процесса вывода данных
Структура верхних уровней локальных сетей с коммутацией пакетов
Сравнительно короткая по срокам практика использования оптических систем обработки и передачи информации /55 / показала, что на современном этапе развития элементной базы опто-электроники /28 / реализация имеющихся достоинств оптических систем достигается созданием на их основе внутриобъектовых (локальных) сетей связи с применением средств вычислительной техники. Для анализа особенностей функционирования локальных сетей и определения отдельных их характеристик используем принцип архитектуры сети. Согласно /74,75 / под архитектурой локальной сети передачи данных понимается иерархия трех видов функциональных структур: логической, физической и программной. Логическую структуру сети можно представить так, как показано на рис.2.І. В состав логической структуры входят: терминальный (ТМ) и коммутационный (КМ) модули, модуль управления сетью (МупрС), интерфейсный модуль (ИМ) и справочно-информационный модуль (СпрМ). Логическая последовательность функционирования сети состоит в следующем. Если у оператора возникла необходимость в передаче информации от одного модуля к другому, то он обращается к модулю управления, с помощью которого организуется включение всех модулей сети, определение режимов их работы и осуществляется сеанс связи. Получив разрешение на передачу информации, оператор осуществляет ее ввод в транспортную сеть.
class2 МЕТОДЫ ПОСТРОЕНИЯ ВЕРХНИХ УРОВНЕМ ПРИ ВВОДЕ ИНФОРМАЦИИ,
ЕЕ РЕДАКТИРОВАНИИ И ОРГАНИЗАЦИИ СЕАНСА СВЯЗИ class2
Биномиальная модель ввода данных
Напомним, что в соответствии с рассмотренными в разделе П функциями верхних уровней локальной сети передачи данных оператор выполняет следующие задачи: организация сеанса связи, сбор и редактирование данных, ввод данных и контроль правильности их ввода и другие задачи в зависимости от используемого типа аппаратуры его рабочего места.
Оператор при вводе данных выполняет две фазы: ввода и контроля вводимых знаков. Если после ввода знака ошибка или не замечена с вероятностью Рн0 или ее не возникло с вероятностью Л , то знак считается введенным, а оператор приступает к вводу следующего знака. Если же ошибка, возникшая при вводе, обнаружена с вероятностью Р ,то введенный знак стирается и вводится вновь и т.д. Графы состояний фаз ввода отдельного знака приведены на рис. 3.1,а, где Q ,о » С соответственно длительности времени выполнения операций ввода, контроля необнаруживаемой ошибки и устранения обнаруженной ошибки.
Характеристики процесса формирования потенциального рельефа данных
Современное состояние техники вывода данных на документ характеризуется возросшими требованиями к качеству и скорости вывода данных, а также многообразием физико-химических процессов и технических средств (устройств), обеспечивающих вывод алфавитно-цифровой информации на оконечный носитель.
Широко используются для вывода данных пишущие машинки последовательной печати рычажного типа с подвижным монолитным шрифтоносителем или с цилиндрической подвижной головкой. В последнее время /5 / появились матричные или растровые знакосинтези-рующие контактные печатающие устройства, имеющие более высокое быстродействие (до 180 Зн/с).
class4 ИССЛЕДОВАНИЕ СОГЛАСУЩЕГО БУФЕРА ПРИ ВЫВОДЕ ДАННЫК НА
ПРЕДСТАВИТЕЛЬНОМ УРОВНЕ СЕТИ class4
Связь физических параметров процесса печатания с временными параметрами процесса вывода данных
Целью данного раздела является выявление особенностей протоколов вывода данных буферного накопителя узла документирования и их влияние на качество воспроизводимого документа. Пусть для вывода данных используется широко применяемые на практике телевизионные способы, например, растровый и функциональный. Исследуем однократный растровый протокол, протокол функционального вывода и протокол многократного вывода.
I. Под протоколом однократного растрового вывода мы подразумеваем протокол, при котором количество знаков в пакете, выводимых на документ, в точности соответствует количеству знаков, умещающихся в кадре устройства вывода.
Пусть задано: J/ - количество знаков в пакете (кадре устройства вывода), которое необходимо вывести на документ, Уск - скорость сканирования растра, LQ - длина строки, /7 - количество знаков в одной строке, учитывая перекаты пробельных участков, Гс - количество растров, необходимое для формирования одной строки данных. Найдем время Ів вывода данных из буфера узла документирования.
