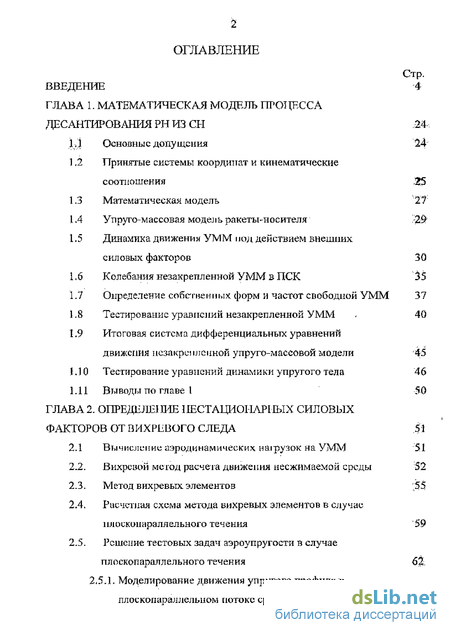

Содержание к диссертации
ВВЕДЕНИЕ
ГЛАВА 1. МАТЕМАТИЧЕСКАЯ МОДЕЛЬ ПГОТТНССА ДЕСАНТИРОВАНИЯ РН ИЗ СИ J, J Основные допущения
-
Принятые сиетемы координат и кинематические соотношения
-
Математическая модель
1А Упруго-массовая модель ракеты-носителя
-
Динамика движении УММ иод действием внешних силовых факторов
-
Колебания незакрепленной УММ в ПСК
1.7 Определение собственных форм и частот свободной УММ
1 .S Тестирование уравнений незакрепленной УММ
1.9 Итоговая система дифференциальных уравнений
движения незакрепленной упруго-массовой модели
Ї J 0 Тестирование уравнений динамики упругого тела
1,11 Выводы по главе 1 ГЛАВА 2. OnPE^JlEJMElIECTAIJJlOl-IAPllblX СИЛОВЫХ ФАКТОРОВ ОТ ВИХРЕВОГО СЛЕДА
2.1 Вычисление аэродинамических наїрузок на УММ
-
Вихревой метод расчета движения несжимаемой среды
-
Метод вихревых элементов
-
Расчетная схема метода вихревых элементов в случае плоскопараллельного течения
-
Решение тестовых задач аэроупругости в случае плоскопараллельного течения
2,5Л* Моделирование движения упругого профили в плоскопараллелыюм потоке среды
Стр. 4

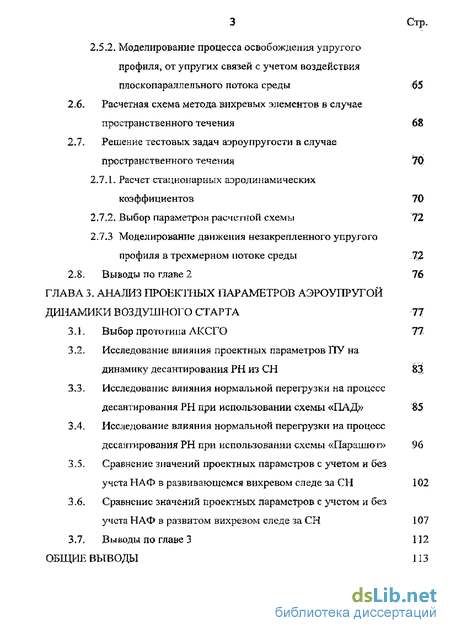

3 Стр.
2.5,2. Моделирование процесса освобождения упругого
профиля, от упругих связей с учетом воздействия
плоскопараллельного потока среды 65
-
Расчетная схема метода вихревых элементов в случае пространственного течения 68
-
Решение тестовых задач аэроупругости в случае пространственного течения :70
2.7.1. Расчет стационарных аэродинамических
коэффициентов 70
2.7.2- Выбор параметров расчетной схемы 72
2.7.3 Моделирование движения незакрепленного упругого
профиля в трехмерном потоке среды 72
2.8. Выводы по главе 2 76
ГЛАВА 3. АНАЛИЗ ПРОЕКТНЫХ ПАРАМЕТРОВ АЭРОУПРУГОЙ
ДИНАМИКИ ВОЗДУШНОГО СТАРТА 77
-
Выбор протогипа АКСГО 77
-
Исследование влияния проектных параметров ГТУ на динамику десантирования РН из СН 83
-
Исследование влияния нормальной перегрузки на процесс десантирования РН при использовании схемы «ПАД» 85
-
Исследование влияния нормальной перегрузки на процесс десантирования РН при использовании схемы «Парашгог» 96
-
Сравнение значений проектных параметров с учетом и без
учета НАФ в развивающемся вихревом следе за СП 102
3.6. Сравнение значений проектных параметров с учетом и без
учета НАФ в развитом вихревом следе за СН 107
3.7- Выводы по главе 3 112
ОБЩИН ВЫВОДЫ 113
Введение к работе

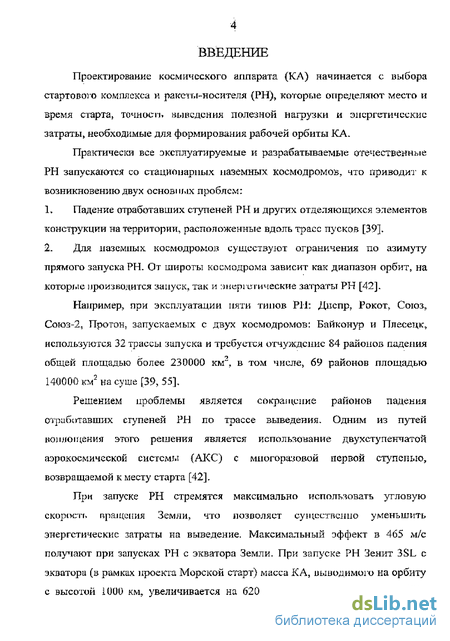

Проектирование космического аппарата (КЛ) начинается с выбора стартового комплекса и ракеты-носителя (РН), которые определяют место и время старта, точность выведения полезной нагрузки и энергетические затраты, необходимые для формирования рабочей орбиты КА.
Практически все эксплуатируемые и разрабатываемые отечественные РН запускаются со стационарных наземных космодромов, что приводит к возникновению двух основных проблем:
Падение отработавших ступеней РН и других отделяющихся элементов конструкции на территории, расположенные вдоль трасс пусков [39].
Для наземных космодромов существуют ограничения по азимуту прямого запуска РН. От широты космодрома зависит как диапазон орбит, на которые производится запуск, так и энергетические затраты РН [42].
Например, при эксплуатации пяти типов РН: Днепр, Рокот, Союз, Союз-2, Протон, запускаемых с двух космодромов: Байконур и Плесецк, используются 32 трассы запуска и требуется отчуждение 84 районов падения общей площадью более 230000 км", в том числе, 69 районов площадью 140000 км? на суще [39, 55].
Решением проблемы является сокращение районов падения отработавших ступеней РН по трассе выведения. Одним из путей воплощения этого решения является использование двухступенчатой аэрокосмической системы (АКС) с многоразовой первой ступенью, возвращаемой к месту старта [42],
При запуске РН стремятся максимально использовать угловую скорость вращения Земли, что позволяет существенно уменьшить энергетические затраты на выведение. Максимальный эффект в 465 м/с получают при запусках РН с экватора Земли. При запуске РН Зенит 3SL с экватора (в рамках проекта Морской старт) масса КА, выводимого на орбиту с высотой 1000 км, увеличивается на 620 кг но отношению к массе КА,
5 выводимого этой же РН, запускаемой с Байконура [83]. В настоящее время практически все крупнейшие космодромы, включая все российские, расположены на значительном удалении от экватора (Таблица 1).

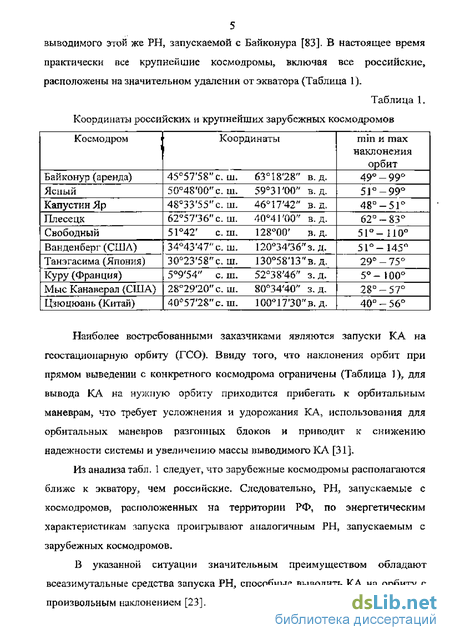

Таблица 1.
Координаты российских и крупнейших зарубежных космодромов
Наиболее востребованными заказчиками являются запуски КА на геостационарную орбиту (ГСО), Ввиду того, что наклонения орбит при прямом выведении с конкретного космодрома ограничены (Таблица J)7 для вывода КА на нужную орбиту приходится прибегать к орбитальным маневрам, что требует усложнения и удорожания КА, использования для орбитальных маневров разгонных блоков и приводит к снижению надежности системы и увеличению массы выводимого КА [31],
Из анализа табл. 1 следует, что зарубежные космодромы располагаются ближе к экватору, чем российские. Следовательно, РН, запускаемые с космодромов, расположенных на территории РФ, по энергетическим характеристикам запуска проигрывают аналогичным РН, запускаемым с зарубежных космодромов.
В указанной ситуации значительным преимуществом обладают всеазимутальные средства запуска РН, способные выводить КА на орбиту с произвольным наклонением [23].
В настоящее время для решения указанных проблем запуска РН с наземных космодромов активно разрабатываются проекты мобильных стартовых комплексов, которые по массе вьтводимого КА могут создать конкуренцию на рынке пусковых услуг РН легкого и среднего класса [74].

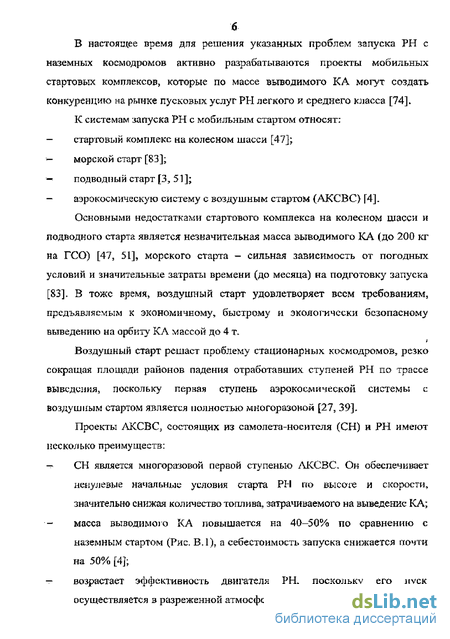

К системам запуска РН с мобильным стартом относят: стартовый комплекс на колесном шасси [47]; морской старт [83]; подводный старт [3, 51]; аэр о космическую систему с воздушным стартом (АКСВС) [4]. Основными недостатками стартового комплекса на колесном шасси и подводного старта является незначительная масса выводимого КА (до 200 кг на ГСО) [47, 51], морского старта - сильная зависимость от погодных условий и значительные затраты времени (до месяца) на подготовку запуска [83]. В тоже время, воздушный старт удовлетворяет всем требованиям, предъявляемым к экономичному, быстрому и экологически безопасному выведению на орбиту КА массой до 4 т.
Воздушный старт решает проблему стационарных космодромов, резко сокращая площади районов падения отработавших ступеней РН по трассе выведения, поскольку первая ступень аэрокосмической системы е воздушным стартом является полностью многоразоной [27, 39],
Проекты ЛКСВС, состоящих из самолета-носителя (СН) и РН имеют несколько преимуществ:
СН является многоразовой первой ступенью ЛКСВС, Он обеспечивает ненулевые начальные условия старта РН по высоте и скорости, значительно снижая количество топлива, затрачиваемого на выведение КА; масса выводимою К А повышается на 40-50% по сравнению с наземным стартом (Рис. В.1), а себестоимость запуска снижается почти на 50% [4]; возрастает эффективность двигателя РН, поскольку его луск осуществляется в разреженной атмосфере; ftl,lСНІТЛ «pjirilull йрЁИТh.l Тис hU

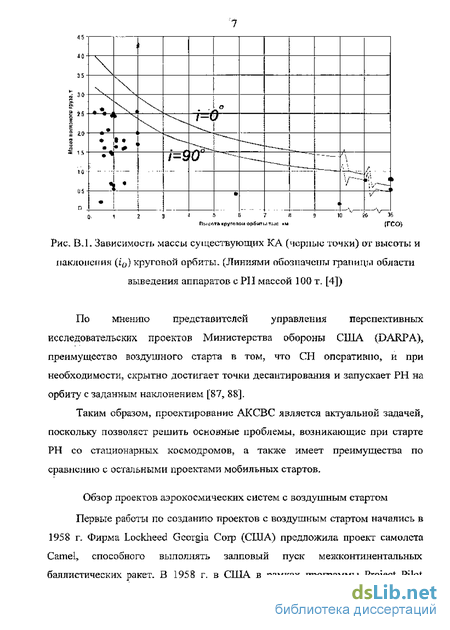

Рис. B.l. Зависимость массы существующих КА (черные точки) от высоты и наклонения (i0) круговой орбиты. (Линиями обозначены границы области выведения аппаратов сРП массой 100 т. [4])
По мнению представителей управления перспективных исследовательских проектов Министерства обороны США (DARPA), преимущество воздушного старта в том, что СИ оперативно, и при необходимости, скрытно достигает точки десантирования и запускает РН на орбиту с заданным наклонением [87, 88].
Таким образом, проектирование АКСВС является актуальной задачей, поскольку позволяет решить основные проблемы, возникающие при старте РН со стационарных космодромов, а также имеет преимущества по сравнению с остальными проектами мобильных стартов.
Обзор проектов аэрокосмических систем с воздушным стартом
Первые работы по созданию проектов с воздушным стартом начались в 1958 г. Фирма Lockheed Georgia Corp (США) предложила проект самолета Camel, способного выполнять залповый пуск межконтинентальных баллистических ракет. В 1958 г. в США в рамках программы Project Pilot

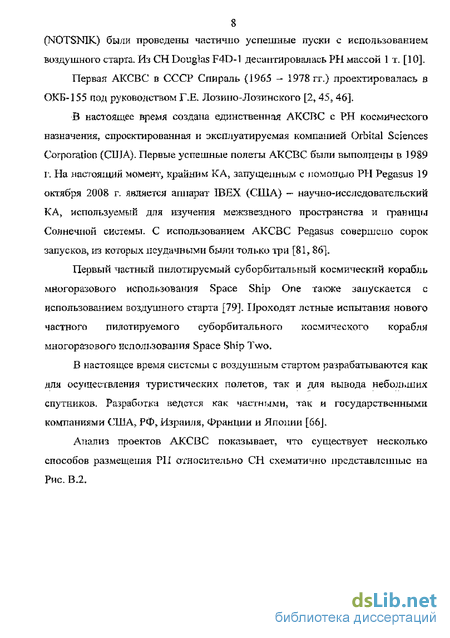

8 (N0TSN1K) были проведены частично успешные пуски с использованием воздушного старта. Из СН Douglas F4D-1 десантировалась РЫ массой 1 т. [10].
Первая АКСВС в СССР Спираль (1965 - 1978 гг.) проектировалась в ОКБ-155 под руководством Г.Е. Лози но-Лозине кого [2, 45, 46].
В настоящее время создана единственная АКСВС с РН космического назначения, спроектированная и эксплуатируемая компанией Orbital Sciences Corporation (США). Первые успешные полеты АКСВС были выполнены в 1989 г. На настоящий момент, крайним КА, запущенным с помощью РН Pegasus 19 октября 2008 г. является аппарат IBEX (США) — научно-исследовательский К А, используемый для изучения межзвездного пространства и границы Солнечной системы. С использованием АКСВС Pegasus совершено сорок запусков, из которых неудачными были только три [81, 86].
Первый частный пилотируемый су б орбитальный космический корабль многоразового использования Space Ship One также запускается с использованием воздушного старта [79]. Проходят летные испытания нового частного пилотируемого су б орбитального космического корабля многоразового использования Space Ship Two.
В настоящее время системы с воздушным стартом разрабатываются как для осуществления туристических полетов, так и для вывода небольших спутников. Разработка ведется как частными, так и государственными компаниями США, РФ, Израиля, Франции и Японии [66].
Анализ проектов АКСВС показывает, что существует несколько способов размещения РП относительно СН схематично представленные на Рис. В.2.

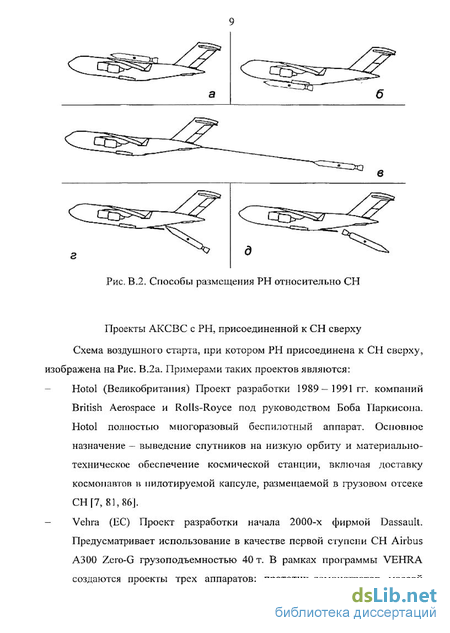

Рис. В.2. Способы размещения РН относительно СН
Проекты АКСВС с РН, присоединенной к СН сверху
Схема воздушного старта, при котором РН присоединена к СН сверху, изображена на Рис. В.2а. Примерами таких проектов являются: Hotol (Великобритания) Проект разработки 1989— 1991гг. компаний British Aerospace и Rolls-Royce под руководством Боба Паркисона. Hotol полностью многоразовый беспилотный аппарат. Основное назначение — выведение спутников на низкую орбиту и материально-техническое обеспечение космической станции, включая доставку космонавтов в пилотируемой капсуле, размещаемой в грузовом отсеке СН [7, 81,86]. - Vehra (НС) Проект разработки начала 2000-х фирмой Dassault. Предусматривает использование в качестве первой ступени СН Airbus А300 Zero-G грузоподъемностью 40 т. В рамках программы VEHRA создаются проекты трех аппаратов: прототип-демонстратор массой

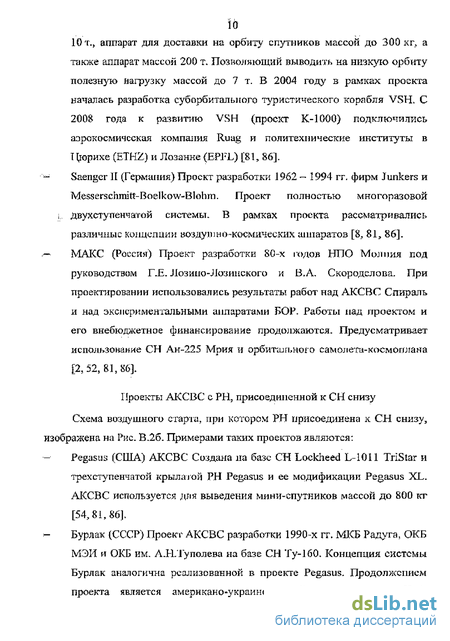

Ют., аппарат для доставки на орбиту спутников массой до 300 кг, а таюке аппарат массой 200 т. Позволяющий выводить на низкую орбиту полезную нагрузку массой до 7 т. В 2004 году в рамках проекта началась разработка суборбитального туристического корабля VSH. С 2008 года к развитию VSH (проект К-1000) подключились азрокосмическая компания Ruag и политехнические институты в Цюрихе (ETHZ) и Лозанне (EPFL) [81, 86]. — Saengcr II (Германия) Проект разработки 1962 — 1994 гг, фирм Junkers и Messerschmitt-Boelkow-Blohm. Проект полностью многоразовой , двухступенчатой системы. В рамках проекта р ас сматри вались различные концепции воздушно-космических аппаратов [8? 81, 86]. — МАКС (Россия) Проект разработки 80-х годов НПО Молния под руководством Г.Е. Лозино-Лозинского и В.А. Скородслова. При проектировании использовались результаты работ над АКСВС Спираль и над экспериментальными аппаратами БОР. Работы над проектом и его внебюджетное финансирование продолжаются. Предусматривает использование СН Ан-225 Мрия и орбитального самолет-космоплана [2,52, 81,86].
Проекты АКСВС с РН, присоединенной к СН снизу
Схема воздушного старта, при котором РН присоединена к СН снизу, изображена на Рис. В.26. Примерами таких проектов являются: Pegasus (США) АКСВС Создана па базе СН Lockheed L-10I1 TriStar и трехступенчатой крыла гой РН Pegasus и ее модификации Pegasus XL. АКСВС используется для выведения ми ни-спутников массой до 800 кг [54,81,86].

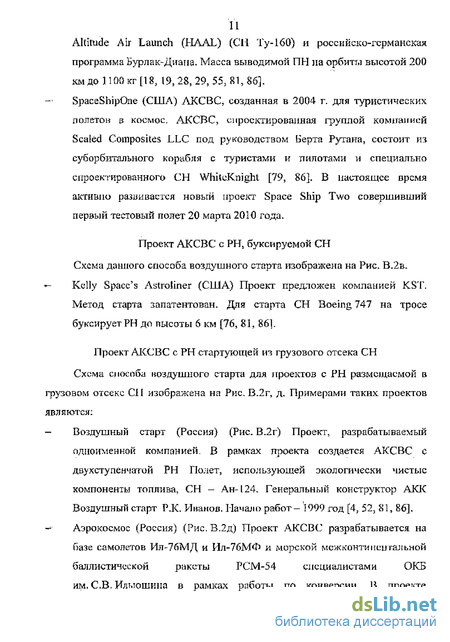

Бурлак (СССР) Проект АКСВС разработки 1990-х гг. МКБ Радуга, ОКБ МЭИ и ОКБ им. Л.Н.Туполева на базе СН Ту-160, Концепция системы Бурлак аналогична реализованной в проекте Pegasus. Продолжением проекта является американо-украино-российская программа High Altitude Air Launch (HAAL) (СИ Ty-160) и российско-германская программа Бурлак-Диана. Масса выводимой ПН на орбиты высотой 200 км до 1100 кг [18, 19,28,29,55,81,86]. — SpaceShipOne (США) АКСВС, созданная в 2004 г. для туристических полетон б космос. АКСВС, спроектированная группой компанией Scaled Composites LLC под руководством їзерта Ругана, состоит из су б орбитального корабля с туристами и пилотами и специально спроектированного СН WhkeKnight [79, 86]. В настоящее время активно развиваете я новый проект Space Ship Two совершивший первый тестовый полет 20 марта 2010 года.
Проект АКСВС с РН, буксируемой СН Схема данного способа воздушного старта изображена на Рис. В.2в. *- Kelly Space's AstroHner (США) Проект предложен компанией KST. Метод старта запатентован. Для старта СН Boeing 747 на тросе буксирует РН до высоты 6 км [76, 81, 861.
Проект АКСВС с РН стартующей из грузового отсека СН
Схема способа воздушного старта для проектов с РН размещаемой в грузовом отсеке СП изображена на Рис. В.2г, д. Примерами таких проектов являются:
Воздушный старт (Россия) (Рис. В.2г) Проект, разрабатываемый одноименной компанией. В рамках проекта создается АКСВС с двухступенчатой РН Полет, использующей экологически чистые компоненты топлива, СН — Ан-124. Генеральный конструктор АКК Воздушный старт Р.К Пианов. Начало работ- 1999 год [4, 52, 81, 86].
Аэрокосмос (Россия) (Рис.В.2д) Проект АКСВС разрабатывается на базе самолетов Ил-76МД и Ил-76МФ и морском межконтинентальной баллистической ракеты РСМ-54 специалистами ОКБ им. С.В, Илт.тошипа в рамках работы по конверсии. В проекте

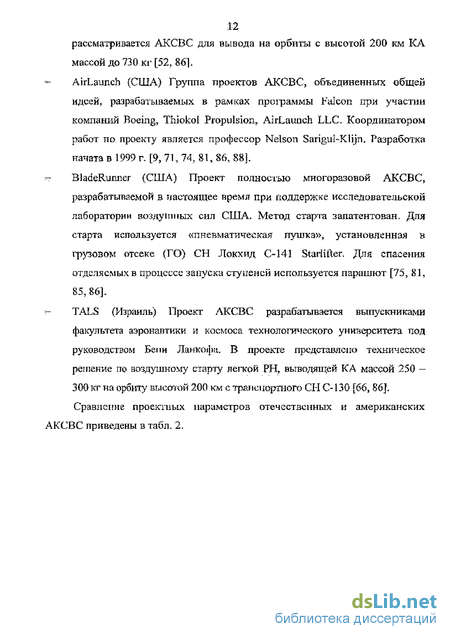

12 рассматривается АКСВС для вывода на орбиты с высотой 200 км КА массой до 730 кг [52, 861- AirLaimch (США) Группа проектов АКСВС, объединенных общей идеей, разрабатываемых в рамках программы Falcon при участии компании Boeing, Thiokol Propulsion, AirLaunch LLC, Координатором работ no проекту является профессор Nelson Sarigul-Klijn. Разработка начата в 1999 г. [9, 713 74, 81, 86, 88]. BladeRunner (США) Проект полностью многоразовой АКСВС, разрабатываемой в настоящее время при поддержке исследовательской лаборатории воздушных сил США, Метод старта запатентован. Для старта используется «пневматическая пушка», у стан ои л енная в грузовом отсеке (ГО) СН Локхид С-141 Stariifter. Для спасения отделяемых в процессе запуска ступеней используется парашют [75, 81, 85, 86]. TALS (Израиль) Проект АКСВС разрабатывается выпускниками факультета аэронавтики и космоса технологического университета под руководством Бепи Ланкофп, В проекте представлено техническое решение по воздушному старту легкой РН, выводящей КА массой 250 — 300 кг на орбиту высотой 200 км с транспортного СЫ С-130 [66,86], Сравнение проектных параметров отечественных и американских
АКСВС приведены в табл. 2.
Таблица 2. Сравнение проектных параметров отечественных и американских АКСВС
Обзор проектов АКСВС показывает, что при реализации проектов существуют значительные сложности и к настоящему времени реализован только один проект малой РН — Pegasus.
Способ размещения и разделения СН и РН оказывают существенное влияние на эффективность применяемой АКСВС. Выбор способа размещения и отделения РН определяется компоновочными возможностями СН, а также набором проектных параметров АКСВС [41, 42]. В настоящее время наиболее перспективным направлением развития АКСВС является развитие АКСВС с РН в ГО СН (АКСГО) [55].
Аэро космические системы с воздушным стартом ракеты -носителя из грузового отсека самолета-носителя
К преимуществам АКСГО по сравнению с остальными способами размещения РН относительно СН относят: — дгсїїшльлшіаїшр j* .кэш\гже Г\Н і^дірггі^^йциу <9^^&-?рш-ілф?м!ьіт самолетов без сущестненной доработки, что снижает время и затраты
14 средств на проектирование, разработку, производство и эксплуатацию
АКСВС; максимальную массу РН, поскольку реализация концепции воздушного старта применительно к РН стартовой массой 100 т., имеющей длину от
30 до 38 м при диаметре до 3,4 м, исключает ее подвеску к СН на внешних устройствах. Следовательно, РН такой массы может располагаться только в ГО СН с выводом через люк [1, 41]; максимальную дальность полета СН с РН к точке запуска, поскольку при транспортировке РН до точки десантирования ее нахождение в ГО позволяет обеспечить необходимый температурный режим и минимизировать испарение топлива в процессе транспортировки.
В состав АКСГО входят:
СН - модифицированный военно-транспортный самолет;
РН, располагающаяся в ГО СН при транспортировке до точки десантирования в пусковом устройстве (НУ); энергетическое средство старта (ЭСС), находящееся в ГО СН; наземный комплекс подготовки пуска на базовом и промежуточном аэродромах; комплекс автоматизированных систем управления подготовкой,
Рис. В.З. ЭСС, используемые в различных проектах АКСГО пуском, полетом и десантированием [1,41,81].
15 -^
Подробный обзор конструкций ЭСС, приведен в [81]. Анализ ЭСС, используемых в проектах АКСГО, показывает, что ЭСС создает силу необходимую для начала движения РН по СН. Силы, создаваемые ЭСС, различаются по направлению вектора, точке приложения и величине модуля (Рис, В.З): пороховой аккумулятор давления (Рис. В.За); пороховой аккумулятор давления с мембраной (Рис. В.36); парашют (Рис. В.Зв); .^j сила тяжести (Рис, В.Зг). л%
Анализ типов ЭСС, предлагаемых к использованию в проектах АКСГО показывает, что при использовании в качестве ЭСС парашюта, основешм преимуществом является отсутствие сложного маневра, совершаемого РН в плоскости тангажа (Рис, В,4а), а недостатком — значительная площадь вытяжного парашюта.
400 и
Т+12С
7"=0с\
74-6,1 с
Г-*2,дс
Рис. В,4. Схемы маневров для различных способов десантирования РН из СН: парашютная схема десантирования (а) и минометная схема десантирования (б)
Маневр, совершаемый РН при использовании минометной схемы десантирования (проект Воздушный старт), показан на (Рис, В,46.). Основным достоинством схемы является приложение силового фактора от порохового аккумулятора давления к усиленному кормовому шпангоуту, недостатком - разворот по тангажу, совершаемый РН. C^TFTT \<Г.ЩУЧУ 9 УТУа & а » ваа г_-^-- --^-.---__. г. а .
1 . !
Рис. В.5. ПУ, используемые в различных проектах АКСГО
В проектах АКСГО используются различные схемы ГТУ, устанавливаемых в ГО СН:
Транспортпо-пусковой контейнер (ТПК) и система опорно-ведущих поясов (Рис. В.5а); одноразовые салазки (Рис. В.56); бугели и система направляющих, поддерживающих РН (Рис. В.5в); пневматические ролики (Рис. П.5г).
В каждой схеме ПУ предусматривается система стопорения РН в неподвижном положении при полете в зону десантирования. t
Рис. В.6. Этапы циклограммы воздушного старта
Циклограмма воздушного старта АКСГО (Рис. В.б) состоит из следующих этапов [30, 41, 52]: 1. подготовка СН и РН на аэродроме; 1. перелет СН в зону десантирования; баллистический маневр СН перед десантированием; десантирование РН в точке старта; ориентация РН в пространстве; 6* запуск маршевого двигателя РН;
7. полет РН в соответствии с циклограммой выведения КА;
8а. возвращение СН на аэродром;
86. нештатное возвращение СН с РН на аэродром.
В настоящей диссертации подробно исследуется только один из этапов циклограммы — процесс десантирования РН в точке старта. Анализируется влияние проектных параметров АКСГО на его успешное завершение. Десантирование — это один из ключевых этапов воздушного старта. Его нештатная реализация может привести к невыполнению задачи выведения полезной нагрузки на орбиту, и даже аварии с потерей СН,
К выбору значений проектных параметров АКСГО, определяющих динамику десантирования, предъявляются особые требования. РН, начавшая движение по грузовому отсеку СН, должна быть гарантировано десантирована, поскольку зона допустимых положений центра масс РН внутри СН ограничена. Смещение центра масс АКСГО приведет к потере управляемости СН и аварийной ситуации. На стадии предварительного проектирования необходимо построить максимально точную математическую модель процесса, поскольку адекватное воспроизведение динамики десантирования на наземных стендах требует значительных затрат, а летные эксперименты на реальных моделях связаны со значительным риском.
Циклограмма этапа десантирования РН в точке старта состоит из следующих фаз: подготовка к десанти р ов ан ию; приложение силового фактора от ЭСС; движение РН по грузовому отсеку СН до грузового люка; взаимодействие выдвинутой части корпуса РН с потоком и, в частности, с вихревым следом СН; " подготовка к запуску маршевого двигателя РН.
Для успешного десантирования РН необходимо решение следующих задач: создания и отработки конструкции Г1У АКСГО [I, 58, 59]; создания и отработки конструкции ЭСС [1, 41» 82]; определения наилучших режимов десантирования РН, в частности актуальной и малоизученной является задача исследования влияния нестационарных аэродинамических сил на процесс десантирования упругой РН в вихревой след СП при различных проектных параметрах АКСГО [36, 37, 38].
Анализ литературы показывает, что на динамику десантирования РН из СН оказывают шшяние четыре груш*ы проектных параметров АКСГО: - проектные параметры ЭСС, ПУ и системы амортизации АКСГО; проектные параметры, связанные с баллистическим маневром СН перед десантированием; проектные параметры маосово-жее гкостпых характеристик РН; - проектные параметры, необходимые для проектирования системы управления РН с целью иродотвраі.цемия нештатной ситуации, при десанти рован и и: минимальное расстояние от корпуса РН до края грузового люка СН(Рис,В,7); приемлемый уровень нагружения РМ в процессе движения по грузовому отсеку СН; воздействие, передаваемое от ПУ на СН; уход центра масс РН от плоскости симметрии СН; время десантирования.
Рис. В.7. Фотография с тестовых запусков проекта AirLaunch с указанием минимального расстояние от корпуса РН до края грузового люка СИ
Обзор работ по исследованию динамики десантирования
Имеется значительное число теоретических и экспериментальных работ, посвященных исследованию динамики десантирования РН из СН [1,9, 13 — 15,41,50,55,60,74,82].
В работе [50] Морозовым В.И., Пономаревым А.Т. и Рысевым О.В. рассмотрена задача о десантировании груза, имеющего незначительные по отношению к СН габаритные размеры и массу.
В работе [13] исследовательской группой РКК Энергии (Борзых СВ., Бакулиным Д.В., Щиблевым Ю.Н.) исследовалось динамика процесса десантирования РН из грузового отсека СН. Сформулированы требования к схемам и средствам десантирования. В работе применена модель системы абсолютно твердых тел, представлены результаты моделирования процесса десантирования в виде зависимостей от времени параметров абсолютного и относительного движения РКН и СН, зависимостей от времени усилий в поясах связей. Результаты расчета показывают принципиальную возможность осуществления процесса.
В работе [55] исследователями из ООО Техкомтех, Ростопчиным В.В, и Клименко В.И., рассмотрено изменение траектории движения РН после отделения от СН и ее удаление от СН, получен патент РФ на способ запуска РН на траекторию выведения полезной нагрузки в космос [61].
Анализ, проведенный в диссертационной работе Борисова А.В. [15] и группой исследователей АКК Воздушный старт Ивановым Р. К. и Сихарулидзе Ю.Г. [ 14, 60] показывает, что наиболее существенным возмущением является вертикальный ступенчатый порыв ветра в конце вертикального маневра горка, который вызывает превышение допустимого угла атаки СН на 3 в течение 2 с,
В работах [9, 74] описывается цикл летных испытаний с замерами угла атаки СН Боинг С-17, проведенный компаниями Scaled Composites и Transformational Space в рамках проекта Airlaunch. При десагітированни макета РН массой 23 т. СН угол атаки СН составлял 8,6 вместо ожидаемых 7,5. Такое значительное изменение угла атаки связано с нерасчетной задержкой РП в хвостовой части СН.
В работах |9, 82] при описании цикла летных испытаний, проведенных в рамках проекта Airlaunch, отмечается, что процесс выходи РН прошел штатно, хотя при выходе был слышен скрип и создано значительное отклонение центра масс РН в плоскости тангажа СН. Как предполагают авторы работ, это случилось из-за того, что вся масса РН опиралась на последний пояс роликов, сила реакции от которых и придала ракете значительные отклонения. При десантировании РН нос ракеты прошел всего в 10 см от верхней кромки грузового люка (Рис, В.7).
Анализ литературы показывает, что динамика движения РН по ГО СН тщательно исследовалась, однако при вычислении аэродинамических нагрузок на этапе десантирования авторами [1, 13, 585 591 использовались
21 экспериментальные квазистаци он арные нагрузки, полученные при установившихся режимах течения в аэр оди нами чес ки х трубах.
Данные летных экспериментов [9, 17, 74? 82] свидетельствуют о том, что при выборе наилучших значений проектных параметров АКСГО необходим учет влияния нестационарных аїр о динамических сил, и, в частности, вихревого следа на динамику десантирования РН из СН
При десантировании РН парашютом из ГО было зафиксировано значительное отклонение оси на 17" в плоскости рысканья. Пи мнению руководителя работ (N. Sarigul-KHjn), это произошло из-за несимметричного вихря, сошедшею с фюзеляжа СН. Во время летного эксперимента такое значительное отклонение пришлось компенсировать наклоном вектора тяги РН [9, 82].
В работе [17] отмечается, что при проведении тестовых сбросов манекенов и габаритно-весовых макетов военной техники в 1989 г. из АН-124 из-за сильных завихрений потока за фюзеляжем СН «...манекены безжалостно шныряло и запутывало стропы вытяжных парашютов. В итоге прыжки людей через хвостовой грузолкж признали небезопасными».
Таким образом, для анализа проектных параметров, влияющих на завершение этапа десантирования, необходима модель, в которой учитываются нестационарные аэродинамические нагрузки от вихревого следа за СН. Следует отметить, что решения задачи выбора проектных параметров АКСГО, при десантировании, с учетом вихревого следа за СН в литературе обнаружить не удалось.
Актуальность и важность учета взаимодействия с вихревым следом, определяется гем, что расстояние между центрами масс РН и СІІ максимально. Даже малые поперечные аэродинамические силы, действующие на выдвинутую в нестационарный поток часть РН, создают на значительном плече существенные моменты сил в плоскостях тангажа и рысканья РН. Воздействие этих моментов сил может повернуть корпус РН на угол достаточный для того, чтобы РН задела створку ГО СН (Рис. В.7).
22 Также момент сил может вызвать вращательное движение СН как в плоскости тангажа, так и в плоскости рысканья.
Возмущения РНЛ полученные в процессе десантирования, необходимо парировать системе управления РНТ а вращение СМ может привести к потере его устойчивости и аварии уже после десантирования РН.
Продольные аэродинамические силы, действующие на корпус РН, могут снизить скорость РН при десантировании, что приведет к возрастанию времени десантирования, и, следовательно, к возрастанию вращательного импульса в плоскости тангажа СМ, возрастанию угла атаки СН до значений закритических углов, что в свою очередь приведет к потере управляемости СИ и аварийной ситуации.
Цель настоящей работы — анализ проектных параметров аэроупругой динамики старта аэрокосмической системы с воздушным стартом из грузового отсека самолета-носителя с учетом интенсивного вихреобразования и разработка математического и программно-алгоритмического обеспечения для учета влияния вихревого следа за сам о летом-носителем па десантируемую ракету-носитель.
Решены следующие задачи: L разработана математическая модель процесса десантирования РМ из
СН, в которой учитывается взаимодействие упругоде формируем о и РН с вихревым следом за СН;
2. создано математическое и цроіраммно-аллїритмическое обеспечение для численного моделирования динамики десантирования, в котором нестационарные аэродинамические нагрузки рассчитываются бессеточным методом вихревых элементов;
3, проведен анализ влияния вихревого следа на динамику десантирования при заданных проектных параметрах аэр о космической системы, при пространственном обтекании;
23 4. проведен анализ влияния проектных параметров на характеристики переходного режима процесса десантирования при анализе модели
АКСГО Воздушный старт.
Диссертация состоит из введения и трех глав.
В главе 1 введены основные допущения, записана математическая постановка задачи о десантировании РН из СИ под действием внешних силовых факторов. Проведено сравнение результатов решения модельных задач с результатам^ полученными при использовании коммерческих пакетов и аналитическим решением, іде это возможно,
В главе 2 описан бесееточный метод вихревых элементов, используемый для определения нестационарных аэродинамических нагрузок. Расчетные схемы метода рассмотрены для случаев плоскопараллельного и пространственного течений. Описан алгоритм решения задачи бессеточным вихревым методом. Проведен ряд тесі оных расчетов.
В главе 3 проведена оценка влияния аэродинамических силовых факторов на динамику процесса десантирования для расчетных случаев с проектными параметрами, проекта АКСГО Воздушный старт. Произведено варьирование значений проектных параметров АКСГО па динамику процесса десантирования РН из грузового отсека СН,
Практическая ценность получениях л диссертации результатов состоит в возможности выбора наилучших проектных параметров АКСГО с учетом влияния вихревого следа на ранних этапах проектирования системы с возможностью варьирования проектных параметров АКСГО с помощью разработанного программного обеспечения.
Работы по настоящей диссертации поддержаны грантом РФФИ 09-08-0065 7-а,
