Содержание к диссертации

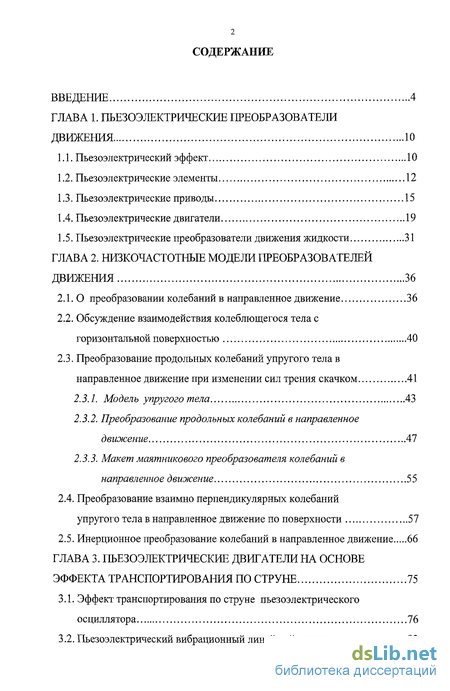

Введение
ГЛАВА 1. Пьезоэлектрические преобразователи движения 10
1.1. Пьезоэлектрический эффект 10
1.2. Пьезоэлектрические элементы 12
1.3. Пьезоэлектрические приводы 15
1.4. Пьезоэлектрические двигатели 19
1.5. Пьезоэлектрические преобразователи движения жидкости 31
ГЛАВА 2. Низкочастотные модели преобразователей движения 36
2.1.О преобразовании колебаний в направленное движение 36
2.2. Обсуждение взаимодействия колеблющегося тела с горизонтальной поверхностью 40
2.3. Преобразование продольных колебаний упругого тела в направленное движение при изменении сил трения скачком 41
2.3.1. Модель упругого тела 43
2.3.2. Преобразование продольных колебаний в направленное движение 47
2.3.3. Макет маятникового преобразователя колебаний в направленное движение 55
2.4. Преобразование взаимно перпендикулярных колебаний упругого тела в направленное движение по поверхности 57
2.5. Инерционное преобразование колебаний в направленное движение 66
ГЛАВА 3. Пьезоэлектрические двигатели на основе эффекта транспортирования по струне 75
3.1. Эффект транспортирования по струне пьезоэлектрического осциллятора 76

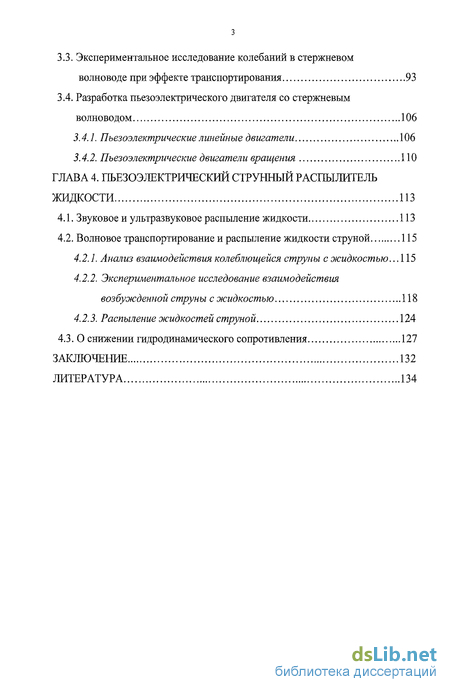

3.2. Пьезоэлектрический вибрационный линейный двигатель 83
3.3. Экспериментальное исследование колебаний в стержневом волноводе при эффекте транспортирования 93
3.4. Разработка пьезоэлектрического двигателя со стержневым волноводом 106
3.4.1. Пьезоэлектрические линейные двигатели 106
3.4.2. Пьезоэлектрические двигатели вращения ПО
ГЛАВА 4. Пьезоэлектрический струнный распылитель жидкости 113
4.1. Звуковое и ультразвуковое распыление жидкости 113
4.2. Волновое транспортирование и распыление жидкости струной 115
4.2.1. Анализ взаимодействия колеблющейся струны с жидкостью..,115
4.2.2. Экспериментальное исследование взаимодействия возбужденной струны с жидкостью 118
4.2.3. Распыление жидкостей струной 124
4.3. О снижении гидродинамического сопротивления 127
Заключение 132
Литература 134
- Пьезоэлектрические преобразователи движения жидкости
- Преобразование взаимно перпендикулярных колебаний упругого тела в направленное движение по поверхности
- Экспериментальное исследование колебаний в стержневом волноводе при эффекте транспортирования
- Экспериментальное исследование взаимодействия возбужденной струны с жидкостью

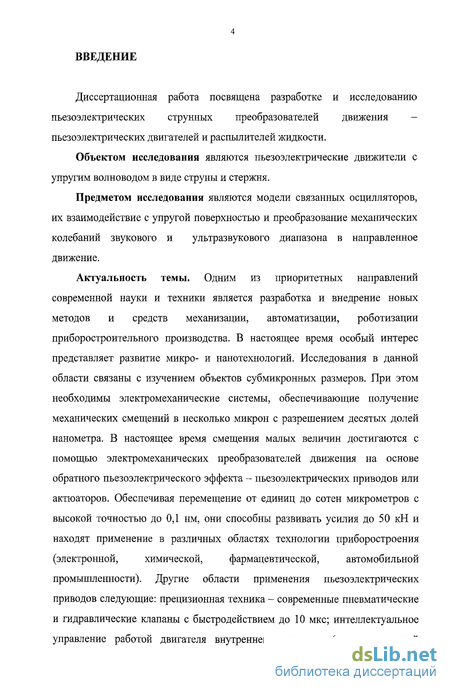

Введение к работе
Диссертационная работа посвящена разработке и исследованию пьезоэлектрических струнных преобразователей движения пьезоэлектрических двигателей и распылителей жидкости.
Объектом исследования являются пьезоэлектрические движители с упругим волноводом в виде струны и стержня.
Предметом исследования являются модели связанных осцилляторов, их взаимодействие с упругой поверхностью и преобразование механических колебаний звукового и ультразвукового диапазона в направленное движение.
Актуальность темы. Одним из приоритетных направлений
современной науки и техники является разработка и внедрение новых
методов и средств механизации, автоматизации, роботизации
приборостроительного производства. В настоящее время особый интерес
представляет развитие микро- и нанотехнологий. Исследования в данной
области связаны с изучением объектов субмикронных размеров. При этом
необходимы электромеханические системы, обеспечивающие получение
механических смещений в несколько микрон с разрешением десятых долей
нанометра. В настоящее время смещения малых величин достигаются с
помощью электромеханических преобразователей движения на основе
обратного пьезоэлектрического эффекта - пьезоэлектрических приводов или
актюаторов. Обеспечивая перемещение от единиц до сотен микрометров с
высокой точностью до 0,1 нм, они способны развивать усилия до 50 кН и
находят применение в различных областях технологии приборостроения
(электронной, химической, фармацевтической, автомобильной

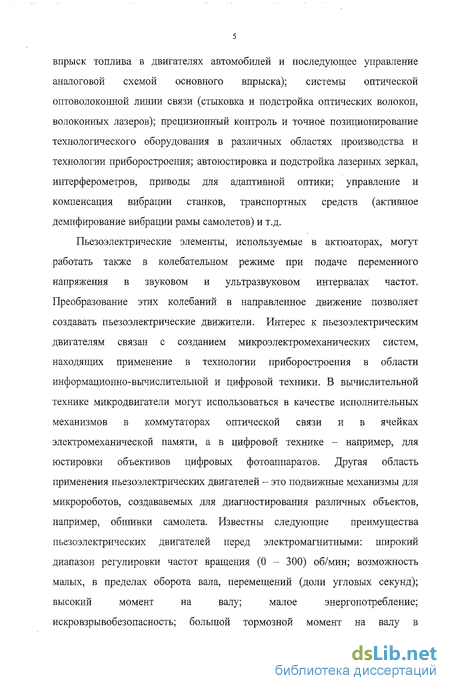

промышленности). Другие области применения пьезоэлектрических приводов следующие: прецизионная техника - современные пневматические и гидравлические клапаны с быстродействием до 10 мкс; интеллектуальное управление работой двигателя внутреннего сгорания (предварительный
впрыск топлива в двигателях автомобилей и последующее управление аналоговой схемой основного впрыска); системы оптической оптоволоконной линии связи (стыковка и подстройка оптических волокон, волоконных лазеров); прецизионный контроль и точное позиционирование технологического оборудования в различных областях производства и технологии приборостроения; автоюстировка и подстройка лазерных зеркал, интерферометров, приводы для адаптивной оптики; управление и компенсация вибрации станков, транспортных средств (активное демпфирование вибрации рамы самолетов) и т.д.
Пьезоэлектрические элементы, используемые в актюаторах, могут
работать также в колебательном режиме при подаче переменного
напряжения в звуковом и ультразвуковом интервалах частот.
Преобразование этих колебаний в направленное движение позволяет
создавать пьезоэлектрические движители. Интерес к пьезоэлектрическим
двигателям связан с созданием микроэлектромеханических систем,
находящих применение в технологии приборостроения в области
информационно-вычислительной и цифровой техники. В вычислительной
технике микродвигатели могут использоваться в качестве исполнительных
механизмов в коммутаторах оптической связи и в ячейках
электромеханической памяти, а в цифровой технике - например, для
юстировки объективов цифровых фотоаппаратов. Другая область
применения пьезоэлектрических двигателей - это подвижные механизмы для
микророботов, создававемых для диагностирования различных объектов,
например, обшивки самолета. Известны следующие преимущества
пьезоэлектрических двигателей перед электромагнитными: широкий
диапазон регулировки частот вращения (0 - 300) об/мин; возможность
малых, в пределах оборота вала, перемещений (доли угловых секунд);
высокий момент на валу; малое энергопотребление;
искровзрывобезопасность; большой тормозной момент на валу в
обесточенном состоянии; безинерционность; бесшумная работа; малые масса и габариты.
К пьезоэлектрическим преобразователям движения относятся также пьезоэлектрические микронасосы и распылители. Эти пьезоэлектрические устройства применяются в струйных принтерах, в медицинской аппаратуре для получения аэрозоля лекарств, в ультразвуковых увлажнителях воздуха, в золь-гелевой технологии оптически активных пленок для различных целей.
Таким образом, дальнейшие исследования новых методов преобразования колебаний в направленное движение с применением пьезоэлектрических преобразователей и разработка на их основе принципиально новых устройств и приборов является актуальной задачей.

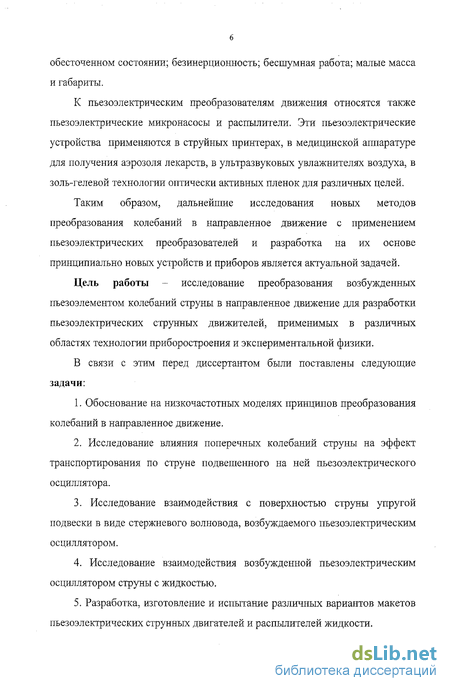

Цель работы - исследование преобразования возбужденных пьезоэлементом колебаний струны в направленное движение для разработки пьезоэлектрических струнных движителей, применимых в различных областях технологии приборостроения и экспериментальной физики.
В связи с этим перед диссертантом были поставлены следующие задачи:
Обоснование на низкочастотных моделях принципов преобразования колебаний в направленное движение.
Исследование влияния поперечных колебаний струны на эффект транспортирования по струне подвешенного на ней пьезоэлектрического осциллятора.
Исследование взаимодействия с поверхностью струны упругой подвески в виде стержневого волновода, возбуждаемого пьезоэлектрическим осциллятором.
Исследование взаимодействия возбужденной пьезоэлектрическим осциллятором струны с жидкостью.
5. Разработка, изготовление и испытание различных вариантов макетов
пьезоэлектрических струнных двигателей и распылителей жидкости.

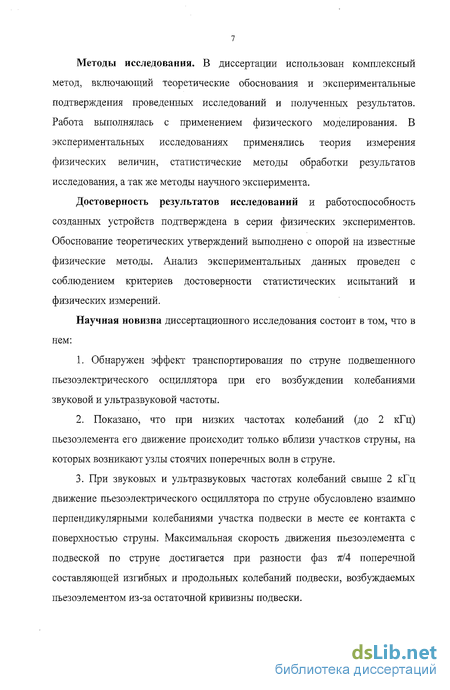

Методы исследования. В диссертации использован комплексный метод, включающий теоретические обоснования и экспериментальные подтверждения проведенных исследований и полученных результатов. Работа выполнялась с применением физического моделирования. В экспериментальных исследованиях применялись теория измерения физических величин, статистические методы обработки результатов исследования, а так же методы научного эксперимента.
Достоверность результатов исследований и работоспособность созданных устройств подтверждена в серии физических экспериментов. Обоснование теоретических утверждений выполнено с опорой на известные физические методы. Анализ экспериментальных данных проведен с соблюдением критериев достоверности статистических испытаний и физических измерений.
Научная новизна диссертационного исследования состоит в том, что в нем:
Обнаружен эффект транспортирования по струне подвешенного пьезоэлектрического осциллятора при его возбуждении колебаниями звуковой и ультразвуковой частоты.
Показано, что при низких частотах колебаний (до 2 кГц) пьезоэлемента его движение происходит только вблизи участков струны, на которых возникают узлы стоячих поперечных волн в струне.
При звуковых и ультразвуковых частотах колебаний свыше 2 кГц движение пьезоэлектрического осциллятора по струне обусловлено взаимно перпендикулярными колебаниями участка подвески в месте ее контакта с поверхностью струны. Максимальная скорость движения пьезоэлемента с подвеской по струне достигается при разности фаз 7г/4 поперечной составляющей изгибных и продольных колебаний подвески, возбуждаемых пьезоэлементом из-за остаточной кривизны подвески.
4. Обнаружено волновое транспортирование и распыление жидкости струной, возбуждаемой пьезоэлектрическим осциллятором ударным воздействием.

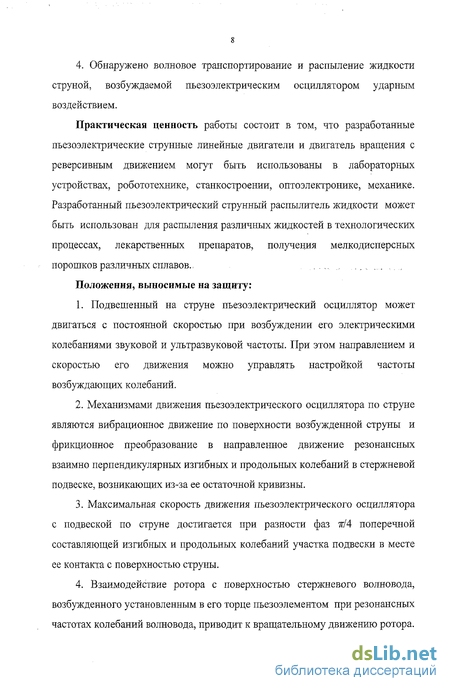

Практическая ценность работы состоит в том, что разработанные
пьезоэлектрические струнные линейные двигатели и двигатель вращения с
реверсивным движением могут быть использованы в лабораторных
устройствах, робототехнике, станкостроении, оптоэлектронике, механике.
Разработанный пьезоэлектрический струнный распылитель жидкости может
быть использован для распыления различных жидкостей в технологических
процессах, лекарственных препаратов, получения мелкодисперсных
порошков различных сплавов.. ......

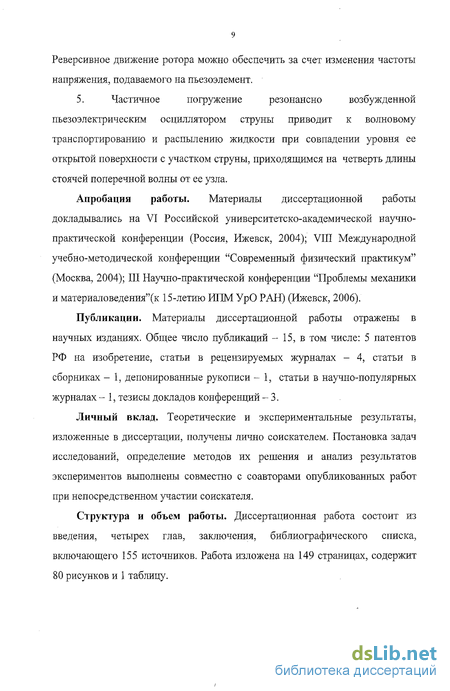

Положения, выносимые на защиту:
1. Подвешенный на струне пьезоэлектрический осциллятор может
двигаться с постоянной скоростью при возбуждении его электрическими
колебаниями звуковой и ультразвуковой частоты. При этом направлением и
скоростью его движения можно управлять настройкой частоты
возбуждающих колебаний.
Механизмами движения пьезоэлектрического осциллятора по струне являются вибрационное движение по поверхности возбужденной струны и фрикционное преобразование в направленное движение резонансных взаимно перпендикулярных изгибных и продольных колебаний в стержневой подвеске, возникающих из-за ее остаточной кривизны.
Максимальная скорость движения пьезоэлектрического осциллятора с подвеской по струне достигается при разности фаз 7г/4 поперечной составляющей изгибных и продольных колебаний участка подвески в месте ее контакта с поверхностью струны.
4. Взаимодействие ротора с поверхностью стержневого волновода,
возбужденного установленным в его торце пьезоэлементом при резонансных
частотах колебаний волновода, приводит к вращательному движению ротора.
Реверсивное движение ротора можно обеспечить за счет изменения частоты напряжения, подаваемого на пьезоэлемент.
5. Частичное погружение резонансно возбужденной
пьезоэлектрическим осциллятором струны приводит к волновому транспортированию и распылению жидкости при совпадении уровня ее открытой поверхности с участком струны, приходящимся на четверть длины стоячей поперечной волны от ее узла.
Апробация работы. Материалы диссертационной работы докладывались на VI Российской университетско-академической научно-практической конференции (Россия, Ижевск, 2004); VIII Международной учебно-методической конференции "Современный физический практикум" (Москва, 2004); III Научно-практической конференции "Проблемы механики и материаловедения"(к 15-летию ИПМ УрО РАНГ) (Ижевск, 2006).
Публикации. Материалы диссертационной работы отражены в научных изданиях. Общее число публикаций - 15, в том числе: 5 патентов РФ на изобретение, статьи в рецензируемых журналах - 4, статьи в сборниках - 1, депонированные рукописи - 1, статьи в научно-популярных журналах - 1, тезисы докладов конференций - 3.
Личный вклад. Теоретические и экспериментальные результаты, изложенные в диссертации, получены лично соискателем. Постановка задач исследований, определение методов их решения и анализ результатов экспериментов выполнены совместно с соавторами опубликованных работ при непосредственном участии соискателя.
Структура и объем работы. Диссертационная работа состоит из введения, четырех глав, заключения, библиографического списка, включающего 155 источников. Работа изложена на 149 страницах, содержит 80 рисунков и 1 таблицу.
/
