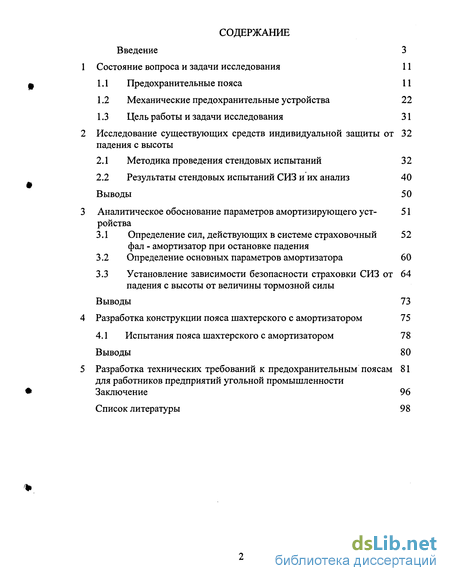

Состояние вопроса и задачи исследования 11

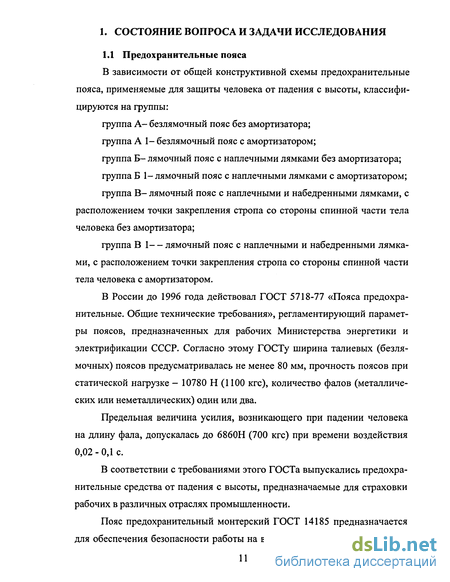

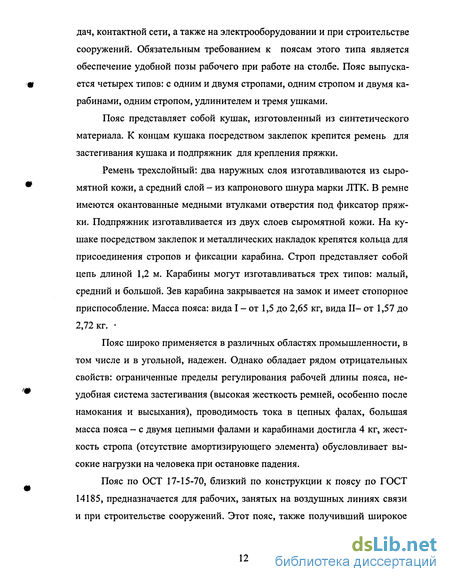

1.1 Предохранительные пояса 11
1.2 Механические предохранительные устройства 22
1.3 Цель работы и задачи исследования 31
Исследование существующих средств индивидуальной защиты от падения с высоты 32
2.1 Методика проведения стендовых испытаний 32
2.2 Результаты стендовых испытаний СИЗ и их анализ 40
Выводы 50
Аналитическое обоснование параметров амортизирующего устройства 51
3.1 Определение сил, действующих в системе страховочный фал - амортизатор при остановке падения 52
3.2 Определение основных параметров амортизатора 60
3.3 Установление зависимости безопасности страховки СИЗ от падения с высоты от величины тормозной силы 64
Выводы 73
Разработка конструкции пояса шахтерского с амортизатором 75
4.1 Испытания пояса шахтерского с амортизатором 78
Выводы 80
Разработка технических требований к предохранительным поясам для работников предприятий угольной промышленности 81
Заключение 96
Список литературы 98
- Механические предохранительные устройства
- Результаты стендовых испытаний СИЗ и их анализ
- Установление зависимости безопасности страховки СИЗ от падения с высоты от величины тормозной силы
- Разработка технических требований к предохранительным поясам для работников предприятий угольной промышленности
Введение к работе

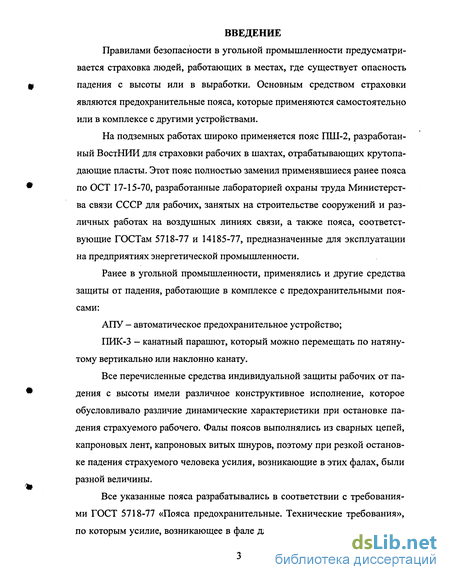

Правилами безопасности в угольной промышленности предусматривается страховка людей, работающих в местах, где существует опасность падения с высоты или в выработки. Основным средством страховки являются предохранительные пояса, которые применяются самостоятельно или в комплексе с другими устройствами.
На подземных работах широко применяется пояс ПШ-2, разработанный ВостНИИ для страховки рабочих в шахтах, отрабатывающих крутопадающие пласты. Этот пояс полностью заменил применявшиеся ранее пояса по ОСТ 17-15-70, разработанные лабораторией охраны труда Министерства связи СССР для рабочих, занятых на строительстве сооружений и различных работах на воздушных линиях связи, а также пояса, соответствующие ГОСТам 5718-77 и 14185-77, предназначенные для эксплуатации на предприятиях энергетической промышленности.
Ранее в угольной промышленности, применялись и другие средства защиты от падения, работающие в комплексе с предохранительными поясами:
АПУ — автоматическое предохранительное устройство;
ПИК-3 - канатный парашют, который можно перемещать по натянутому вертикально или наклонно канату.
Все перечисленные средства индивидуальной защиты рабочих от падения с высоты имели различное конструктивное исполнение, которое обусловливало различие динамические характеристики при остановке падения страхуемого рабочего. Фалы поясов выполнялись из сварных цепей, капроновых лент, капроновых витых шнуров, поэтому при резкой остановке падения страхуемого человека усилия, возникающие в этих фалах, были разной величины.
Все указанные пояса разрабатывались в соответствии с требованиями ГОСТ 5718-77 «Пояса предохранительные. Технические требования», по которым усилие, возникающее в фале длиной 1300 мм при падении че ловека, должно ограничиваться величиной 6860 Н (700 кгс). Вместе с тем, кафедрой травматологии Московского медицинского института на основании экспериментальных исследований воздействия усилий, возникающих при остановках падения в элементах предохранительных поясов, на организм страхуемого человека рекомендуются следующие предельные значения этих усилий:

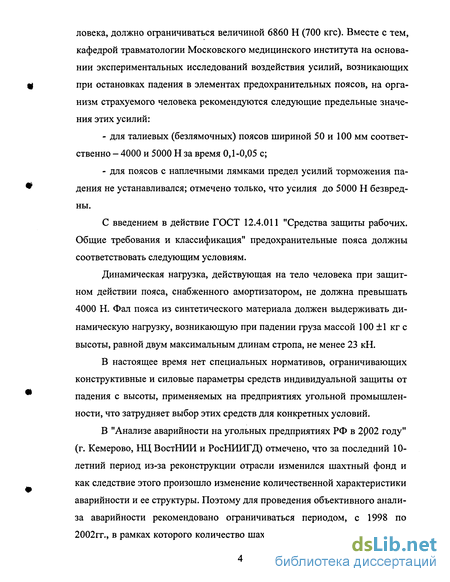

- для талиевых (безлямочных) поясов шириной 50 и 100 мм соответственно - 4000 и 5000 Н за время 0,1-0,05 с;
- для поясов с наплечными лямками предел усилий торможения падения не устанавливался; отмечено только, что усилия до 5000 Н безвредны.
С введением в действие ГОСТ 12.4.011 "Средства защиты рабочих. Общие требования и классификация" предохранительные пояса должны соответствовать следующим условиям.
Динамическая нагрузка, действующая на тело человека при защитном действии пояса, снабженного амортизатором, не должна превышать 4000 Н. Фал пояса из синтетического материала должен выдерживать динамическую нагрузку, возникающую при падении груза массой 100+1 кг с высоты, равной двум максимальным длинам стропа, не менее 23 кН.
В настоящее время нет специальных нормативов, ограничивающих конструктивные и силовые параметры средств индивидуальной защиты от падения с высоты, применяемых на предприятиях угольной промышленности, что затрудняет выбор этих средств для конкретных условий.
В "Анализе аварийности на угольных предприятиях РФ в 2Q02 году" (г. Кемерово, НЦ ВостНИИ и РосНИИГД) отмечено, что за последний 10-летний период из-за реконструкции отрасли изменился шахтный фонд и как следствие этого произошло изменение количественной характеристики аварийности и ее структуры. Поэтому для проведения объективного анализа аварийности рекомендовано ограничиваться периодом, с 1998 по 2002гг., в рамках которого количество шахт и их добыча становятся отно сительно стабильными. В таблице 1 приведены данные по смертельному травматизму на предприятиях угольной промышленности, обусловленному падением с высоты.

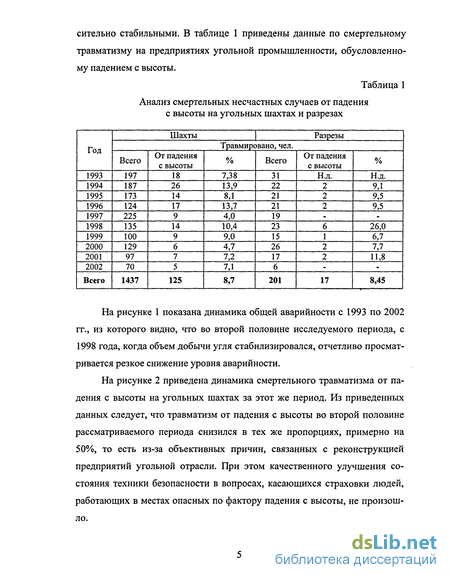

Таблица 1
Анализ смертельных несчастных случаев от падения с высоты на угольных шахтах и разрезах Год Шахты Разрезы Травмировано, чел. Всего От падения с высоты % Всего От падения с высоты % 1993 197 18 7,38 31 Н.д. Н.д. 1994 187 26 13,9 22 2 9,1 1995 173 14 8,1 21 2 9,5 1996 124 17 13,7 21 2 9,5 1997 225 9 4,0 19 - 1998 135 14 10,4 23 6 26,0 1999 100 9 9,0 15 1 6,7 2000 129 6 4,7 26 2 7,7 2001 97 7 7,2 17 2 11,8 2002 70 5 7,1 6 - Всего 1437 125 8,7 201 17 8,45

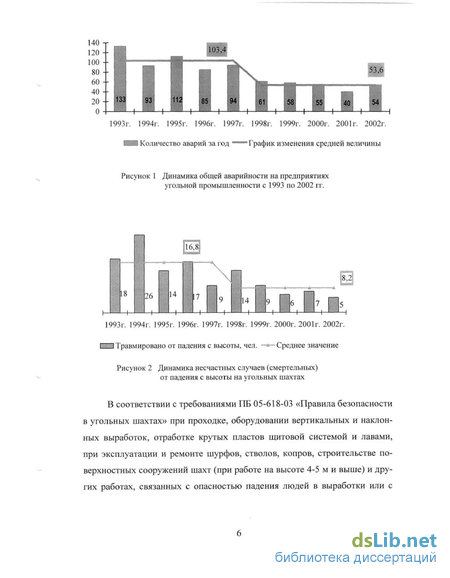

На рисунке 1 показана динамика общей аварийности с 1993 по 2002 гг., из которого видно, что во второй половине исследуемого периода, с 1998 года, когда объем добычи угля стабилизировался, отчетливо просматривается резкое снижение уровня аварийности.
На рисунке 2 приведена динамика смертельного травматизма от падения с высоты на угольных шахтах за этот же период. Из приведенных данных следует, что травматизм от падения с высоты во второй половине рассматриваемого периода снизился в тех же пропорциях, примерно на 50%, то есть из-за объективных причин, связанных с реконструкцией предприятий угольной отрасли. При этом качественного улучшения состояния техники безопасности в вопросах, касающихся страховки людей, работающих в местах опасных по фактору падения с высоты, не произошло. 1993г. 1994г. 1995г. 1996г. 1997г. 1998г. 1999г. 2000г. 2001г. 2002г. Количество аварий за гол —— График изменения средней величины Рисунок 1 Динамика общей аварийности на предприятиях угольной промышленности с 1993 по 2002 гг. к,» 26 14 1—- 1 9 8. , 9ЛЛ,п=, 1993г. 1994г. 1995г. 1996г. 1997г. 1998г. 1999г. 2000г. 2001г. 2002г. EZ3 Травмировано от паления с высоты, чел. Среднее значение Рисунок 2 Динамика несчастных случаев (смертельных) от падения с высоты на угольных шахтах
В соответствии с требованиями ПБ 05-618-03 «Правила безопасности в угольных шахтах» при проходке, оборудовании вертикальных и наклонных выработок, отработке крутых пластов щитовой системой и лавами, при эксплуатации и ремонте шурфов, стволов, копров, строительстве поверхностных сооружений шахт (при работе на высоте 4-5 м и выше) и других работах, связанных с опасностью падения людей в выработки или с высоты, предусматривается обязательное применение предохранительных поясов.
Анализ производственного травматизма на угольных предприятиях отрасли как при ведении работ под землей, так и на поверхности показал, что четверть из них происходит из-за падения людей, выполняющих технологические операции, как на высоте так и при их передвижении по наклонным выработкам из-за отсутствия или неиспользования СИЗ от падения с высоты.

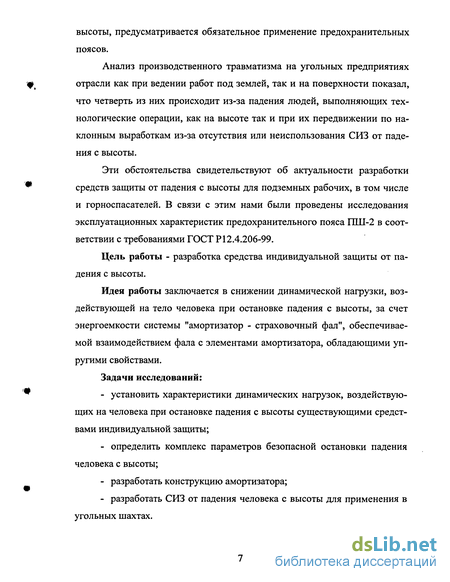

Эти обстоятельства свидетельствуют об актуальности разработки средств защиты от падения с высоты для подземных рабочих, в том числе и горноспасателей. В связи с этим нами были проведены исследования эксплуатационных характеристик предохранительного пояса ПШ-2 в соответствии с требованиями ГОСТ Р12.4.206-99.
Цель работы - разработка средства индивидуальной защиты от падения с высоты.
Идея работы заключается в снижении динамической нагрузки, воздействующей на тело человека при остановке падения с высоты, за счет энергоемкости системы "амортизатор - страховочный фал", обеспечиваемой взаимодействием фала с элементами амортизатора, обладающими упругими свойствами.
Задачи исследований:
- установить характеристики динамических нагрузок, воздействующих на человека при остановке падения с высоты существующими средствами индивидуальной защиты;
- определить комплекс параметров безопасной остановки падения человека с высоты;
- разработать конструкцию амортизатора;
- разработать СИЗ от падения человека с высоты для применения в угольных шахтах.

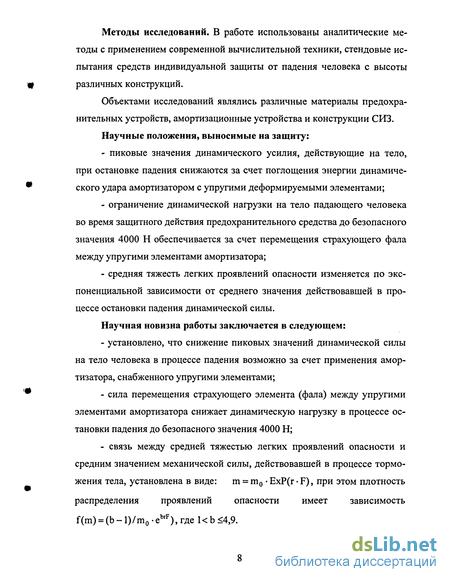

Методы исследований. В работе использованы аналитические методы с применением современной вычислительной техники, стендовые испытания средств индивидуальной защиты от падения человека с высоты различных конструкций.
Объектами исследований являлись различные материалы предохранительных устройств, амортизационные устройства и конструкции СИЗ.
Научные положения, выносимые на защиту:
- пиковые значения динамического усилия, действующие на тело, при остановке падения снижаются за счет поглощения энергии динамического удара амортизатором с упругими деформируемыми элементами;
- ограничение динамической нагрузки на тело падающего человека во время защитного действия предохранительного средства до безопасного значения 4000 Н обеспечивается за счет перемещения страхующего фала между упругими элементами амортизатора;
- средняя тяжесть легких проявлений опасности изменяется по экспоненциальной зависимости от среднего значения действовавшей в процессе остановки падения динамической силы.
Научная новизна работы заключается в следующем:
- установлено, что снижение пиковых значений динамической силы на тело человека в процессе падения возможно за счет применения амортизатора, снабженного упругими элементами;
- сила перемещения страхующего элемента (фала) между упругими элементами амортизатора снижает динамическую нагрузку в процессе остановки падения до безопасного значения 4000 Н;
- связь между средней тяжестью легких проявлений опасности и средним значением механической силы, действовавшей в процессе торможения тела, установлена в виде: m = m0 • ЕхР(г • F), при этом плотность
распределения проявлений опасности имеет зависимость
f(m) = (b-l)/m0-ebrF),rflel b 4,9.

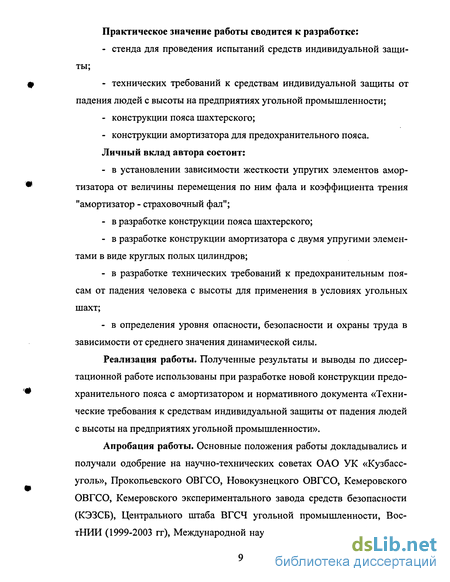

Практическое значение работы сводится к разработке:
- стенда для проведения испытаний средств индивидуальной защиты;
- технических требований к средствам индивидуальной защиты от падения людей с высоты на предприятиях угольной промышленности;
- конструкции пояса шахтерского;
- конструкции амортизатора для предохранительного пояса. Личный вклад автора состоит:
- в установлении зависимости жесткости упругих элементов амортизатора от величины перемещения по ним фала и коэффициента трения "амортизатор - страховочный фал";
- в разработке конструкции пояса шахтерского;
- в разработке конструкции амортизатора с двумя упругими элементами в виде круглых полых цилиндров;
- в разработке технических требований к предохранительным поясам от падения человека с высоты для применения в условиях угольных шахт;
- в определения уровня опасности, безопасности и охраны труда в зависимости от среднего значения динамической силы.
Реализация работы. Полученные результаты и выводы по диссертационной работе использованы при разработке новой конструкции предохранительного пояса с амортизатором и нормативного документа «Технические требования к средствам индивидуальной защиты от падения людей с высоты на предприятиях угольной промышленности».
Апробация работы. Основные положения работы докладывались и получали одобрение на научно-технических советах ОАО УК «Кузбасс-уголь», Прокопьевского ОВГСО, Новокузнецкого ОВГСО, Кемеровского ОВГСО, Кемеровского экспериментального завода средств безопасности (КЭЗСБ), Центрального штаба ВГСЧ угольной промышленности, Вос-тНИИ (1999-2003 гг), Международной научно-практической конференции (Кемерово, 2002г.), Международной научной конференции "Белые ночи" (г. Санкт-Петербург, МАНЭБ, 2003г.).

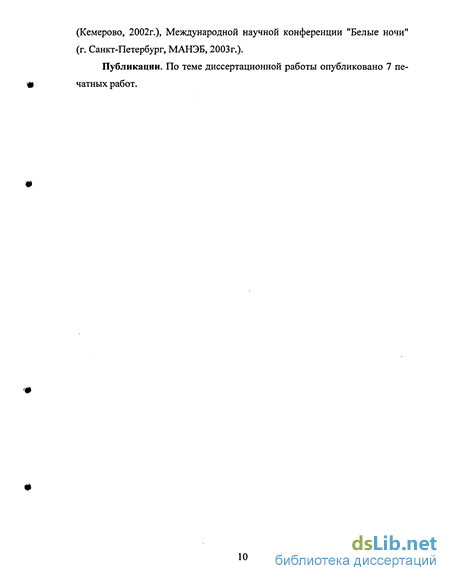

Публикации. По теме диссертационной работы опубликовано 7 печатных работ.
