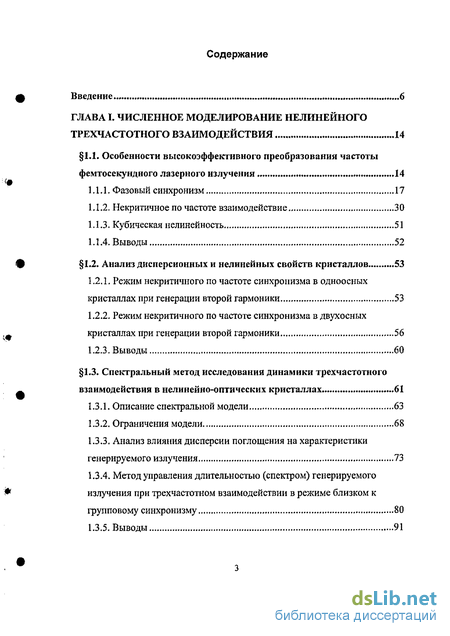

Содержание к диссертации
Введение
Глава I. Численное моделирование нелинейного трехчастотиого взаимодействия 14
1.1. Особенности высокоэффективного преобразования частоты фемтосекундного лазерного излучения 14
1.1.1. Фазовый синхронизм 17
1.1.2. Некритичное по частоте взаимодействие 30
1.1.3. Кубическая нелинейность 51
1.1.4. Выводы 52
1.2. Анализ дисперсионных и нелинейных свойств кристаллов 53
1.2.1. Режим некритичного по частоте синхронизма в одноосных кристаллах при генерации второй гармоники 53
1.2.2. Режим некритичного по частоте синхронизма в двухосных кристаллах при генерации второй гармоники 56
1.2.3. Выводы 60
1.3. Спектральный метод исследования динамики трехчастотиого взаимодействия в нелинейно-оптических кристаллах 61
1.3.1. Описание спектральной модели 63
1.3.2. Ограничения модели 68
1.3.3. Анализ влияния дисперсии поглощения на характеристики генерируемого излучения 73
1.3.4. Метод управления длительностью (спектром) генерируемого излучения при трехчастотном взаимодействии в режиме близком к групповому синхронизму 80
1.3.5. Выводы 91

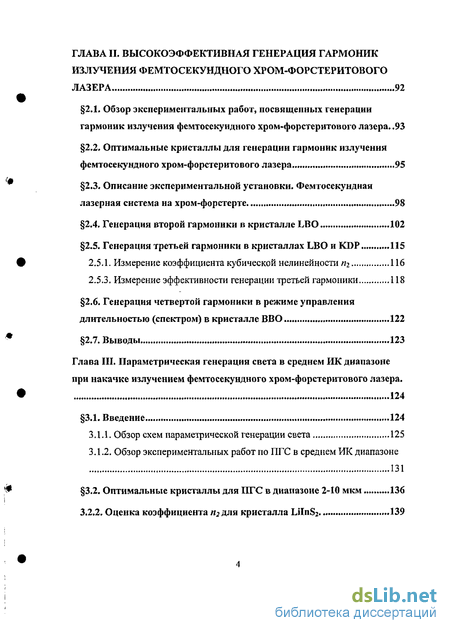

Глава II. Высокоэффективная генерация гармоник излучения фемтосекундного хром-форстеритового лазера 92
2.1. Обзор экспериментальных работ, посвященных генерации гармоник излучения фемтосекундного хром-форстеритового лазера.,93
2.2. Оптимальные кристаллы для генерации гармоник излучения фемтосекундного хром-форстеритового лазера 95
2.3. Описание экспериментальной установки. Фемтосекундная лазерная система на хром-фор стерте 98
2.4. Генерация второй гармоники в кристалле LBO 102
2.5. Генерация третьей гармоники в кристаллах LBO и KDP 115
2.5.1. Измерение коэффициента кубической нелинейности пг 116
2.5.3. Измерение эффективности генерации третьей гармоники 118
2.6. Генерация четвертой гармоники в режиме управления длительностью (спектром) в кристалле ВВО 122
2.7. Выводы 123
Глава III. Параметрическая генерация света в среднем ИК диапазоне при накачке излучением фемтосекундного хром-форстеритового лазера . 124
3.1. Введение 124
3.1.1. Обзор схем параметрической генерации света 125
3.1.2. Обзор экспериментальных работ по ПГС в среднем ИК диапазоне 131
3.2. Оптимальные кристаллы для ПГС в диапазоне 2-Ю мкм 136
3.2.2. Оценка коэффициента itj для кристалла LiInS2 139

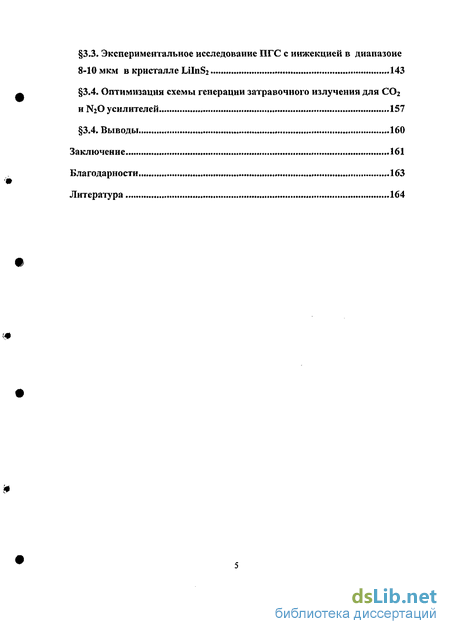

3.3. Экспериментальное исследование ПГС с инжекцией в диапазоне 8-10 мкм в кристалле LiInS2 143
3.4. Оптимизация схемы генерации затравочного излучения для С02 и N2O усилителей 157
3.4, Выводы 160
Заключение 161
Благодарности 163
Литература 164
- Фазовый синхронизм
- Режим некритичного по частоте синхронизма в двухосных кристаллах при генерации второй гармоники
- Оптимальные кристаллы для генерации гармоник излучения фемтосекундного хром-форстеритового лазера
- Обзор экспериментальных работ по ПГС в среднем ИК диапазоне

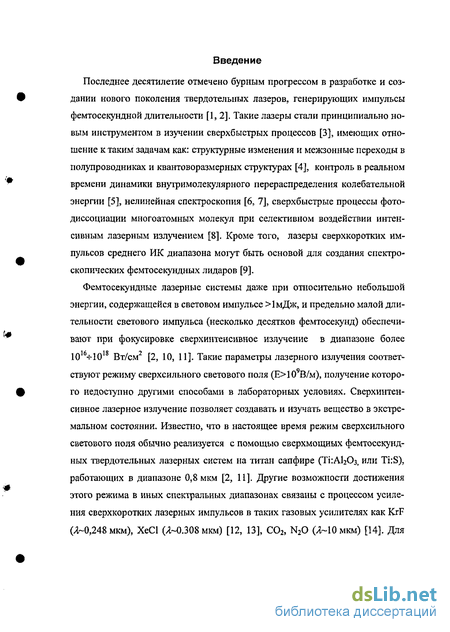

Введение к работе
Последнее десятилетие отмечено бурным прогрессом в разработке и создании нового поколения твердотельных лазеров, генерирующих импульсы фемтосекундной длительности [1, 2]. Такие лазеры стали принципиально новым инструментом в изучении сверхбыстрых процессов [3], имеющих отношение к таким задачам как: структурные изменения и межзонные переходы в полупроводниках и квантоворазмерных структурах [4], контроль в реальном времени динамики внутримолекулярного перераспределения колебательной энергии [5], нелинейная спектроскопия [6, 7], сверхбыстрые процессы фотодиссоциации многоатомных молекул при селективном воздействии интенсивным лазерным излучением [8]. Кроме того, лазеры сверхкоротких импульсов среднего ИК диапазона могут быть основой для создания спектроскопических фемтосекундных лидаров [9].
Фемтосекундные лазерные системы даже при относительно небольшой энергии, содержащейся в световом импульсе >1мДж, и предельно малой длительности светового импульса (несколько десятков фемтосекунд) обеспечивают при фокусировке сверхиитенсивное излучение в диапазоне более 1016-И018 Вт/см2 [2, 10, 11]. Такие параметры лазерного излучения соответствуют режиму сверхсильного светового поля (Е>10 В/м), получение которого недоступно другими способами в лабораторных условиях. Сверхинтенсивное лазерное излучение позволяет создавать и изучать вещество в экстремальном состоянии. Известно, что в настоящее время режим сверхсильного светового поля обычно реализуется с помощью сверхмощных фемтосекундных твердотельных лазерных систем на титан сапфире (Ті:АЬОз, или Ti:S), работающих в диапазоне 0,8 мкм [2, 11]. Другие возможности достижения этого режима в иных спектральных диапазонах связаны с процессом усиления сверхкоротких лазерных импульсов в таких газовых усилителях как KrF (Л~0,248 мкм), ХеС1 (Я-0.308 мкм) [12, 13], С02, N20 (Я-10 мкм) [14]. Для

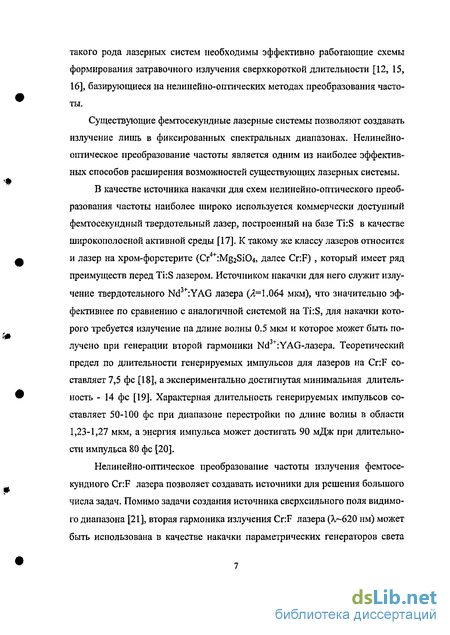

такого рода лазерных систем необходимы эффективно работающие схемы формирования затравочного излучения сверхкороткой длительности [12, 15, 16], базирующиеся на нелинейно-оптических методах преобразования частоты.
Существующие фемтосекундные лазерные системы позволяют создавать излучение лишь в фиксированных спектральных диапазонах. Нелинейно-оптическое преобразование частоты является одним из наиболее эффективных способов расширения возможностей существующих лазерных системы.
В качестве источника накачки для схем нелинейно-оптического преобразования частоты наиболее широко используется коммерчески доступный фемтосекундный твердотельный лазер, построенный на базе Ti:S в качестве широкополосной активной среды [17]. К такому же классу лазеров относится и лазер на хром-форстерите (Cr4+:Mg2Si04, далее Cr:F) , который имеет ряд преимуществ перед Ti:S лазером. Источником накачки для него служит излучение твердотельного Nd3+:YAG лазера (Л=1.064 мкм), что значительно эффективнее по сравнению с аналогичной системой на Ti:S, для накачки которого требуется излучение на длине волны 0.5 мкм и которое может быть получено при генерации второй гармоники Nd3+:YAG^a3epa. Теоретический предел по длительности генерируемых импульсов для лазеров на Cr:F составляет 7,5 фс [18], а экспериментально достигнутая минимальная длительность - 14 фс [19]. Характерная длительность генерируемых импульсов составляет 50-100 фс при диапазоне перестройки по длине волны в области 1,23-1,27 мкм, а энергия импульса может достигать 90 мДж при длительности импульса 80 фс [20].
Нелинейно-оптическое преобразование частоты излучения фемтосе-кундного Cr:F лазера позволяет создавать источники для решения большого числа задач. Помимо задачи создания источника сверхсильного поля видимого диапазона [21], вторая гармоника излучения Cr:F лазера (V-620 нм) может быть использована в качестве накачки параметрических генераторов света

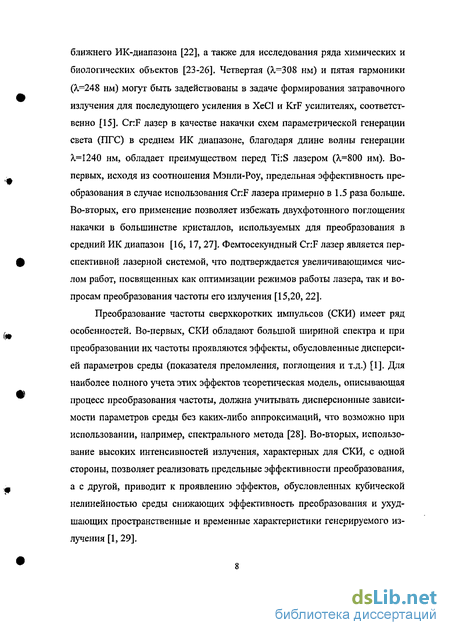

ближнего ИК-диапазона [22], а также для исследования ряда химических и биологических объектов [23-26]. Четвертая (А,=308 нм) и пятая гармоники (Я,=248 нм) могут быть задействованы в задаче формирования затравочного излучения для последующего усиления в ХеС1 и KrF усилителях, соответственно [15]. Cr:F лазер в качестве накачки схем параметрической генерации света (ПГС) в среднем ИК диапазоне, благодаря длине волны генерации Х=1240 нм, обладает преимуществом перед Ti:S лазером (Я=800 нм). Во-первых, исходя из соотношения Мэнли-Роу, предельная эффективность преобразования в случае использования Cr:F лазера примерно в 1.5 раза больше. Во-вторых, его применение позволяет избежать двухфотонного поглощения накачки в большинстве кристаллов, используемых для преобразования в средний ИК диапазон [16, 17,27]. Фемтосекундный Cr:F лазер является перспективной лазерной системой, что подтверждается увеличивающимся числом работ, посвященных как оптимизации режимов работы лазера, так и вопросам преобразования частоты его излучения [15,20, 22].
Преобразование частоты сверхкоротких импульсов (СКИ) имеет ряд особенностей. Во-первых, СКИ обладают большой шириной спектра и при преобразовании их частоты проявляются эффекты, обусловленные дисперсией параметров среды (показателя преломления, поглощения и т.д.) [1]. Для наиболее полного учета этих эффектов теоретическая модель, описывающая процесс преобразования частоты, должна учитывать дисперсионные зависимости параметров среды без каких-либо аппроксимаций, что возможно при использовании, например, спектрального метода [28]. Во-вторых, использование высоких интенсивностей излучения, характерных для СКИ, с одной стороны, позволяет реализовать предельные эффективности преобразования, а с другой, приводит к проявлению эффектов, обусловленных кубической нелинейностью среды снижающих эффективность преобразования и ухудшающих пространственные и временные характеристики генерируемого излучения [1,29].
Для достижения предельных эффективностей преобразования при условии сохранения пространственно-временных характеристик генерируемого излучения необходимо разработать подходы, позволяющие согласовать параметры оптимального кристалла-преобразователя и параметры преобразуемого излучения при минимизации эффектов, обусловленных дисперсией среды и кубической нелинейностью.

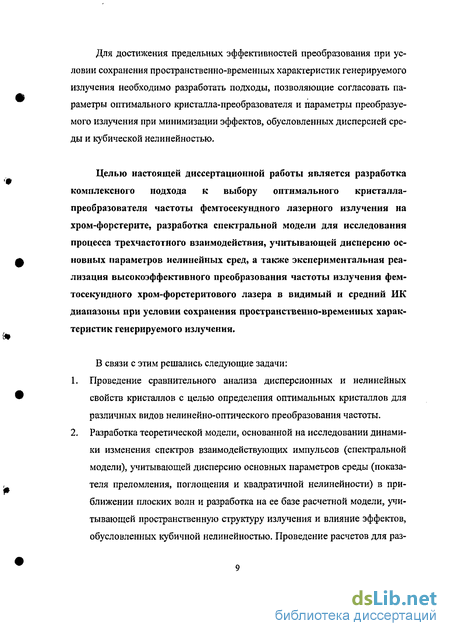

Целью настоящей диссертационной работы является разработка комплексного подхода к выбору оптимального кристалла-преобразователя частоты фемтосекундного лазерного излучения на хром-форстерите, разработка спектральной модели для исследования процесса трехчастотного взаимодействия, учитывающей дисперсию основных параметров нелинейных сред, а также экспериментальная реализация высокоэффективного преобразования частоты излучения фемтосекундного хром-форстеритового лазера в видимый и средний ИК диапазоны при условии сохранения пространственно-временных характеристик генерируемого излучения.
