Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов Журавлев Борис Иванович

Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов
<
Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов
>

Данный автореферат диссертации должен поступить в библиотеки в ближайшее время
Уведомить о поступлении

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - 240 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

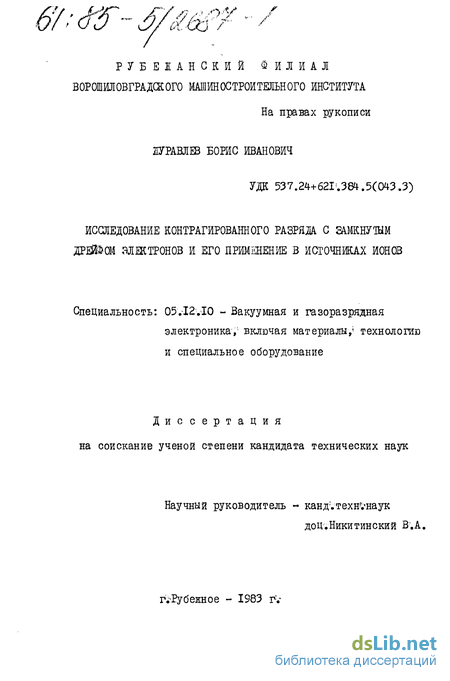

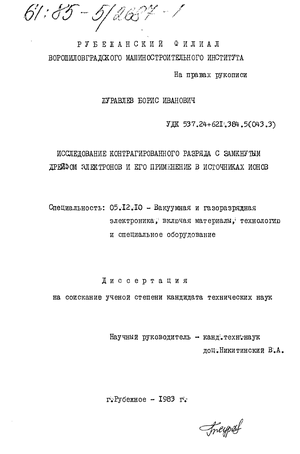

Журавлев Борис Иванович. Исследование контрагированного разряда с замкнутым дрейфом электронов и его применение в источниках ионов : ил РГБ ОД 61:85-5/2687

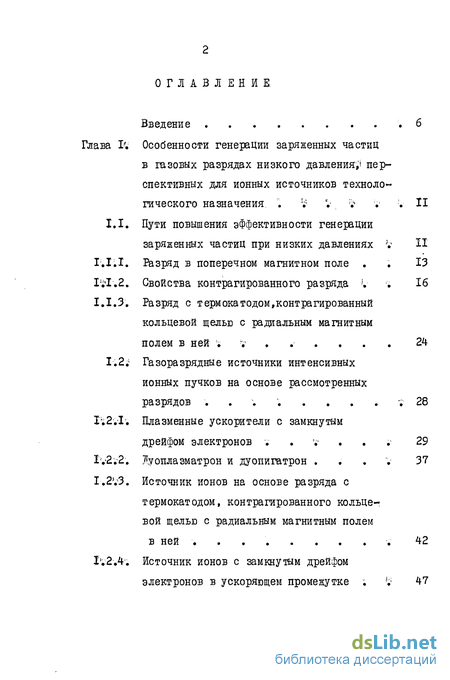

Содержание к диссертации

Введение б

Глава 1?. Особенности генерации заряженных частиц в газовых разрядах низкого давления:,* перспективных для ионных источников технологического назначения . v V :.ц v V II I.I. Пути повышения эффективности генерации

заряженных частиц при низких давлениях V II
Г.Г.І. Разряд в поперечном магнитном поле . . 13
1^1.2. Свойства контрагированного разряда v . 16
I.I.3. Разряд с термокатодом,контрагированный
кольцевой щелью с радиальным магнитным
полем в ней 'i v . 24

Г.2; Газоразрядные источники интенсивных ионных пучков на основе рассмотренных разрядов ........ v 28

1%2Л, Плазменные ускорители с замкнутым

дрейфом электронов . . ї . 29

Iv2.2. Дуоплазматрон и дуопигатрон . . . . 37

I.2V3. Источник ионов на основе разряда с

термокатодом, контрагированного кольцевой щелью с радиальным магнитным полем

в ней 42

ї'.2.4. Источник ионов с замкнутым дрейфом

электронов в ускоряющем промежутке ; ''.; 47

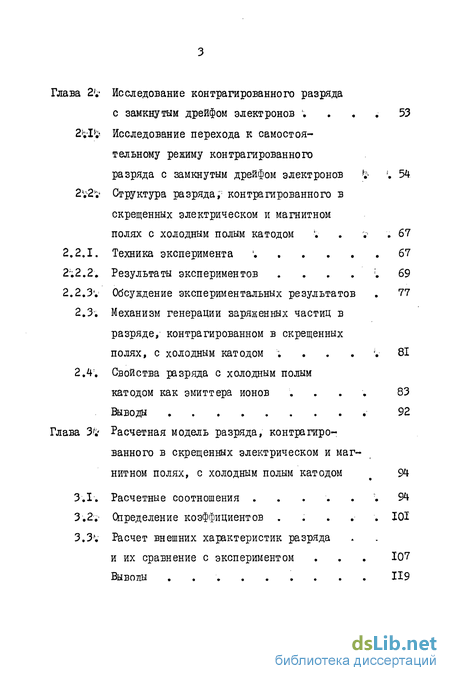

Глава 2'і' Исследование контрагированного разряда

с замкнутым дрейфом электронов 53

2^'Ifc Исследование перехода к самостоятельному режиму контрагированного разряда с замкнутым дрейфом электронов fc '. 54 21.2^ Структура разряда,1 контрагированного в скрещенных электрическом и магнитном полях с холодным полым катодом „ . v .67

2.2.1. Техника эксперимента 67

2;.2.2. Результаты экспериментов . ... :. 69
2.2.3v Обсуждение экспериментальных результатов . 77
2.3; Механизм генерации заряженных частиц в
разряде, контратированном в скрещенных
полях, с холодным катодом ; v 81

2.4;. Свойства разряда с холодным полым

катодом как эмиттера ионов . ... 83

Выводы 92

Глава У'к Расчетная модель разряда, контрагированного в скрещенных электрическом и магнитном полях, с холодным полым катодом t 94

  1. Расчетные соотношения . . . ... 94

  2. Определение коэффициентов ..... І0Ї 3.3V Расчет внешних характеристик разряда

и их сравнение с экспериментом . . . 107
Выводы . 1X9

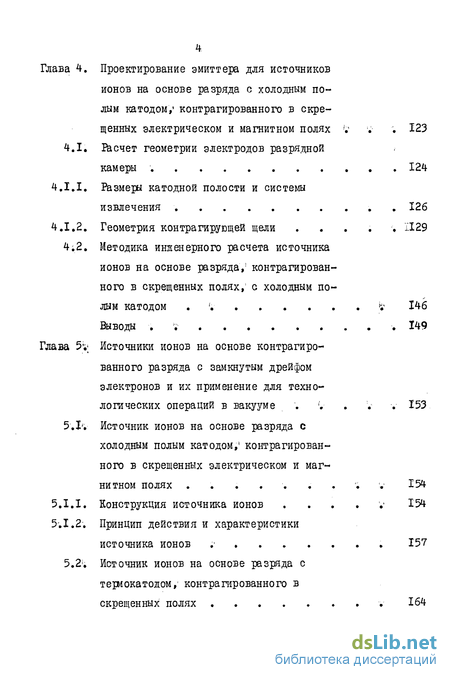

Глава 4. Проектирование эмиттера для источников ионов на основе разряда с холодным полым катодом,1 контрагированного в скрещенных электрическом и магнитном полях v ;. . 123 4.1. 3счет геометрии электродов разрядной

камеры 124

4.1.1. Размеры катодной полости и системы

извлечения 126

4.1.2. Геометрия контрагирующей щели ..... ЇІ29
4;2. Методика инженерного расчета источника

ионов на основе разряда,1 контрагирован
ного в скрещенных полях,' с холодным по
лым катодом . ' fc І4б

Выводы v 149

Глава 5v Источники ионов на основе контрагированного разряда с замкнутым дрейфом электронов и их применение для технологических операций в вакууме . v . . . 153

5.1v Источник ионов на основе разряда с

холодным полым катодом,' контрагированного в скрещенных электрическом и магнитном полях ......... 154

  1. Конструкция источника ионов . . . . . 154

  2. Принцип действия и характеристики

источника ионов ; 157

5.2і. Источник ионов на основе разряда с
термокатодом,' контрагированного в
скрещенных полях 164

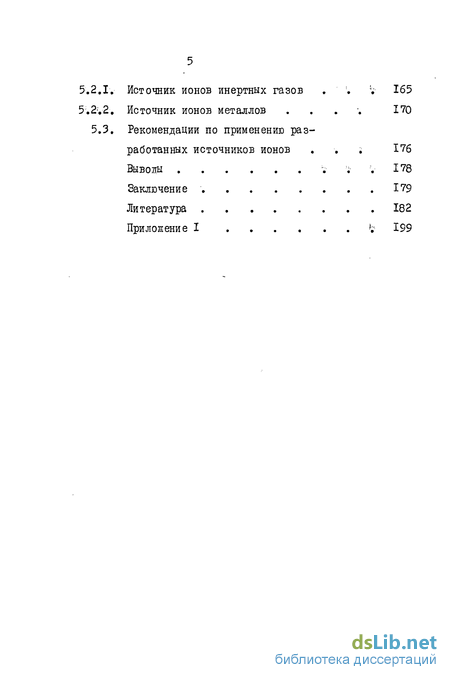

Источник ионов инертных газов . ;. v 165
Источник ионов металлов . 170
Рекомендации по применению раз
работанных источников ионов . , і 176

Выводы v ; V 178

Заключение 179

Литература 182

Приложение I ';< 199

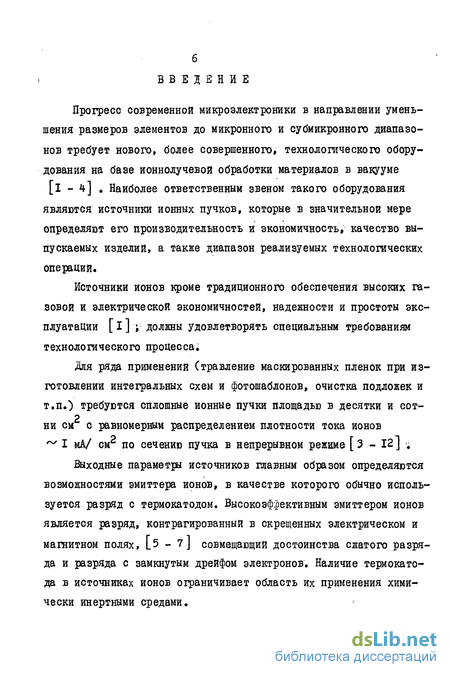

Введение к работе

Прогресе современной микроэлектроники в направлении уменьшения размеров элементов до микронного и субмикронного диапазонов требует нового, более совершенного, технологического оборудования на базе ионнолучевой обработки материалов в вакууме [і - 4] . Наиболее ответственным звеном такого оборудования являются источники ионных пучков, которые в значительной мере определяют его производительность и экономичность, качество выпускаемых изделий, а также диапазон реализуемых технологических операций.

Источники ионов кроме традиционного обеспечения высоких газовой и электрической экономичностей, надежности и простоты эксплуатации [ І ] і должны удовлетворять специальным требованиям технологического процесса.

Для ряда применений (травление маскированных пленок при изготовлении интегральных схем и фотошаблонов, очистка подложек и

т.п.) требуются сплошные ионные пучки площадью в десятки и сот-

ни см с равномерным распределением плотности тока ионов

~ I мА/ см2 по сечению пучка в непрерывном режиме [ 3 - 12] <;

Выходные параметры источников главным образом определяются возможностями эмиттера ионов, в качестве которого обычно используется разряд с термокатодом. Высокоэффективным эмиттером ионов является разряд, контрагированный в скрещенных электрическом и магнитном полях, [5-7] совмещающий достоинства сжатого разряда и разряда с замкнутым дрейфом электронов. Наличие термокатода в источниках ионов ограничивает область их применения химически инертными средами.

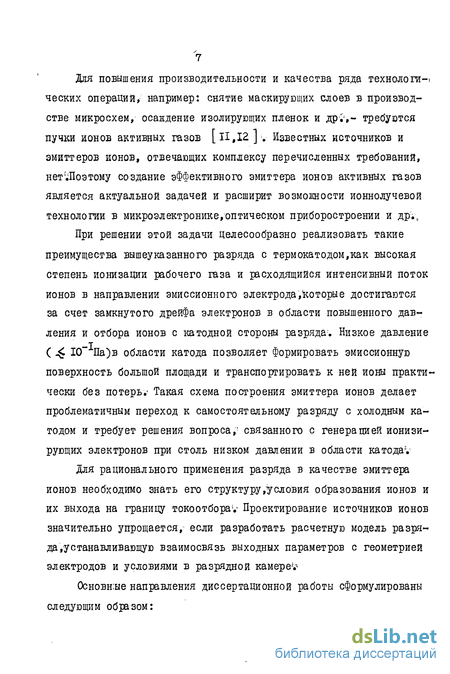

Для повышения производительности и качества ряда технологи-і ческих операций, например: снятие маскирующих слоев в производстве микросхем, осакдение изолирующих пленок и дрї,- требуются пучки ионов активных газов [11,12 Jv Известных источников и эмиттеров ионов, отвечающих комплексу перечисленных требований, нетЛ1оэтому создание эффективного эмиттера ионов активных газов является актуальной задачей и расширит возможности ионнолучевой технологии в микроэлектронике,оптическом приборостроении и др;-,

При решении этой задачи целесообразно реализовать такие преимущества вышеуказанного разряда с термокатодом,как высокая степень ионизации рабочего газа и расходящийся интенсивный поток ионов в направлении эмиссионного электрода,которые достигаются за счет замкнутого дрейфа электронов в области повышенного давления и отбора ионов с катодной стороны разряда-. Низкое давление ( ^ 10 Па)в области катода позволяет Формировать эмиссионную поверхность большой площади и транспортировать к ней ионы практически без потерь.' Такая схема построения эмиттера ионов делает проблематичным переход к самостоятельному разряду с холодным катодом и требует решения вопроса,1 связанного с генерацией ионизирующих электронов при столь низком давлении в области катодаv

Для рационального применения разряда в качестве эмиттера ионов необходимо знать его структуру,условия образования ионов и их выхода на границу токоотбора*.- Проектирование источников ионов значительно упрощается,- если разработать расчетную модель разряда ^устанавливающую взаимосвязь выходных параметров с геометрией электродов и условиями в разрядной камере1**

Основное направления диссертационной работы сформулированы следующим образом:

8 ;

экспериментальное исследование перехода к самостоятельному разряду с холодным катодом в электродной системе с кольцевым магнитным зазором в промежуточном электроде;

экспериментальное исследование условий существования, структуры и параметров разряда с холодным катодом;

разработка расчетной модели разряда и, на ее основе, методики инженерного расчета эмиттера ионов с холодным катодом;

разработка и совершенствование источников ионов различных веществ, включая ионы активных газов и тугоплавких металлов, на основе проведенных исследований и их внедрение в производство.

В ходе работы применялись следующие методы исследований:систематический анализ и обобщение литературных данных с целью использования последних достижений и выявления перспектив развития; методы электростатических зондов и задерживающего потенциала при экспериментальном исследовании параметров разряда, а также методы обработки зондовых и тормозных характеристик; различные аналитические методы с использованием средств вычислительной техники.

На защиту выносятся следующие основные научные положения
и результаты: „,,..-'
С I. Переход к самостоятельному разряду в эмиттере ионов с

[ кольцевой контра гирующей щелью в промежуточном ялектроде при ; отборе ионов в вакуум с катодной стороны сужения разряда достиг гается за счет размножения электронов как в катодной полости при ее линейных размерах, превышающих ширину щели более чем на порядок, так и в щели при увеличении радиального магнитного по-

9 ля в ней, и подключения промежуточного электрода к катоду,

2Г,- Минимальная "цена иона в разряде" с холодным полым катодом," контрагированном кольцевой щелью с радиальным магнитным полем в ней,1 обеспечивается при определенном соотношении энергетических затрат на образование ионов одним ионизирующим электроном в катоде и в щели,' которое регулируется параметром Холла, харак-) теризующим степень замагниченности ионизирующего электрона в щели1;-

3>, Оптимизирующим геометрическим фактором на получение максимальной электрической экономичности разряда является отношение глубины контрагирующей щели к ее ширине. Увеличение электрической экономичности за счет снижения потерь ионов на стенках щели при уменьшении отношения ограничено переходом к однокаскадной схеме размножения электронов с более высокой "ценой иона в разряде" V

4, Совокупность высоких электрической и газовой экономично-
стей, интенсивности пучка ионов активных газов, равномерности
распределения плотности тока ионов по сечению пучка большой пло
щади обеспечивается источниками ионов при использовании в них
для генерации заряженных частиц контрагированного разряда с зам
кнутым дрейфом электронов с холодным полым катодом.

5. Высокие коэффициент использования рабочего вещества и
содержание ионов тугоплавких металлов в пучке обеспечивают источ
ники ионов на основе контрагированного разряда с замкнутым
дрейфом электронов за счет катодного распыления требуемого метал
ла непосредственно в зону интенсивной генерации ионов при разме
щении его на центральном стержне в области сжатия разряда и по-

10 даче на стержень отрицательного потенциала относительно катода.-

В первой главе рассматриваются особенности разрядов, перспективных для технологических источников интенсивных ионных пучков большой площади поперечного сечения, конструкции и параметры источников на основе таких разрядов, определяются основные направления работы;.

Вторая глава посвящена экспериментальному исследованию перехода к самостоятельному разряду с холодным катодом, исследованию структуры и эмиссионных свойств разряда с холодным катодом, обоснованию механизма генерации заряженных частиц в разряде.

Третья глава посвящена разработке расчетной модели разряда, расчету внешних характеристик разряда и их сравнению с экспериментальными даннымиv

В четвертой главе предложена методика инженерного расчета геометрических размеров электродов разрядной камеры, определяющих образование ионов и их выход в пучок, а также выбор режима работы источника ионов.

В пятой главе приводятся конструкции и выходные параметры источников ионов технологического назначения, разработанные в результате проведенных исследований, и основные результаты их внедрения в производство'.
