Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане Митрофанов Андрей Анатольевич

Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане
<
Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

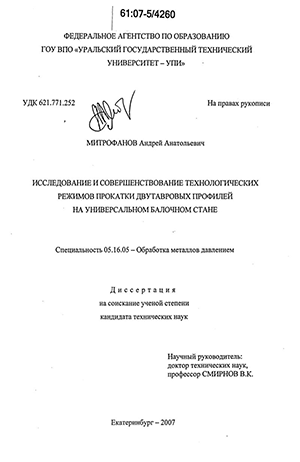

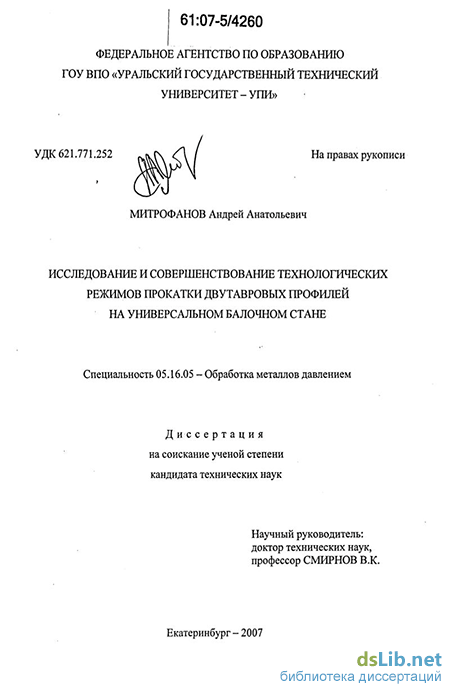

Митрофанов Андрей Анатольевич. Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане : диссертация ... кандидата технических наук : 05.16.05 Екатеринбург, 2007 167 с., Библиогр.: с. 110-114 РГБ ОД, 61:07-5/4260

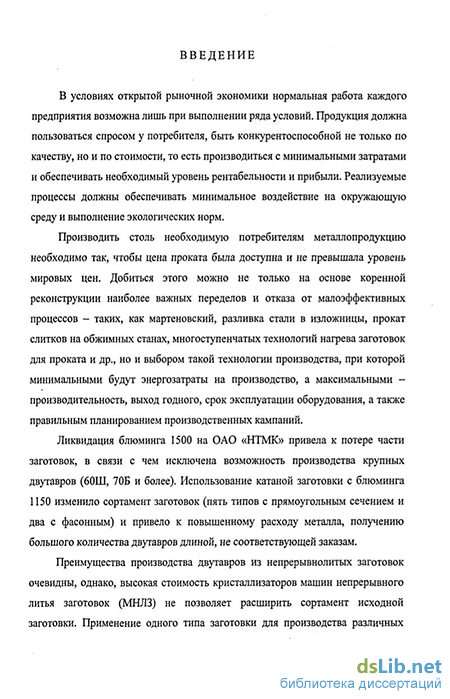

Введение к работе

Актуальность работы. В рыночных условиях продукция металлургических предприятий должна быть конкурентоспособной по качеству и по стоимости Для этого необходимо создавать новые технологические процессы производства проката и совершенствовать существующие

Современный подход к совершенствованию технологических процессов прокатки основывается на разработке математических моделей, применение которых позволяет выбирать рациональные параметры производственного процесса (обжатия, скорость прокатки, температура раската и др), обеспечивающие получение прокатных профилей с заданными размерами, требуемыми механическими свойствами при рациональной загрузке рабочих клетей по усилию и крутящему моменту

Поэтому совершенствование технологических параметров прокатки двутавровых профилей на универсальном балочном стане на основе разработанной математической модели является актуальной задачей

Цель работы. Целью работы является разработка и внедрение рациональных режимов прокатки двутавровых балок на универсальном балочном стане (УБС) Для выполнения поставленной цели необходимо решить следующие задачи

1 Исследовать формоизменение металла при прокатке двутавровых балок
и разработать методику определения параметров формоизменения,
позволяющую автоматизировать процесс расчета калибровки прокатных валков

2 Исследовать температурный режим прокатки, определить
распределение температуры по элементам двутаврового профиля, рассчитать
температуру раската по проходам для всего сортамента нормальных,
широкополочных и колонных двутавров

3 Исследовать скоростной и динамический режимы прокатки двутавров в
универсальной и вспомогательной клетях и, в частности, определить частоту
вращения валков в момент захвата и выброса раската валками, в момент
прокатки с постоянной скоростью

3 \

4 Определить режим прокатки двутавров, позволяющий уменьшить усилия на вертикальные валки и тем самым повысить долговечность подшипников Научная новизна работы заключается в следующем

  1. Разработана математическая модель расчета калибровки валков для прокатки нормальных, широкополочных и колонных балок на основе статистического обобщения действующих калибровок валков Получены формулы в виде уравнений регрессии, позволяющие рассчитывать размеры калибров по проходам для всего сортамента двутавровых балок, прокатываемых на универсальном балочном стане

  2. В результате статистического анализа скоростного режима прокатки двутавровых профилей на УБС получена формула для определения частоты вращения горизонтальных валков универсальных клетей при прокатке с постоянной скоростью в зависимости от размера и типа балки, номера группы клетей и номера прохода, а также определена частота вращения валков в момент захвата и выброса раската из валков

  3. На основе промышленных исследований получены закономерности распределения температуры поверхности элементов профиля для разных типов балок

  4. Разработана методика расчета температуры металла при прокатке двутавровых профилей на универсальном балочном стане, учитывающая потери тепла излучением, повышение температуры за счет перехода механической энергии деформации в тепловую, потери тепла за счет конвекции, а также тепловое взаимодействие стенки и полки двутавра

Практическая ценность работы заключается в следующем

1 Разработан алгоритм расчета параметров формоизменения при
прокатке двутавровых балок на УБС, позволяющий автоматизировать расчет
калибровки прокатных валков

2 Результаты расчетов энергосиловых параметров прокатки двутавровых
балок в универсальных клетях, выполненных в электронных таблицах MS Excel

для 47 типоразмеров, позволяют в автоматизированном режиме выявлять резервы совершенствования технологии прокатки двутавровых балок на УБС.

3 Разработан новый метод расчета количества заготовок для производства готового проката, основанный на определении необходимого количества мерных штанг для выполнения требуемого заказа

Реализация результатов работы состоит в следующем

1 Для отдельных двутавровых профилей предложены новые режимы
деформации на универсальном балочном стане, при которых усилия,
действующие на вертикальные валки, снижены на 15 - 40 %

  1. Новый метод расчета количества заготовок для производства готового проката позволил сократить на складе готовой продукции цеха прокатки широкополочных балок (ЦПТТТБ) количество металла, не обеспеченного заказами, с 2500 до 100 т

  2. Разработаны наглядные пособия в виде расчетов, таблиц, выдаваемые на участки универсального балочного стана, отделки и отгрузки металла, позволяющие достигать расчетных показателей производственного процесса и направленные на рациональное использование прокатываемого металла

4 Разработана программа «ПЛАНИРОВАНИЕ», которая позволяет
оперативно в автоматизированном режиме распределять по суткам очередность
производства отдельных профилей, с учетом особенностей технологии
производства каждого профиля

5 Формулы для расчета формоизменения и энергосиловых параметров,
полученные в диссертационной работе, были использованы студентами
НТИ(ф) УГТУ-УПИ и ГОУ СПО «Нижнетагильский горно-металлургический
колледж имени Б А и МБ Черепановых» при выполнении дипломных
проектов по разработке технологии производства двутавров на универсальном
балочном стане ОАО «НТМК»

Апробация работы. Основные положения и результаты работы докладывались и обсуждались на следующих конференциях и семинарах

1 XXXII научно-техническая конференция молодых специалистов
ОАО «НТМК» - г Нижний Тагил, 2000 г

2 I международная научно-техническая конференция молодых
специалистов предприятий и учебных заведений металлургической
промышленности - г Магнитогорск, ОАО «ММК», 2001 г

3 ХХХПІ научно-техническая конференция молодых специалистов
ОАО «НТМК» - г Нижний Тагил, 2001 г

4 Совместная научно-техническая конференция молодых специалистов
ОАО «ЗСМК» и ОАО «КМК» - г Новокузнецк, 2002 г

5 Научно-техническая конференция молодых специалистов
«АЗОВСТАЛЬ - 2002» - г Мариуполь, 2002 г

6 Научно-техническая конференция молодых специалистов предприятий,
входящих в УК «ЕвразХолдинг», посвященная 40-летию Западно-Сибирского
металлургического комбината - г. Новокузнецк, 2004 г

7 XXXVI Международная научно-техническая конференция молодых
специалистов «Предприятиям «ЕвразХолдинга» - развитие и качество» -
г. Нижний Тагил, 2004 г

8 IV Международная научно-техническая конференция молодых
специалистов «Металл-2004» - г Жлобин, 2004 г

9 Первая конференция молодых специалистов «Металлургия XXI века»
- Москва, ВНИИМЕТМАШ, 2005 г

10 Технологический форум «Технология сортовой прокатки»
г Мёнхенгладбах (Германия), SMS Meer Gmbh, 2005 г

  1. XXXVII Международная научно-техническая конференция молодых специалистов ОАО «НТМК» - г Нижний Тагил, 2005 г

  2. Первый международный научно-практический семинар «Уральская научно-педагогическая школа по обработке металлов давлением им А Ф Головина»- - г Екатеринбург, 2006 г

  1. Второй международный научно-практический семинар «Уральская научно-педагогическая школа по обработке металлов давлением им АФ. Головина» - г Екатеринбург, 2007 г

  2. XII отчетная научная конференция молодых ученых ГОУ ВПО «УГТУ-УПИ» - г Екатеринбург, 2007 г

Публикации. Основное содержание диссертационной работы опубликовано в 10 печатных статьях, в том числе одна - в рецензируемом издании

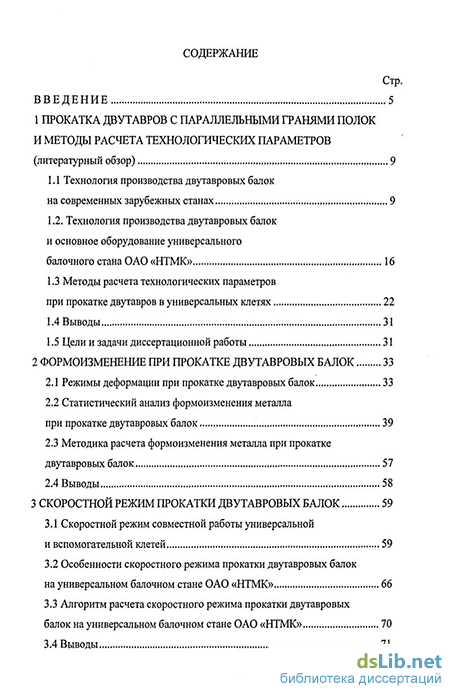

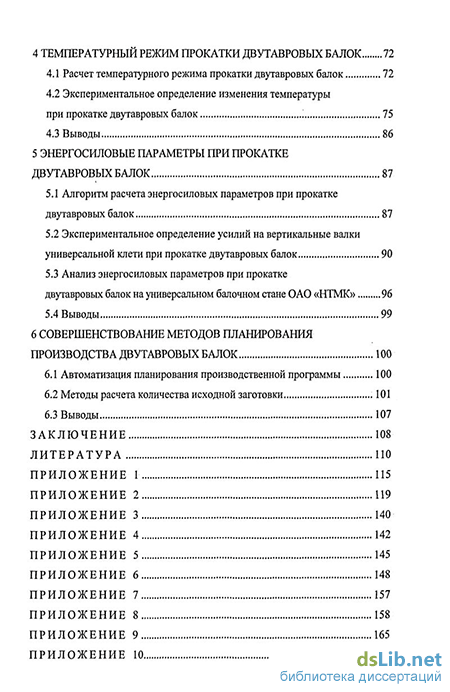

Структура и объем работы. Диссертация состоит из введения, 6 глав, заключения, 40 рисунков, 73 таблиц, 10 приложений, изложена на 167 страницах машинописного текста, библиографический список содержит 52 наименования
