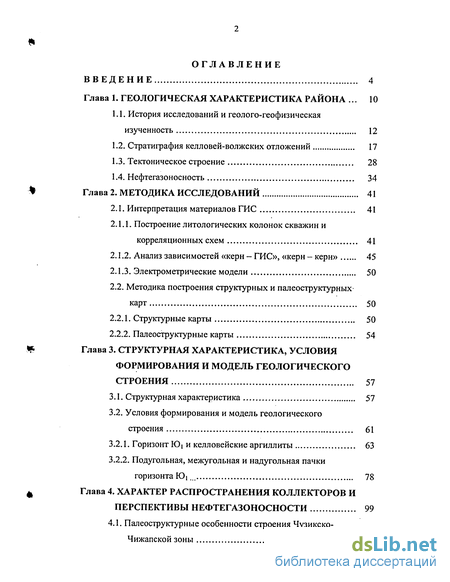

Содержание к диссертации
Введение
Глава 1. ГЕОЛОГИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЙОНА . 10
1.1. История исследований и геолого-геофизическая изученность 12
1.2. Стратиграфия келловей-волжских отложений 17
1.3. Тектоническое строение 28
1.4. Нефтегазоносность 34
Глава 2. МЕТОДИКА ИССЛЕДОВАНИЙ 41
2.1. Интерпретация материалов ГИС 41
2.1.1. Построение литологических колонок скважин и корреляционных схем 41
2.1.2. Анализ зависимостей «керн - ГИС», «керн - керн» 45
2.1.3. Электрометрические модели 50
2.2. Методика построения структурных и палеоструктурных карт 50
2.2.1. Структурные карты 50
2.2.2. Палеоструктурные карты 54
Глава 3. СТРУКТУРНАЯ ХАРАКТЕРИСТИКА, УСЛОВИЯ ФОРМИРОВАНИЯ И МОДЕЛЬ ГЕОЛОГИЧЕСКОГО СТРОЕНИЯ 57
3.1. Структурная характеристика 57
3.2. Условия формирования и модель геологического строения 61
3.2.1. Горизонт Юі и келловейские аргиллиты 63
3.2.2. Подугольная, межугольная и надугольная пачки горизонта 78
Глава 4. ХАРАКТЕР РАСПРОСТРАНЕНИЯ КОЛЛЕКТОРОВ И ПЕРСПЕКТИВЫ НЕФТЕГАЗОНОСНОСТИ 99
4.1. Палеоструктурные особенности строения Чузикско- Чижапской зоны 99

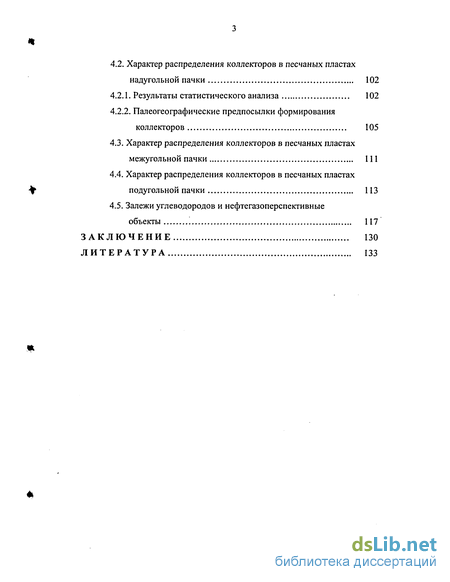

4.2. Характер распределения коллекторов в песчаных пластах надугольной пачки 102
4.2.1. Результаты статистического анализа 102
4.2.2. Палеогеографические предпосылки формирования коллекторов 105
4.3. Характер распределения коллекторов в песчаных пластах межугольной пачки 111
4.4. Характер распределения коллекторов в песчаных пластах подугольной пачки 113
4.5. Залежи углеводородов и нефтегазоперспективные объекты 117
ЗАКЛЮЧЕНИЕ 130
ЛИТЕРАТУРА 133
- История исследований и геолого-геофизическая изученность
- Интерпретация материалов ГИС
- Структурная характеристика

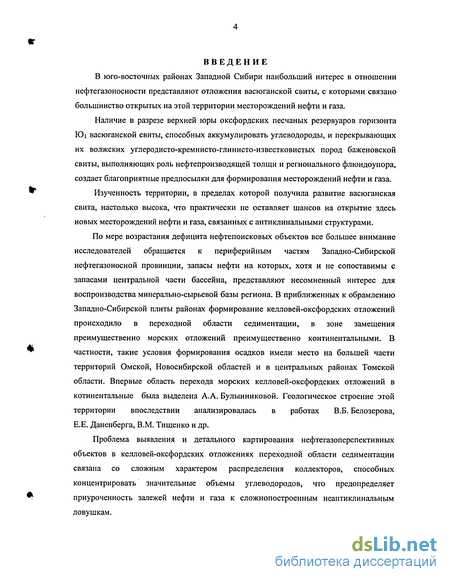

Введение к работе
В юго-восточных районах Западной Сибири наибольший интерес в отношении нефтегазоносности представляют отложения васюганской свиты, с которыми связано большинство открытых на этой территории месторождений нефти и газа.
Наличие в разрезе верхней юры оксфордских песчаных резервуаров горизонта Ю| васюганской свиты, способных аккумулировать углеводороды, и перекрывающих их волжских углеродисто-кремнисто-глинисто-известковистых пород баженовской свиты, выполняющих роль нефтепроизводящей толщи и регионального флюидоупора, создает благоприятные предпосылки для формирования месторождений нефти и газа.
Изученность территории, в пределах которой получила развитие васюганская свита, настолько высока, что практически не оставляет шансов на открытие здесь новых месторождений нефти и газа, связанных с антиклинальными структурами.
По мере возрастания дефицита нефтепоисковых объектов все большее внимание исследователей обращается к периферийным частям Западно-Сибирской нефтегазоносной провинции, запасы нефти на которых, хотя и не сопоставимы с запасами центральной части бассейна, представляют несомненный интерес для воспроизводства минерально-сырьевой базы региона. В приближенных к обрамлению Западно-Сибирской плиты районах формирование келловей-оксфордских отложений происходило в переходной области седиментации, в зоне замещения преимущественно морских отложений преимущественно континентальными. В частности, такие условия формирования осадков имели место на большей части территорий Омской, Новосибирской областей и в центральных районах Томской области. Впервые область перехода морских келловей-оксфордских отложений в котинентальные была выделена А.А. Булынниковой. Геологическое строение этой территории впоследствии анализировалась в работах В.Б. Белозерова, Е.Е. Даненберга, В.М. Тищенко и др.
Проблема выявления и детального картирования нефтегазоперспективных объектов в келловей-оксфордских отложениях переходной области седиментации связана со сложным характером распределения коллекторов, способных концентрировать значительные объемы углеводородов, что предопределяет приуроченность залежей нефти и газа к сложнопостроенным неантиклинальным ловушкам.

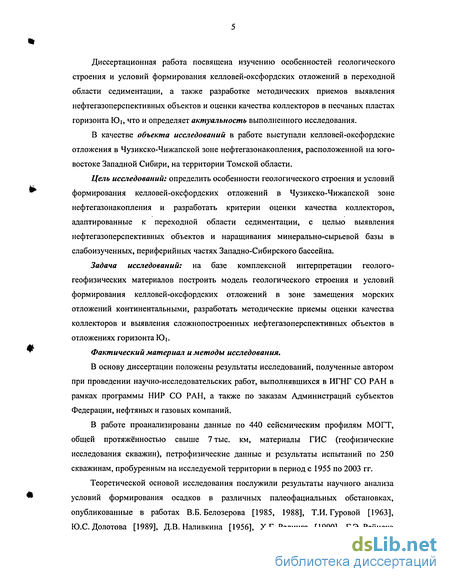

Диссертационная работа посвящена изучению особенностей геологического строения и условий формирования келловей-оксфордских отложений в переходной области седиментации, а также разработке методических приемов выявления нефтегазоперспективных объектов и оценки качества коллекторов в песчаных пластах горизонта Юь что и определяет актуальность выполненного исследования.
В качестве объекта исследований в работе выступали келловей-оксфордские отложения в Чузикско-Чижапской зоне нефтегазонакопления, расположенной на юго-востоке Западной Сибири, на территории Томской области.
Цель исследований: определить особенности геологического строения и условий формирования келловей-оксфордских отложений в Чузикско-Чижапской зоне нефтегазонакопления и разработать критерии оценки качества коллекторов, адаптированные к переходной области седиментации, с целью выявления нефтегазоперспективных объектов и наращивания минерально-сырьевой базы в слабоизученных, периферийных частях Западно-Сибирского бассейна.
Задача исследований: на базе комплексной интерпретации геолого-геофизических материалов построить модель геологического строения и условий формирования келловей-оксфордских отложений в зоне замещения морских отложений континентальными, разработать методические приемы оценки качества коллекторов и выявления сложнопостроенных нефтегазоперспективных объектов в отложениях горизонта Ю|.
Фактический материал и методы исследования.
В основу диссертации положены результаты исследований, полученные автором при проведении научно-исследовательских работ, выполнявшихся в ИГНГ СО РАН в рамках программы НИР СО РАН, а также по заказам Администраций субъектов Федерации, нефтяных и газовых компаний.
В работе проанализированы данные по 440 сейсмическим профилям МОГТ, общей протяжённостью свыше 7 тыс. км, материалы ГИС (геофизические исследования скважин), петрофизические данные и результаты испытаний по 250 скважинам, пробуренным на исследуемой территории в период с 1955 по 2003 гг.
Теоретической основой исследования послужили результаты научного анализа условий формирования осадков в различных палеофациальных обстановках, опубликованные в работах В.Б. Белозерова [1985, 1988], Т.И.Гуровой [1963], Ю.С.Долотова [1989], Д.В. Наливкина [1956], Х.Г. Рединга [1990], Г.Э. Рейнека

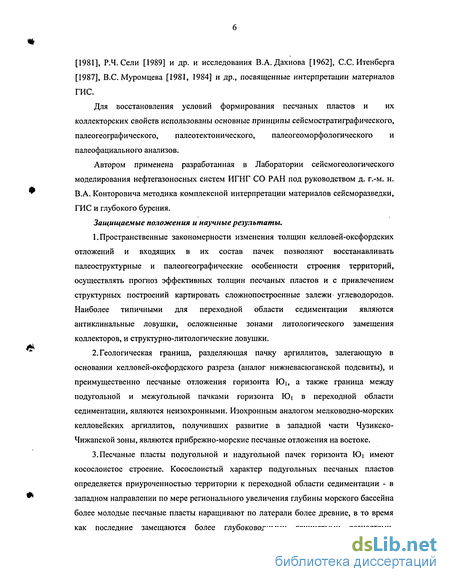

[1981], Р.Ч. Сели [1989] и др. и исследования В.А. Дахнова [1962], С.С. Итенберга [1987], В.С.Муромцева [1981, 1984] и др., посвященные интерпретации материалов ГИС.
Для восстановления условий формирования песчаных пластов и их коллекторских свойств использованы основные принципы сейсмостратиграфического, палеогеографического, палеотектонического, палеогеоморфологического и палеофациального анализов.
Автором применена разработанная в Лаборатории сейсмогеологического моделирования нефтегазоносных систем ИГНГ СО РАН под руководством д. г.-м. н. В.А. Конторовича методика комплексной интерпретации материалов сейсморазведки, ГИС и глубокого бурения.
Защищаемые положения и научные результаты.
Пространственные закономерности изменения толщин келловей-оксфордских отложений и входящих в их состав пачек позволяют восстанавливать палеоструктурные и палеогеографические особенности строения территорий, осуществлять прогноз эффективных толщин песчаных пластов и с привлечением структурных построений картировать сложнопостроенные залежи углеводородов. Наиболее типичными для переходной области седиментации являются антиклинальные ловушки, осложненные зонами литологического замещения коллекторов, и структурно-литологические ловушки.
Геологическая граница, разделяющая пачку аргиллитов, залегающую в основании келловей-оксфордского разреза (аналог нижневасюганской подсвиты), и преимущественно песчаные отложения горизонта Юі, а также граница между подугольной и межугольной пачками горизонта Юі в переходной области седиментации, являются неизохронными. Изохронным аналогом мелководно-морских келловейских аргиллитов, получивших развитие в западной части Чузикско-Чижапской зоны, являются прибрежно-морские песчаные отложения на востоке.
3.Песчаные пласты подугольной и надугольной пачек горизонта Юі имеют косослоистое строение. Косослоистый характер подугольных песчаных пластов определяется приуроченностью территории к переходной области седиментации - в западном направлении по мере регионального увеличения глубины морского бассейна более молодые песчаные пласты наращивают по латерали более древние, в то время как последние замещаются более глубоководными глинистыми разностями.

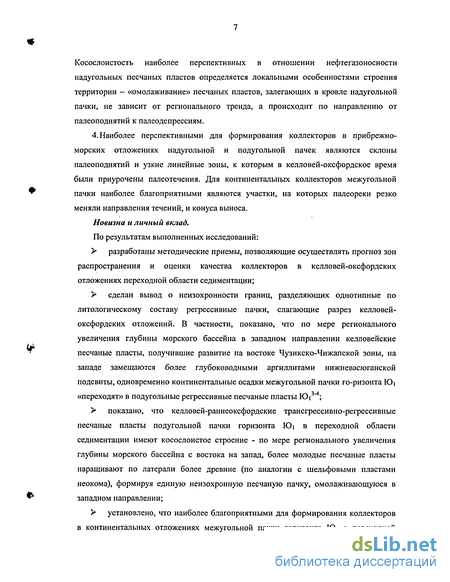

Косослоистость наиболее перспективных в отношении нефтегазоносности надугольных песчаных пластов определяется локальными особенностями строения территории - «омолаживание» песчаных пластов, залегающих в кровле надугольнои пачки, не зависит от регионального тренда, а происходит по направлению от палеоподнятий к палеодепрессиям.
4. Наиболее перспективными для формирования коллекторов в прибрежно-морских отложениях надугольнои и подугольной пачек являются склоны палеоподнятий и узкие линейные зоны, к которым в келловей-оксфордское время были приурочены палеотечения. Для континентальных коллекторов межугольной пачки наиболее благоприятными являются участки, на которых палеореки резко меняли направления течений, и конуса выноса.
Новизна и личный вклад.
По результатам выполненных исследований:
разработаны методические приемы, позволяющие осуществлять прогноз зон распространения и оценки качества коллекторов в келловей-оксфордских отложениях переходной области седиментации;
сделан вывод о неизохронности границ, разделяющих однотипные по литологическому составу регрессивные пачки, слагающие разрез келловей-оксфордских отложений. В частности, показано, что по мере регионального увеличения глубины морского бассейна в западном направлении келловейские песчаные пласты, получившие развитие на востоке Чузикско-Чижапской зоны, на западе замещаются более глубоководными аргиллитами нижневасюганской подсвиты, одновременно континентальные осадки межугольной пачки го-ризонта Ю| «переходят» в подугольные регрессивные песчаные пласты Юі3"4;
показано, что келловей-раннеоксфордские трансгрессивно-регрессивные песчаные пласты подугольной пачки горизонта Юі в переходной области седиментации имеют косослоистое строение - по мере регионального увеличения глубины морского бассейна с востока на запад, более молодые песчаные пласты наращивают по латерали более древние (по аналогии с шельфовыми пластами неокома), формируя единую неизохронную песчаную пачку, омолаживающуюся в западном направлении;
установлено, что наиболее благоприятными для формирования коллекторов в континентальных отложениях межугольной пачки горизонта Ю| в переходной

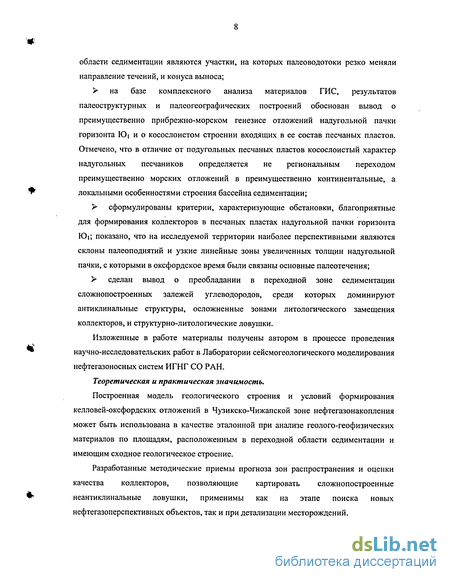

области седиментации являются участки, на которых палеоводотоки резко меняли направление течений, и конуса выноса;
на базе комплексного анализа материалов ГИС, результатов палеоструктурных и палеогеографических построений обоснован вывод о преимущественно прибрежно-морском генезисе отложений надугольной пачки горизонта Юі и о косослоистом строении входящих в ее состав песчаных пластов. Отмечено, что в отличие от подугольных песчаных пластов косослоистый характер надугольных песчаников определяется не региональным переходом преимущественно морских отложений в преимущественно континентальные, а локальными особенностями строения бассейна седиментации;
сформулированы критерии, характеризующие обстановки, благоприятные для формирования коллекторов в песчаных пластах надугольной пачки горизонта Юі; показано, что на исследуемой территории наиболее перспективными являются склоны палеоподнятий и узкие линейные зоны увеличенных толщин надугольной пачки, с которыми в оксфордское время были связаны основные палеотечения;
сделан вывод о преобладании в переходной зоне седиментации сложнопостроенных залежей углеводородов, среди которых доминируют антиклинальные структуры, осложненные зонами литологического замещения коллекторов, и структурно-литологические ловушки.
Изложенные в работе материалы получены автором в процессе проведения научно-исследовательских работ в Лаборатории сейсмогеологического моделирования нефтегазоносных систем ИГНГ СО РАН.
Теоретическая и практическая значимость.
Построенная модель геологического строения и условий формирования келловей-оксфордских отложений в Чузикско-Чижапской зоне нефтегазонакопления может быть использована в качестве эталонной при анализе геолого-геофизических материалов по площадям, расположенным в переходной области седиментации и имеющим сходное геологическое строение.
Разработанные методические приемы прогноза зон распространения и оценки качества коллекторов, позволяющие картировать сложнопостроенные неантиклинальные ловушки, применимы как на этапе поиска новых нефтегазоперспективных объектов, так и при детализации месторождений.

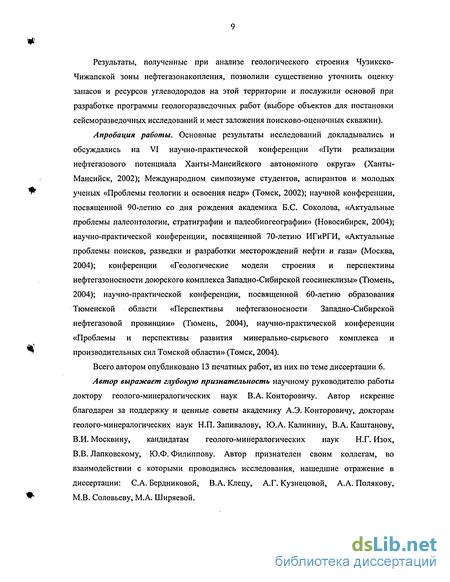

Результаты, полученные при анализе геологического строения Чузикско-Чижапской зоны нефтегазонакопления, позволили существенно уточнить оценку запасов и ресурсов углеводородов на этой территории и послужили основой при разработке программы геологоразведочных работ (выборе объектов для постановки сейсморазведочных исследований и мест заложения поисково-оценочных скважин).
Апробация работы. Основные результаты исследований докладывались и обсуждались на VI научно-практической конференции «Пути реализации нефтегазового потенциала Ханты-Мансийского автономного округа» (Ханты-Мансийск, 2002); Международном симпозиуме студентов, аспирантов и молодых ученых «Проблемы геологии и освоения недр» (Томск, 2002); научной конференции, посвященной 90-летию со дня рождения академика Б.С. Соколова, «Актуальные проблемы палеонтологии, стратиграфии и палеобиогеографии» (Новосибирск, 2004); научно-практической конференции, посвященной 70-летию ИГиРГИ, «Актуальные проблемы поисков, разведки и разработки месторождений нефти и газа» (Москва, 2004); конференции «Геологические модели строения и перспективы нефтегазоносности доюрского комплекса Западно-Сибирской геосинеклизы» (Тюмень, 2004); научно-практической конференции, посвященной 60-летию образования Тюменской области «Перспективы нефтегазоносности Западно-Сибирской нефтегазовой провинции» (Тюмень, 2004), научно-практической конференции «Проблемы и перспективы развития минерально-сырьевого комплекса и производительных сил Томской области» (Томск, 2004).
Всего автором опубликовано 13 печатных работ, из них по теме диссертации 6.
Автор выражает глубокую признательность научному руководителю работы доктору геолого-минералогических наук В.А. Конторовичу. Автор искренне благодарен за поддержку и ценные советы академику А.Э. Конторовичу, докторам геолого-минералогических наук Н.П. Запивалову, Ю.А. Калинину, В.А. Каштанову, В.И. Москвину, кандидатам геолого-минералогических наук Н.Г. Изох, В.В. Лапковскому, Ю.Ф. Филиппову. Автор признателен своим коллегам, во взаимодействии с которыми проводились исследования, нашедшие отражение в диссертации: С.А. Бердниковой, В.А. Клецу, А.Г. Кузнецовой, А.А. Полякову, М.В. Соловьеву, М.А. Ширяевой.
История исследований и геолого-геофизическая изученность
Изучение геологического строения и перспектив нефтегазоносности юго-восточных районов Западной Сибири геолого-геофизическими методами было начато в конце 40-х годов. Первые исследования, датируемые 1947-1951 гг., включали геологическую съёмку масштаба 1:1 000 000.
В 1954-1956 годах аэромагнитной съёмкой масштаба 1:200 000 была покрыта площадь бассейна рек Чижапка-Чузик. По результатам этих работ был сделан вывод об унаследованности древних форм рельефа отложениями платформенного чехла. Наряду с аэромагнитной съемкой масштаба 1:500 000 для изучения глубинного строения фундамента в рассматриваемом регионе была поставлена гравиметрическая съемка масштаба 1:1 000 000.
С 1963 года в рассматриваемом регионе проводились крупно- и среднемасштабные высокоточные гравиметрические исследования. В комплексе с другими методами также выполнялись электроразведочные работы.
С целью поиска месторождений нефти и газа на рассматриваемой территории с 60-х годов проводились сейсморазведочные исследования МОВ, а с 1973 года - МОГТ. В 1965-1966 гг., площадными работами МОВ начато изучение юго-восточной части Нюрольской мегавпадины. Именно в эти годы были проведены площадные исследования МОВ, в результате которых в юго-восточной части Нюрольской впадины были выделены Аксеновский, Урманский, Лавровский, Верхне-Чижапский перегибы.
В 1970-1971 гг. площадными работами МОВ масштаба 1:100 000 были закартированы Урманское, Западно-Останинское, Нижнетабаганское и Калиновое поднятия.
В 1974 году с использованием аэросейсмических исследований масштаба 1:200 000 было изучено строение поверхности доюрских образований Лавровского наклонного вала, Пудинского мегавала и зоны их сочленения. По результатам этих исследований было подтверждено наличие в рельефе фундамента Нижнетабаганской, Калиновой, Урманской и Западно-Останинской структур.
В 1974-1975 гг. по результатам комплексных сейсморазведочных исследований МОГТ и КМПВ масштаба 1:100 000 была построена структурная карта по кровле палеозойских отложений и осуществлен прогноз вещественного состава доюрских образований на Урманской площади.
С начала 80-х годов юго-восточная часть Нюрольской впадины становится полигоном для изучения палеозойских образований. В этом районе осуществляется опробование, как новых геофизических методов разведки, так и новых обрабатывающих систем и программ.
В 1980-1981 гг. работами МОГТ масштабов 1:100 000, 1:50 000 уточнено строение Чагвинского, Южно-Урманского, Южно-Тамбаевского поднятий и выявлен Арчинский перегиб, в 1987-1988 гг. работами МОГТ и КМПВ масштабов 1:50 000 и 1:100 000 детализированы Арчинское, Урманское, Северо-Останинское поднятия, а в 1990-1992 гг. детально изучено строение Лавровского наклонного вала.
В целом, район исследований является одним из наиболее изученных на территории Томской области. В период с 1976 по 2005 г. здесь отработано 440 сейсмических профилей МОГТ, протяжённостью около 7,2 тыс. км. Сейсморазведочные работы МОГТ проводились силами двух геофизических организаций. Большая часть профилей (90,2%) отработана Томским геофизическим трестом (ТГТ), детализационные сейсморазведочные исследования на Западно-Останинской, Останинской и др. площадях выполнены специалистами ОАО «Сибнефтегеофизика». Следует отметить, что большая часть сейсмических материалов была получена в 70-е - 80-е годы и отработана с 12-кратным перекрытием. Современными с 24-кратным работами, проведенными в сезоне 1994-95 годов, закрыто только Останинское месторождение.
Несмотря на неоднородность геофизических данных, их обработка по единому графу, а впоследствии специальная обработка с целью устранения различного рода невязок, позволили получить вполне однородные кондиционные сейсморазведочные материалы, которые в рамках настоящих исследований были использованы как на этапе структурных построений, так и для решения прогнозных задач и детализации моделей месторождений. Всего на исследуемой территории отработано 7 214 км сейсмических профилей, плотность сети профилей МОГТ составляет 0,67 км/км2.
Интерпретация материалов ГИС
Первый этап исследований заключался в системно-литологическом анализе материалов ГИС в каждой отдельной скважине. При этом выявлялся комплекс признаков, характеризующий каждую литологическую разность и каждый породный слой. По результатам анализа были построены литологические колонки по всем скважинам, расположенным на исследуемой территории.
Следует отметить, что терригенный разрез келловей-волжских отложений в целом благоприятен для его расчленения и оценки литологического состава пород по комплексу материалов ГИС. В частности, по каротажу относительно легко выделяются высокопористые проницаемые песчаники и непроницаемые глинистые пласты. По комплексу методов, например, по данным акустического, стандартного (КС) и радиоактивного каротажа также однозначно отбиваются угольные пласты. Сложность исследований заключалась в том, что по большому количеству скважин рассматриваемой территории, бурение которых было осуществлено в 60-80-е годы, данные радиоактивного и в еще большем объеме акустического каротажа в настоящее время утрачены, а на кривых стандартного каротажа реперные угольные пласты, контролирующие пачки, слагающие разрез горизонта Юі, далеко не всегда выделяются однозначно. В рамках проведенных исследований скважины, обеспеченные полным комплексом ГИС выступали в качестве базовых, эталонных при расчленении верхнеюрского разреза.
Следующая задача, которая решалась при интерпретации материалов ГИС включала:
составление схем, на которых показана корреляция пачек и пластов, входящих в состав келловей-волжских отложений;
стратиграфическую увязку пачек и пластов;
разработку единой индексации песчаных пластов горизонта Юі в пределах всей Чузикско-Чижапской зоны нефтегазонакопления.
При построении корреляционных схем, как правило, используются два подхода. В рамках первого, вероятно наиболее правильного, выполняется корреляция изохронных геологических тел. В силу отсутствия достаточного количества биостратиграфических данных этот подход практически нереализуем в рамках решения задач зонального и локального прогноза
В рамках второго подхода осуществляется корреляция геологических тел и пластов, близких по литологическому составу и, соответственно, облику на каротажных диаграммах. Именно этот вариант, как правило, реализуем на практике.
Следует отметить, что принятая в настоящее время индексация пластов и пачек реально может существовать только в рамках второго подхода. Связано это с тем, что констатируя полифациальную обстановку осадконакопления во время формирования тех или иных пластов или пачек, например, в келловее или Оксфорде, на всей территории Западной Сибири предполагается квазиизохронное формирование одних и тех же литологических разностей, например аргиллитов нижневасюганской подсвиты, либо песчаных пластов Ю\\ Ю\2 надугольной пачки.
Важной особенностью построенных в процессе проведенных исследований корреляционных схем является то, что скважины на них располагались не по линиям профилей, а по мере увеличения толщин келловей-оксфордских отложений, либо надугольной пачки и были выровнены по подошве баженовской свиты. Такой подход, опирался на выводы, полученные при изучении истории тектонического развития и анализе геологического строения келловей-волжских отложений на юго-востоке Западной Сибири [Конторович В.А., 2002]:
1. Учитывая, что во время формирования баженовской свиты, она представляла собой квазигоризонтально залегающую толщу, выбор ее в качестве поверхности выравнивания, на наш взгляд, вполне оправдан и позволяет оценить поведение нижележащих пачек и пластов в эпоху ее формирования.
2. Выше, при характеристике стратиграфии келловей-волжского разреза было отмечено, что в направлении палеодепрессионных зон увеличивается толщина нижневасюганской подсвиты, подугольной, надугольной пачек и келловей-оксфордских отложений в целом. Таким образом, размещение скважин в пределах корреляционных схем по мере увеличения толщины келловей-оксфордских отложений, либо отложений надугольной пачки горизонта Юм есть не что иное, как размещение скважин с учетом палеорельефа исследуемой территории келловей-оксфордского времени. Забегая вперед, отметим, что такой подход позволяет определять условия формирования различных песчаных пластов горизонта Юм и качественно намечать критерии прогноза зон распространения коллекторов по результатам палеоструктурного анализа.
Структурная характеристика
Горизонт IIа на юго-востоке Западной Сибири связан с подошвой баженовской (на востоке марьяновской) свиты. Аномальность акустических свойств и выдержанность толщины баженовской свиты на значительных территориях предопределяют высокий энергетический уровень и надежную корреляцию формирующегося на ней отражающего горизонта IIа, приуроченного к ее подошве. Этот сейсмогеологическии репер, контролирующий одновременно кровлю горизонта Юі, является наиболее надежными на территории Западной Сибири и был использован в настоящей работе для структурной характеристики исследуемой территории.
Как отмечалось ранее, район исследования расположен, главным образом, в Чузикско-Чижапской мезоседловине, представляющей собой зону сочленения Лавровского мезовала, расположенного в пределах Северо-Межовской мегамоноклинали, и Пудинского мезоподнятия. На западе седловина ограничена крупной депрессионной зоной I порядка - Нюрольской мегавпадиной [Конторович В.А., 1999].
В пределах исследуемой территории (рис. 3.1) абсолютная глубина залегания баженовской свиты изменяется от 2250 до 2750 м. Наиболее высокие гипсометрические отметки фиксируются на северо-востоке - в пределах Пудинского мезоподнятия, наиболее погруженные отвечают восточной части Нюрольской мегавпадины. Перепад абсолютных глубин юрского комплекса превышает 500 м.
На исследуемой территории в рельфе отражающего горизонта IIа выявлено большое количество локальных поднятий, наиболее крупными из которых являются Останинское, Нижнетабаганское, Калиновое, Урманское, Северо-Останинское, Тамбаевское, Западно-Останинское, Юбилейное, Арчинское, Мирное, Герасимовское и Армичское.
Амплитуды локальных структур изменяются в диапазоне от 5 до 55 м, наиболее контрастные поднятия, с амплитудами, превышающими 30-40м, получили развитие на
Калиновой, Западно-Останинской, Герасимовской, Северо-Останинской и Нижнетабаганской площадях.
Наиболее крупное на исследуемой территории Останинское локальное поднятие, к которому приурочено одноименное газовое месторождение, в рельефе подошвы баженовской свиты оконтурено на абсолютной отметке -2355, имеет площадь 133,6 км2 и амплитуду 40 м. Поднятие имеет близкую к изометричной форму и несколько вытянуто в северном направлении. Структура осложнена серией куполов, причем наиболее контрастные из них расположены по периферии поднятия, в то время как в центральной части развита локальная депрессия.
К северу от Останинской расположена Северо-Останинская площадь, на которой расположены три небольших по размерам локальных поднятия изометричной формы. Наиболее крупная структура, в пределах которой пробурена скважина №10, оконтурена изогипсой -2350 м, имеет площадь 58,6 км2 при амплитуде 32 м. К югу от нее расположен небольшой по площади (3,7 км2) купол, амплитуда которого составляет 19 м. На юго-востоке площади находится еще одно поднятие, ограниченное изогипсой -2350 м и имеющее площадь 11,8 км2 и амплитуду 13 м.
К северо-востоку от Северо-Останинской площади в рельефе баженовской свиты намечается региональное воздымание территории в направлении осевой части Юбилейного куполовидного поднятия, в пределах которого расположена одноименная структура IV порядка. Юбилейное локальное поднятие представлено двумя куполами. Более крупный купол несколько вытянут в северо-восточном направлении, оконтурен изогипсой -2323 м и имеет амплитуду 25 м при площади в 36,0 км . В восточной части Юбилейной площади выделяется оконтуренное изогипсой -2330 м поднятие, имеющее площадь 4,4 км2 и амплитуду 13 м.
К западу от Северо-Останинской площади расположено Сельвейкинское локальное поднятие, имеющее изометричную форму и небольшие размеры. Площадь структуры составляет 5,7 км2, амплитуда -6 м.
К востоку и юго-востоку от Останинской структуры расположена Мирная площадь, на которой выделяется серия куполов. Две основные структуры, в пределах которой пробурены скважины №№410, 412, 413, 407 и 411, в рельефе отражающего горизонта IIа ограничены изогипсой -2393, имеют, соответственно, амплитуды 39 и 14 м и площади 21,7 и 26,2 км2.
К юго-востоку от Мирного поднятия расположена Пинджинская, к югу Пудинская площади. На Пинджинской площади выделены три локальных поднятия,
которые в рельефе баженовской свиты имеют площади 14,3; 12,6 и 3,0 км , амплитуды - 10-15 м. Пудинская структура характеризуется небольшими размерами, изометричной формой и имеет площадь 4,4 км2 при амплитуде 8 м.
В центральной части исследуемой территории расположены Западно-Останинская, Герасимовская и Тамбаевская структуры.
Западно-Останинское поднятие, оконтуренное изогипсой -2395 м, имеет изометричную несколько вытянутую в северном направлении форму. Площадь структуры составляет 38,1 км2, амплитуда - 46 м.
Расположенное к юго-западу Герасимовское поднятие, вытянуто в северном направлении и осложнено двумя куполами. В рельефе подошвы баженовской свиты структура ограничена изогипсой -2420 м, имеет площадь 23,7 км2 и амплитуду 46 м.
Западнее Герасимовской структуры расположена малоамплитудное (до 10 м) Тамбаевское поднятие, оконтуренное на абсолютной отметке -2484 м и имеющее площадь 48,4 км2.
