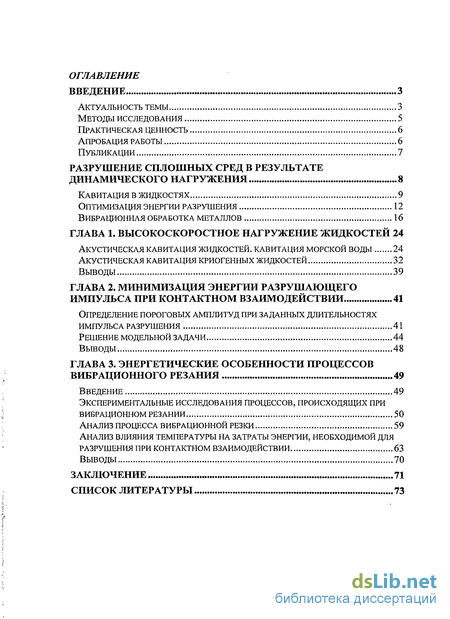

Содержание к диссертации
Введение
1. Высокоскоростное нагружение жидкостей 24
1.1 Акустическая кавитация жидкостей, кавитация морской воды 24
1.2 Акустическая кавитация криогенных жидкостей 32
2. Минимизация энергии разрушающего импульса при контактном взаимодействии 41
2.1 Определение пороговых амплитуд при заданных длительностях импульса разрушения 41
2.2 Решение модельной задачи 44
3. Энергетические особенности процессов вибрационного резания 49
3.1 Экспериментальные исследования процессов, происходящих при вибрационном резании 50
3.2 Анализ процесса вибрационной резки 59
3.3 Анализ влияния температуры на затраты энергии, необходимой для разрушения при контактном взаимодействии 63
Заключение 71
- Акустическая кавитация криогенных жидкостей
- Решение модельной задачи
- Анализ процесса вибрационной резки
- Анализ влияния температуры на затраты энергии, необходимой для разрушения при контактном взаимодействии
Введение к работе
з
Актуальность темы. Известно, что некоторые материалы, выдерживающие большие статические нагрузки, при высокоскоростном воздействии могут уступать в прочности материалам не столь устойчивым к статическому воздействию. Поэтому знание такого рода особенностей поведения материалов позволяет оптимизировать некоторые производственные и строительные технологии. Однако часто при расчете прочности конструкций или разработке технологических процессов, например, различных способов обработки материалов, пользуются статическими критериями прочности, применение которых в принципе не позволяет учесть вышеуказанные свойства материалов. Подход, базирующийся на критерии инкубационного времени, позволяет достаточно хорошо предсказывать поведение сплошной среды, как при статическом, так и динамическом нагружении. Кроме того, этот подход даёт возможность вычислять прочностные свойства сплошных сред для различных способов нагружения.
С помощью метода конечных элементов можно получить решения для широкого класса задач, однако знание аналитического решения, позволяющего предсказать качественное поведения материала, даёт возможность проверить достоверность результатов, полученных численно. Стоит отметить, что обычно методом конечных элементов решается прямая задача механики сплошной среды. То есть задаются поле перемещений и поле скоростей некоторого процесса деформирования материала, в ходе которого вычисляются поля напряжений и деформаций. Такого вида решения не дают возможности осмысленно выбирать параметры режима нагружения, в целях оптимизации технологического процесса.

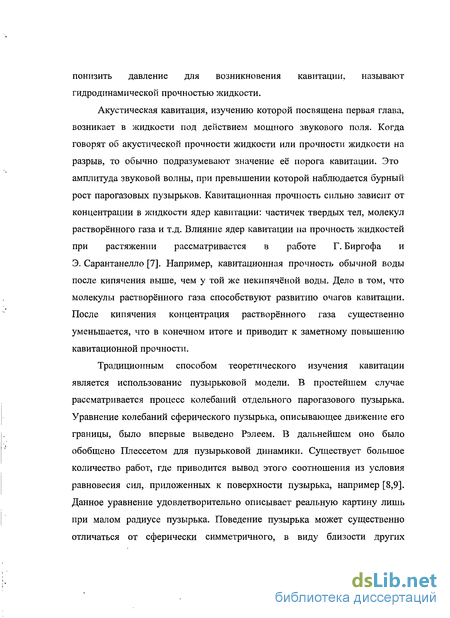

Обычно при изучении явления кавитации в жидкостях для описания нарушения сплошности жидкости рассматривается поведение отдельно взятого газового пузырька, поэтому в критерий разрушения часто входят микропараметры среды, такие как давление внутри пузырька или его радиус.
4 Подход, основанный на понятии инкубационного времени, позволяет записать условие наступления кавитации с помощью макропараметров, которые являются интегральными характеристиками прочности, зависящими от микроструктуры жидкости, и их значения могут быть получены из эксперимента.
Широкую популярность в промышленности получили методы вибрационной обработки материалов, когда на кромку режущего инструмента дополнительно подают ультразвуковые колебания килогерцового диапазона. Такой вид обработки применяется в совершенно различных областях: при точении металлов и сплавов, обработке древесины, резке тканей, существуют также «ультразвуковые» скальпели и даже ножи для пищевых продуктов. Для изучения подобных технологических процессов широко применяется метод конечных элементов или используются модели, основанные на явлении резонанса. Однако правильное, обладающее также предсказательной силой описание влияния ультразвуковых колебаний на процесс резания может быть дано только при учёте временных характеристик процессов разрушения. В данной работе делается попытка описать эффекты вибрационного разрушения с этих позиций. Целью работы является объяснение эффектов разрыва сред, наблюдаемых в экспериментах по акустической кавитации и вибрационному резанию, в рамках структурно-временного подхода.
Научная новизна. Предложена модификация критерия инкубационного времени при разрушении сплошных сред вибрационной нагрузкой.
Разработана расчётная схема для определения температурной зависимости порога акустической кавитации в криогенных жидкостях.
Выведена зависимость энергии, затрачиваемой при контактном взаимодействии на создание разрушающего воздействия от его длительности. Дано энергетическое объяснение уменьшению величины силы резания при вибрационной обработке материалов.
5 Достоверность результатов и методы исследования. Достоверность результатов обеспечивается использованием апробированных физических моделей, а также применением строгих математических методов. Полученные результаты сравниваются с экспериментальными данными, а также с результатами исследований других авторов

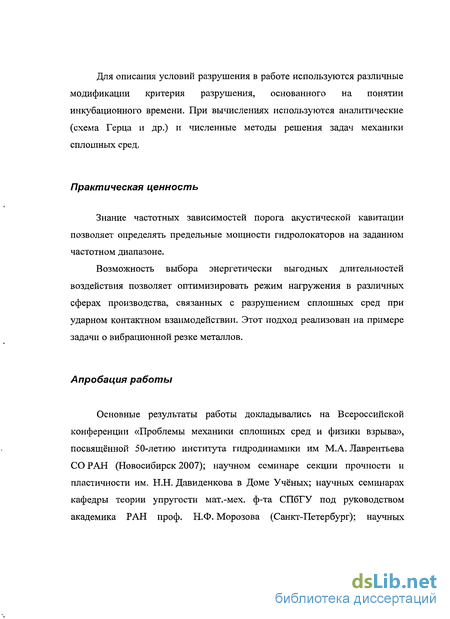

Для описания условий разрушения в работе используются различные модификации критерия разрушения, основанного на понятии инкубационного времени. При вычислениях используются аналитические (схема Герца и др.) и численные методы решения задач механики сплошных сред.
Практическая ценность. Знание частотных зависимостей порога акустической кавитации позволяет определять предельные мощности гидролокаторов на заданном частотном диапазоне.
Возможность выбора энергетически выгодных длительностей воздействия позволяет оптимизировать режим нагружения в различных сферах производства, связанных с разрушением сплошных сред при ударном контактном взаимодействии. Этот подход реализован на примере задачи о вибрационной резке металлов. Результаты, выносимые на защиту
Частотная зависимость порога акустической кавитации дегазированной воды.
Объяснение температурной зависимости порога кавитации для криогенных жидкостей.
Зависимость энергии, затрачиваемой на разрушение, от длительности воздействия при контактном взаимодействии.
Модель вибрационного резания, дающая энергетическое объяснение падению силы резания.
Апробация работы. Основные результаты работы докладывались на Всероссийской конференции «Проблемы механики сплошных сред и физики взрыва», посвященной 50-летию института гидродинамики им
6 М.А. Лаврентьева CO РАН (Новосибирск 2007); научном семинаре секции прочности и пластичности им. Н.Н. Давиденкова в Доме Учёных; научных семинарах кафедры теории упругости мат.-мех. ф-та СПбГУ под руководством академика РАН проф. Н.Ф. Морозова (Санкт-Петербург); научных семинарах Института Проблем Машиноведения Российской Академии Наук под руководством чл.- корр. РАН проф. Ю.В. Петрова. Публикации. По теме диссертации опубликовано 6 работ, в том числе две статьи [1,2] в журналах рекомендованных ВАК.
В работах [3,4,6] использована модификация критерия инкубационного времени, предложенная Петровым Ю.В. и Груздковым А.А.. Волков Г.А производил расчёты частотной зависимости порога кавитации для дегазированной и морской воды.
В статье [1] Зильбершмит В.В. и Митрофанов А.В. проводили экспериментальные исследования по вибрационной резке сплава Inconel 718, Груздков А.А., Братов В.А., Петров Ю.В. и Волков Г.А. разрабатывали схему по оценки энергии, затрачиваемой на разрушение при контактном взаимодействии. Критерий инкубационного времени, используемый в качестве условия разрушения, предложен Петровом Ю.В.. Волков Г.А. производил расчёты энергии, затрачиваемой на разрушение при контактном взаимодействии, строил диаграммы и проводил сравнение с экспериментальными данными.
В работах [2,5] использована модификация критерия инкубационного времени, предложенная Петровым Ю.В. и Груздковым А.А.. Волков Г.А. производил расчёты температурной зависимости порога акустической кавитации для жидкого водорода и азота, строил диаграммы и производил сравнение с экспериментальными данными. Волков Г.А. предложил способ определения температурной зависимости статического порога кавитации. Структура и объем диссертации. Диссертация состоит из введения, трех
глав, заключения и списка литературы из наименований. Работа содержит
страниц и рисунков.
Акустическая кавитация криогенных жидкостей

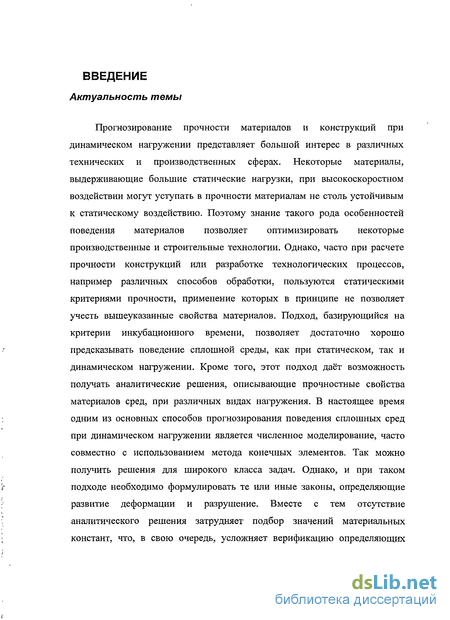

Прогнозирование прочности материалов и конструкций при динамическом нагружении представляет большой интерес в различных технических и производственных сферах. Некоторые материалы, выдерживающие большие статические нагрузки, при высокоскоростном воздействии могут уступать в прочности материалам не столь устойчивым к статическому воздействию. Поэтому знание такого рода особенностей поведения материалов позволяет оптимизировать некоторые производственные и строительные технологии. Однако, часто при расчете прочности конструкций или разработке технологических процессов, например различных способов обработки, пользуются статическими критериями прочности, применение которых в принципе не позволяет учесть вышеуказанные свойства материалов. Подход, базирующийся на критерии инкубационного времени, позволяет достаточно хорошо предсказывать поведение сплошной среды, как при статическом, так и динамическом нагружении. Кроме того, этот подход даёт возможность получать аналитические решения, описывающие прочностные свойства материалов сред, при различных видах нагружения. В настоящее время одним из основных способов прогнозирования поведения сплошных сред при динамическом нагружении является численное моделирование, часто совместно с использованием метода конечных элементов. Так можно получить решения для широкого класса задач. Однако, и при таком подходе необходимо формулировать те или иные законы, определяющие развитие деформации и разрушение. Вместе с тем отсутствие аналитического решения затрудняет подбор значений материальных констант, что, в свою очередь, усложняет верификацию определяющих соотношений. Напротив, наличие аналитического решения, позволяет указать процедуру нахождения материальных констант и создать инженерные методы расчёта прочности. Стоит также отметить, что обычно численными методами решается только прямая задача, то есть задаются условия деформирования, для которых измеряются поля напряжений и деформаций.

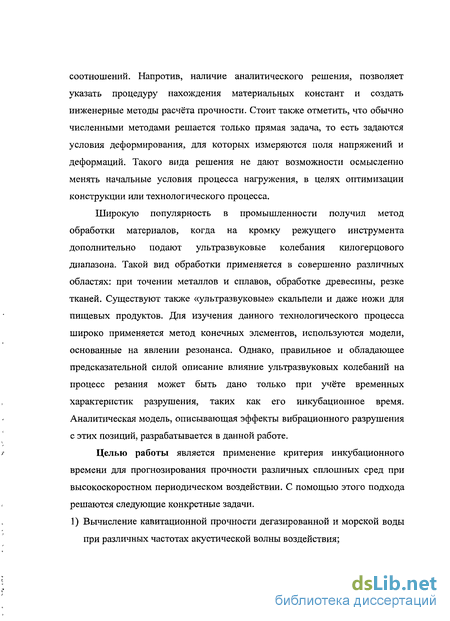

Такого вида решения не дают возможности осмысленно менять начальные условия процесса нагружения, в целях оптимизации конструкции или технологического процесса. Широкую популярность в промышленности получил метод обработки материалов, когда на кромку режущего инструмента дополнительно подают ультразвуковые колебания килогерцового диапазона. Такой вид обработки применяется в совершенно различных областях: при точении металлов и сплавов, обработке древесины, резке тканей. Существуют также «ультразвуковые» скальпели и даже ножи для пищевых продуктов. Для изучения данного технологического процесса широко применяется метод конечных элементов, используются модели, основанные на явлении резонанса. Однако, правильное и обладающее предсказательной силой описание влияние ультразвуковых колебаний на процесс резания может быть дано только при учёте временных характеристик разрушения, таких как его инкубационное время. Аналитическая модель, описывающая эффекты вибрационного разрушения с этих позиций, разрабатывается в данной работе. Целью работы является применение критерия инкубационного времени для прогнозирования прочности различных сплошных сред при высокоскоростном периодическом воздействии. С помощью этого подхода решаются следующие конкретные задачи. 1) Вычисление кавитационной прочности дегазированной и морской воды при различных частотах акустической волны воздействия; 2) Вычисление температурной зависимости порога кавитации для криогенных жидкостей: водорода и азота; 3) Решение задачи оптимизации энергии, необходимой для создания в сплошной среде разрушающего воздействия: нахождение длительности воздействия, при которой достигается минимум затрат энергии; 4) Прогнозирование прочностных свойств твёрдых сплошных сред при высокоскоростном периодическом воздействии на примере задачи точения металлов с наложением ультразвуковых колебаний на резец: объяснение механизмов вибрационного резания при обработке сплавов Inconel 718, алюминия и латуни.

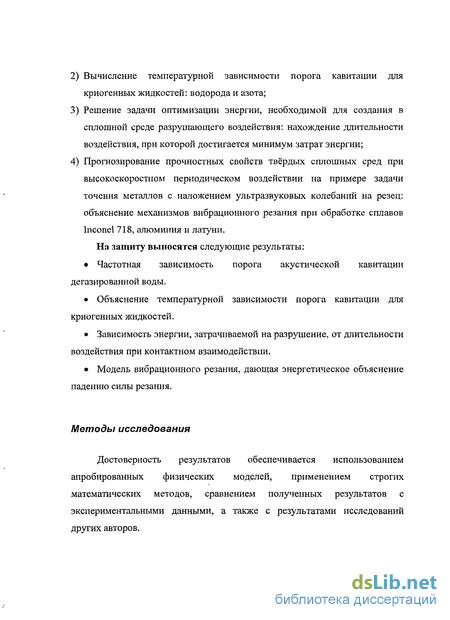

На защиту выносятся следующие результаты: Частотная зависимость порога акустической кавитации дегазированной воды. Объяснение температурной зависимости порога кавитации для криогенных жидкостей. Зависимость энергии, затрачиваемой на разрушение, от длительности воздействия при контактном взаимодействии. Модель вибрационного резания, дающая энергетическое объяснение падению силы резания. Методы исследования Достоверность результатов обеспечивается использованием апробированных физических моделей, применением строгих математических методов, сравнением полученных результатов с экспериментальными данными, а также с результатами исследований других авторов. Для описания условий разрушения в работе используются различные модификации критерия разрушения, основанного на понятии инкубационного времени. При вычислениях используются аналитические (схема Герца и др.) и численные методы решения задач механики сплошных сред. Практическая ценность Знание частотных зависимостей порога акустической кавитации позволяет определять предельные мощности гидролокаторов на заданном частотном диапазоне. Возможность выбора энергетически выгодных длительностей воздействия позволяет оптимизировать режим нагружения в различных сферах производства, связанных с разрушением сплошных сред при ударном контактном взаимодействии. Этот подход реализован на примере задачи о вибрационной резке металлов. Апробация работы Основные результаты работы докладывались на Всероссийской конференции «Проблемы механики сплошных сред и физики взрыва», посвященной 50-летию института гидродинамики им М.А. Лаврентьева СО РАН (Новосибирск 2007); научном семинаре секции прочности и пластичности им. Н.Н. Давиденкова в Доме Учёных; научных семинарах кафедры теории упругости мат.-мех. ф-та СПбГУ под руководством академика РАН проф. Н.Ф. Морозова (Санкт-Петербург); научных семинарах Института Проблем Машиноведения Российской Академии 8Наук под руководством чл.- корр. РАН проф. Ю.В. Петрова.
Решение модельной задачи

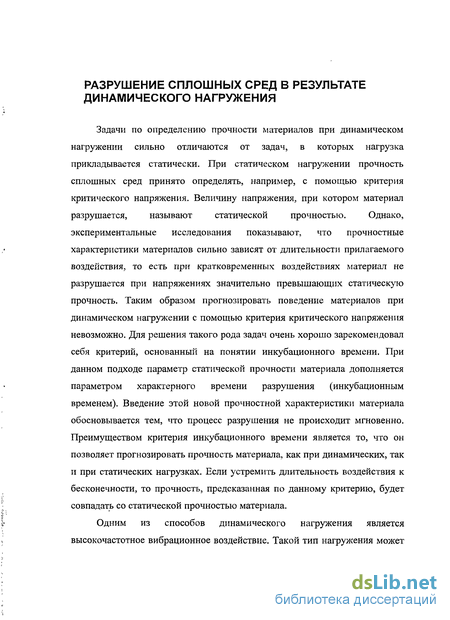

Задачи по определению прочности материалов при динамическом нагружении сильно отличаются от задач, в которых нагрузка прикладывается статически. При статическом нагружении прочность сплошных сред принято определять, например, с помощью критерия критического напряжения. Величину напряжения, при котором материал разрушается, называют статической прочностью. Однако, экспериментальные исследования показывают, что прочностные характеристики материалов сильно зависят от длительности прилагаемого воздействия, то есть при кратковременных воздействиях материал не разрушается при напряжениях значительно превышающих статическую прочность. Таким образом прогнозировать поведение материалов при динамическом нагружении с помощью критерия критического напряжения невозможно. Для решения такого рода задач очень хорошо зарекомендовал себя критерий, основанный на понятии инкубационного времени. При данном подходе параметр статической прочности материала дополняется параметром характерного времени разрушения (инкубационным временем). Введение этой новой прочностной характеристики материала обосновывается тем, что процесс разрушения не происходит мгновенно. Преимуществом критерия инкубационного времени является то, что он позволяет прогнозировать прочность материала, как при динамических, так и при статических нагрузках. Если устремить длительность воздействия к бесконечности, то прочность, предсказанная по данному критерию, будет совпадать со статической прочностью материала. Одним из способов динамического нагружения является высокочастотное вибрационное воздействие. Такой тип нагружения может наблюдаться в совершенно различных процессах, например, таких как акустическая кавитация в жидкостях или вибрационное сверление, резка металлов. Универсальность подхода, основанного на понятии инкубационного времени, позволяет использовать этот критерий при исследовании таких разных, на первый взгляд, процессах разрушения. В данной работе в результате использования критерия инкубационного времени получена зависимость порога акустической кавитации от частоты излучения, рассмотрен случай акустической кавитации в криогенных жидкостях.

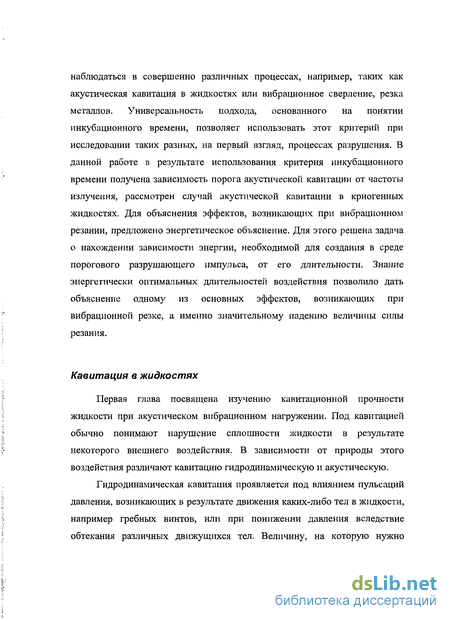

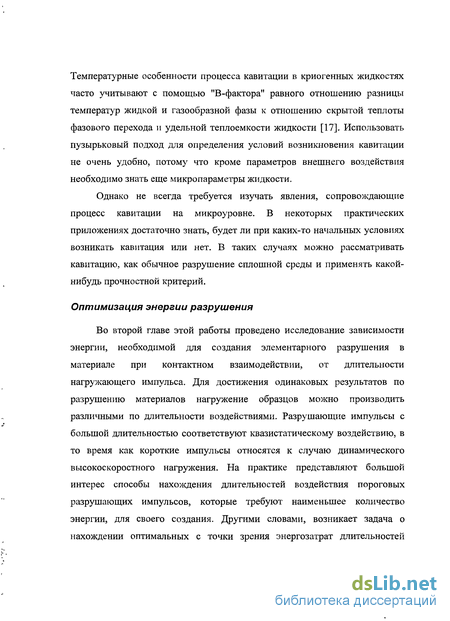

Для объяснения эффектов, возникающих при вибрационном резании, предложено энергетическое объяснение. Для этого решена задача о нахождении зависимости энергии, необходимой для создания в среде порогового разрушающего импульса, от его длительности. Знание энергетически оптимальных длительностей воздействия позволило дать объяснение одному из основных эффектов, возникающих при вибрационной резке, а именно значительному падению величины силы резания. Кавитация в жидкостях Первая глава посвящена изучению кавитационной прочности жидкости при акустическом вибрационном нагружении. Под кавитацией обычно понимают нарушение сплошности жидкости в результате некоторого внешнего воздействия. В зависимости от природы этого воздействия различают кавитацию гидродинамическую и акустическую. Гидродинамическая кавитация проявляется под влиянием пульсаций давления, возникающих в результате движения каких-либо тел в жидкости, например гребных винтов, или при понижении давления вследствие обтекания различных движущихся тел. Величину, на которую нужно понизить давление для возникновения кавитации, называют гидродинамической прочностью жидкости. Акустическая кавитация, изучению которой посвящена первая глава, возникает в жидкости под действием мощного звукового поля. Когда говорят об акустической прочности жидкости или прочности жидкости на разрыв, то обычно подразумевают значение её порога кавитации. Это амплитуда звуковой волны, при превышении которой наблюдается бурный рост парогазовых пузырьков. Кавитационная прочность сильно зависит от концентрации в жидкости ядер кавитации: частичек твердых тел, молекул растворённого газа и т.д. Влияние ядер кавитации на прочность жидкостей при растяжении рассматривается в работе Г. Биргофа и Э. Сарантанелло [7]. Например, кавитационная прочность обычной воды после кипячения выше, чем у той же некипячёной воды. Дело в том, что молекулы растворённого газа способствуют развитию очагов кавитации. После кипячения концентрация растворённого газа существенно уменьшается, что в конечном итоге и приводит к заметному повышению кавитационной прочности. Традиционным способом теоретического изучения кавитации является использование пузырьковой модели. В простейшем случае рассматривается процесс колебаний отдельного парогазового пузырька. Уравнение колебаний сферического пузырька, описывающее движение его границы, было впервые выведено Рэлеем. В дальнейшем оно было обобщено Плессетом для пузырьковой динамики. Существует большое количество работ, где приводится вывод этого соотношения из условия равновесия сил, приложенных к поверхности пузырька, например [8,9]. Данное уравнение удовлетворительно описывает реальную картину лишь при малом радиусе пузырька. Поведение пузырька может существенно отличаться от сферически симметричного, в виду близости других пузырьков, твердой границы или наличия пограничного слоя. Несмотря на всю сложность явления, такого как поверхностная эрозия при кавитации, довольно простая модель деформации пузырька вблизи твердой стенки позволяет дать ему качественное объяснение. Большое количество экспериментальных исследований по акустической кавитации морской воды было проведено В.А. Акуличевым с соавторами [10-12].

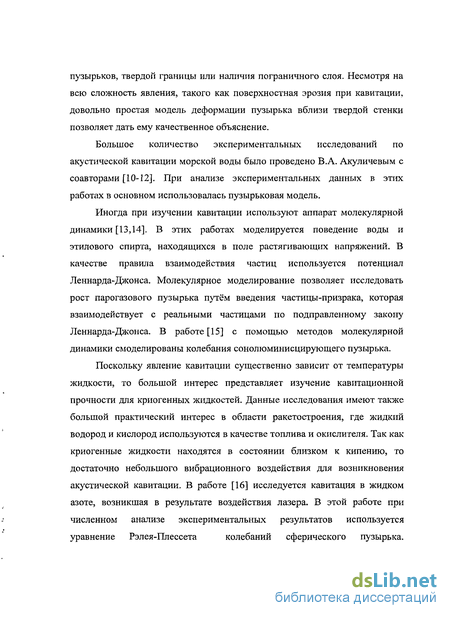

При анализе экспериментальных данных в этих работах в основном использовалась пузырьковая модель. Иногда при изучении кавитации используют аппарат молекулярной динамики [13,14]. В этих работах моделируется поведение воды и этилового спирта, находящихся в поле растягивающих напряжений. В качестве правила взаимодействия частиц используется потенциал Леннарда-Джонса. Молекулярное моделирование позволяет исследовать рост парогазового пузырька путём введения частицы-призрака, которая взаимодействует с реальными частицами по подправленному закону Леннарда-Джонса. В работе [15] с помощью методов молекулярной динамики смоделированы колебания сонолюминисцирующего пузырька. Поскольку явление кавитации существенно зависит от температуры жидкости, то большой интерес представляет изучение кавитационной прочности для криогенных жидкостей. Данные исследования имеют также большой практический интерес в области ракетостроения, где жидкий водород и кислород используются в качестве топлива и окислителя. Так как криогенные жидкости находятся в состоянии близком к кипению, то достаточно небольшого вибрационного воздействия для возникновения акустической кавитации. В работе [16] исследуется кавитация в жидком азоте, возникшая в результате воздействия лазера. В этой работе при численном анализе экспериментальных результатов используется уравнение Рэлея-Плессета колебаний сферического пузырька. Температурные особенности процесса кавитации в криогенных жидкостях часто учитывают с помощью "В-фактораи равного отношению разницы температур жидкой и газообразной фазы к отношению скрытой теплоты фазового перехода и удельной теплоемкости жидкости [17]. Использовать пузырьковый подход для определения условий возникновения кавитации не очень удобно, потому что кроме параметров внешнего воздействия необходимо знать еще микропараметры жидкости. Однако не всегда требуется изучать явления, сопровождающие процесс кавитации на микроуровне. В некоторых практических приложениях достаточно знать, будет ли при каких-то начальных условиях возникать кавитация или нет. В таких случаях можно рассматривать кавитацию, как обычное разрушение сплошной среды и применять какой-нибудь прочностной критерий.
Анализ процесса вибрационной резки
Если рассмотреть историю развития буровой техники, то можно отметить следующие факты. Первоначально для количественной оценки производительности буровых машин использовался чисто эмпирический подход. Одна из первых теоретических схем ударного нагружения была предложена Н.С. Успенским [22]. В данной теории рассматривается система сил при внедрении в породу тела клиновидной формы. В качестве условия разрушения используется чисто силовой критерий, записанный в виде равенства силы удара и суммы силы трения и силы сопротивления смятию породы. Теория Успенского даёт верные соотношения между силовыми характеристиками бурения, но её применение существенно ограничено из-за большого количества эмпирических коэффициентов, величину которых нельзя определить, исходя из общефизических положений. Кроме того в этой теории совсем не рассматривается физика разрушения сплошной среды. Характер разрушения определяется напряжениями, возникающими при контактном взаимодействии. Для определения поля напряжений решается ряд задач, таких как задача Буссинеска о сосредоточенной силе, задачи о вдавливании плоского штампа, сферы или клина [23]. На основе решений этих задач была предложена теория разрушения И.А. Остроушко [24]. Он предположил, что в результате циклического контактного воздействия, под штампом возникают необратимые деформации, которые в конечном итоге приводят к возникновению так называемого ядра уплотнения - области породы окружённой трещинами. Данная теория получила дальнейшее развитие в работах Ю.И. Протасова [25,26]. В своей теории он объяснил явления скола и выкола породы, вследствие возникновения ядра уплотнения; дал оценку энергоёмкости разрушения сколом и выколом. Однако все вышерассмотренные механизмы разрушения горных пород не учитывают динамику воздействия инструмента при ударно-поворотном бурении. В связи с этим отсутствует какая-либо возможность найти оптимальный временной режим воздействия, который обеспечивал бы наименьшие потери энергии, при бурении. Аналогичная ситуация наблюдается в смежной области, связанной с дроблением горных пород. При проектировании вибрационных дробилок рассматривается множество различных геометрических и силовых параметров самой дробилки, но никак не учитываются временные характеристики дробления [27,28]. Обычно при рассмотрении процесса разрушения при дроблении, в качестве условия разрушения используется статический критерий, а энергоёмкость процесса связывается с образованием новой поверхности тела [29,30]. Принципиальные отличия динамических задач, а также особое поведение энергии показано в работе [31].
Приведенные здесь примеры показывают насколько важно учитывать особенности разрушения при динамическом воздействии. Например, в задаче о динамическом двустороннем растяжении упругого стержня найдена зависимость полной внутренней энергии от времени. Оказывается, что величина этой энергии в каждой точке стержня периодически обращается в ноль, в то время как при решении соответствующей статической задачи внутренняя энергия стержня является постоянной величиной, всегда отличной от нуля. О существовании энергетически выгодных режимов воздействия можно сделать вывод, изучив результаты некоторых исследований о балансе энергии при различных видах разрушения. В работах [32,33] изучали энергетические особенности процесса роста макротрещины, в зависимости от длительности нагружающего импульса. Были выполнены экспериментальные исследования по динамическому нагружению образцов из ПММА и сферопластика. Применяли методику, использующую магнито-импульсную установку, которая позволяет оценить количество энергии, переданной образцу до момента разрушения. Для каждой длительности импульса вычисляли зависимость длины прорастания трещины от амплитуды приложенной нагрузки. Анализируя эти зависимости, авторы косвенно получили величину пороговой амплитуды, и затем произвели оценку энергии, переданной образцу до момента разрушения.
В результате было показано, что величина этой энергии значительно превышает значение, вычисленное на основе квазистатических испытаний, и существенно уменьшается с увеличением длительности воздействия. В работе [34] исследовали энергетические особенности динамического нагружения трещины отрыва по моде I. Задачу о растяжении плоскости с трещиной нагрузкой, приложенной на бесконечности, численно решали методом конечных элементов. Вычисления проводили для гранита, в качестве условия разрушения применяли критерий инкубационного времени. В результате были получены зависимости энергии, переданной образцу до момента разрушения, от длительности и амплитуды импульса воздействия. Каждая из этих зависимостей имеет характерный минимум, таким образом, для данного вида нагружения было показано существование оптимальных с точки зрения энергозатрат параметров разрушающего импульса. Приведенные выше примеры показывают насколько важно учитывать динамические особенности процесса нагружения. Поэтому в данной работе было проведено исследование энергии, затрачиваемой на создание в упругой среде порогового разрушающего импульса при контактном взаимодействии. Оказалось, что у зависимости энергии от длительности импульса воздействия также есть характерный минимум. Также была показана связь этих энергетически выгодных длительностей нагружения с временным параметром динамической прочности материала.
Анализ влияния температуры на затраты энергии, необходимой для разрушения при контактном взаимодействии
Третья глава посвящена моделированию процесса вибрационного точения металлов. На практике, достаточно широко применяется технология точения металлов с наложением ультразвуковых колебаний на резец. Данный вид обработки обладает рядом преимуществ по сравнению с традиционным способом резки. Наблюдается значительное уменьшение силы давления на резец при той же скорости обработки, повышается качество и, как следствие, коррозионная стойкость обрабатываемой поверхности, снижается износ режущей кромки ввиду отсутствия избыточного тепловыделения. Стоит отметить тот факт, что все эти различия между вибрационной резкой и традиционным способом обработки с увеличением скорости подачи материала постепенно уменьшаются. Когда соотношение скорости обработки и частоты наложенного ультразвука становится таким, что движение режущей кромки происходит безотрывно от материала, все преимущества вибрационного резания исчезают. Можно отметить, что вибрационное резание применяется при обработке не только металлов, но и древесины [35,36]. Различные эффекты вибрационного резания и обширные экспериментальные исследования описаны в работах [37-46]. Вышеуказанные особенности резки с добавлением ультразвуковых колебаний наблюдались при обработке сплавов и металлов с различным строением кристаллической решётки: высокоуглеродистой стали, латуни и алюминия. Было показано, что наибольшая эффективность вибрационного резания достигается, когда ультразвуковые колебания накладываются по направлению движения резца. Природу этих эффектов вибрационного точения автор работы [37] связывает с изменением геометрии движения резца, в частности с увеличением переднего угла резания, в результате которого происходит так называемое заострение режущей кромки. Один из основных эффектов вибрационного точения, а именно уменьшение статической силы, получил объяснение в работах В.К. Асташева [47,48] с помощью реологической модели резания, учитывающей упругопластические свойства материала и силу трения. В данной модели переменная сила резания, возникающая при наложении ультразвуковых колебаний, представлена в виде суммы двух составляющих. Первая зависит от упругопластических свойств обрабатываемого материала, а вторая - от силы трения. Причём вторая составляющая пропорциональна первой, так как возникающая сила трения пропорциональна силе реакции образца и направлена противоположно скорости относительного скольжения.
С помощью теоремы сохранения импульса удаётся получить выражение, связывающее постоянную силу резания с параметрами движения резца. Анализ данного соотношения позволяет объяснить меньшее значение статической силы резания при вибрационном точении, которое наблюдается экспериментально. Однако данная модель не учитывает скорости нагружения образца, так как рассматриваемая реология соответствует поведению упругопластического материала при статическом нагружении. Снижение статической силы резания при обработке с ультразвуком в работах А.И. Маркова [39,49] объясняется локальным разогревом области контакта резца с обрабатываемым материалом, что в конечном итоге приводит к снижению предела текучести материала. Улучшение точности и качества поверхности связано с эффектом гашения вибраций. Наложение дополнительных ультразвуковых колебаний повышает динамическую устойчивость процесса резания труднообрабатываемых материалов. Повышение стойкости к коррозии объясняется поверхностным упрочнением материалов в результате воздействия ультразвука [50]. В ряде работ для объяснения механизмов различных видов обработки материалов с добавлением ультразвука вводят понятие резонансных частот [50-52]. Частоту, при которой амплитуда силы удара достигает максимума, называют резонансной частотой системы. Усилие подачи инструмента при этом остаётся постоянным. В простейшем случае, для определения этих частот нужно решить уравнение движения стержня при виброударном взаимодействии. Однако знание резонансной частоты системы не позволяет делать количественные оценки относительно амплитуды силы удара. Данный подход позволяет производить настройку обрабатывающих станков в резонансный режим, но не даёт объяснений эффектам вибрационного резания. В настоящее время одним из основных способов моделирования проникновения резца в материал при обработке металлов является метод конечных элементов. До последнего времени метод конечных элементов применялся для моделирования традиционного резания без вибраций.
Для вычислений обычно применяют трехмерные модели, которые учитывают пространственные характеристики силы, воздействующей на резец, напряженно-деформированное состояние и температуру области резания [53]. В основном в вычислительных схемах предполагают, что стружка образуется вдоль заранее заданной поверхности. Это ограничение существенно уменьшает количество описываемых материалов. Только в некоторых схемах используется другой механизм деления элементов, учитывающий проникновение элементов кончика резца в элементы обрабатываемого материала [54]. Конечно-элементный анализ, учитывающий влияние тепловых процессов, происходящих при обработке изотропных материалов, был сделан в работе [55]. Для изучения поведения материалов и процессов формирования стружки при вибрационной обработке, а также анализа напряженно-деформированного состояния зоны резания была разработана плоская конечно-элементная модель [56,57]. В этой работе выполнен численный анализ одиночного цикла ультразвукового колебания. В дальнейшем эта модель была усовершенствована [58], и было произведено моделирование классического непрерывного резания и ультразвукового вибрационного резания в объемном случае. В результате вычислений было показано значительное снижение силы резания при обработке с наложением ультразвуковых колебаний, что ранее неоднократно наблюдалось экспериментально. В рассматриваемой трехмерной модели край резца перпендикулярен направлению резания и направлению подачи материала. При моделировании безвибрационной обработки относительное перемещение образца и резца задается постоянной скоростью перемещения режущего инструмента. В случае резки с наложением ультразвуковых колебаний скорость движения образца зависит от частоты и амплитуды наложенных ультразвуковых колебаний и задается переменной скоростью резца. В качестве реологии материала образца в работах [57,58] используется модель Джонсона-Кука. Выбор данной модели обусловлен тем, что она позволяет описывать поведение материалов, испытывающих большие пластические деформации, сопровождающиеся сильным выделением тепла.
