Введение к работе

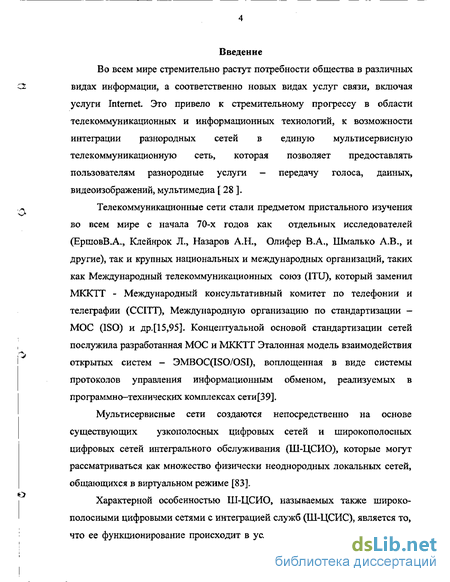

Во всем мире стремительно растут потребности общества в различных видах информации, а соответственно новых видах услуг связи, включая услуги Internet. Это привело к стремительному прогрессу в области телекоммуникационных и информационных технологий, к возможности интеграции разнородных сетей в единую мультисервисную телекоммуникационную сеть, которая позволяет предоставлять пользователям разнородные услуги — передачу голоса, данных, видеоизображений, мультимедиа [ 28 ].
Телекоммуникационные сети стали предметом пристального изучения во всем мире с начала 70-х годов как отдельных исследователей (ЕршовВ.А., Клейнрок Л., Назаров А.Н., Олифер В.А., Шмалько А.В., и другие), так и крупных национальных и международных организаций, таких как Международный телекоммуникационных союз (ITU), который заменил МККТТ - Международный консультативный комитет по телефонии и телеграфии (CCITT), Международную организацию по стандартизации -МОС (ISO) и др.[15,95]. Концептуальной основой стандартизации сетей послужила разработанная МОС и МККТТ Эталонная модель взаимодействия открытых систем — 3MBOC(ISO/OSI), воплощенная в виде системы протоколов управления информационным обменом, реализуемых в программно-технических комплексах сети[39].
Мультисервисные сети создаются непосредственно на основе существующих узкополосных цифровых сетей и широкополосных цифровых сетей интегрального обслуживания (Ш-ЦСИО), которые могут рассматриваться как множество физически неоднородных локальных сетей, общающихся в виртуальном режиме [83].
Характерной особенностью Ш-ЦСИО, называемых также широкополосными цифровыми сетями с интеграцией служб (Ш-ЦСИС), является то, что ее функционирование происходит в условиях постоянного воздействия

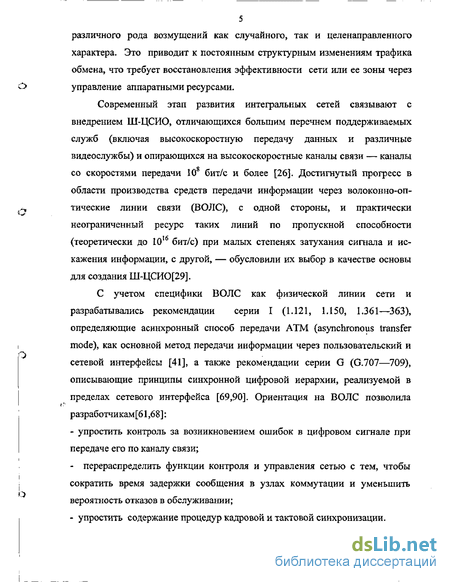

5 различного рода возмущений как случайного, так и целенаправленного характера. Это приводит к постоянным структурным изменениям трафика обмена, что требует восстановления эффективности сети или ее зоны через управление аппаратными ресурсами.
Современный этап развития интегральных сетей связывают с внедрением Ш-ЦСИО, отличающихся большим перечнем поддерживаемых служб (включая высокоскоростную передачу данных и различные видеослужбы) и опирающихся на высокоскоростные каналы связи — каналы
со скоростями передачи 10 бит/с и более [26]. Достигнутый прогресс в области производства средств передачи информации через волоконно-оптические линии связи (ВОЛС), с одной стороны, и практически неограниченный ресурс таких линий по пропускной способности (теоретически до 1016 бит/с) при малых степенях затухания сигнала и искажения информации, с другой, — обусловили их выбор в качестве основы для создания Ш-ЦСИО[29].
С учетом специфики ВОЛС как физической линии сети и разрабатывались рекомендации серии I (1.121, 1.150, 1.361—363), определяющие асинхронный способ передачи ATM (asynchronous transfer mode), как основной метод передачи информации через пользовательский и сетевой интерфейсы [41], а также рекомендации серии G (G.707—709), описывающие принципы синхронной цифровой иерархии, реализуемой в пределах сетевого интерфейса [69,90]. Ориентация на ВОЛС позволила разработчикам^ 1,68]:
- упростить контроль за возникновением ошибок в цифровом сигнале при
передаче его по каналу связи;
- перераспределить функции контроля и управления сетью с тем, чтобы
сократить время задержки сообщения в узлах коммутации и уменьшить
вероятность отказов в обслуживании;
- упростить содержание процедур кадровой и тактовой синхронизации.

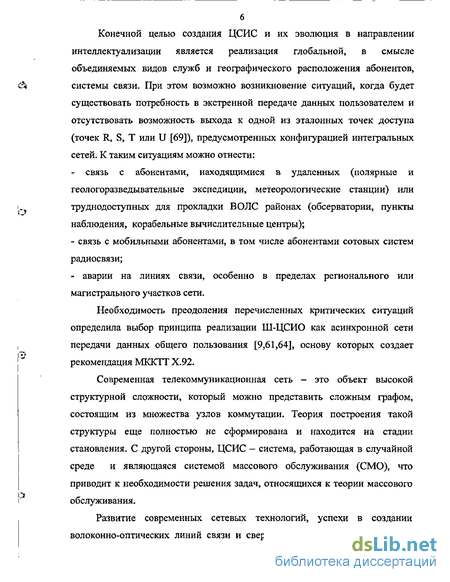

б Конечной целью создания ЦСИС и их эволюция в направлении интеллектуализации является реализация глобальной, в смысле объединяемых видов служб и географического расположения абонентов, системы связи. При этом возможно возникновение ситуаций, когда будет существовать потребность в экстренной передаче данных пользователем и отсутствовать возможность выхода к одной из эталонных точек доступа (точек R, S, Т или U [69]), предусмотренных конфигурацией интегральных сетей. К таким ситуациям можно отнести:
- связь с абонентами, находящимися в удаленных (полярные и
геологоразведывательные экспедиции, метеорологические станции) или
труднодоступных для прокладки ВОЛС районах (обсерватории, пункты
наблюдения, корабельные вычислительные центры);
- связь с мобильными абонентами, в том числе абонентами сотовых систем
радиосвязи;
- аварии на линиях связи, особенно в пределах регионального или
магистрального участков сети.
Необходимость преодоления перечисленных критических ситуаций определила выбор принципа реализации Ш-ЦСИО как асинхронной сети передачи данных общего пользования [9,61,64], основу которых создает рекомендация МККТТ Х.92.
Современная телекоммуникационная сеть — это объект высокой структурной сложности, который можно представить сложным графом, состоящим из множества узлов коммутации. Теория построения такой структуры еще полностью не сформирована и находится на стадии становления. С другой стороны, ЦСИС - система, работающая в случайной среде и являющаяся системой массового обслуживания (СМО), что приводит к необходимости решения задач, относящихся к теории массового обслуживания.

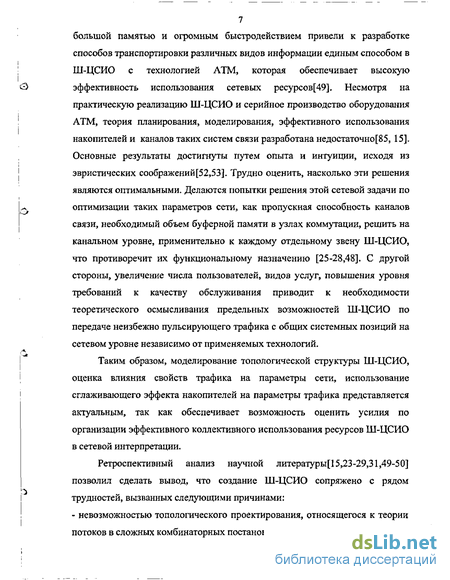

Развитие современных сетевых технологий, успехи в создании волоконно-оптических линий связи и сверхбольших интегральных схем с
7 большой памятью и огромным быстродействием привели к разработке способов транспортировки различных видов информации единым способом в Ш-ЦСИО с технологией ATM, которая обеспечивает высокую эффективность использования сетевых ресурсов[49]. Несмотря на практическую реализацию Ш-ЦСИО и серийное производство оборудования ATM, теория планирования, моделирования, эффективного использования накопителей и каналов таких систем связи разработана недостаточно[85, 15]. Основные результаты достигнуты путем опыта и интуиции, исходя из эвристических соображений[52,53]. Трудно оценить, насколько эти решения являются оптимальными. Делаются попытки решения этой сетевой задачи по оптимизации таких параметров сети, как пропускная способность каналов связи, необходимый объем буферной памяти в узлах коммутации, решить на канальном уровне, применительно к каждому отдельному звену Ш-ЦСИО, что противоречит их функциональному назначению [25-28,48]. С другой стороны, увеличение числа пользователей, видов услуг, повышения уровня требований к качеству обслуживания приводит к необходимости теоретического осмысливания предельных возможностей Ш-ЦСИО по передаче неизбежно пульсирующего трафика с общих системных позиций на сетевом уровне независимо от применяемых технологий.
Таким образом, моделирование топологической структуры Ш-ЦСИО, оценка влияния свойств трафика на параметры сети, использование сглаживающего эффекта накопителей на параметры трафика представляется актуальным, так как обеспечивает возможность оценить усилия по организации эффективного коллективного использования ресурсов Ш-ЦСИО в сетевой интерпретации.
Ретроспективный анализ научной литературы[15,23-29,31,49-50] позволил сделать вывод, что создание Ш-ЦСИО сопряжено с рядом трудностей, вызванных следующими причинами:
- невозможностью топологического проектирования, относящегося к теории потоков в сложных комбинаторных постановках;
отсутствием аналитических методов решения задач теории очередей в сложных вероятностных постановках;
трудностью обеспечения баланса между требуемым достаточно высоким коэффициентом использования ресурсов сети и приемлемым уровнем перегрузок при пульсирующем трафике;
необходимостью координации поведенческих функций при коллективном использовании дорогостоящих ресурсов сети в распределенной системе;
- трудностью согласования стоимости создания сети и экономической
эффективностью от ее использования.

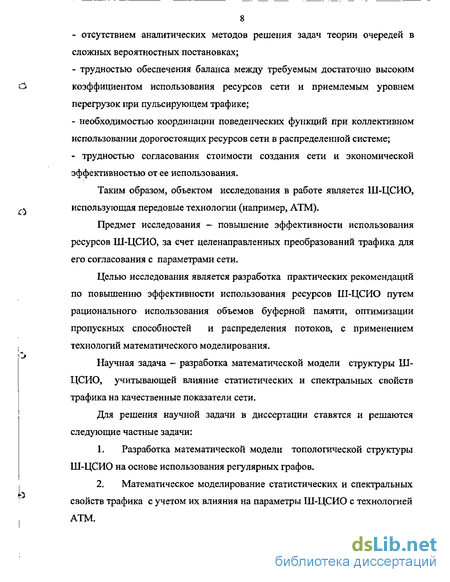

Таким образом, объектом исследования в работе является Ш-ЦСИО, использующая передовые технологии (например, ATM).
Предмет исследования — повышение эффективности использования ресурсов Ш-ЦСИО, за счет целенаправленных преобразований трафика для его согласования с параметрами сети.
Целью исследования является разработка практических рекомендаций по повышению эффективности использования ресурсов Ш-ЦСИО путем рационального использования объемов буферной памяти, оптимизации пропускных способностей и распределения потоков, с применением технологий математического моделирования.
Научная задача - разработка математической модели структуры Ш-ЦСИО, учитывающей влияние статистических и спектральных свойств трафика на качественные показатели сети.
Для решения научной задачи в диссертации ставятся и решаются следующие частные задачи:
Разработка математической модели топологической структуры Ш-ЦСИО на основе использования регулярных графов.
Математическое моделирование статистических и спектральных свойств трафика с учетом их влияния на параметры Ш-ЦСИО с технологией ATM.
9 3. Разработка методики расчета пропускных способностей звеньев Ш-ЦСИО в сетевой интерпретации с учетом необходимых объемов буферной памяти в узлах коммутации.

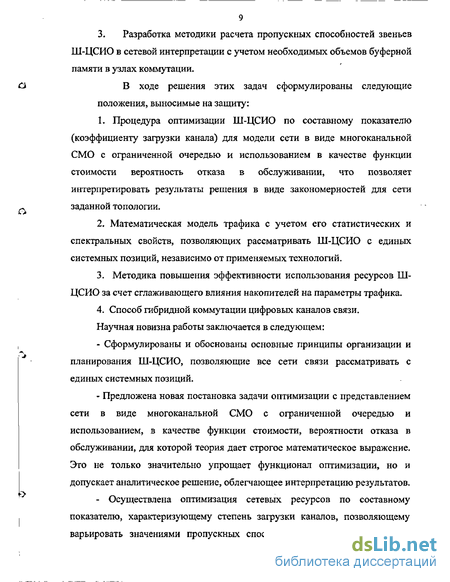

В ходе решения этих задач сформулированы следующие положения, выносимые на защиту:
1. Процедура оптимизации Ш-ЦСИО по составному показателю
(коэффициенту загрузки канала) для модели сети в виде многоканальной
СМО с ограниченной очередью и использованием в качестве функции
стоимости вероятность отказа в обслуживании, что позволяет
интерпретировать результаты решения в виде закономерностей для сети
заданной топологии.
Математическая модель трафика с учетом его статистических и спектральных свойств, позволяющих рассматривать Ш-ЦСИО с единых системных позиций, независимо от применяемых технологий.
Методика повышения эффективности использования ресурсов Ш-ЦСИО за счет сглаживающего влияния накопителей на параметры трафика.
4. Способ гибридной коммутации цифровых каналов связи.
Научная новизна работы заключается в следующем:
Сформулированы и обоснованы основные принципы организации и планирования Ш-ЦСИО, позволяющие все сети связи рассматривать с единых системных позиций.
Предложена новая постановка задачи оптимизации с представлением сети в виде многоканальной СМО с ограниченной очередью и использованием, в качестве функции стоимости, вероятности отказа в обслуживании, для которой теория дает строгое математическое выражение. Это не только значительно упрощает функционал оптимизации, но и допускает аналитическое решение, облегчающее интерпретацию результатов.
- Осуществлена оптимизация сетевых ресурсов по составному
показателю, характеризующему степень загрузки каналов, позволяющему
варьировать значениями пропускных способностей и числом каналов в
10 зависимости от класса трафика, оставляя время доставки информации минимальным, а вероятность отказа на заданном уровне, что является необходимыми условиями расчета Ш-ЦСИО с технологией ATM.
Впервые получены аналитические соотношения, позволяющие связать основные качественные показатели (время задержки, вероятность отказа) с параметрами сети (потоки в ветвях связи, пропускные способности каналов связи, число каналов, объем буферной памяти) и структурными особенностями топологии. Это дает возможность осуществлять целенаправленные преобразования трафика с целью оптимального согласования его параметров с параметрами сети и реализацию процедур обмена пропускных способностей каналов на объем буферной памяти в узлах коммутации.
Усовершенствована методика синтеза структуры Ш-ЦСИО с использованием модели сети в виде регулярных графов, позволяющая получить оптимальный статический план распределения потоков. Предложен модифицированный алгоритм Стейглица, позволяющий осуществлять дальнейшие преобразования графа с использованием ветвей, отсутствующих в начальной топологической структуре, прокладка которых не может быть осуществлена.
Разработана модель процесса наращивания структуры сети при ее масштабировании.
Предложен и обоснован способ гибридной коммутации, основанный на целенаправленных преобразованиях трафика со смещающейся границей между режимами коммутации (каналов и пакетов) в зависимости от длины передаваемого сообщения с учетом объема свободного буферного пространства в узлах коммутации.
Достоверность и обоснованность разработанного научно-методического аппарата подтверждается физической аргументированностью и математической корректностью исследуемых вопросов, строгостью принятых допущений и введенных ограничений, использованием
апробированного математического аппарата (теории графов, теории
массового обслуживания и др.), сходимостью результатов расчета с
результатами моделирования на ЭВМ и известными из литературных
& источников[4,23,37,82,83,97-100], полученными на основе эвристических
соображений.
Практическая значимость результатов исследования обусловливается их доведением до уровня методик, алгоритмов, программ и патентно-способных технических систем.
Экономический аспект работы заключается в том, что предложенная
методика повышения эффективности позволяет значительно снизить
Л стоимость сети за счет обмена дорогостоящих канальных ресурсов на
объемы буферной памяти в узлах коммутации, стоимость которых на
современном уровне развития вычислительной техники значительно ниже.
Диссертационная работа состоит из введения, четырех глав и заключения.
В первой главе работы дан краткий анализ современного состояния Ш-
ЦСИО с использованием технологии ATM, проведен обзор методов синтеза
топологической структуры сети связи и методов оптимизации параметров
; сети, сформулированы основные принципы организации и планирования
сетей.
Вторая глава посвящена разработке математической модели топологической структуры Ш-ЦСИО на основе использования регулярных графов и исследованию возможностей изменения структуры сети при синтезе сетей различного масштаба.
В третьей главе разработаны математические методы исследования возможности повышения эффективности использования ресурсов
Ш-ЦСИО путем преобразования трафика, рационального использования
объемов буферной памяти и возможностей ее обмена в узлах коммутации на
I пропускные способности каналов связи при поддержке постоянства
12 основных качественных показателей. Выполнена оценка влияния статистических и спектральных свойств трафика на параметры сети.
Четвертая глава посвящена разработке практических рекомендаций по повышению эффективности использования ресурсов сети. Разработан способ гибридной коммутации цифровых каналов при ограниченных сетевых ресурсах и методика повышения эффективности их использования за счет сглаживающего влияния накопителей на параметры трафика, рассмотрен пример использования методики при синтезе структуры Ш-ЦСИО.
Основные результаты диссертационной работы использованы в в/ч 08310 , учебном процессе ФРВИ РВ (г. Ставрополь), что подтверждается актами реализации. Результаты диссертационной работы докладывались на 3 НТК, опубликованы в 14 печатных работах, реализованы в полученном патенте на изобретение, использованы при выполнении 3 НИР и 2 НИОКР.
