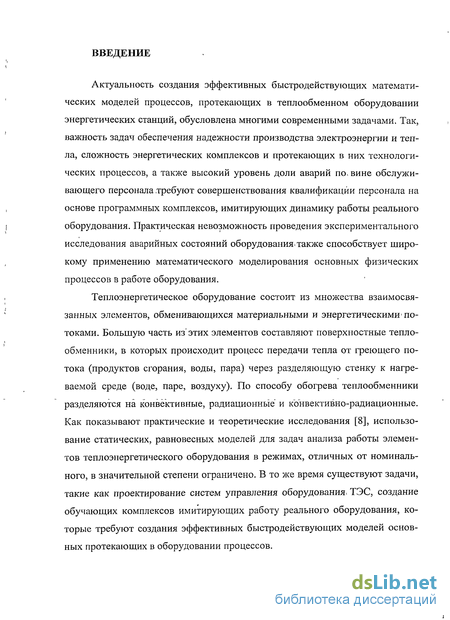

Введение к работе
Актуальность создания эффективных быстродействующих математических моделей процессов, протекающих в теплообменном оборудовании энергетических станций, обусловлена многими современными задачами. Так, важность задач обеспечения надежности производства электроэнергии и тепла, сложность энергетических комплексов и протекающих в них технологических процессов, а также высокий уровень доли аварий по, вине обслуживающего персонала требуют совершенствования квалификации персонала на основе программных комплексов, имитирующих динамику работы реального оборудования. Практическая невозможность проведения экспериментального исследования аварийных состояний оборудования, также способствует широкому применению математического моделирования основных физических процессов в работе оборудования.
Теплоэнергетическое оборудование состоит из множества взаимосвязанных элементов, обменивающихся материальными и энергетическими1 потоками. Большую часть из'этих элементов составляют поверхностные теплообменники, в которых происходит процесс передачи тепла от греющего потока (продуктов сгорания, воды, пара) через разделяющую стенку к нагреваемой среде (воде, паре, воздуху). По способу обогрева теплообменники разделяются на конвективные, радиационные и конвективно-радиационные. Как показывают практические и теоретические исследования [8], использование статических, равновесных моделей для задач анализа работы элементов теплоэнергетического оборудования в режимах, отличных от номинального, в значительной степени ограничено. В то же время существуют задачи, такие как проектирование систем управления оборудования. ТЭС, создание обучающих комплексов имитирующих работу реального оборудования, которые требуют создания эффективных быстродействующих моделей основных протекающих в оборудовании процессов.
'!

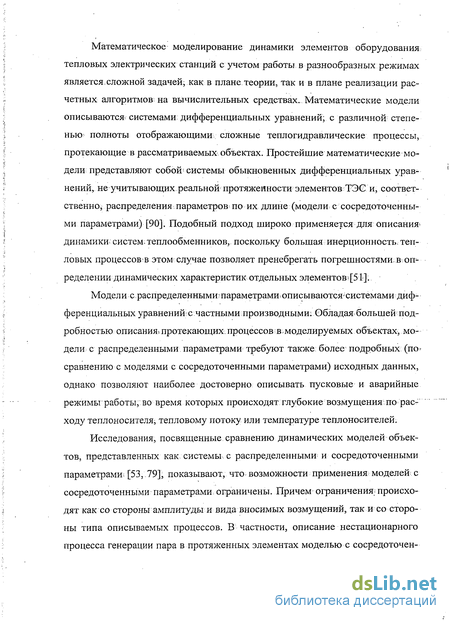

Математическое моделирование динамики элементов оборудования тепловых электрических станций с учетом работы в разнообразных режимах является, сложной задачей, как в плане теории, так ив плане реализации расчетных алгоритмов; на вычислительных средствах. Математические модели описываются системами дифференциальных уравнений; с различной степенью полноты отображающими сложные теплогидравлические процессы, протекающие в рассматриваемых объектах. Простейшие математические модели представляют собой системы обыкновенных дифференциальных уравнений, не учитывающих реальной протяженности элементов ТЭ(2 и, соответственно, распределения параметров по их длине (модели с сосредоточенными параметрами) [90]. Подобный подход широко применяется для описания^ динамики систем; теплообменников, поскольку большая инерционность, тепловых процессов^ этом случае позволяет пренебрегать погрешностями в оп^ ределении динамических характеристик отдельных элементов*[51].
Модели с распределеннымишараметрами^ описываютсяjсистемами дифференциальных уравнений с частными производными; Обладая большей подробностью описания* протекающих: процессов в моделируемых объектах, модели с распределенными параметрами требуют также более подробных (по< сравнению с моделями с сосредоточенными параметрами) исходных данных, однако позволяют наиболее достоверно описывать пусковые и аварийные режимы работы,: во время которых происходят глубокие возмущения по расходу теплоносителя, тепловому потоку или температуре теплоносителей.
Исследования, посвященные сравнению динамических моделей объектов, представленных как системы, с распределенными и сосредоточенными параметрами [53, 79], показывают, что возможности применения моделей с сосредоточенными параметрами ограничены. Причем ограничения; происходят как со стороны амплитуды и вида вносимых возмущений, так и со стороны типа описываемых процессов. В частности, описание нестационарного процесса генерации пара в протяженных элементах моделью с сосредоточен-
ными параметрами затруднено из-за возможности значительного изменения режимных параметров, таких как плотность потока, его скорость, значения коэффициентов теплоотдачи по длине моделируемого объекта. Существенные погрешности возникают при использовании таких моделей для описания теплообменников противоточного типа, которые составляют значительную часть оборудования тепловых электрических станций.

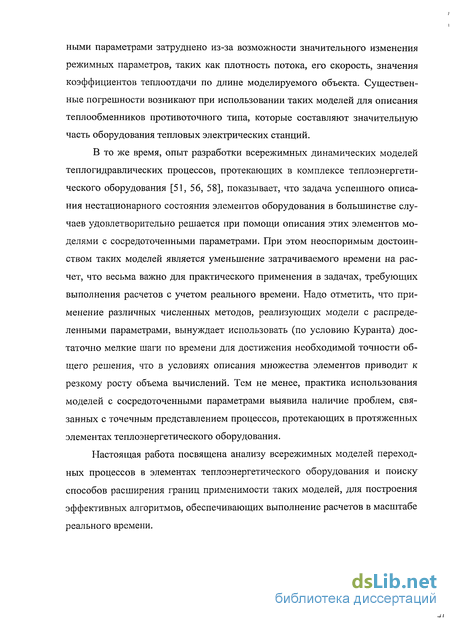

В то же время, опыт разработки всережимных динамических моделей теплогидравлических процессов, протекающих в комплексе теплоэнергетического оборудования [51, 56, 58], показывает, что задача успешного описания нестационарного состояния элементов оборудования в большинстве случаев удовлетворительно решается при помощи описания этих элементов моделями с сосредоточенными параметрами. При этом неоспоримым достоинством таких моделей является уменьшение затрачиваемого времени на расчет, что весьма важно для практического применения в задачах, требующих выполнения расчетов с учетом реального времени. Надо отметить, что применение различных численных методов, реализующих модели с распределенными параметрами, вынуждает использовать (по условию Куранта) достаточно мелкие шаги по времени для достижения необходимой точности общего решения, что в условиях описания множества элементов приводит к резкому росту объема вычислений. Тем не менее, практика использования моделей с сосредоточенными параметрами выявила наличие проблем, связанных с точечным представлением процессов, протекающих в протяженных элементах теплоэнергетического оборудования.
Настоящая работа посвящена анализу всережимных моделей переходных процессов в элементах теплоэнергетического оборудования и поиску способов расширения границ применимости таких моделей, для построения эффективных алгоритмов, обеспечивающих выполнение расчетов в масштабе реального времени.
./I
Научная новизна работы

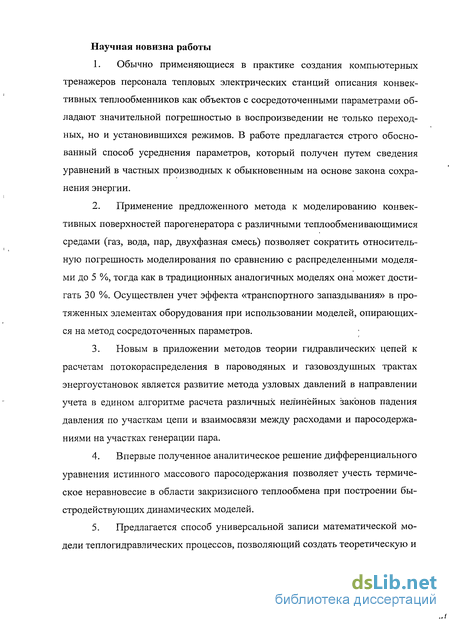

Обычно применяющиеся в практике создания компьютерных тренажеров персонала тепловых электрических станций описания конвективных теплообменников как объектов с сосредоточенными параметрами обладают значительной погрешностью в воспроизведении не только переходных, но и установившихся режимов. В работе предлагается строго обоснованный способ усреднения параметров, который получен путем сведения уравнений в частных производных к обыкновенным на основе закона сохранения энергии.
Применение предложенного метода к моделированию конвективных поверхностей парогенератора с различными теплообменивающимися средами (газ, вода, пар, двухфазная смесь) позволяет сократить относительную погрешность моделирования по сравнению с распределенными моделями до 5 %, тогда как в традиционных аналогичных моделях она может достигать 30 %. Осуществлен учет эффекта «транспортного запаздывания» в протяженных элементах оборудования при использовании моделей, опирающихся на метод сосредоточенных параметров. ;
Новым в приложении методов теории гидравлических цепей к расчетам потокораспределения в пароводяных и газовоздушных трактах энергоустановок является развитие метода узловых давлений в направлении учета в едином алгоритме расчета различных нелинейных законов падения давления по участкам цепи и взаимосвязи между расходами и паросодержа-ниями на участках генерации пара.
Впервые полученное аналитическое решение дифференциального уравнения истинного массового паросодержания позволяет учесть термическое неравновесие в области закризисного теплообмена при построении быстродействующих динамических моделей.
Предлагается способ универсальной записи математической модели теплогидравлических процессов, позволяющий создать теоретическую и
.J
практическую основу для исследования применимости численных методов для описания динамики оборудования ТЭС.

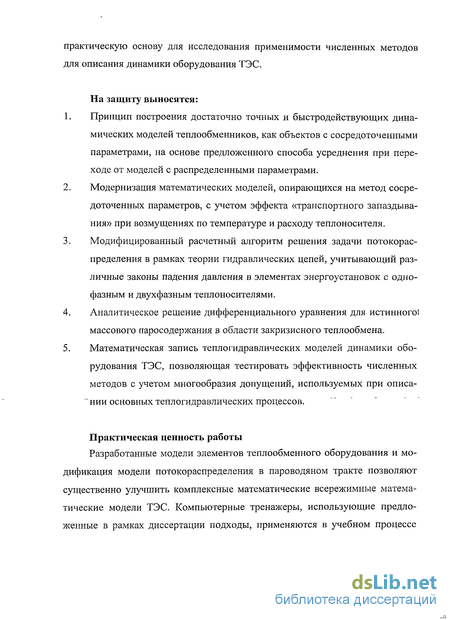

На защиту выносятся:
Принцип построения достаточно точных и быстродействующих динамических моделей теплообменников, как объектов с сосредоточенными параметрами, на основе предложенного способа усреднения при переходе от моделей с распределенными параметрами.
Модернизация математических моделей, опирающихся на метод сосредоточенных параметров, с учетом эффекта «транспортного запаздывания» при возмущениях по температуре и расходу теплоносителя.
Модифицированный расчетный алгоритм решения задачи потокораспределения в рамках теории гидравлических цепей, учитывающий различные законы падения давления в элементах энергоустановок с однофазным и двухфазным теплоносителями.
Аналитическое решение дифференциального уравнения для истинного! массового паросодержания в области закризисного теплообмена.
Математическая запись тепло гидравлических моделей динамики оборудования ТЭС, позволяющая тестировать эффективность численных методов с учетом многообразия допущений, используемых при описа-
" нии основных теплогидравлических процессов.
Практическая ценность работы
Разработанные модели элементов теплообменного оборудования и модификация модели потокораспределения в пароводяном тракте позволяют существенно улучшить комплексные математические всережимные математические модели ТЭС. Компьютерные тренажеры, использующие предложенные в рамках диссертации подходы, применяются в учебном процессе
энергетического факультета Иркутской государственной сельскохозяйственной академии.
Структура и объем работы

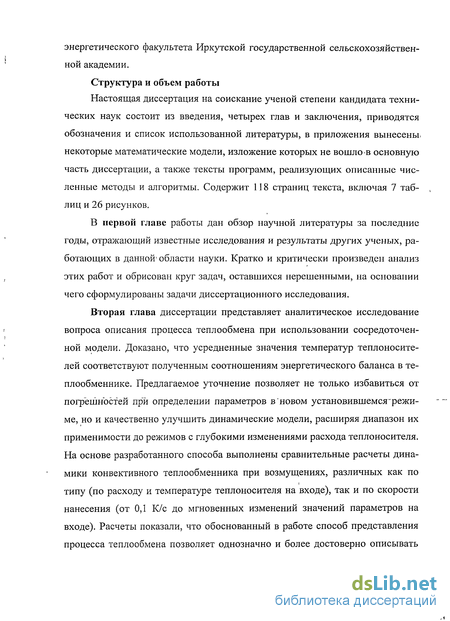

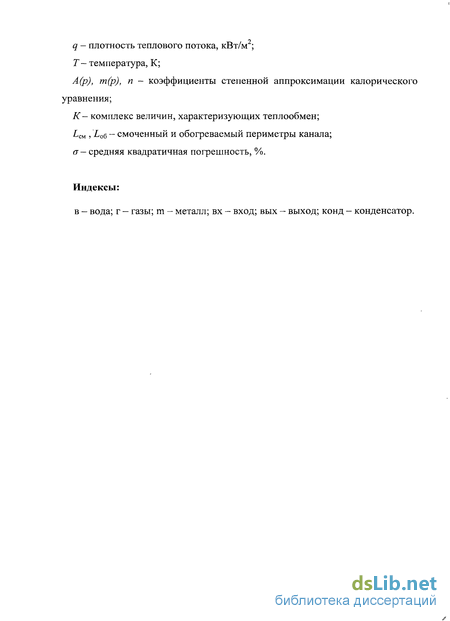

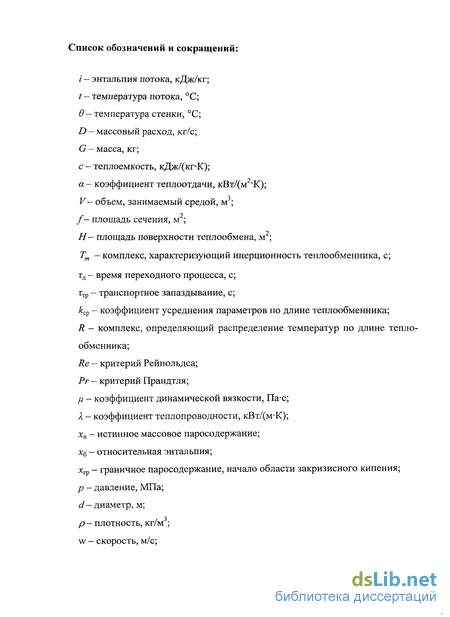

Настоящая диссертация на соискание ученой степени кандидата технических наук состоит из введения, четырех глав и заключения, приводятся обозначения и список использованной литературы, в приложения вынесены, некоторые математические модели, изложение которых не вошло в основную часть диссертации, а также тексты программ, реализующих описанные численные методы и алгоритмы. Содержит 118 страниц текста, включая 7 таблиц и 26 рисунков.
В первой главе работы дан обзор научной литературы за последние годы, отражающий известные исследования и результаты других ученых, работающих в данной" области науки. Кратко и критически произведен анализ этих работ и обрисован круг задач, оставшихся нерешенными, на основании чего сформулированы задачи диссертационного исследования.
Вторая глава диссертации представляет аналитическое исследование вопроса описания процесса теплообмена при использовании сосредоточенной модели. Доказано, что усредненные значения температур теплоносителей соответствуют полученным соотношениям энергетического баланса в теплообменнике. Предлагаемое уточнение позволяет не только избавиться от погрешностей при определении параметров в "новом установившемся~режи-ме, но и качественно улучшить динамические модели, расширяя диапазон их применимости до режимов с глубокими изменениями расхода теплоносителя. На основе разработанного способа выполнены сравнительные расчеты динамики конвективного теплообменника при возмущениях, различных как по типу (по расходу и температуре теплоносителя на входе), так и по скорости нанесения (от ОД К/с до мгновенных изменений значений параметров на входе). Расчеты показали, что обоснованный в работе способ представления процесса теплообмена позволяет однозначно и более достоверно описывать
установившиеся и переходные процессы, в отличие от обычно применяемых моделей с сосредоточенными параметрами.

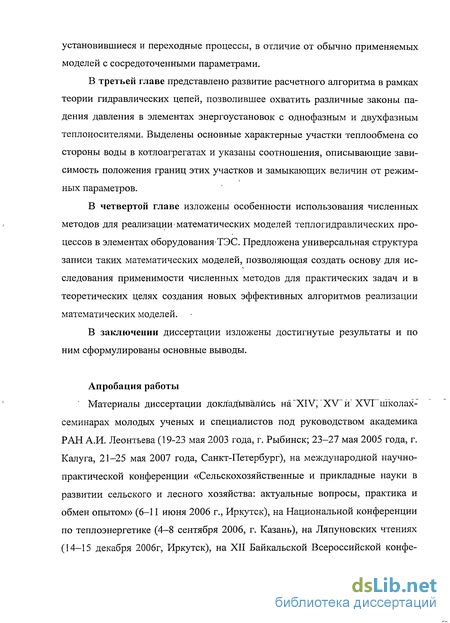

В третьей главе представлено развитие расчетного алгоритма в рамках теории гидравлических цепей, позволившее охватить различные законы падения давления в элементах энергоустановок с однофазным и двухфазным теплоносителями. Выделены основные характерные участки теплообмена со стороны воды в котлоагрегатах и указаны соотношения, описывающие зависимость положения границ этих участков и замыкающих величин от режимных параметров.
В четвертой главе изложены особенности использования численных методов для реализации математических моделей теплогидравлических процессов в элементах оборудования1 ТЭС. Предложена универсальная структура записи таких математических моделей, позволяющая создать основу для исследования применимости численных методов для практических задач и в теоретических целях создания новых эффективных алгоритмов реализации математических моделей.
В заключении диссертации изложены достигнутые результаты и по ним сформулированы основные выводы.
Апробация работы
' Материалы диссертации докладывались на~ХГУ~*Х\/"й" ХУГ'школах-семинарах молодых ученых и специалистов под руководством академика РАН А.И. Леонтьева (19-23 мая 2003 года, г. Рыбинск; 23-27 мая 2005 года, г. Калуга, 21-25 мая 2007 года, Санкт-Петербург), на международной научно-практической конференции «Сельскохозяйственные и прикладные науки в развитии сельского и лесного хозяйства: актуальные вопросы, практика и обмен опытом» (6-11 июня 2006 г., Иркутск), на Национальной конференции по теплоэнергетике (4-8 сентября 2006, г. Казань), на Ляпуновских чтениях (14-15 декабря 2006г, Иркутск), на XII Байкальской Всероссийской конфе-
ренции «Информационные и математические технологии в науке и управлении» (июнь 2007, г. Иркутск), на 5 Семинаре вузов Сибири и Дальнего Востока «Проблемы теплофизики и теплоэнергетики» (26-90 сентября 2007 года, Иркутск).

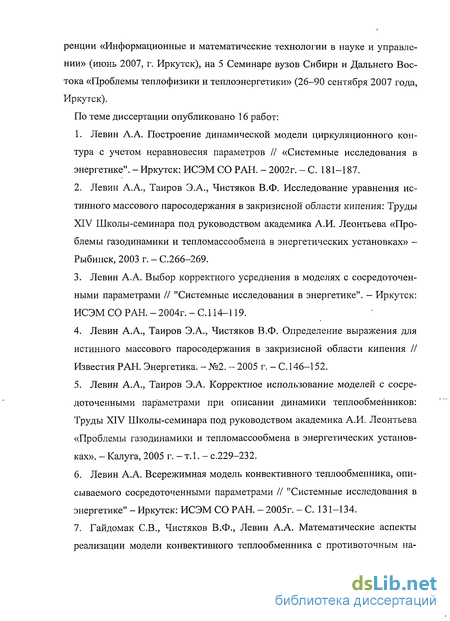

По теме диссертации опубликовано 16 работ:
Левин А.А. Построение динамической модели циркуляционного контура с учетом неравновесия параметров // «Системные исследования в энергетике". - Иркутск: ИСЭМ СО РАН. - 2002г. - С. 181-187.
Левин А.А., Таиров Э.А., Чистяков В.Ф. Исследование уравнения истинного массового паросодержания в закризисной области кипения: Труды XIV Школы-семинара под руководством академика А.И. Леонтьева «Проблемы газодинамики и тепломассообмена в энергетических установках» -Рыбинск, 2003 г. - С.266-269.
Левин А.А. Выбор корректного усреднения в моделях с сосредоточенными параметрами // "Системные исследования в энергетике". - Иркутск: ИСЭМ СО РАН. - 2004г. - С.114-119.
Левин А.А., Таиров Э.А., Чистяков В.Ф. Определение выражения для истинного массового паросодержания в закризисной области кипения // Известия РАН. Энергетика. - №2. - 2005 г. - С. 146-152.
Левин А.А., Таиров Э.А. Корректное использование моделей с сосредоточенными параметрами при описании динамики теплообменников: Труды XIV Школы-семинара под руководством академика А.И. Леонтьева «Проблемы газодинамики и тепломассообмена в энергетических установках». - Калуга, 2005 г. - т. 1. - с.229-232.
Левин А.А. Всережимная модель конвективного теплообменника, описываемого сосредоточенными параметрами // "Системные исследования в энергетике" - Иркутск: ИСЭМ СО РАН. - 2005г. - С. 131-134.
Гайдомак СВ., Чистяков В.Ф., Левин А.А. Математические аспекты реализации модели конвективного теплообменника с противоточным на-
правлением материальных потоков // Труды XIII Байкальской международной школы-семинара. - Иркутск, 2005 г. - т.З. - G.94-99. 8. Левин А.А. Описание динамики теплообменника с однофазными теплоносителями методом сосредоточенных параметров // "Системные исследования в энергетике". -Иркутск: ИСЭМ СО РАН. - 2006 г. - С. 146-149: 9: Левин А.А., Таиров Э.А. Моделирование динамики пароводяного теплообменника при возмущении температурой // Труды Международной научно-практической конференции «Сельскохозяйственные и прикладные
науки в развитии сельского и лесного хозяйства: актуальные вопросы;
і і '
практика и обмен опытом»..- Иркутск, 2006 г. - С.266-271. 10. Левин А.А, Таиров Э.А. Использование метода; сосредоточенных параметров- для описания динамики теплообменника; с однофазными теплоносителями // Труды Национальной конференции по теплоэнергетике. — Казань.2006. -т. Г. - С.361-364.
VI. Левин А.А. Учет влияния свойств двухфазного потока на-решение за
дач потокораспределения. Тезисы докладов конференции «Ляпуновские
чтения»..— Иркутск, 2006 г. -
Левин А.А, Таиров Э:А. Описание динамики теплообменных элементов на основе модифицированного метода сосредоточенных параметров // Труды XVI Школы-семинара молодых ученых и специалистов под руководством академика РАН" А.ИГ Леонтьева:"'- Санкт-Петербург," 2007" "г. -"" С. 146-149.
Чистяков В.Ф., Левин А.А. Построение эффективных математических моделей теплогидравлических процессов элементов оборудования ТЭС // Труды XII Байкальской Всероссийской конференции «Информационные и математические технологии в науке и, управлении». Часть I: - Иркутск, 2007.-С. 154-159.
Левин А.А., Чистяков В.Ф. Об эффективности численных методов при моделировании теплогидравлических процессов в элементах оборудования
ТЭС II Труды Средневолжского математического общества. - 2007. — т. 9. — №1.- С. 172-177.
Левин А.А., Таиров Э.А. Построение динамических моделей конвективных теплообменников на основе метода сосредоточенных параметров // Известия РАН. Энергетика. - 2007 г. - №2. - G. 137-144.
Левин А.А., Таиров Э.А. Применение метода сосредоточенных параметров для описания динамики теплообменника с однофазными теплоносителями,// Известия высших учебных заведений. Проблемы энергетики. -2007 г. - №9-10. - С. 123-127.
Работа выполнена в лаборатории динамики парогенерирующих систем ИСЭМ СО РАН, где автор в течение ряда лет является основным исполнителем аналитических исследований в области создания математических моделей энергетических установок. Исследование проведено в соответствии с планами< научно-исследовательских работ института систем энергетики им:. Л.А Мелентьева GO РАН в рамках темьг «Методические основы комплексных исследований сложных теплосиловых систем с целью обоснования их рациональных процессов, технологических схем, параметров и ^режимов функционирования». Исследование автором вопроса расширения границ применимости метода сосредоточенных параметров для построения всере-жймных моделей^теплоэнергетического оборудования по^^^ ским фондом фундаментальных исследований, грант №05-08-18160. В 2006-2007 гг. работа автора по теме диссертации получила поддержку в.Лавренть-евском конкурсе молодежных проектов GO РАН в рамках инициативного проекта.
Автор считает своим приятным долгом выразить благодарность Виктору Филимоновичу Чистякову за плодотворное сотрудничество в области использования численных методов для задач моделирования теплофизических процессов.
