Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа Мучкаев, Вадим Юрьевич

Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа
<
Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

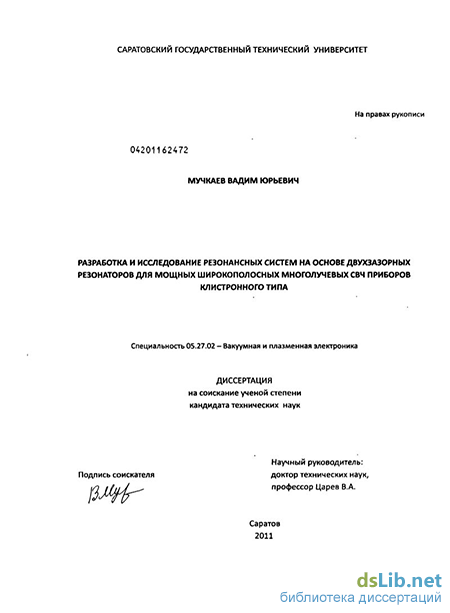

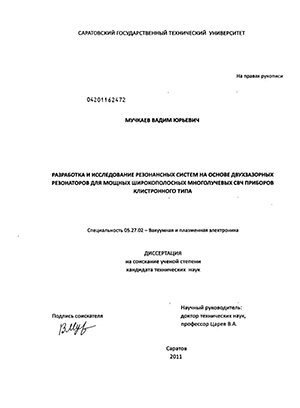

Мучкаев, Вадим Юрьевич. Разработка и исследование резонансных систем на основе двухзазорных резонаторов для мощных широкополосных многолучевых СВЧ приборов клистронного типа : диссертация ... кандидата технических наук : 05.27.02 / Мучкаев Вадим Юрьевич; [Место защиты: Сарат. гос. техн. ун-т].- Саратов, 2011.- 130 с.: ил. РГБ ОД, 61 11-5/2956

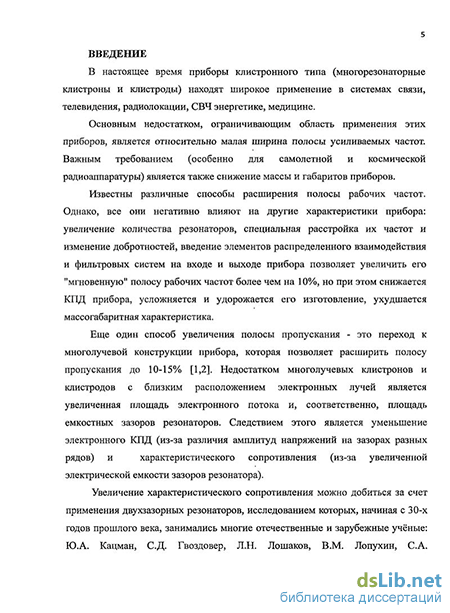

Введение к работе

Актуальность работы. В настоящее время приборы клистронного типа (многорезонаторные клистроны и клистроды) находят широкое применение в системах связи, телевидения, радиолокации, СВЧ энергетике, медицине.

Основным недостатком, ограничивающим область применения этих приборов, является относительно малая ширина полосы усиливаемых частот. Важным требованием (особенно для самолетной и космической радиоаппаратуры) является также снижение массы и габаритов приборов.

Известны различные способы расширения полосы рабочих частот. Однако, все они негативно влияют на другие характеристики прибора: увеличение количества резонаторов, специальная расстройка их частот и изменение добротностей, установка фильтровых систем на входе и выходе прибора позволяет увеличить его «мгновенную» полосу рабочих частот более чем на 10%, но при этом снижается КПД прибора, усложняется и удорожается его изготовление, ухудшается массогабаритная характеристика.

Еще один способ увеличения полосы пропускания - это переход к многолучевой конструкции прибора, которая позволяет расширить полосу пропускания до 10-15%. Недостатком многолучевых клистронов и клистродов с близким расположением электронных лучей является увеличенная площадь электронного потока и, соответственно, площадь емкостных зазоров резонаторов. Следствием этого является уменьшение электронного КПД (из-за различия амплитуд напряжений на зазорах разных рядов) и характеристического сопротивления (из-за увеличенной электрической емкости зазоров резонатора).

Увеличение характеристического сопротивления можно добиться за счет применения двухзазорных резонаторов (ДР), исследованием которых, начиная с 30-х годов прошлого века, занимались многие отечественные и зарубежные учёные: Ю.А. Кацман, С.В. Лебединский, С.А. Зусмановский, А.З. Хайков, С.Н. Голубев, К.Г. Симонов, В.П. Панов, В.К. Федяев, А.Н. Арсеньева, О. Хайль, М. Чодоров, С. Фан, Р.Б. Нельсон и др.

Дальнейшее улучшение характеристик многолучевых приборов клистронного типа можно обеспечить за счет перехода к секторной конструкции двухзазорных резонаторов (СДР). При такой конструкции входная и выходная резонансная система (РС) многолучевого клистрона (МЛК) представляет собой комплекс из n электромагнитно связанных между собой однолучевых или многолучевых активных секторных двухзазорных резонаторов, образующих фильтровую систему. Промежуточные резонаторы могут не иметь между собой электромагнитной связи. Электронные лучи (пучки) при этом расположены аксиально-симметрично вокруг оси прибора, что облегчает формирование сходящихся электронных пучков, улучшает их фокусировку и обеспечивает однородность скоростной модуляции для всех лучей.

Однако, электродинамические свойства таких РС практически не изучены. Не определено оптимальное сочетание электродинамических, электронных и массогабаритных параметров, позволяющее расширить полосу рабочих частот высокоэффективных МЛК, выполненных на основе СДР, при одновременном снижении массы и габаритов приборов.

Современная тенденция при исследовании и разработке новых типов приборов заключается в последовательном использовании программ разного уровня. Однако существующие трехмерные программы численного моделирования сложных электродинамических систем, какой является фильтровая система, выполненная на основе СДР, слишком дороги и не полностью удовлетворяют требованиям разработчиков.

В связи с этим становится актуальным исследование и оптимизация разных по конструкции типов двухзазорных резонаторов, предназначенных для создания новых мощных широкополосных типов МЛК, а также разработка как программы оперативного расчета СДР, основанной на приближенных аналитических моделях, так и точной трехмерной программы численного моделирования сложных электродинамических систем.

Цель работы и задачи исследований.

Целью настоящей диссертационной работы является увеличение ширины полосы рабочих частот мощных многолучевых СВЧ приборов клистронного типа при одновременном улучшении их массогабаритных характеристик за счет оптимизации конструкции и параметров резонансных систем, выполненных на основе двухзазорных резонаторов.

Для достижения поставленной цели в работе решались следующие задачи:

проведение аналитического обзора публикаций по современным способам улучшения комплекса выходных электронных, электродинамических и массогабаритных параметров приборов клистронного типа;

разработка аналитической методики оперативного расчета электронных и электродинамических параметров СДР;

оптимизация СДР по комплексу электронных, электродинамических и массогабаритных параметров при помощи аналитического метода расчета;

построение модели численного расчета комплекса характеристик РС сложной формы и разработка на ее основе программы трехмерного моделирования;

исследование различных способов управления частотами собственных видов колебаний СДР для достижения условий кратности основного и высших видов колебаний;

поиск оптимальной формы и размера щели связи между смежными активными СДР, обеспечивающих максимальную ширину полосы пропускания и минимальную неравномерность амплитудно-частотной характеристики (АЧХ) многолучевого прибора..

Научная новизна выполненных исследований заключается в том, что впервые:

  1. Предложен новый критерий оптимизации ДР по комплексу электронных, электродинамических и массогабаритных параметров, пропорциональный отношению эффективного характеристического сопротивления резонатора на его объем, позволяющий производить выбор конструкции резонатора, исходя с условий получения в МЛК максимальной полосы и усиления при минимально возможных габаритах и массе.

  2. Разработана аналитическая методика приближенного расчета электронных и электродинамических параметров СДР, и на ее основе была создана программа оперативной оптимизации, позволяющая требуемые режимы работы прибора и геометрические размеры резонаторов по максимуму безразмерного критерия оптимальности.

  3. Показано, что для СДР среди всех влияющих геометрических параметров наибольшая чувствительность резонансной частоты наблюдается при изменении радиуса пролетных труб. Наибольшая чувствительность характеристического сопротивления от геометрических параметров наблюдается в низкочастотном краю рассматриваемого диапазона частот, а наименьшая – в высокочастотном, наиболее сильная чувствительность коэффициента взаимодействия и электронной добротности наблюдается при углах пролета 4.5-5.2 радиан.

  4. Установлены основные закономерности поведения частот разных видов колебаний в конструкции СДР с ребром, закорачивающим боковые стенки резонатора, и найдены условия достижения кратности частот противофазного f1 и синфазного видов f2 колебаний (f2/f1=2, f2/f1=3).

  5. Определены оптимальные размеры и форма щели связи фильтровой системы, состоящей из двух активных СДР.

  6. Исследованы полосовые свойства многосвязной РС, состоящей из шести СДР. Найдены условия, при которых в данной РС реализуется максимальная ширина полосы пропускания.

Достоверность полученных результатов обеспечивается построением математических моделей на основе фундаментальных исходных уравнений вакуумной СВЧ электроники и законов электродинамики, корректностью упрощающих предположений, соответствием результатов расчета и решений тестовых задач, а также соответствием расчетных и экспериментальных данных, полученных с помощью современной измерительной аппаратуры.

Практическая значимость состоит в следующем:

  1. На основе предложенного критерия можно оперативно дать адекватную оценку различных конструкций резонаторов по комплексу электродинамических, электронных и массогабаритных параметров, что особенно важно для проектирования приборов клистронного типа для самолетной и космической радиоаппаратуры.

  2. Применение разработанной методики аналитического расчета параметров СДР, и созданной на ее основе программы оптимизации, целесообразно на начальном этапе проектирования прибора для поиска приближенных значений оптимальных параметров, что позволяет уменьшить трудоемкость и время расчета по программам трехмерного моделирования, а также трудоемкость экспериментальных исследований.

  3. Проведенный анализ чувствительности характеристик СДР к изменению его геометрических и электронных параметров, позволяет уже на начальном этапе проектирования прибора с СДР выбрать наиболее стабильные режимы его работы, определить допуски на отклонения размеров резонаторов, предъявить определенные требования к режиму эксплуатации.

  4. Разработанная программа трехмерного моделирования «REZON» (свидетельство об официальной регистрации программы для ЭВМ №2011611748) позволяет адекватно рассчитывать характеристики резонаторов сложной трехмерной формы и может быть использована при проектировании многосвязных активных и пассивных РС однолучевых и многолучевых широкополосных приборов клистронного типа.

  5. Найденные условия достижения кратности основного противофазного и высшего синфазного видов колебаний для СДР с закорачивающим ребром могут быть использованы в приборах клистронного типа для реализации режима несинусоидальной скоростной модуляции, режимов умножения частоты, а также режима двухчастотного усиления сигнала.

  6. Дана оценка ширины полосовой характеристики выходной резонансной системы, состоящей из шести активных секторных двухзазорных резонаторов и одного пассивного суммирующего резонатора.

Реализация результатов работы.

Результаты работы и практические рекомендации по проектированию одно- и многолучевых приборов клистронного типа на ДР:

реализованы в ОАО «НПП «Контакт» в ОКР НКУ ДКА-2015-Восток;

используются в учебном процессе СГТУ в курсах «Компьютерное моделирование и проектирование ЭПУ» и «Микроволновые приборы и устройства», а также при выполнении бакалаврами и магистрами дипломных проектов и курсовых работ.

Научные положения и результаты, выносимые на защиту:

  1. Значение критерия оптимальности , объединяющего электродинамические ( – длина волны, – характеристическое сопротивление), электронные (М – коэффициент эффективности взаимодействия) и геометрические (– высота, – площадь поперечного сечения резонатора) параметры, для конструкции секторного двухзазорного резонатора приблизительно в 1,5 раза больше значения критерия оптимальности двухзазорного резонатора цилиндрической формы и, примерно в 50 раз, больше значения этого критерия для эталонного однозазорного цилиндрического резонатора радиального типа (П=1093), возбуждаемого на виде Е010.

  2. Разработанная программа трехмерного моделирования резонаторов, основанная на численном решении уравнений Максвелла методом конечных разностей во временной области (FDTD) с использованием математических моделей, описывающих эффективность взаимодействия с пучком, адекватно моделирует установившиеся процессы в резонаторах сложной формы с бессеточными зазорами; и позволяет исследовать зависимости электронных и электродинамических от их геометрических размеров и параметров режима, а также определять оптимальное значение критерия П.

  3. Введение в ячейку двухзазорного резонатора дополнительного, закорачивающего боковые крышки, ребра, которое служит основанием для радиального стержня с закрепленной на его конце втулкой, позволяет путем варьирования отношения высоты ребра к длине стержня изменять частоты противофазного и синфазных видов колебаний, при этом кратность частот для однолучевого резонатора цилиндрической формы достигается при отношении , для однолучевого резонатора секторной формы – при , а для трехлучевого резонатора секторной формы – при .

  4. Максимальная ширина полосы пропускания двухзвенной фильтровой системы, состоящей из связанных активных секторных двухзазорных резонаторов, наблюдается при электрическом характере связи в случае щели связи круглой формы и выборе отношения (где – диаметр круглого отверстия).

Апробация работы.

Основные результаты диссертационной работы докладывались и обсуждались на 7 научно-технических конференциях: 19-й и 20-й международных Крымских конференциях «СВЧ-техника и телекоммуникационные технологии» (Севастополь, Украина, 2009, 2010); международной научно-технической конференции «Актуальные проблемы электронного приборостроения АПЭП-2010» (Саратов, 2010); Всероссийских научно-практических конференциях молодых ученых «Инновации и актуальные проблемы техники и технологий» (Саратов, 2009, 2010); 11th IEEE International Vacuum Electronics Conference IVEC 2010 (Monterey, 2010); XXIII Международной научной конференции «Математические методы в технике и технологиях» (Саратов, 2010).

Публикации.

По материалам диссертации опубликовано 13 печатных работ, из них три статьи в рецензируемых журналах, входящих в перечень ВАК РФ. Получено свидетельство о государственной регистрации программы для ЭВМ.

Структура и объем работы.

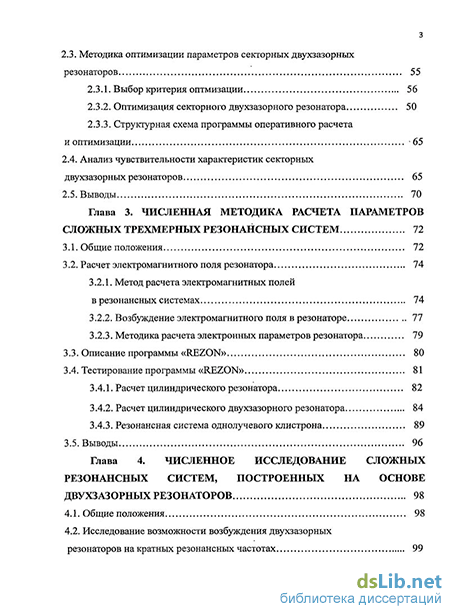

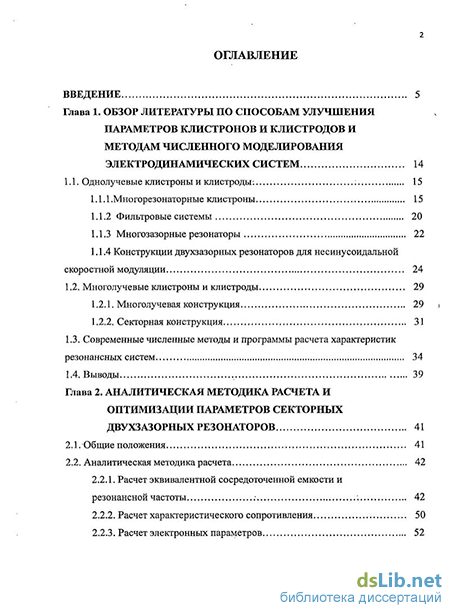

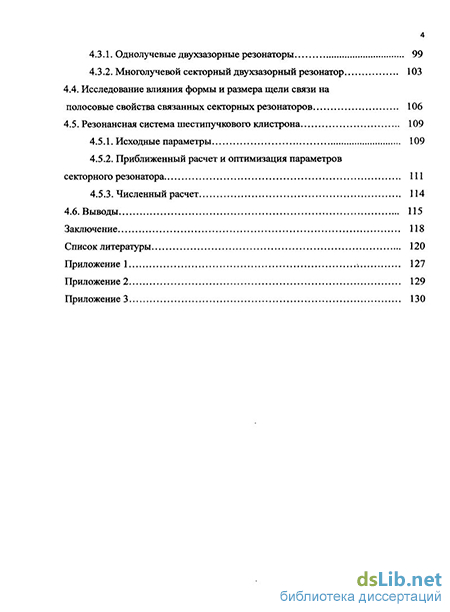

Диссертация состоит из введения, четырех глав, заключения, трех приложений, содержит 130 страниц, включая 3 таблицы, 72 рисунка, 63 формулы, список литературы состоит из 71 наименования.
