Введение к работе

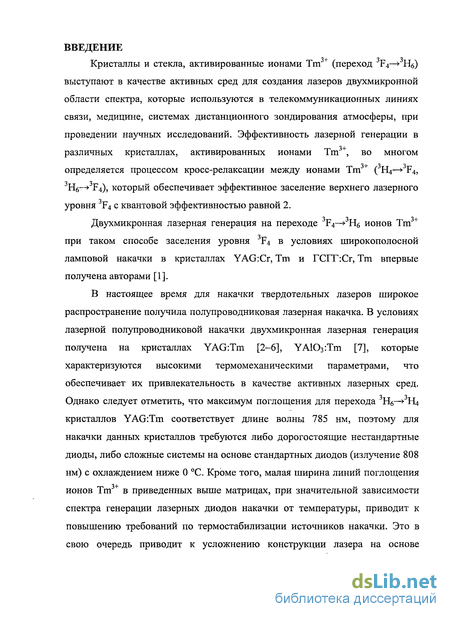

Кристаллы и стекла, активированные ионами Тт (переход F4—> Нб) выступают в качестве активных сред для создания лазеров двухмикронной области спектра, которые используются в телекоммуникационных линиях связи, медицине, системах дистанционного зондирования атмосферы, при проведении научных исследований. Эффективность лазерной генерации в различных кристаллах, активированных ионами Тт3+, во многом определяется процессом кросс-релаксации между ионами Tm3+ (3Н4—>3F4, Нб—> F4), который обеспечивает эффективное заселение верхнего лазерного уровня F4 с квантовой эффективностью равной 2.
Двухмикронная лазерная генерация на переходе 3F4—>3Нб ионов Тт3+ при таком способе заселения уровня F4 в условиях широкополосной ламповой накачки в кристаллах YAG:Cr, Tm и ГСГГ:Сг, Тт впервые получена авторами [1].
В настоящее время для накачки твердотельных лазеров широкое распространение получила полупроводниковая лазерная накачка. В условиях лазерной полупроводниковой накачки двухмикронная лазерная генерация получена на кристаллах YAG:Tm [2-6], YA103:Tm [7], которые характеризуются высокими термомеханическими параметрами, что обеспечивает их привлекательность в качестве активных лазерных сред. Однако следует отметить, что максимум поглощения для перехода Нб—> 1 кристаллов YAG:Tm соответствует длине волны 785 нм, поэтому для накачки данных кристаллов требуются либо дорогостоящие нестандартные диоды, либо сложные системы на основе стандартных диодов (излучение 808 нм) с охлаждением ниже 0 С. Кроме того, малая ширина линий поглощения ионов Тш3+ в приведенных выше матрицах, при значительной зависимости спектра генерации лазерных диодов накачки от температуры, приводит к повышению требований по термостабилизации источников накачки. Это в свою очередь приводит к усложнению конструкции лазера на основе активированных кристаллов и затрудняет его использование при различных климатических условиях.
Наряду с кристаллами YAG:Tm и YA103:Tm двухмикронная лазерная генерация получена на кристаллах YVO^Tm [8, 9] и YLF:Tm [10-12].

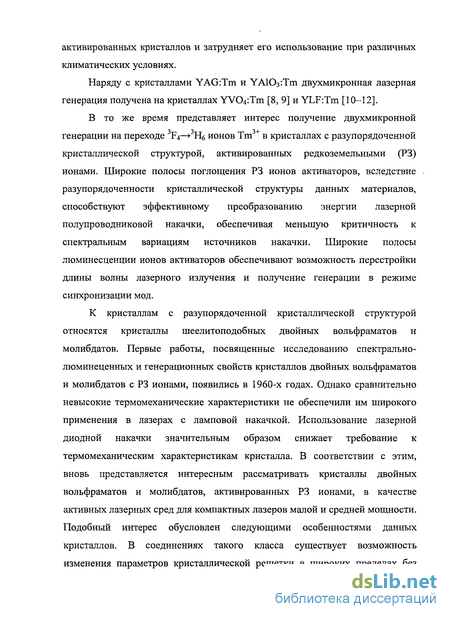

В то же время представляет интерес получение двухмикронной генерации на переходе F4—» Нб ионов Тт в кристаллах с разупорядоченной кристаллической структурой, активированных редкоземельными (РЗ) ионами. Широкие полосы поглощения РЗ ионов активаторов, вследствие разупорядоченности кристаллической структуры данных материалов, способствуют эффективному преобразованию энергии лазерной полупроводниковой накачки, обеспечивая меньшую критичность к спектральным вариациям источников накачки. Широкие полосы люминесценции ионов активаторов обеспечивают возможность перестройки длины волны лазерного излучения и получение генерации в режиме синхронизации мод.
К кристаллам с разупорядоченной кристаллической структурой относятся кристаллы шеелитоподобных двойных вольфраматов и молибдатов. Первые работы, посвященные исследованию спектрально-люминеценных и генерационных свойств кристаллов двойных вольфраматов и молибдатов с РЗ ионами, появились в 1960-х годах. Однако сравнительно невысокие термомеханические характеристики не обеспечили им широкого применения в лазерах с ламповой накачкой. Использование лазерной диодной накачки значительным образом снижает требование к термомеханическим характеристикам кристалла. В соответствии с этим, вновь представляется интересным рассматривать кристаллы двойных вольфраматов и молибдатов, активированных РЗ ионами, в качестве активных лазерных сред для компактных лазеров малой и средней мощности. Подобный интерес обусловлен следующими особенностями данных кристаллов. В соединениях такого класса существует возможность изменения параметров кристаллической решетки в широких пределах без изменения типа кристаллической структуры, что позволяет найти матрицу, в которой характер спектров поглощения и излучения активных ионов привел бы к максимальной эффективности преобразования энергии накачки в энергию излучения. Обладая большой изоморфной емкостью, вольфраматы и молибдаты редкоземельных элементов при их активации другими РЗ ионами, часто образуют непрерывный ряд растворов замещения. Это позволяет вводить в эти соединения примеси РЗ ионов в широком диапазоне концентраций от 0 до 100%.

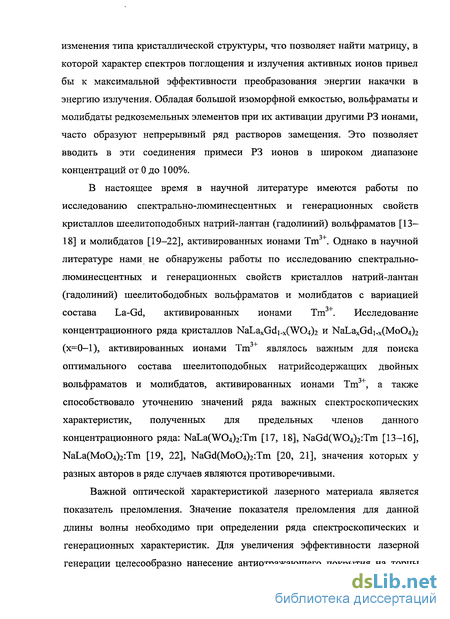

В настоящее время в научной литературе имеются работы по исследованию спектрально-люминесцентных и генерационных свойств кристаллов шеелитоподобных натрий-лантан (гадолиний) вольфраматов [13— 18] и молибдатов [19-22], активированных ионами Tm . Однако в научной литературе нами не обнаружены работы по исследованию спектрально-люминесцентных и генерационных свойств кристаллов натрий-лантан (гадолиний) шеелитободобных вольфраматов и молибдатов с вариацией состава La-Gd, активированных ионами Tm . Исследование концентрационного ряда кристаллов NaLaxGdi_x(W04)2 и NaLaxGdi.x(Mo04)2 (х=0-1), активированных ионами Tm являлось важным для поиска оптимального состава шеелитоподобных натрийсодержащих двойных вольфраматов и молибдатов, активированных ионами Тт3+, а также способствовало уточнению значений ряда важных спектроскопических характеристик, полученных для предельных членов данного концентрационного ряда: NaLa(W04)2'.Tm [17, 18], NaGd(W04)2:Tm [13-16], NaLa(Mo04)2:Tm [19, 22], NaGd(Mo04)2:Tm [20, 21], значения которых у разных авторов в ряде случаев являются противоречивыми.

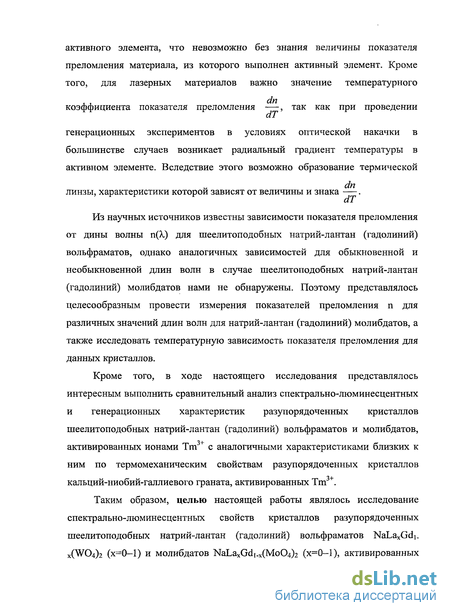

Важной оптической характеристикой лазерного материала является показатель преломления. Значение показателя преломления для данной длины волны необходимо при определении ряда спектроскопических и генерационных характеристик. Для увеличения эффективности лазерной генерации целесообразно нанесение антиотражающего покрытия на торцы активного элемента, что невозможно без знания величины показателя преломления материала, из которого выполнен активный элемент. Кроме того, для лазерных материалов важно значение температурного коэффициента показателя преломления —, так как при проведении генерационных экспериментов в условиях оптической накачки в большинстве случаев возникает радиальный градиент температуры в активном элементе. Вследствие этого возможно образование термической dn линзы, характеристики которой зависят от величины и знака —.
Из научных источников известны зависимости показателя преломления от дины волны п(Х) для шеелитоподобных натрий-лантан (гадолиний) вольфраматов, однако аналогичных зависимостей для обыкновенной и необыкновенной длин волн в случае шеелитоподобных натрий-лантан (гадолиний) молибдатов нами не обнаружены. Поэтому представлялось целесообразным провести измерения показателей преломления п для различных значений длин волн для натрий-лантан (гадолиний) молибдатов, а также исследовать температурную зависимость показателя преломления для данных кристаллов.
Кроме того, в ходе настоящего исследования представлялось интересным выполнить сравнительный анализ спектрально-люминесцентных и генерационных характеристик разупорядоченных кристаллов шеелитоподобных натрий-лантан (гадолиний) вольфраматов и молибдатов, активированных ионами Тт3+ с аналогичными характеристиками близких к ним по термомеханическим свойствам разупорядоченных кристаллов кальций-ниобий-галлиевого граната, активированных Тт3+.
Таким образом, целью настоящей работы являлось исследование спектрально-люминесцентных свойств кристаллов разупорядоченных шеелитоподобных натрий-лантан (гадолиний) вольфраматов NaLaxGdi_ X(W04)2 (х=0-1) и молибдатов NaLaxGdi_x(Mo04)2 (х=0-1), активированных ионами Tm , и возможности их использования в качестве активных сред для лазеров двухмикронной области спектра в условиях лазерной диодной накачки.

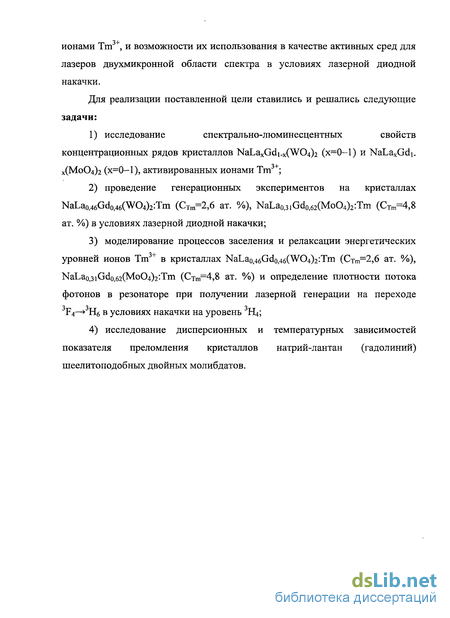

Для реализации поставленной цели ставились и решались следующие задачи: исследование спектрально-люминесцентных свойств концентрационных рядов кристаллов NaLaxGdi.x(W04)2 (х=0-1) и NaLaxGdi. х(МоС>4)2 (х=0-1), активированных ионами Тт ; проведение генерационных экспериментов на кристаллах NaLa0,46Gdo,46(W04)2:Tm (CTm=2,6 ат. %), NaLa0,3iGdo,62(Mo04)2:Tm (CTm=4,8 ат. %) в условиях лазерной диодной накачки; моделирование процессов заселения и релаксации энергетических уровней ионов Тт в кристаллах NaLa0;46Gd0,46(WO4)2:Tm (Стт=2,6 ат. %), NaLa0,3iGd0,62(MoO4)2:Tm {Стт=А,% ат. %) и определение плотности потока фотонов в резонаторе при получении лазерной генерации на переходе F4— Нб в условиях накачки на уровень НЦ;
4) исследование дисперсионных и температурных зависимостей показателя преломления кристаллов натрий-лантан (гадолиний) шеелитоподобных двойных молибдатов.

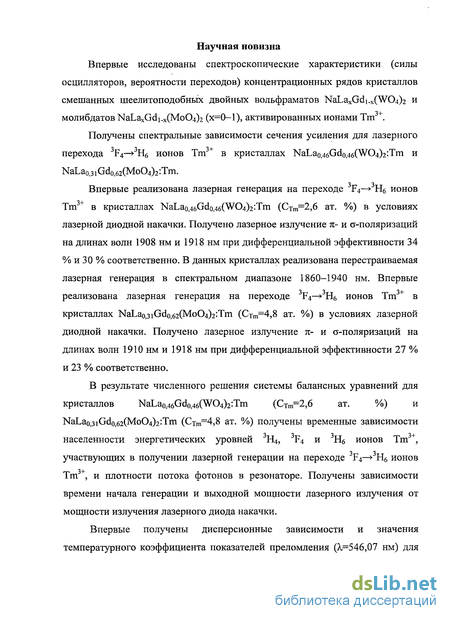

Научная новизна
Впервые исследованы спектроскопические характеристики (силы осцилляторов, вероятности переходов) концентрационных рядов кристаллов смешанных шеелитоподобных двойных вольфраматов NaLaxGdi.x(W04)2 и молибдатов NaLaxGdi_x(Mo04)2 (х=0-1), активированных ионами Tm .
Получены спектральные зависимости сечения усиления для лазерного перехода 3F4—»3Н6 ионов Тт3+ в кристаллах NaLa0i46Gd0,46(WO4)2^Tm и NaLa0,31 Gd0,62(MoO4)2'.Tm.
Впервые реализована лазерная генерация на переходе F4—> Нб ионов Tm в кристаллах NaLao(46Gdo,46(W04)2:Tm (CTm=2,6 ат. %) в условиях лазерной диодной накачки. Получено лазерное излучение я- и о-поляризаций на длинах волн 1908 нм и 1918 нм при дифференциальной эффективности 34 % и 30 % соответственно. В данных кристаллах реализована перестраиваемая лазерная генерация в спектральном диапазоне 1860-1940 нм. Впервые реализована лазерная генерация на переходе 3F4—>-3Нб ионов Тт3+ в кристаллах NaLao,3iGdo,62(Mo04)2:Tm (Стт=4,8 ат. %) в условиях лазерной диодной накачки. Получено лазерное излучение п- и о-поляризаций на длинах волн 1910 нм и 1918нм при дифференциальной эффективности 27 % и 23 % соответственно.
В результате численного решения системы балансных уравнений для кристаллов NaLa0,46Gdo,46(W04)2:Tm (Стт=2,6 ат. %) и NaLa0,3iGdo,62(Mo04)2:Tm (CTm=4,8 ат. %) получены временные зависимости населенности энергетических уровней 3Н4, 3F4 и 3Нб ионов Тт3+, участвующих в получении лазерной генерации на переходе 3F4—>3Н6 ионов Tm , и плотности потока фотонов в резонаторе. Получены зависимости времени начала генерации и выходной мощности лазерного излучения от мощности излучения лазерного диода накачки.
Впервые получены дисперсионные зависимости и значения температурного коэффициента показателей преломления (А.=546,07 нм) для кристаллов NaLa0,465Gd0,465(MoO4)2:Tm (Стт=3,5 ат. %) и NaLa0,495Gd0,469(MoO4)2:Tm (CTm=0,5 ат. %).
Практическое значение

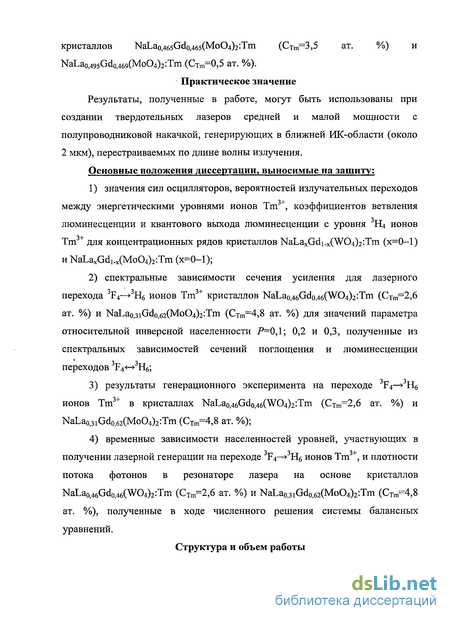

Результаты, полученные в работе, могут быть использованы при создании твердотельных лазеров средней и малой мощности с полупроводниковой накачкой, генерирующих в ближней ИК-области (около 2 мкм), перестраиваемых по длине волны излучения.
Основные положения диссертации, выносимые на защиту:
1) значения сил осцилляторов, вероятностей излучательных переходов между энергетическими уровнями ионов Tm , коэффициентов ветвления люминесценции и квантового выхода люминесценции с уровня 3І4 ионов
Тт для концентрационных рядов кристаллов NaLaxGd1.x(W04)2:Tm (х=0-1) и NaLaxGdi.x(Mo04)2:Tm (х=0-1);
2) спектральные зависимости сечения усиления для лазерного перехода F4—* Н6 ионов Тт кристаллов NaLa0,46Gdo,46(W04)2:Tm (CTm=2,6 ат. %) и NaLa0,3iGdo762(Mo04)2:Tm (Стт=4,8 ат. %) для значений параметра относительной инверсной населенности Р=0,1; 0,2 и 0,3, полученные из спектральных зависимостей сечений поглощения и люминесценции переходов F4-*-> Н6; результаты генерационного эксперимента на переходе F4—> Н6 ионов Тт в кристаллах NaLao^Gdo^CWC^^Tm (Стт^2,6 ат. %) и NaLa0,3iGd0i62(MoO4)2:Tm (CTm=4,8 ат. %); временные зависимости населенностей уровней, участвующих в получении лазерной генерации на переходе F4—» Н6 ионов Tm , и плотности потока фотонов в резонаторе лазера на основе кристаллов NaLao,46Gdo,46(W04)2:Tm (CTm=2,6 ат. %) и NaLa0,3iGdo,62(Mo04)2:Tm (CTm=4,8 ат. %), полученные в ходе численного решения системы балансных уравнений.
Структура и объем работы

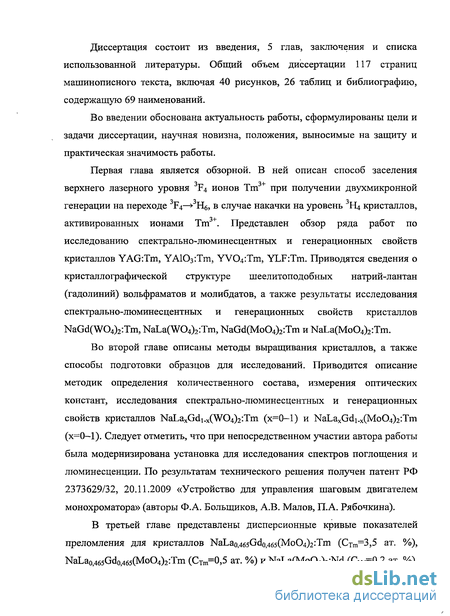

Диссертация состоит из введения, 5 глав, заключения и списка использованной литературы. Общий объем диссертации 117 страниц машинописного текста, включая 40 рисунков, 26 таблиц и библиографию, содержащую 69 наименований.
Во введении обоснована актуальность работы, сформулированы цели и задачи диссертации, научная новизна, положения, выносимые на защиту и практическая значимость работы.
Первая глава является обзорной. В ней описан способ заселения *3 *3_i_ верхнего лазерного уровня F4 ионов Тт при получении двухмикронной генерации на переходе 3F4—>3Н6, в случае накачки на уровень 3Hi кристаллов, активированных ионами Tm . Представлен обзор ряда работ по исследованию спектрально-люминесцентных и генерационных свойств кристаллов YAG:Tm, YA103:Tm, YV04:Tm, YLF:Tm. Приводятся сведения о кристаллографической структуре шеелитоподобных натрий-лантан (гадолиний) вольфраматов и молибдатов, а также результаты исследования спектрально-люминесцентных и генерационных свойств кристаллов NaGd(W04)2:Tm, NaLa(W04)2:Tm, NaGd(Mo04)2:Tm и NaLa(Mo04)2:Tm.
Во второй главе описаны методы выращивания кристаллов, а также способы подготовки образцов для исследований. Приводится описание методик определения количественного состава, измерения оптических констант, исследования спектрально-люминесцентных и генерационных свойств кристаллов NaLaxGdi_x(W04)2".Tm (х=0-1) и NaLaxGdi_x(Mo04)2:Tm (х=0—1). Следует отметить, что при непосредственном участии автора работы была модернизирована установка для исследования спектров поглощения и люминесценции. По результатам технического решения получен патент РФ 2373629/32, 20.11.2009 «Устройство для управления шаговым двигателем монохроматора» (авторы Ф.А. Болыциков, А.В. Малов, П.А. Рябочкина).
В третьей главе представлены дисперсионные кривые показателей преломления для кристаллов NaLao,465Gd0,465(Mo04)2.'Tm (CTm=3,5 ат. %), NaLa0,465Gdo>465(Mo04)2:Tm (CTm=0,5 ат. %) и NaLa(Mo04)2:Nd (CNd=0,2 ат. %), полученные с помощью гониометра-спектрометра ГС-5 в видимой области спектра. Также приводятся значения показателей преломления для обыкновенной и необыкновенной волн кристалла NaLao,465Gdo,465(Mo04)2:Tm (Стт=055 ат. % и Стт=3,5 ат. %) на длине волны генерации (А.=1,9 мкм) перехода 3F4—->3Н6 ионов Тт3+. Приведены результаты сравнительного анализа показателей преломления кристаллов NaLai/2Gdi/2(Mo04)2:Tm (CTm=0,5 ат. % и Стт=3,5 ат. %) с аналогичными характеристиками для кристаллов NaLa(MoC>4)2'Ncl, полученными в настоящей работе, а также с аналогичными характеристиками для кристаллов шеелитоподобных натрий-лантан (гадолиний) вольфраматов, известных из литературных источников. В данной главе также представлены результаты исследования температурной зависимости показателя преломления кристаллов шеелитоподобных натрий-лантан (гадолиний) молибдатов.
В четвертой главе представлены результаты исследования спектроскопических характеристик кристаллов NaLaxGd^WC^^Tm (х=0-1) и NaLaxGdi_x(Mo04)2:Tm (х=0-1). Приводятся результаты сравнительного анализа спектроскопических характеристик для данных кристаллов с аналогичными характеристиками для кристаллов иттрий-алюминиевого граната и кальций-ниобий-галлиевого граната, активированных ионами Тт3+. Получены спектральные зависимости сечений люминесценции и усиления для лазерного перехода 3F4—>3Н6 в кристаллах NaLao,46Gd0,46(W04)2:Tm (CTm=2,6 ат. %) и NaLao,3iGdo,62(Mo04)2:Tm (CTm=4,8 ат. %).
В пятой главе с помощью кинетической модели квазитрехуровневого лазера на переходе F4—> Нб ионов Тт в кристаллах NaLao,46Gdo,46(W04)2:Tm (Стпг=2,6 ат. %) и NaLa0,3iGdo,62(Mo04)2:Tm (Стт=4,8 ат. %), основанной на приближении балансных уравнений, получены временные зависимости населенностей уровней, участвующих в получении лазерной генерации на переходе 3F4—^3 ионов Tm + и плотности потока фотонов в резонаторе лазера. В ходе решения уравнений получены также зависимости времени начала генерации и выходной мощности лазерного излучения от мощности излучения лазерного диода накачки. В данной главе представлены результаты генерационного эксперимента на переходе F4—> Нб ионов Тт в кристаллах NaLao^Gdo^CWO^Tm (Стпг^б ат. %) и NaLa0,3iGdo,62(Mo04)2:Tm (СТт=4,8 ат. %).
В заключении сформулированы основные выводы по результатам проведенных исследований.
