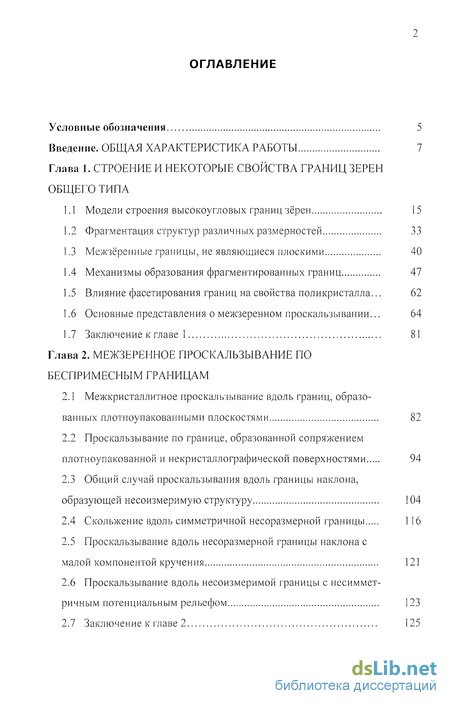

Содержание к диссертации

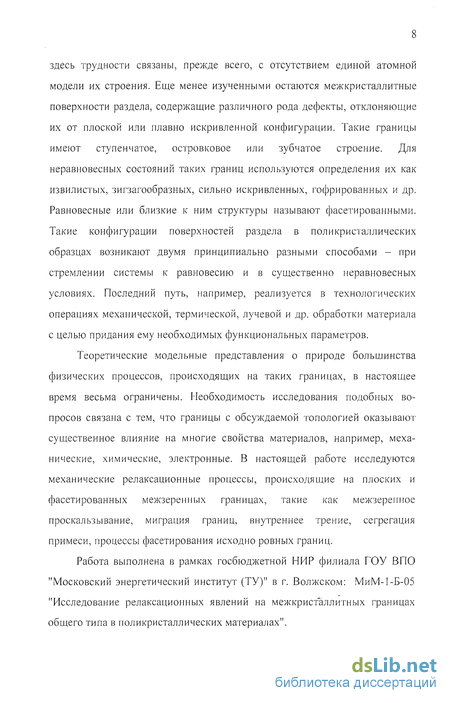

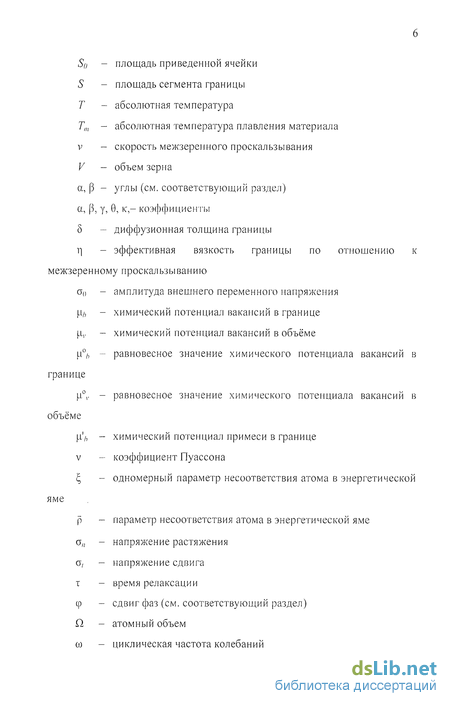

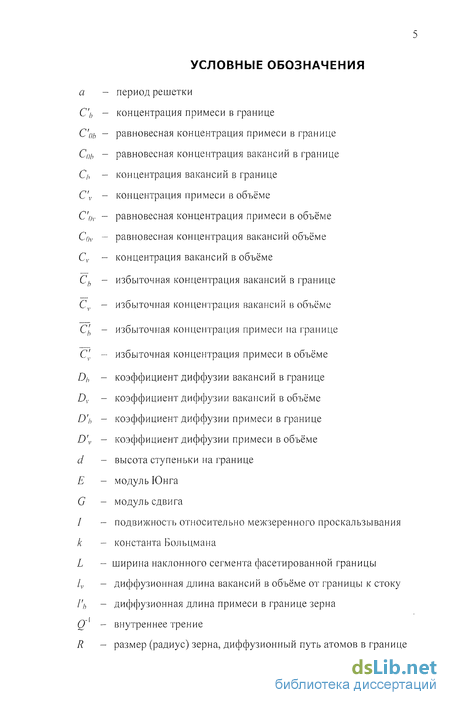

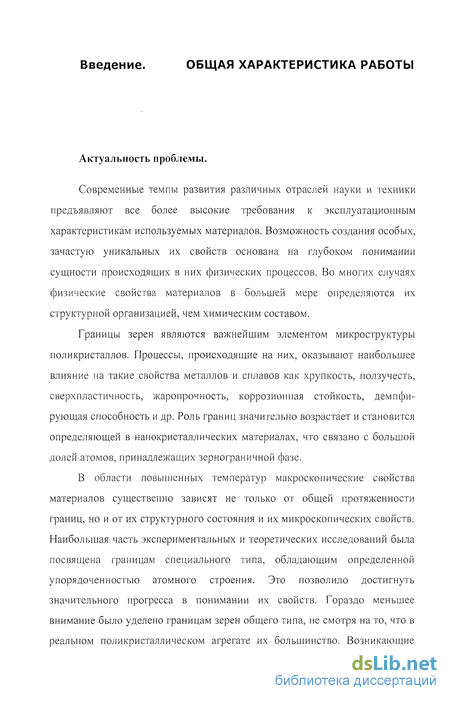

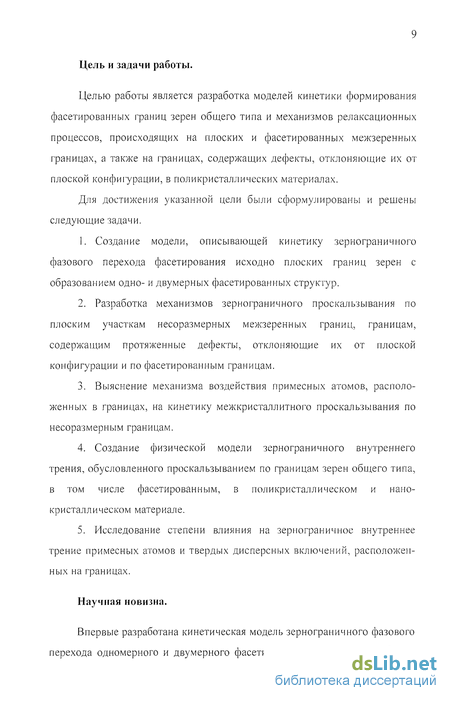

Введение
1. Строение и некоторые свойства границ зерен общего типа
1.1 Модели строения высокоугловых границ зёрен
1.2 Фрагментация структур различных размерностей
1.3 Межзёренные границы, не являющиеся плоскими
1.4 Механизмы образования фрагментированных границ
1.5 Влияние фасетирования границ на свойства поликристалла...
1.6 Основные представления о межзеренном проскальзывании...
1.7 Заключение к главе 1
2. Межзереныое проскальзывание по беспримесным границам
2.1 Межкристаллитное проскальзывание вдоль границ, образованных плотноупакованными плоскостями
2.2 Проскальзывание по границе, образованной сопряжением плотноупаковаыной и некристаллографической поверхностями
2.3 Общий случай проскальзывания вдоль границы наклона, образующей несоизмеримую структуру
2.4 Скольжение вдоль симметричной несоразмерной границы
2.5 Проскальзывание вдоль несоразмерной границы наклона с малой компонентой кручения
2.6 Проскальзывание вдоль несоизмеримой границы с несимметричным потенциальным рельефом
3. Проскальзывание по фасетированным границам

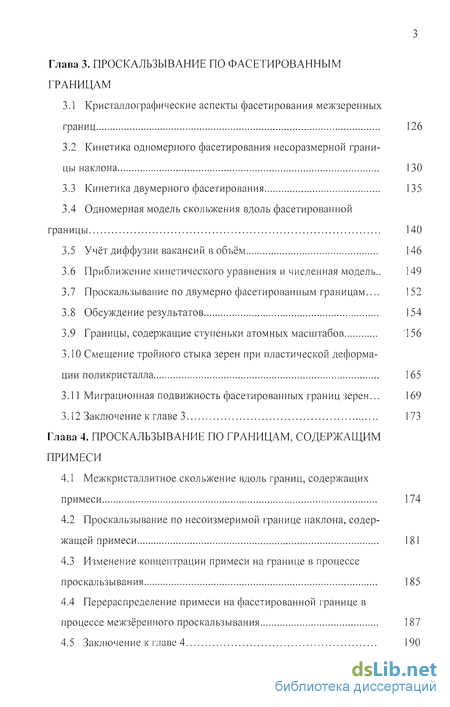

3.1 Кристаллографические аспекты фасетирования межзеренных границ 126
3.2 Кинетика одномерного фасетирования несоразмерной границы наклона 130
3.3 Кинетика двумерного фасетирования 135
3.4 Одномерная модель скольжения вдоль фасетированной границы 140
3.5 Учёт диффузии вакансий в объём 146
3.6 Приближение кинетического уравнения и численная модель 149
3.7 Проскальзывание по двумерно фасетированным границам 152
3.8 Обсуждение результатов 154
3.9 Границы, содержащие ступеньки атомных масштабов 156
3.10 Смещение тройного стыка зерен при пластической деформации поликристалла 165
3.11 Миграционная подвижность фасетированных границ зерен 169
4. Проскальзывание по границам, содержащим примеси
4.1 Межкристаллитное скольжение вдоль границ, содержащих примеси 174
4.2 Проскальзывание по несоизмеримой границе наклона, содержащей примеси 181
4.3 Изменение концентрации примеси на границе в процессе проскальзывания 185
4.4 Перераспределение примеси на фасетированной границе в процессе межзёренмого проскальзывания 1 87

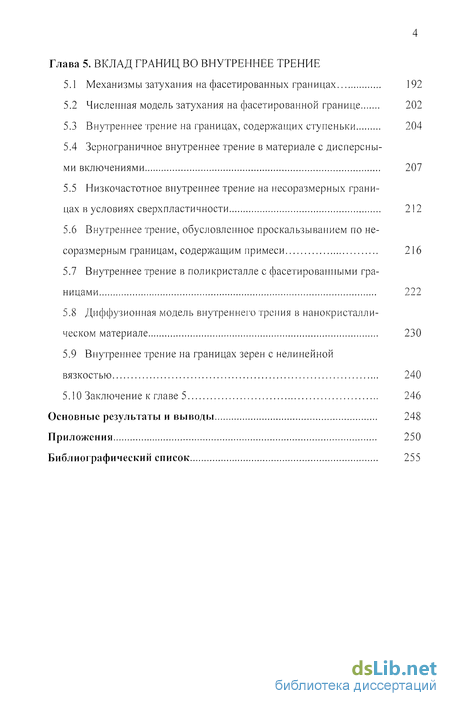

5. Вклад границ во внутреннее трение
5.1 Механизмы затухания на фасетированных границах
5.2 Численная модель затухания на фасетированной границе
5.3 Внутреннее трение на границах, содержащих ступеньки
5.4 Зериограничное внутреннее трение в материале с дисперсными включениями
5.5 Низкочастотное внутреннее трение на несоразмерных границах в условиях сверхпластичности
5.6 Внутреннее трение, обусловленное проскальзыванием по несоразмерным границам, содержащим примеси
5.7 Внутреннее трение в поликристалле с фасетированными границами
5.8 Диффузионная модель внутреннего трения в нанокристалли-ческом материале
5.9 Внутреннее трение на границах зерен с нелинейной вязкостью
Основные результаты и выводы
- Фрагментация структур различных размерностей
- Проскальзывание по границе, образованной сопряжением плотноупаковаыной и некристаллографической поверхностями
- Кинетика одномерного фасетирования несоразмерной границы наклона
- Границы, содержащие ступеньки атомных масштабов
