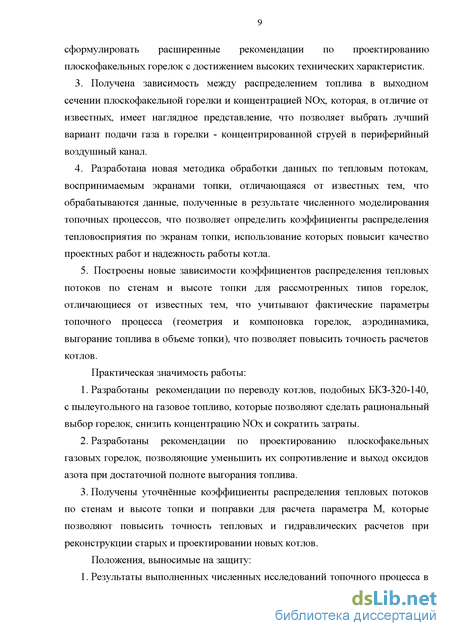

Обзор энергетических горелочных устройств для сжигания газообразного топлива

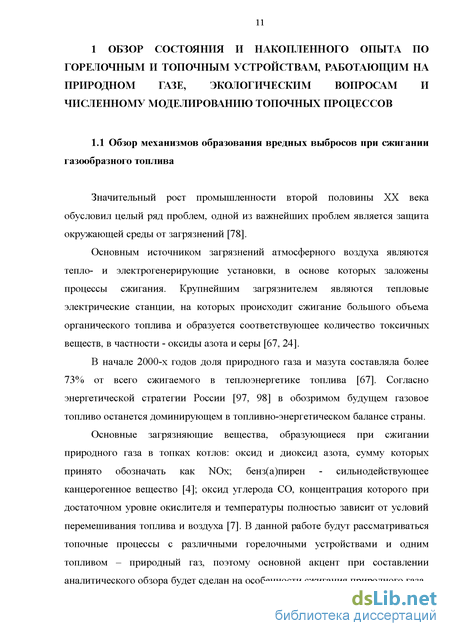

Значительный рост промышленности второй половины XX века обусловил целый ряд проблем, одной из важнейших проблем является защита окружающей среды от загрязнений [78].
Основным источником загрязнений атмосферного воздуха являются тепло- и электрогенерирующие установки, в основе которых заложены процессы сжигания. Крупнейшим загрязнителем являются тепловые электрические станции, на которых происходит сжигание большого объема органического топлива и образуется соответствующее количество токсичных веществ, в частности - оксиды азота и серы [67, 24].
В начале 2000-х годов доля природного газа и мазута составляла более 73% от всего сжигаемого в теплоэнергетике топлива [67]. Согласно энергетической стратегии России [97, 98] в обозримом будущем газовое топливо останется доминирующем в топливно-энергетическом балансе страны.
Основные загрязняющие вещества, образующиеся при сжигании природного газа в топках котлов: оксид и диоксид азота, сумму которых принято обозначать как NOx; бенз(а)пирен - сильнодействующее канцерогенное вещество [4]; оксид углерода СО, концентрация которого при достаточном уровне окислителя и температуры полностью зависит от условий перемешивания топлива и воздуха [7]. В данной работе будут рассматриваться топочные процессы с различными горелочными устройствами и одним топливом - природный газ, поэтому основной акцент при составлении аналитического обзора будет сделан на особенности сжигания природного газа. Имеющиеся данные [104] свидетельствуют о значительном загрязнении крупных промышленных центров канцерогенными веществами. Результаты исследований образования бенз(а)пирена в зависимости от режимных условий сжигания природного газа [24] показали, что его содержание зависит от избытка воздуха. Минимальная концентрация достигнута при ат,,=1.05-1.15, при этом как увеличение, так и снижение избытка воздуха влечет повышение концентрации. Снижению концентрации способствует улучшение смешения топлива и воздуха.

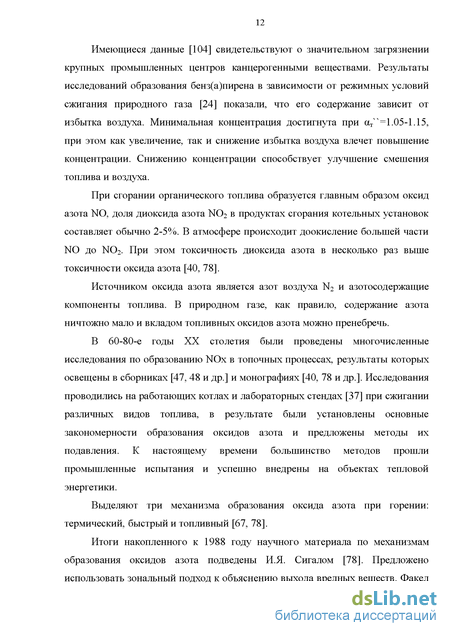

При сгорании органического топлива образуется главным образом оксид азота NO, доля диоксида азота N02 в продуктах сгорания котельных установок составляет обычно 2-5%. В атмосфере происходит доокисление большей части NO до N02. При этом токсичность диоксида азота в несколько раз выше токсичности оксида азота [40, 78].
Источником оксида азота является азот воздуха N2 и азотосодержащие компоненты топлива. В природном газе, как правило, содержание азота ничтожно мало и вкладом топливных оксидов азота можно пренебречь.
В 60-80-е годы XX столетия были проведены многочисленные исследования по образованию NOx в топочных процессах, результаты которых освещены в сборниках [47, 48 и др.] и монографиях [40, 78 и др.]. Исследования проводились на работающих котлах и лабораторных стендах [37] при сжигании различных видов топлива, в результате были установлены основные закономерности образования оксидов азота и предложены методы их подавления. К настоящему времени большинство методов прошли промышленные испытания и успешно внедрены на объектах тепловой энергетики.
Выделяют три механизма образования оксида азота при горении: термический, быстрый и топливный [67, 78].
Итоги накопленного к 1988 году научного материала по механизмам образования оксидов азота подведены И.Я. Сигалом [78]. Предложено использовать зональный подход к объяснению выхода вредных веществ. Факел делится на три зоны: зона I - начальная зона факела (Т 1800 К), где выгорают углеводороды и образуются «быстрые» и топливные оксиды азота; зона II -зона максимальных температур, в которых образуются термические оксиды азота; зона III - хвостовая область факела, в которой оксиды азота не образуются и имеет место их частичное восстановление.
Наибольшие концентрации NO в турбулентном факеле природного газа достигаются в зоне, в которой горение исходных углеводородов (СН4 ,С2Н6 и др.) завершилось, а концентрации промежуточных продуктов реакции (СО, СН, СН2, и др.) достигают максимальных значений.
С увеличением турбулентности пламени выход NO возрастает. Концентрация NOx линейно увеличивается с увеличением концентрации атомарного кислорода и экспоненциально с увеличением температуры [78, 119]. Для турбулентного диффузионного пламени максимальные концентрации оксидов азота наблюдаются при оц- = 1.1 +- 1.2 [78, 7].
Термические оксиды азота образуются в результате цепных реакций в пламени, ведущую роль в которых играет окисление молекулярного азота атомарным кислородом. Их образование в области высоких температур, обычно превышающих 1800 К, связано с высокой энергией активации реакции [67, 107, 123]. На образование термических NO значительно влияет сочетание максимальной температуры горения и времени протекания реакции, которое характеризуется темпом охлаждения в зоне максимальных температур.
В зоне I, где температура еще не достигла 1800-1900 К, активно образуются оксиды азота, которые можно разделить на топливные [112, 134] и «быстрые». Установлено, что при температурах 1100-1800 К на начальном участке факела выход NO значительный [78].
Образование «быстрых» оксидов азота связано с процессом горения вообще, а не только с горением углеводородов [40, 78]. Максимальный выход «быстрых» оксидов азота для разных топлив и условий смешения наблюдается при (ХпокЪ диапазоне от 0.65 до 0.8 [62, 60]. Кроме того, выход NOE увеличивается с ростом температуры и темпов прогрева факела. В результате численных экспериментов, выполненных в МЭИ [65], были обнаружены две различные области избытков воздуха, в которых механизмы образования быстрых оксидов азота существенно различаются. В зонах горения с локальными избытками воздуха алок 0,7 имеет место монотонное увеличение содержания NO до определенных значений. Далее по факелу в зоне высоких температур происходит образование термических оксидов азота. В зонах горения с алок 0,65 после интенсивного выхода быстрых NO наблюдается их частичное восстановление до молекулярного азота N2 в реакциях с не полностью прореагировавшими углеводородными СНІ И азотсодержащими NHi радикалами. Степень восстановления NO до N2 тем больше, чем меньше коэффициент локального избытка воздуха и чем больше время пребывания в данной зоне [62, 60].
Численное моделирование топочных процессов с полной геометрией одной вихревой горелки
Существует широкий спектр признаков, по которым производят классификацию горелочных устройств [96, 33, 43, 86, 6]. В труде Ю.В. Иванова [33] весь спектр газовых горелок классифицирован по относительному количеству первичного воздуха и процессу смешения газа с первичным воздухом. Шатиль А.А. разделяет горелочные устройства на три типа: вихревые, прямоточные и плоскофакельные [96]. В работе Р.Б. Ахмедова [6] приведена классификация горелочных устройств, в основу которой положен способ подвода воздуха, по мнению автора это наиболее глубокий критерий, характеризующий как конструкцию горелки, так и особенности аэродинамической структуры факела, обусловленную конструкцией горелки. В книге В.А. Спейшера и А.Д. Горбаненко [86] освещены различные подходы по классификации горелок. В качестве наиболее существенного признака классификации выделен способ смешения сжигаемого газа с воздухом. Приведена классификация в зависимости от параметра крутки: прямоточные, вихревые горелки со слабой круткой потока, вихревые горелки со значительной круткой потока и «плоскопламенные» горелки (в настоящее время -плоскофакельные) [86]. На наш взгляд наиболее актуальная и полная классификация горелок представлена в методических указаниях 1996 г. [43]. Газовые и газомазутные горелки энергетических котлов относят к классу дутьевых горелок без предварительного смешения горючего газа с воздухом, которые классифицируются по следующим аэродинамическим и конструктивным признакам [43]: по способу аэродинамической организации факела - вихревые, прямоточные и прямоточно-вихревые; по количеству раздельных воздушных потоков (каналов) - одно- и двухпоточные, многопоточные; по способу подачи газа в воздушный поток - с центральной подачей, переферийной подачей, с комбинированной подачей газа, с промежуточной подачей (между смежными потоками воздуха); по способу подачи рециркулирующих газов через горелки - в смеси со всем воздухом; в смеси с одним из потоков воздуха; отдельным каналом; по способу закрутки воздуха - с осевым завихрителем; с тангенциальным завихрителем.
Предлагаем взять за основу классификации - аэродинамическую структуру факела, как наиболее существенный фактор, влияющий на топочный процесс и выделить типы горелок: прямоточные, прямоточно-вихревые, вихревые, плоскофакельные. Дальнейший обзор горелочных устройств приведем в виде подразделов основанных на данной классификации.

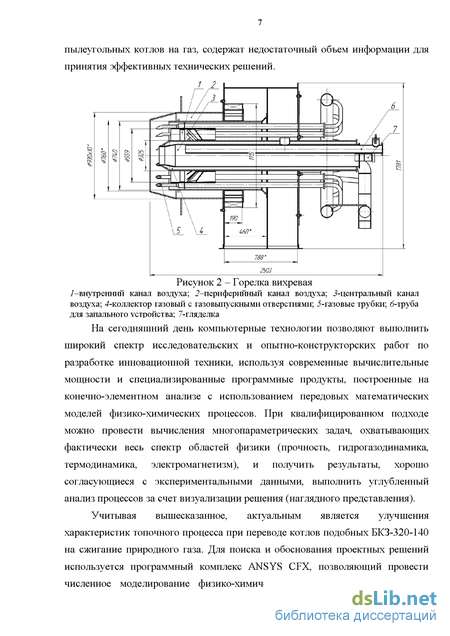

Вихревые горелки
Опыт эксплуатации и исследований топок с вихревыми и прямоточными, пылеугольными и пылегазовыми горелками чрезвычайно обширен. Он отражен в многочисленных статьях, монографиях и обобщен в руководящих указаниях по их проектированию [43, 90, 91].
В монографии А.А. Шатиля [96] отмечено: «несмотря на призматическую форму топок, с которыми хорошо сочетаются щелевые горелки, наибольшее распространение получили круглые (вихревые) горелки». Это объясняется благоприятной аэродинамикой вихревых горелок: создание пригорелочных зон обратных токов (приосевая и периферийная), что обеспечивает устойчивость факела на любом виде топлива [96].
В начале 70х годов прошлого века высокими темпами осваивалось применение газового топлива в энергетике, и основной проблемой было обеспечить полноту выгорания газа с наиболее низкими избытками воздуха [33, 85]. Иванов в 1972г. [33] утверждает, что основной параметр горелки для обеспечения высокой эффективности топочного процесса - распределение газа в воздушном потоке на выходе из горелки. Отмечено, что применение вихревых горелок обусловлено необходимостью попеременно сжигать жидкое, газовое, пылевидное топливо, при этом газовое топливо можно эффективно сжигать в прямоточных горелках [33].
Обширные исследования по сжиганию газа и мазута выполнил Р.Б. Ахмедов, основные результаты которых приведены в авторских работах [6, 9, 7, 21], его заключения и выводы согласовываются с работами Ю.В. Иванова.
Богатый материал по конструкциям и характеристикам вихревых горелок представлен в работе коллектива Подольского машиностроительного завода имени С. Орджаникидзе (ЗиО) [2]. Особенностью вихревых горелок ЗиО является преимущественное использование тангенциального завихрителя. Из опыта эксплуатации, наиболее надежным механизмом регулирования расходов по каналам горелки является установка поворотных шиберов на входе в каналы
Вихревой факел характеризуется ранним воспламенением и высокой интенсивностью горения. Благодаря хорошему перемешиванию топлива и воздуха, высоким температурам и локальным тепловым напряжениям основная масса (около 80%) оксида азота образуется уже на начальном участке факела на расстоянии 2-3 калибров от выходного сечения горелки. Эти же условия способствую минимальному недожогу [34, 31]. Повышение интенсивности крутки способствует сокращению длины факела и увеличению угла его раскрытия [6]. С увеличением параметра крутки, уменьшением длины факела возрастает его объемное тепловое напряжение и максимальная температура горения, что способствует образованию термических оксидов азота, причем максимум NO соответствует такому избытку воздуха, при котором в данных условиях достигается минимальный недожог [86, 6]. Увеличение параметра крутки приводит к росту выхода NOx [34,86,6,60].
Установлено, что внутрифакельная рециркуляция при сжигании высококалорийного топлива приводит к повышению концентраций оксидов азота [86, 16, 80].
В опытах И.Я. Сигала [78], максимальная локальная температура факела при интенсивности крутки потока, равной 1,86 на 150-170 С превышала температуру, наблюдаемую при сжигании природного газа в прямоточном факеле.
В газомазутных горелках с центральной раздачей газа перегреву и обгоранню подвержены газораздающие насадки [36], температура которых может достигать 1000 и более градусов [2]. Интенсивному обгоранню также подвержены лопатки аксиального завихрителя [2, 43]. Поэтому выходные участки обечаек, лопатки аксиального завихрителя, газораздающие насадки и другие элементы, подвергающиеся воздействию из топки, изготавливаются из жаростойких сталей (20Х23Н18, 20Х23Н13, и др.) [2, 43].
Ряд исследований с прямоточно-вихревой горелкой
Для моделирования процессов горения в камерах сгорания рекомендовано выбирать модель горения на основе характера подачи топлива: заранее перемешанная топливовоздушная смесь или раздельная подача воздуха и топлива [106]. В нашем случае имеет место раздельная подача воздуха и топлива, для которого рекомендовано использование моделей горения: модель вихревого рассеяния (EDM), комбинированная модель конечной скорости химической реакции и EDM (FRC/EDM), Flamelet модель.
Для предварительного анализа высокоскоростного турбулентного потока EDM - разумный выбор, но не позволяет моделировать скорость горения и расположение фронта пламени. Модель Flamelet требует наличие химической библиотеки и подходит для «быстрой» химии (большое число Дамкёлера (Da)) и турбулентного режима сжигания [106].
В статье Хорвата [114] горение струи метанола в воздухе описывается моделью вихревого рассеяния (EDM), предложенной Магнусен и Чертейгер [122], которая основана на условии, что химическая реакция - значительно быстрей процессов переноса в потоке. Модель предполагает, что скорость реакции может быть связана напрямую со временем, требуемым для смешения реагентов на молекулярном уровне. Уровень турбулентного смешивания, определяется масштабом времени турбулентности tjiow= к/є, что является управляющим условием для реакции горения. Другим лимитирующим условием реакции горения является наличие топлива и кислорода. Несмотря на явные недостатки EDM часто используется при моделировании промышленных установок, т.к. решение на ее основе - устойчиво и требует минимальное количество вычислительных ресурсов [116, 114].
Комбинированная модель конечной скорости химической реакции и EDM (FRC/EDM) подходит для широкого спектра числа Дамкёлера, для нее требуются кинетические данные для скоростей реакции. В CFX представлены библиотечные данные для реакции горения метана в воздухе, в частности двухступенчатая реакция, примененная в настоящем исследовании: ҐСН4+1.502- СО+2Н20
Для описания образования оксида азота в исследовании используется два механизма предустановленных в ANSYS CFX: быстрый по Фенимору и термический по Зельдовичу. Учет температурных пульсаций, оказывающих значительное влияние на выход NO, выполняется методом вычисления взвешенного среднего значения скорости реакции с помощью функции плотности вероятности (PDF) [106].
Модель теплового излучения
Программа ANSYS CFX реализует спектральное уравнение распространения излучения (приведено в обозначениях [106]): где v - частота излучения; г - вектор положения; s - вектор направления; s - длина пути; Ка - коэффициент поглощения; Ks - коэффициент рассеяния; 1ъ -интенсивность излучения абсолютно черного тела; Iv - спектральная интенсивность излучения, которая зависит от положения (г) и направления (s); Т - локальная абсолютная температура; Q - телесный угол; Ф - функция фазы рассеяния; S - интенсивность излучения источника.
Уравнение переноса (1.6) может быть решено с помощью различных методов и допущений. В ANSYS CFX реализовано 4 метода: приближение Росселанда, Р1-модель (или метод сферических гармоник в первом приближении) [116, 124], метод дискретного переноса и метод Монте-Карло [106].
Наиболее универсальными, но требующих относительно высоких затрат расчетного времени, являются методы Дискретного переноса и Монте-Карло [не]. Кокаэф и др. [120], дали заключение, что метод дискретного переноса обладает хорошей точностью и низкими затратами расчетного времени [109].
В ряде работ по моделированию топочных процессов [19, 41, ПО] радиационный теплообмен в двухфазном потоке представляется в рамках Р1 приближения метода сферических гармоник, который показывает хорошие результаты применения к пылеугольным топкам [130]. Но по результатам опытно-расчетной работы [116] для оптически тонких сред не рекомендуется модель Р1 в том виде, в котором она реализована в CFX [116].
Модель дискретного переноса основана на трассировке домена множеством лучей, покидающих ограничивающие поверхности. Методика была разработана Шахом (1979) [131] и зависит от дискретизации уравнения переноса вдоль лучей [106]. Граничная поверхность интерпретируется как множество излучающих узлов [124], испускающих лучистый поток по определенным направлениям. Эти направления определяются разбиением единичной полусферы, в центре которой находится излучающий узел, на равные телесные углы [106, 136]. При осуществлении, так называемой операции трассировки, вычисляются траектории лучей испущенных и отраженных от поверхности. Сравнительные расчеты показали, что увеличение количества лучей вдвое для рассматриваемой задачи (поток горячих газов в выходном устройстве авиационного двигателя) сказывается незначительно: разница максимальных и минимальных значений радиационной яркости на стенке не превышает 0,4 и 1,5% соответственно, при этом размер файла трассировки увеличивается в 10 раз [30, 29].
Преимущества модели: может использовать спектральную информацию; гибкая; совместима с численными алгоритмами. К недостаткам относят: значительные затраты времени, если описывать рассеивание частицами; недостаточная точность, если недостаточно лучей рассматривается в рассеивающей среде [109].
Результаты и выводы по первому варианту
В России накоплен опыт по переводу пылеугольных котлов на сжигание природного газа, краткий обзор имеющихся данных приведен в разделе 1.

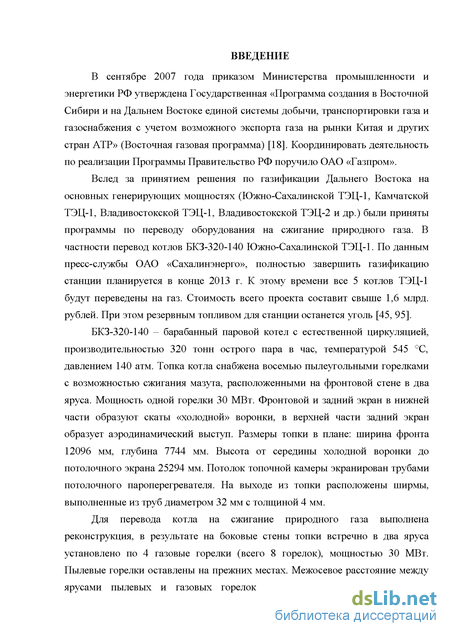

Рассматривая исходную задачу - перевод пылеугольного котла БКЗ-320-140 на сжигание газа, в первую очередь следовало бы рассмотреть вариант установки комбинированных пылегазовых горелок взамен пылемазутных. Но, как указано во введении, в настоящей работе акцент сделан на рассмотрение и сопоставление работы различных типов горелочных устройств, при расположении газовых горелок на боковых стенах пылеугольной топки, согласно проекту реконструкции котла. В данной постановке задача ранее в полной мере не рассматривалась и научно-технических данных для обоснования и принятия решений явно недостаточно (раскрыто в разделе 1).

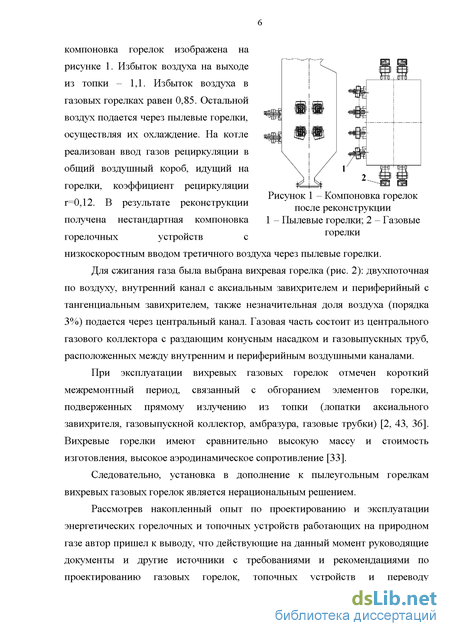

По результатам анализа компоновки горелочных устройств и в целом геометрии топочного устройства сделаны следующие выводы: выбор вихревых горелочных устройств, для сжигания исключительно высококалорийного газообразного топлива нерационален: высокая масса и стоимость изготовления; высокое сопротивление - необходимость в достаточной мощности дутьевого оборудования и повышенные затраты на дутье; большой диаметр амбразуры - усложнение разводки экранов, снижение лучевоспринимающей поверхности топки, повышенная вероятность заноса золой выходных сечений при работе на угле; встречное расположение горелок при глубине топочного объема по оси горелок 12 м позволяет увеличить фронт горения за счет увеличения длины факела; наличие низкоскоростного ввода третичного воздуха через пылевые горелки требует качественного перемешивания в зоне догорания, что особенно важно в случае принятия решения о переходе на сжигание с предельно малыми избытками воздуха.
Принимая данные выводы и сформулированные в п. 2.4 требования к горелочному устройству, проведя анализ накопленного опыта по проектированию газовых горелочных устройств (раздел 1), для замены вихревых горелок выбрано два типа горелок: прямоточно-вихревые (раздел 3) и плоскофакельные (раздел 4).
Представляет интерес сопоставление работы вихревых, прямоточно-вихревых и плоскофакельных горелочных устройств, по результатам которого можно сделать выводы и составить рекомендации по переводу пылеугольных котлов подобных БКЗ-320-140 на сжигание высококалорийного газообразного топлива. Прямоточно-вихревая горелка: конструкция и особенности
Инженерами отдела конструирования энергетического оборудования ОАО ВНИИАМ г. Таганрог при участии специалистов ЗАО «Югтеплокомплект» была разработана конструкция прямоточно-вихревой горелки, предназначенной для эффективного сжигания газа и мазута.
Для обеспечения возможности глубокой регулировки мощности и наладки оптимального режима сжигания топлива воздух разделен на два канала: внутренний - вихревой и периферийный - прямоточный. Учитывая относительно высокое сопротивление внутреннего канала, для регулирования доли воздуха, подаваемого в прямоточный канал на входе в распределительный короб прямоточного канала установлен шибер. Степень открытия шибера обеспечивает требуемое соотношение расходов по каналам, в результате на всех режимах нагрузки можно обеспечить оптимальную работу горелочных устройств.
Для снижения сопротивления, завихритель внутреннего канала разделен на две части цилиндрической проставкой.
Газ в зону горения поступает по газовыпускным трубкам трех типов: два типа - с выходной частью отогнутой внутрь относительно оси горелки, отличающиеся углом наклона и трубки, отогнутые наружу относительно оси горелки. Газ подается через два вынесенных за корпус горелки раздающих кольцевых коллектора. В один врезаны трубки, отогнутые наружу, в другой -трубки отогнутые внутрь. Выходя из коллекторов газовыпускные трубки, пронизывают стенку прямоточного канала проходят через него и выступают за край образующей внутреннего канала. Трубки располагаются равномерно поочередно по периметру прямоточного канала. Подвод газа в раздающие коллектора производится отдельными штуцерами. Выбранные скорости и соотношения аэродинамических сопротивлений коллектора и раздающих трубок обеспечивают необходимую равномерность раздачи газа по трубкам.
Разделение подводов газа к разным типам трубок позволяет регулировать доли газа поступающих в вихревой и прямоточный канал. Данное решение позволяет реализовать нестехиометрическое горение топлива и как следствие снизить концентрацию оксидов азота в дымовых газах.
Газ по отогнутым внутрь трубкам поступает в закрученный воздушный поток внутреннего канала в соотношении с воздухом менее стехиометрического, тем самым образуя восстановительную область. Газ по отогнутым наружу трубкам поступает в прямоточный канал в соотношении с воздухом более стехиометрического, образуя окислительную зону.
