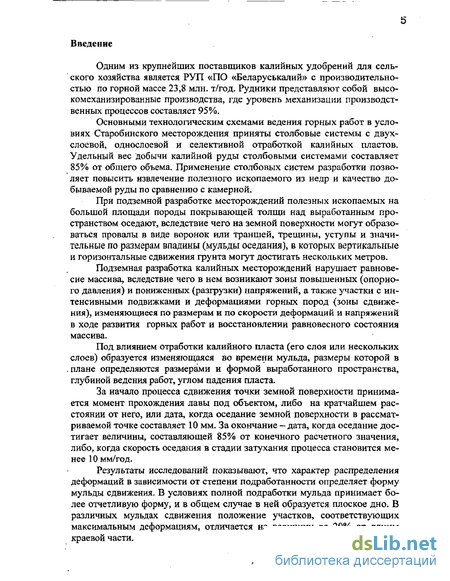

Введение к работе
Одним из крупнейших поставщиков калийных удобрений для сельского хозяйства является РУП «ПО «Беларуськалий» с производительностью по горной массе 23,8 млн. т/год. Рудники представляют собой высокомеханизированные производства, где уровень механизации производственных процессов составляет 95%.
Основными технологическим схемами ведения горных работ в условиях Старобинского месторождения приняты столбовые системы с.двух-слоевой, однослоевой и селективной отработкой калийных пластов. Удельный вес Добычи калийной руды столбовыми системами составляет 85% от общего объема. Применение столбовых систем разработки позволяет повысить извлечение полезного ископаемого из недр и качество добываемой руды по сравнению с камерной.
При подземной разработке месторождений полезных ископаемых на большой площади породы покрывающей толщи над выработанным пространством оседают, вследствие чего на земной поверхности могут образоваться провалы в виде воронок или траншей, трещины, уступы и значительные по размерам впадины (мульды оседания), в которых вертикальные и горизонтальные сдвижения грунта могут достигать нескольких метров.
Подземная разработка калийных месторождений нарушает равновесие массива, вследствие чего в нем возникают зоны повышенных (опорного давления) и пониженных (разгрузки) напряжений, а также участки с интенсивными подвижками и деформациями горных пород (зоны сдвижения), изменяющиеся по размерам и по скорости деформаций и напряжений в ходе развития горных работ и восстановлении равновесного состояния массива.
Под влиянием отработки калийного пласта (его слоя или нескольких слоев) образуется изменяющаяся во времени мульда, размеры которой в .плане определяются размерами и формой выработанного пространства, глубиной ведения работ, углом падения пласта.
За начало процесса сдвижения точки земной поверхности принимается момент прохождения лавы под объектом, либо на кратчайшем расстоянии от него, или дата, когда оседание земной поверхности в рассматриваемой точке составляет 10 мм. За окончание — дата, когда оседание достигает величины, составляющей 85% от конечного расчетного значения, либо, когда скорость оседания в стадии затухания процесса становится менее 10 мм/год.
Результаты исследований показывают, что характер распределения деформаций в зависимости от степени подработанности определяет форму мульды сдвижения. В условиях полной подработки мульда принимает более отчетливую форму, и в общем случае в ней образуется плоское дно. В различных мульдах сдвижения положение участков, соответствующих максимальным деформациям, отличается на величину до 20% от длины краевой части.

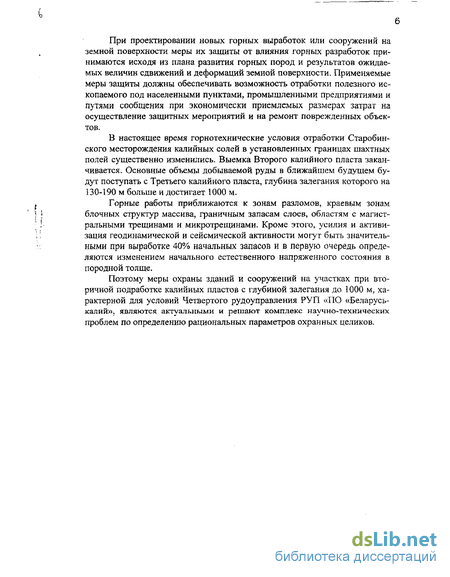

При проектировании новых горных выработок или сооружений на земной поверхности меры их защиты от влияния горных разработок принимаются исходя из плана развития горных пород и результатов ожидаемых величин сдвижений и деформаций земной поверхности. Применяемые меры защиты должны обеспечивать возможность отработки полезного ископаемого под населенными пунктами, промышленными предприятиями и путями сообщения при экономически приемлемых размерах затрат на осуществление защитных мероприятий и на ремонт поврежденных объектов.
В настоящее время горнотехнические условия отработки Старобин-ского месторождения калийных солей в установленных границах шахтных полей существенно изменились. Выемка Второго калийного пласта заканчивается. Основные объемы добываемой руды в ближайшем будущем будут поступать с Третьего калийного пласта, глубина залегания которого на 130-190 м больше и достигает 1000 м.
Горные работы приближаются к зонам разломов, краевым зонам блочных структур массива, граничным запасам слоев, областям с магистральными трещинами и микротрещинами. Кроме этого, усилия и активизация геодинамической и сейсмической активности могут быть значительными при выработке 40% начальных запасов и в первую очередь определяются изменением начального естественного напряженного состояния в породной толще.
Поэтому меры охраны зданий и сооружений на участках при вторичной подработке калийных пластов с глубиной залегания до 1000 м, характерной для условий Четвертого рудоуправления РУП «ПО «Беларусь-кал ий», являются актуальными и решают комплекс научно-технических проблем по определению рациональных параметров охранных целиков.
ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ

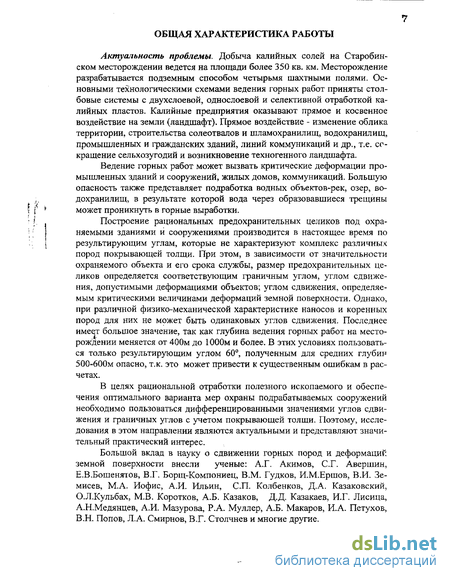

Актуальность проблемы. Добыча калийных солей на Старобин-ском месторождении ведется на площади более 350 кв. км. Месторождение разрабатывается подземным способом четырьмя шахтными полями. Основными технологическими схемами ведения горных работ приняты столбовые системы с двухслоевой, однослоевой и селективной отработкой калийных пластов. Калийные предприятия оказывают прямое и косвенное воздействие на земли (ландшафт). Прямое воздействие - изменение облика территории, строительства солеотвалов и шламохранилищ, водохранилищ, промышленных и гражданских зданий, линий коммуникаций и др., т.е. сокращение сельхозугодий и возникновение техногенного ландшафта.
Ведение горных работ может вызвать критические деформации промышленных зданий и сооружений, жилых домов, коммуникаций. Большую опасность также представляет подработка водных объектов-рек, озер, водохранилищ, в результате которой вода через образовавшиеся трещины может проникнуть в горные выработки.
Построение рациональных предохранительных целиков под охраняемыми зданиями и сооружениями производится в настоящее время по результирующим углам, которые не характеризуют комплекс различных пород покрывающей толщи. При этом, в зависимости от значительности охраняемого объекта и его срока службы, размер предохранительных целиков определяется соответствующим граничным углом, углом сдвижения, допустимыми деформациями объектов; углом сдвижения, определяемым критическими величинами деформаций земной поверхности. Однако, при различной физико-механической характеристике наносов и коренных пород для них не может быть одинаковых углов сдвижения. Последнее имеет большое значение, так как глубина ведения горных работ на месторождении меняется от 400м до 1000м и более. В этих условиях пользоваться только результирующим углом 60, полученным для средних глубин 500-600м опасно, т.к. это может привести к существенным ошибкам в расчетах.
В целях рациональной отработки полезного ископаемого и обеспечения оптимального варианта мер охраны подрабатываемых сооружений необходимо пользоваться дифференцированными значениями углов сдвижения и граничных углов с учетом покрывающей толщи. Поэтому, исследования в этом направлении являются актуальными и представляют значительный практический интерес.
Большой вклад в науку о сдвижении горных пород и деформаций земной поверхности внесли ученые: А.Г. Акимов, С.Г. Авершин, Е.В.Бошенятов, В.Г. Борщ-Компониец, В.М. Гудков, И.М.Ершов, В.И. Зе-мисев, М.А. Иофис, А.И. Ильин, СП. Колбенков, Д.А. Казаковский, О.Л.Кульбах, М.В. Короткое, А.Б. Казаков, Д.Д. Казакаев, И.Г. Лисица, А.Н.Медянцев, А.И. Мазурова, Р.А. Муллер, А.Б. Макаров, И.А. Петухов, В.Н. Попов, Л.А. Смирнов, В.Г. Столчнев и многие другие.

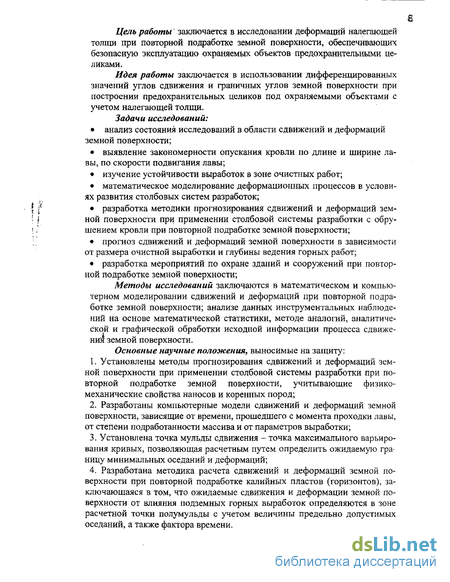

Й Цель работы заключается в исследовании деформаций налегающей толщи при повторной подработке земной поверхности, обеспечивающих безопасную эксплуатацию охраняемых объектов предохранительными целиками.
Идея работы заключается в использовании дифференцированных значений углов сдвижения и граничных углов земной поверхности при построении предохранительных целиков под охраняемыми объектами с учетом налегающей толщи. Задачи исследований:
анализ состояния исследований в области сдвижений и деформаций земной поверхности;
выявление закономерности опускания кровли по длине и ширине лавы, по скорости подвигания лавы;
изучение устойчивости выработок в зоне очистных работ;
математическое моделирование деформационных процессов в условиях развития столбовых систем разработок;
разработка методики прогнозирования сдвижений и деформаций земной поверхности при применении столбовой системы разработки с обрушением кровли при повторной подработке земной поверхности;
прогноз сдвижений и деформаций земной поверхности в зависимости от размера очистной выработки и глубины ведения горных работ;
разработка мероприятий по охране зданий и сооружений при повторной подработке земной поверхности;
Методы исследований заключаются в математическом и компьютерном моделировании сдвижений и деформаций при повторной подработке земной поверхности; анализе данных инструментальных наблюдений на основе математической статистики, методе аналогий, аналитической и графической обработки исходной информации процесса сдвижения земной поверхности.
Основные научные положения, выносимые на защиту:
Установлены методы прогнозирования сдвижений и деформаций земной поверхности при применении столбовой системы разработки при повторной подработке земной поверхности, учитывающие физико-механические свойства наносов и коренных пород;
Разработаны компьютерные модели сдвижений и деформаций земной поверхности, зависящие от времени, прошедшего с момента проходки лавы, от степени подработанности массива и от параметров выработки;
Установлена точка мульды сдвижения - точка максимального варьирования кривых, позволяющая расчетным путем определить ожидаемую границу минимальных оседаний и деформаций;
Разработана методика расчета сдвижений и деформаций земной поверхности при повторной подработке калийных пластов (горизонтов), заключающаяся в том, что ожидаемые сдвижения и деформации земной поверхности от влияния подземных горных выработок определяются в зоне расчетной точки полумульды с учетом величины предельно допустимых оседаний, а также фактора времени.

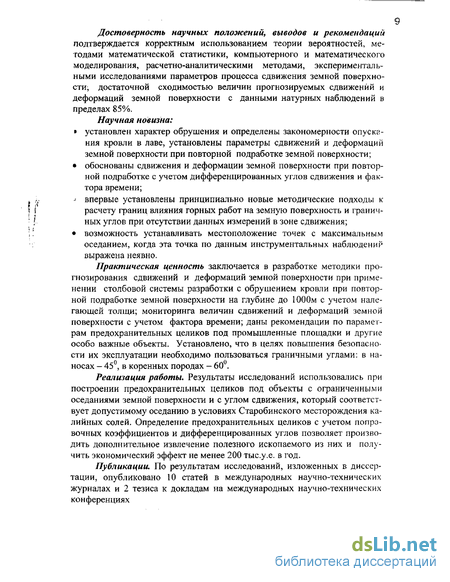

9 Достоверность научных положений, выводов и рекомендаций
подтверждается корректным использованием теории вероятностей, методами математической статистики, компьютерного и математического моделирования, расчетно-аналитическими методами, экспериментальными исследованиями параметров процесса сдвижения земной поверхности, достаточной сходимостью величин прогнозируемых сдвижений и деформаций земной поверхности с данными натурных наблюдений в пределах 85%.
Научная новизна: установлен характер обрушения и определены закономерности опускания кровли в лаве, установлены параметры сдвижений и деформаций земной поверхности при повторной подработке земной поверхности;
обоснованы сдвижения и деформации земной поверхности при повтор
ной подработке с учетом дифференцированных углов сдвижения и фак
тора времени;
- впервые установлены принципиально новые методические подходы к расчету границ влияния горных работ на земную поверхность и граничных углов при отсутствии данных измерений в зоне сдвижения;
возможность устанавливать местоположение точек с максимальным
оседанием, когда эта точка по данным инструментальных наблюдений
выражена неявно.
Практическая ценность заключается в разработке методики прогнозирования сдвижений и деформаций земной поверхности при применении столбовой системы разработки с обрушением кровли при повторной подработке земной поверхности на глубине до 1000м с учетом налегающей толщи; мониторинга величин сдвижений и деформаций земной поверхности с учетом фактора времени; даны рекомендации по параметрам предохранительных целиков под промышленные площадки и другие особо важные объекты. Установлено, что в целях повышения безопасности их эксплуатации необходимо пользоваться граничными углами: в наносах - 45, в коренных породах - 60.
Реализация работы. Результаты исследований использовались при построении предохранительных целиков под объекты с ограниченными оседаниями земной поверхности и с углом сдвижения, который соответствует допустимому оседанию в условиях Старобинского месторождения калийных солей. Определение предохранительных целиков с учетом поправочных коэффициентов и дифференцированных углов позволяет производить дополнительное извлечение полезного ископаемого из них и получить экономический эффект не менее 200 тыс.у.е. в год.
Публикации, По результатам исследований, изложенных в диссертации, опубликовано 10 статей в международных научно-технических журналах и 2 тезиса к докладам на международных научно-технических конференциях
Апробация работы. Основные результаты исследований были доложены и обсуждены на семинаре-совещании по обмену опытом за безопасным ведением горных работ и комплексного использования полезных ископаемых на Старобинском месторождении калийных солей (Солигорск, 1997) «Выбор мер охраны подрабатываемых объектов с учетом остаточных деформаций земной поверхности на участках применения камерной системы разработки с жесткими целиками в завершающей стадии процесса сдвижения»; на VI солевом совещании Российской Академии Наук (Соликамск, 2000) «Проблемы формирования и комплексного освоения месторождений солей»; на 5-ой Международной научно-технической конференции (Гомель, 2002) «Прогнозирование процессов сдвижения земной поверхности на 4-ом шахтном поле», «Влияние подземных горных работ на процессы сдвижения земной поверхности», на Международной научно-технической конференции «Материалы, технологии и оборудование для упрочения и восстановления деталей машин» (Новополоцк, 2003) «Материалы, технологии и оборудование для упрочения и восстановления деталей машин».
.*-
