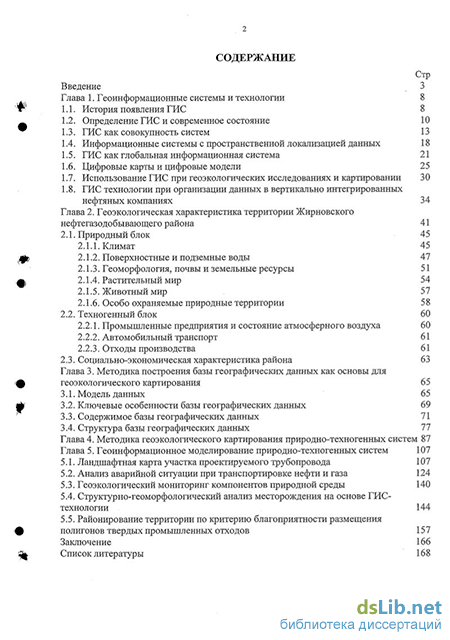

Введение
Глава 1. Геоинформационные системы и технологии 8
1.1. История появления ГИС 8
1.2. Определение ГИС и современное состояние 10
1.3. ГИС как совокупность систем 13
1.4. Информационные системы с пространственной локализацией данных 18
1.5. ГИС как глобальная информационная система 21
1.6. Цифровые карты и цифровые модели 25
1.7. Использование ГИС при геоэкологических исследованиях и картировании 30
1.8. ГИС технологии при организации данных в вертикально интегрированных нефтяных компаниях 34
Глава 2. Геоэкологическая характеристика территории Жирновского нефтегазодобывающего района 41
2.1. Природный блок 45
2.1.1. Климат 45
2.1.2. Поверхностные и подземные воды 47
2.1.3. Геоморфология, почвы и земельные ресурсы 51
2.1.4. Растительный мир 54
2.1.5. Животный мир 57
2.1.6. Особо охраняемые природные территории 58
2.2. Техногенный блок 60
2.2.1. Промышленные предприятия и состояние атмосферного воздуха 60
2.2.2. Автомобильный транспорт 61
2.2.3. Отходы производства 61
2.3. Социально-экономическая характеристика района 63
Глава 3. Методика построения базы географических данных как основы для геоэкологического картирования 65
3.1. Модель данных 65
3.2. Ключевые особенности базы географических данных 69
3.3. Содержимое базы географических данных 71
3.4. Структура базы географических данных 77
Глава 4. Методика геоэкологического картирования природно-техногенных систем 87
Глава 5. Геоинформационное моделирование природно-техногенных систем 107
5.1. Ландшафтная карта участка проектируемого трубопровода 107
5.2. Анализ аварийной ситуации при транспортировке нефти и газа 124
5.3. Геоэкологический мониторинг компонентов природной среды 140
5.4. Структурно-геоморфологический анализ месторождения на основе ГИС-технологии 144
5.5. Районирование территории по критерию благоприятности размещения полигонов твердых промышленных отходов 157
Заключение 166
- ГИС как совокупность систем
- Поверхностные и подземные воды
- Содержимое базы географических данных
- Анализ аварийной ситуации при транспортировке нефти и газа

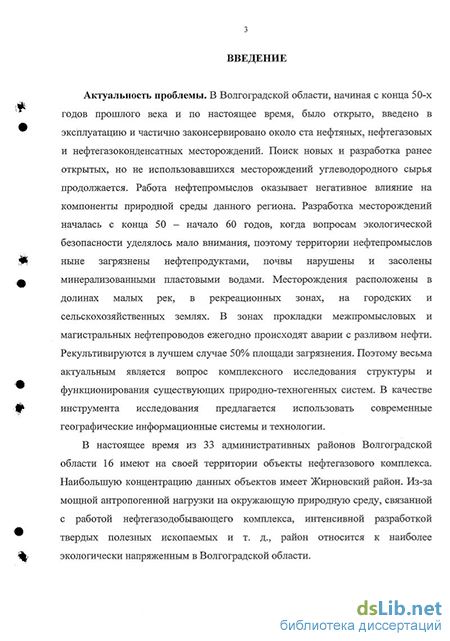

Введение к работе
Актуальность проблемы. В Волгоградской области, начиная с конца 50-х годов прошлого века и по настоящее время, было открыто, введено в эксплуатацию и частично законсервировано около ста нефтяных, нефтегазовых и нефтегазоконденсатных месторождений. Поиск новых и разработка ранее открытых, но не использовавшихся месторождений углеводородного сырья продолжается. Работа нефтепромыслов оказывает негативное влияние на компоненты природной среды данного региона. Разработка месторождений началась с конца 50 - начало 60 годов, когда вопросам экологической безопасности уделялось мало внимания, поэтому территории нефтепромыслов ныне загрязнены нефтепродуктами, почвы нарушены и засолены минерализованными пластовыми водами. Месторождения расположены в долинах малых рек, в рекреационных зонах, на городских и сельскохозяйственных землях. В зонах прокладки межпромысловых и магистральных нефтепроводов ежегодно происходят аварии с разливом нефти. Рекультивируются в лучшем случае 50% площади загрязнения. Поэтому весьма актуальным является вопрос комплексного геоэкологического исследования существующих природно-техногенных систем. В качестве инструмента исследования все более целесообразным становится использование современных географических информационных систем и технологий.
В настоящее время из 33 административных районов Волгоградской области 16 имеют на своей территории объекты нефтегазового комплекса. Наибольшую концентрацию данных объектов имеет Жирновский район. Из-за мощной антропогенной нагрузки на окружающую природную среду, связанной с работой нефтегазодобывающего комплекса, интенсивной разработкой твердых полезных ископаемых и т. д., район относится к наиболее экологически напряженным в Волгоградской области.

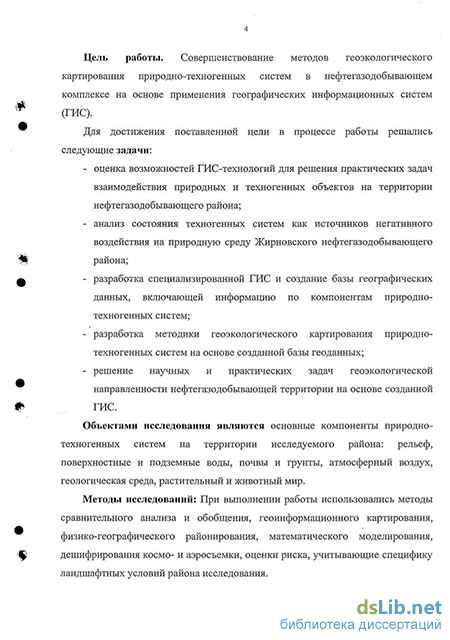

Цель работы. Совершенствование методов геоэкологического картирования природно-техногенных систем в нефтегазодобывающем комплексе на основе применения географических информационных систем (ГИС).
Для достижения поставленной цели в процессе работы решались следующие задачи:
оценка возможностей ГИС-технологий для решения практических задач взаимодействия природных и техногенных объектов на территории нефтегазодобывающего района;
анализ состояния техногенных систем как источников негативного воздействия на природную среду Жирновского нефтегазодобывающего района;
разработка специализированной ГИС и создание базы географических данных, включающей информацию по компонентам природно-техногенных систем;
разработка методики геоэкологического картирования природно-техногенных систем на основе созданной базы геоданных;
РОС НАЦИОНАЛЫ! « БИБЛИОТЕКА
« »-» А
- решение научных и практических задач геоэкологической направлен
ности нефтегазодобывающей территории на основе созданной ГИС.
Объектами исследования являются основные компоненты природно-техногенных систем на территории исследуемого района: рельеф, поверхностные и подземные воды, почвы и грунты, атмосферный воздух, геологическая среда, растительный и животный мир.
Методы исследований: При выполнении работы использовались методы сравнительного анализа и обобщения, геоинформационного картирования, физико-географического районирования, математического моделирования, дешифрирования космо- и аэросъемки, оценки риска, учитывающие специфику ландшафтных условий района исследования.

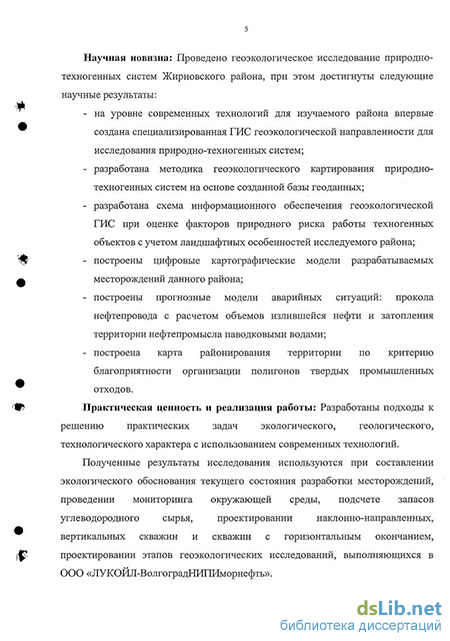

Научная новизна: Проведено геоэкологическое исследование природно-техногенных систем Жирновского района, при этом достигнуты следующие научные результаты:
