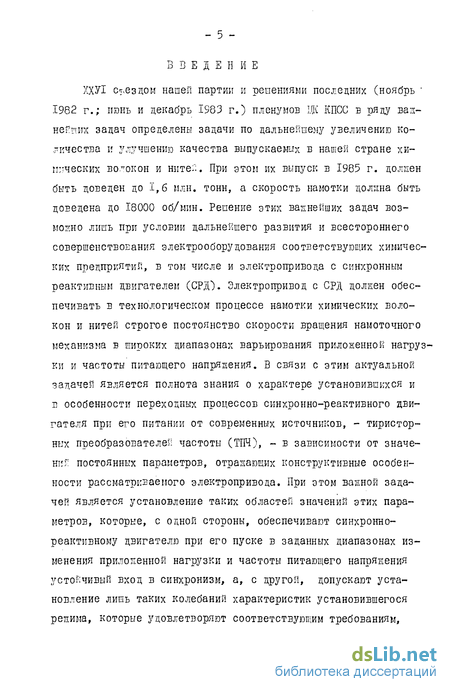

Введение к работе
ХХУІ съездом нашей партии и решениями последних (ноябрь ' 1982 г.; июнь и декабрь 1983 г.) пленумов ЦК КПСС в ряду важнейших задач определены задачи по дальнейшему увеличению количества и улучшению качества выпускаемых в нашей стране химических волокон и ните;":. При этом их выпуск в 1985 г. должен быть доведен до 1,6 млн. тонн, а скорость намотки должна быть доведена до 18000 об/мин. Решение этих важнейших задач возможно лишь при условии дальнейшего развития и всестороннего совершенствования электрооборудования соответствующих химических предприятий, в том числе и электропривода с синхронным реактивным двигателем (СРД). Электропривод с СРД должен обеспечивать в технологическом процессе намотки химических волокон и нитей строгое постоянство скорости вращения намоточного механизма в широких диапазонах варьирования приложенной нагруз^ ки и частоты питающего напряжения. В связи с этим актуальной задачей является полнота знания о характере установившихся и в особенности переходных процессов синхронно-реактивного двигателя при его питании от современных источников, - тиристорних преобразователей частоты (ТПЧ), - в зависимости от значений постоянных параметров, отражающих конструктивные особенности рассматриваемого электропривода. При этом важной задачей является установление таких областей значений этих параметров, которые, с одной стороны, обеспечивают синхронно-реактивному двигателю при его пуске в заданных диапазонах изменения приложенной нагрузки и частоты питающего напряжения устойчивый вход в синхронизм, а, с другой, допускают установление лишь таких колебаний характеристик установившегося режима, которые удовлетворяют соответствующим требованиям, - б - предъявляемым к СРД при реиении вопроса об улучшении качест-бэ выпускаемо" продукции. Решение указанных выше задач возможно лишь в рамках математической модели электропривода с СРД, адекватно отражающем характер электромагнитных процессов в синхронном реактивном двигателе. Такой моделью в теории машин переменного тока является система дифференциальных уравнений СРД, записанная относительно фазової! системы координат. При этом для исследования характеристик установившихся и переходных режимов СРД в рамках этой системы актуальной задачей является разработка эффективных алгоритмов ее численного интегрирования, причем эти алгоритмы должны реализовы-ваться на современных быстродействующих электронно-вычислительных комплексах (ЭВМ), В силу сложного характера исследуемых явлений в настоящей работе изучение свойств и особенностей электромагнитных и электромеханических процессов в электроприводе с СРД проводится в предположении о наличии идеального источника питания, т.е. влияние электромагнитных процессов в СРД на источник питания не учитывается.

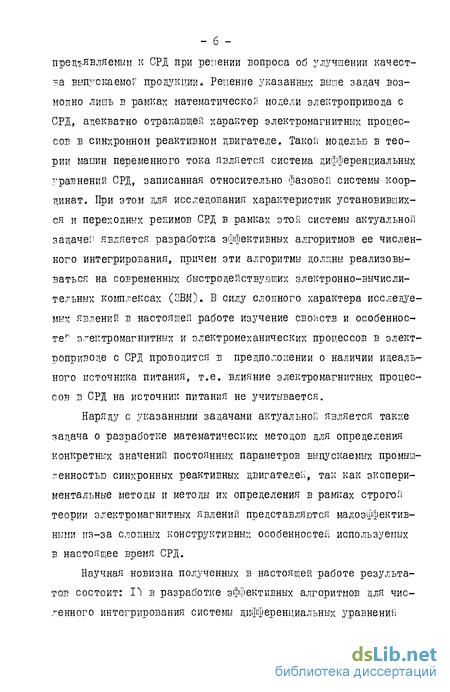

Наряду с указанными задачами актуальной является также задача о разработке математических методов для определения конкретных значений постоянных параметров выпускаемых промышленностью синхронных реактивных двигателей, так как экспериментальные методы и методы их определения в рамках строгой теории электромагнитных явлений представляются малоэффективными из-за сложных конструктивных особенностей используемых в настоящее время СРД.
Научная новизна полученных в настоящей работе результатов состоит: I") ъ разработке эффективных алгоритмов для численного интегрирования системы дифференциальных уравнений

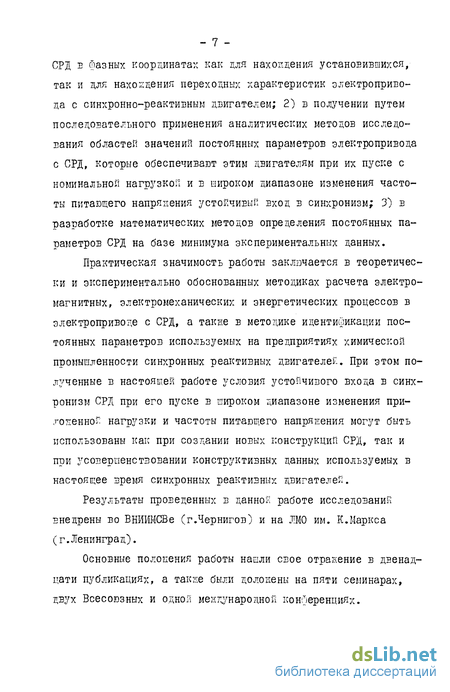

СРЦ, б фазных координатах как для нахождения установившихся, так и для нахождения переходных характеристик электропривода с синхронно-реактивным двигателем; 2) в получении путем последовательного применения аналитических методов исследования областей значении постоянных параметров электропривода с СРД, которые обеспечивают этим двигателям при их пуске с номинальной нагрузкой и в широком диапазоне изменения частоты питающего напряжения устойчивый вход в синхронизм; 3) в разработке математических методов определения постоянных параметров СРД на базе минимума экспериментальных данных.
Практическая значимость работы заключается в теоретически и экспериментально обоснованных методиках расчета электромагнитных, электромеханических и энергетических процессов в электроприводе с СРД, а такне в методике идентификации постоянных параметров используемых на предприятиях химической промышленности синхронных реактивных двигателей. При этом полученные в настоящей работе условия устойчивого входа в синхронизм СРД при его пуске в широком диапазоне изменения приложенной нагрузки и частоты питающего напряжения могут быть использованы как при создании новых конструкций СРД, так и при усовершенствовании конструктивных данных используемых в настоящее время синхронных реактивных двигателей.
Результаты проведенных в данной работе исследований внедрены во БНИИМСВе (г.Чернигов) и на ЛМО им. К.Маркса (г.Ленинград).
Основные положения работы нашли свое отражение в двенадцати публикациях, а также были доложены на пяти семинарах, двух Всесоюзных и одной международной конференциях.
Общая характеристика электропривода с СРД машин для производства химических волокон
Появление тиристоров - нового средства управления, обладающего многообразными возможностями, - предопределило появление разработок тиристорних устройств для управления асинхронными и синхронными короткозамкнутыми двигателями. Первые же попытки применения тиристоров в приводах показали, что подобные устройства обладают целым рядом новых возможностей управления асинхронными и синхронными двигателями: плавного пуска, эффективного торможения, амплитудного и импульсного управления, квазичастотного регулирования, использования вибрационного режима работы и т.п. Еще на стадии исследования тиристорных инверторов было обнаружено, что в зависимости от формы напряжения на выходе инвертора могут быть обеспечены различные сочетания свойств электропривода; было замечено, что возможности регулирования частоты, в частности в динамике, в подобных системах выше, чем в электромашинных, что тиристор позволяет реализовать некоторые специальные режимы, а также режимы новые, ранее не использованные.
Не все задачи управления можно считать решенными, однако уже сейчас исследуются задачи, в которых .возможности тиристорных систем ограничиваются свойствами асинхронных и синхронных двигателей, созданных без учета последующего изобретения тиристоров и возникновения тиристорных систем управления, и, по-видимому, в ближайшем будущем потребуется создание таких машин, которые будут сочетать в себе известные свойства асинхронных и синхронных электродвигателей и которые смогут наилучшим образом реализовать возможности тиристорных систем управления.
Дискретная модель и алгоритм расчета характеристик СРД в установившихся режимах его работы
В соответствии с параграфом 2 главы I она имеет следующий вид: где полные потокосцепления статорних и роторных обмоток ,1 1 ЛІГ -J/ ЛІ/ определяются соотношениями: причем коэффициенты пропорциональности в формулах (2.2) в общем случае содержат бесконечный спектр соответствующих гармонических составляющих пространственного распределения магнитного потока. Так как при расчетах с использованием электронно-вычислительных машин (ЭВМ) невозможно учесть бесконечный набор соответствующих гармонических составляющих, то в связи с этим обстоятельством и в соответствии с представлениями (1.4) главы I примем, что индуктивности и взаимоиндуктивности в формулах (2.2) определяются следующими выражениями: индуктивности и взаимоиндуктивности, кроме основных гармонических составляющих, в общем случае содержат также и конечное число соответствующих высших гармонических пространственного распределения магнитного потока. Входящие в систему уравнений (2.1) и в выражения (2.3) величины имеют указанный ранее смысл (см. гл.1; 2), причем О = 2 /3, =1Г/3, а целые положительные числа f\/ и Ок. удовлетворяют неравенствам.
Так как для синхронных режимов работы СРД изменением угловой скорости вращения ротора СО за период "7 = 2 /СОч (СО - круговая частота сети) обычно пренебрегают, то из уравнения olv/olx СО олу чаем: причем примем 0= -(Q +ТГ/2) в режиме двигателя /V , где есть постоянный угол нагрузки, равный углу между вектором напряжения и поперечной осью ротора. Входящие в систему уравнений (2.1) функции напряжений питания Ua,Ufc,Uc Б силу своей периодичности в общем случае представимы в виде бесконеч ных рядов Фурье:
Так как при проведении конкретных расчетов" с, использованием ЭВМ невозможно учесть весь спектр в разложениях (2.5) в силу его бесконечности, то, учитывая это обстоятельство, примем, что с достаточной степенью точности функции напряжений питания 1A \,Vig ,1Л( представимы в виде конечных рядов Фурье: (5) где постоянные коэффициенты разложении (х (Л о (П. = 1,2, ..., kj ) определяются с учетом знания питающего напряжения из соответствующих формул (2.6). В частном случае симметричных напряжений питания соответствующие разложения (2.7) имеют вид:
В случае наличия питания от тиристорних преобразователей частоты функции tU,1/lgH Mt имеют очень сложную форму, например, такую, как это показано на рис.2.1. Попытка представления подобного питания в виде разложений (2.7) приводит, как правило, к очень большому числу гармоник в этих разложениях. Поэтому в этих случаях при проведении конкретных расчетов целесооб 38 -h разно иметь дело непосредственно с заданной формой питающего напряжения.
Сформулируем теперь основную задачу теории синхронных режимов работы СРД. Требуется найти такое решение неоднородной системы дифференциальных уравнений (2.1) с периодическими коэффициентами при условии задания питающего напряжения в форме (2.7) или непосредственно в виде некоторых кривых, которое соответствовало бы заданному установившемуся или синхронному режиму работы СРД.
Для решения поставленной задачи осуществим выбор дискретной модели СРД и на ее основе построим алгоритмы для численного интегрирования системы дифференциальных уравнений (2.1). Для этого обратимся к методу неявных разностных схем /47-49/ Этот метод, также как и метод последовательных интервалов или явных разностных схем, подразумевает разбиение заданного интервала времени, на котором ищется решение системы уравнений (2.1\ на ряд последовательных интервалов Дт&=="ц А Н = » » 2, ..., К0 )» малых по сравнению с периодом питающего напряжения -р — рТГ/сО » и нахождение решения системы (2.1) последовательно на каждом из введенных интервалов методами линейной алгебры. Тем не менее по сравнению с явными разностными схемами метод неявных разностных схем обладает рядом преимуществ, проистекающих из возможности аппроксимации искомых и заданных величин на каждом рассматриваемом интервале Ах ( к = 0,1,2, ..., К )» включая аппроксимацию, основанную на методе пролонгации / / . К числу этих преимуществ относится значительное сокращение машинного времени (времени ЭВМ), необходимого для расчета искомых величин СРД на заданном интервале времени с заданной точностью, путем уменьшения числа 1\.0 » т е У меньше - 40 -ния числа вводимых интервалов времени A"t( к = 0,1,2,..., Ко).
Основные представления теории переходных процессов СРД и формулировка исходной задачи
На современном этапе исследований при наличии быстродействующих электронно-вычислительных систем наиболее полный анализ асинхронных режимов работы СРД возможен лишь в рамках математической модели, адекватно отражающей характер электромагнитных процессов в СРД. Примем в качестве такой модели систему неоднородных и нелинейных дифференциальных уравнений теории переходных процессов СРД, записанную по отношению к фазной системе координат.
Для решения поставленной задачи обобщим методы исследований, рассмотренные в главе 2, на общий случай переходных процессов в СРД.
Вначале остановимся на выборе дискретной модели СРД, сводящей решение поставленной задачи к необходимости нахождения решения нелинейной системы алгебраических уравнений. переходных процессов в электроприводе с СРД
Разобьем, прежде всего, интервал времени, на котором исследуется некоторый переходный процесс в СРД, на ряд последовательных интервалов Дj (R= 0,1,2,..., 0 ) и проинтегри - из руем в пределах промежутка времени Д-Ц-- в -"L ( R. = 0,1, 2, ..., К о КажДе из Уравнений системы (3.1), причем значения искомых ЕЄЛИЧИН в момент времени - ь будем предполагать известными. В результате интегрирования получаем следующую систему интегральных уравнений, соответствующую исходной системе дифференциальных уравнений (3.1):
Основные предпосылки метода идентификации параметров СРД
В предыдущих главах при исследовании синхронных и асинхронных режимов работы СРД были использованы следующие выражения для индуктивностей и взаимоиндуктивностей его статорных и эквивалентных роторных обмоток: причем, входящие в соотношения (4.1) постоянные параметры разложений для ка7доы конкретной синхронной реактивной машины считались из каких-либо соображений известными. Однако способ получения значений этих параметров, основанный на точных представлениях теории электромагнитных явлений (электродинамики) /92/ и на детальном знании всех конструктивных особенностей СРД, представляется весьма трудным из-за сложных конструктивных особенностей современных синхронных реактивных машин.
На данном этапе исследований знание значений параметров (4.2), как в случае ненасыщенного состояния СРД, так и в случае насыщения магнитопровода исследуемой машины, может быть достигнуто в результате применения метода, базирующегося на возможности получения осциллограмм, соответствующих статорным токам в синхронных режимах работы СРД, с последующим предстаЕ - 173 -лением известно совокупности статорных токов СРД в виде конечных рядов Фурье:
Итак, имея в виду цель настоящего исследования/ будем считать, что в синхронных режимах работы данного СРД совокупность статорных токов, как с учетом насыщения, так и без учета насыщения магнитопровода машины, известна и представиш, как и функции напряжений питания /(s :
Обратимся теперь непосредственно к методу расчета искомых параметров (4.2), входящих в представления (4.1), причем коэффициенты До зАЛ ,Ъп (s-afcjC, п- і/2,...,КГ)разложений (3.3) будем в дальнейшем считать известными функциями угла нагрузки (s-a2 С/ п= І,%"-,) так как соответствующие осциллограммы статорних токов в синхронных режимах работы данного СРД могут быть получены при различных значениях угла 0
