Введение к работе

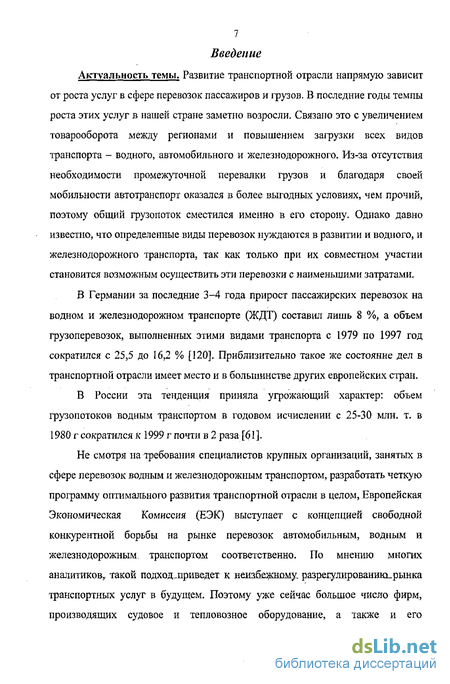

Актуальность темы. Развитие транспортной отрасли напрямую зависит от роста услуг в сфере перевозок пассажиров и грузов. В последние годы темпы роста этих услуг в нашей стране заметно возросли. Связано это с увеличением товарооборота между регионами и повышением загрузки всех видов транспорта - водного, автомобильного и железнодорожного. Из-за отсутствия необходимости промежуточной перевалки грузов и благодаря своей мобильности автотранспорт оказался в более выгодных условиях, чем прочий, поэтому общий грузопоток сместился именно в его сторону. Однако давно известно, что определенные виды перевозок нуждаются в развитии и водного, и железнодорожного транспорта, так как только при их совместном участии становится возможным осуществить эти перевозки с наименьшими затратами.
В Германии за последние 3-4 года прирост пассажирских перевозок на водном и железнодорожном транспорте (ЖДТ) составил лишь 8 %, а объем грузоперевозок, выполненных этими видами транспорта с 1979 по 1997 год сократился с 25,5 до 16,2 % [120]. Приблизительно такое же состояние дел в транспортной отрасли имеет место и в большинстве других европейских стран.
В России эта тенденция приняла угрожающий характер: объем грузопотоков водным транспортом в годовом исчислении с 25-30 млн. т. в 1980 г сократился к 1999 г почти в 2 раза [61].
Не смотря на требования специалистов крупных организаций, занятых в сфере перевозок водным и железнодорожным транспортом, разработать четкую программу оптимального развития транспортной отрасли в целом, Европейская Экономическая Комиссия (ЕЭК) выступает с концепцией свободной конкурентной борьбы на рынке перевозок автомобильным, водным и железнодорожным транспортом соответственно. По мнению многих аналитиков,, такой подход^приведет к неизбежному разрегулированию_рынка транспортных услуг в будущем. Поэтому уже сейчас большое число фирм, производящих судовое и тепловозное оборудование, а также и его обслуживание, сосредоточили усилия, направленные на повышение конкурентоспособности своей продукции.

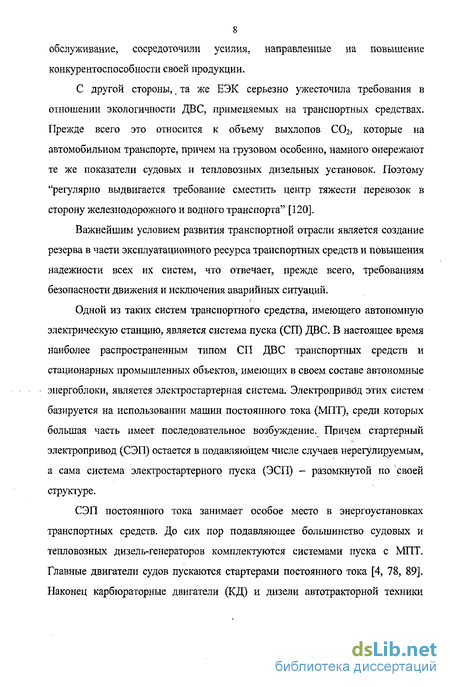

С другой стороны, _ та же ЕЭК серьезно ужесточила требования в отношении экологичности ДВС, применяемых на транспортных средствах. Прежде всего это относится к объему выхлопов С02, которые на автомобильном транспорте, причем на грузовом особенно, намного опережают те же показатели судовых и тепловозных дизельных установок. Поэтому "регулярно выдвигается требование сместить центр тяжести перевозок в сторону железнодорожного и водного транспорта" [120].
Важнейшим условием развития транспортной отрасли является создание резерва в части эксплуатационного ресурса транспортных средств и повышения надежности всех их систем, что отвечает, прежде всего, требованиям безопасности движения и исключения аварийных ситуаций.
Одной из таких систем транспортного средства, имеющего автономную электрическую станцию, является система пуска (СП) ДВС. В настоящее время наиболее распространенным типом СП ДВС транспортных средств и стационарных промышленных объектов,-имеющих в своем составе автономные энергоблоки, является элсктростартерная система. Электропривод этих систем базируется на использовании машин постоянного тока (МПТ), среди которых большая часть имеет последовательное возбуждение. Причем стартерный электропривод (СЭП) остается в подавляющем числе случаев нерегулируемым, а сама система электростартерного пуска (ЭСП) - разомкнутой по своей структуре.
СЭП постояного тока занимает особое место в энергоустановках транспортных средств. До сих пор подавляющее большинство судовых и тепловозных дизель-генераторов комплектуются системами пуска с МПТ. Главные двигатели судов пускаются стартерами постоянного тока [4, 78, 89]. Наконец карбюраторные двигатели (КД) и дизели автотракторной техники

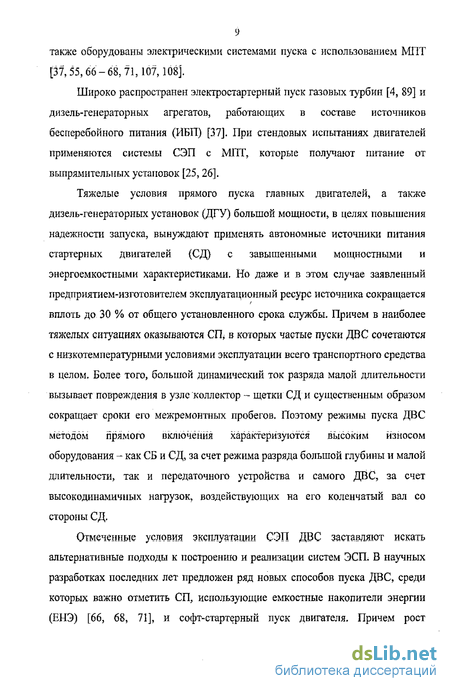

У также оборудованы электрическими системами пуска с использованием МПТ [37, 55, 66-68, 71, 107, 108].
Широко распространен электростартерный пуск газовых турбин [4, 89] и дизель-генераторных агрегатов, работающих в составе источников бесперебойного питания (ИБП) [37]. При стендовых испытаниях двигателей применяются системы СЭП с МПТ, которые получают питание от выпрямительных установок [25,26].
Тяжелые условия прямого пуска главных двигателей, а также дизель-генераторных установок (ДГУ) большой мощности, в целях повышения надежности запуска, вынуждают применять автономные источники питания стартерных двигателей (СД) с завышенными мощностными и энергоемкостными характеристиками. Но даже и в этом случае заявленный предприятием-изготовителем эксплуатационный ресурс источника сокращается вплоть до 30 % от общего установленного срока службы. Причем в наиболее тяжелых ситуациях оказываются СП, в которых частые пуски ДВС сочетаются с низкотемпературными условиями эксплуатации всего транспортного средства в целом. Более того, большой динамический ток разряда малой длительности вызывает повреждения в узле коллектор - щетки СД и существенным образом сокращает сроки его межремонтных пробегов. Поэтому режимы пуска ДВС методом прямого включения характеризуются высоким износом оборудования - как СБ и СД, за счет режима разряда большой глубины и малой длительности, так и передаточного устройства и самого ДВС, за счет высокодинамичных нагрузок, воздействующих на его коленчатый вал со стороны СД.
Отмеченные условия эксплуатации СЭП ДВС заставляют искать альтернативные подходы к построению и реализации систем ЭСП. В научных разработках последних лет предложен ряд новых способов пуска ДВС, среди которых важно отметить СП, использующие емкостные накопители энергии (ЕНЭ) [66, 68, 71], и софт-стартерный пуск двигателя. Причем рост
10 запатентованных разработок в данной области сопровождается тем, что принцип их действия и эффективность теоретически слабо, а в ряде случаев и некорректно, обоснованы.
Выполненный анализ и названные особенности разработки и эксплуатации систем ЭСП показали, что существует необходимость в создании новой системы СЭП, которая способна удовлетворить весь комплекс противоречивых требований, предъявляемых ко всей СП в целом и к ее составным частям в отдельности. Этим требованиям отвечает предлагаемый СЭП по системе СБ - МПТ смешанного возбуждения, в основу функционирования которого положен принцип компенсации возмущений.
Использованию СД, включаемого по схеме смешанного возбуждения, препятствует эффект размагничивания машины в переходных режимах вследствие связи последовательной и независимой обмоток через его электромагнитное поле [82, 83]. При этом значительно снижается быстродействие электропривода (ЭП), теряется управляемость СД и самое главное - отсутствует возможность воздействия на ток якоря, а следовательно и на ток разряда СБ, путем изменения магнитного потока в независимой обмотке возбуждения (НОВ).
Однако необходимость применения СД смешанного возбуждения диктуется главным требованием к системе ЭСП, и к СБ особенно - снижением разрядного тока автономного источника и улучшением характера отдачи энергии в нагрузку.
Разгрузка автономного источника по максимальному значению тока разряда обеспечивает создание резерва его эксплуатационного ресурса, надежный и безударный запуск ДВС, что сокращает износ передаточного устройства, коленчатого вала и элементов цилиндропоршневой группы (ЦПГ) двигателя. Поэтому предлагаемый способ пуска ДВС с использованием компенсационного регулятора в составе СЭП позволяет осуществить коррекцию магнитного потока СД в процессе запуска, исключить размагничивание машины в электромеханическом переходном режиме и осуществить более чем двукратное (в 2,1 раза) сокращение пикового значения тока разряда автономного источника, при сохранении высокого быстродействия ЭП и управляемости СД в динамике.
Таким образом, объектом исследования в диссертационной работе является система ЭСП судового дизеля, выполненная на базе МПТ смешанного возбуждения, в которой последовательная и независимая обмотки связаны через электромагнитное поле.
Предмет исследования заключается в изучении динамики пуска ДВС с использованием СЭП по системе СБ - МПТ смешанного возбуждения с последующей разработкой корректирующих устройств, применение которых позволяет улучшить качественные показатели и характер переходных характеристик при запуске ДВС. Обобщение результатов исследования позволило сформировать и обосновать пропорционально-дифференциальный (ПД) принцип коррекции магнитного потока МПТ, определить структуру СЭП и осуществить физическую реализацию регулятора в виде стабилизирующего трансформатора невысокой установленной мощности.
Необходимость теоретического обоснования предложенного способа пуска привела к тому, что в работе подробно, и с критической точки зрения, исследован аккумуляторный СЭП по системе СБ - МПТ последовательного возбуждения как с участием ЕНЭ, так и без их привлечения. Выполнен анализ динамических характеристик СП, движение которых описывается линейными и нелинейными дифференциальными уравнениями с постоянными коэффициентам и.
Среди решенных задач необходимо выделить следующие:
1. Предложено оценивать качество электромеханических переходных процессов с помощью новой системы разработанных показателей, которая диктуется эксплуатационными характеристиками СЭП.
Предложен способ трехэтапного рассмотрения переходного режима пуска, который, во многом, упрощает моделирование систем ЭСП, получение структурных схем и моделей СЭП.
Разработаны и обоснованы способы разгрузки автономного источника по максимальному значению разрядного тока в динамическом режиме пуска ДВС, способы увеличения эксплуатационного ресурса ответственных элементов СЭП, а также мероприятия, направленные на повышение надежности запуска двигателей.
Решен вопрос управляемости СД смешанного возбуждения в динамике.
При проведении исследований динамики систем ЭСП автор основывался на работах В. П. Андреева, Ю. И. Боровских, Л. В. Полтавы, Л. И. Поляшова, Н. И. Радионова, Ю. А. Сабинина, Ю. П. Чижкова, Е. Б. Шумкова.
Одним из перспективных направлений в разработке современных систем СЭП, согласно нашей концепции, является создание системы пуска на базе МПТ смешанного возбуждения. г В соответствии с вышеизложенным, цель настоящей диссертационной работы заключается в разработке и исследовании системы ЭСП судовых ДВС и ДГУ на основе МПТ смешанного возбуждения с компенсацией магнитного потока в НОВ, оптимизацией параметров переходного режима по быстродействию и ограничением разрядного тока автономного источника.
Отсюда вытекают следующие задачи диссертационной работы:
Обзор и сравнительный анализ СП судовых, тепловозных и автотракторных ДВС как карбюраторных, так и дизелей с целью обоснования основных технических требований к новой системе ЭСП.
Разработка математического описания и структурных моделей основных элементов, входящих в состав СЭП ДВС по системам СБ - МПТ последовательного и СБ - МПТ смешанного возбуждения.
Разработка, схемная реализация, математическое описание и моделирование системы ЭСП на базе МПТ смешанного возбуждения с компенсационным регулятором ее магнитного потока в динамике.
Параметрическая идентификация коэффициентов регулятора скорости и нагрузки ДВС.
Апробация результатов исследований и натурные испытания устройства компенсации на ДГУ в эксплуатационных условиях.
Методы исследования. Исследования выполнены методами математического, структурного и имитационного моделирования. Весомую часть исследований занимает эксперимент и натурные испытания. Математические и структурные модели систем ЭСП получены на основе классической теории ДВС и электрических машин, дифференциального, интегрального и операционного исчисления. Задействованы возможности численных алгоритмов. Имитационное моделирование СП выполнено в среде визуального программирования MATLAB 6.0. Там же выполнена параметрическая идентификация коэффициентов регулятора скорости и нагрузки ДВС. Экспериментальная часть исследований выполнена с привлечением общей теории ЭП на ДГУ постоянного тока мощностью 885 кВт.
Научная новизна:
Разработана новая система ЭСП ДВС на базе МПТ смешанного возбуждения с компенсационным регулятором ее магнитного потока в динамических режимах пуска, оригинальность которой подтверждена патентом на полезную модель [84].
Разработаны структурные модели СЭП по системам СБ - МПТ последовательного и СБ - МПТ смешанного возбуждения, в том числе и для систем, использующих ЕНЭ и названный компенсационный регулятор с учетом параметров, зависящих от эксплуатационных условий СП.
14 3. Разработана методика анализа переходного режима в системе СЭП с использованием МПТ смешанного возбуждения и компенсационным регулятором ее магнитного потока при пуске ДВС. Практическая ценность работы заключается в следующем:
Разработана практическая принципиальная схема системы ЭСП на базе МПТ смешанного возбуждения с компенсационным регулятором ее магнитного потока, обеспечивающая снижение максимального значения тока разряда автономного источника в 2,1 раза, повышение его эксплуатационного ресурса и надежности пуска ДВС.
Разработана программа для ЭВМ, которая позволяет исследовать динамику СЭП ДВС в системе СБ - МПТ смешанного возбуждения при наличии взаимосвязанных через электромагнитное поле обмоток последовательного и независимого возбуждения. Оригинальность модели подтверждена свидетельством об официальной регистрации программ для ЭВМ [80].
Разработана программа для ЭВМ, которая позволяет исследовать динамику новой системы ЭСП на базе МПТ смешанного возбуждения при различных параметрах компенсационного устройства,.. Оригинальность модели подтверждена свидетельством об официальной регистрации программ для ЭВМ [81].
Разработан опытно-промышленный образец СЭП по системе СБ - МПТ последовательного возбуждения с промежуточным регулятором напряжения дискретного типа.
На защиту выносятся следующие результаты:
Принцип действия, структура и практическая реализация СЭП по системе СБ - МПТ смешанного возбуждения с компенсационным регулятором ее магнитного потока в переходном режиме пуска ДВС.
Методика анализа электромагнитных и электромеханических переходных процессов в СЭП по системам СБ - МПТ последовательного и СБ - МПТ
15 смешанного возбуждения с учетом параметров, зависящих от эксплуатационных условий СП и поэтапного рассмотрения процесса пуска.
Результаты анализа электромагнитных и электромеханических переходных процессов в системах СБ - МПТ последовательного и СБ - МПТ смешанного возбуждения с использованием разработанных программных моделей и соответствие последних системам-оригиналам.
Структурные схемы и имитационные модели для исследования динамики пуска ДВС в СЭП по системам СБ - МПТ последовательного и СБ - МПТ смешанного возбуждения, в том числе и с компенсационным регулятором магнитного потока СД.
Апробация работы. Основные положения, результаты, выводы и рекомендации диссертационной работы доложены и обсуждены на следующих научно-технических конференциях и научно-технических советах: юбилейной научно-технической конференции, посвященной 70-ти летию со дня основания ГИИВТа (ВГАВТ, Н. Новгород, 2000 г.) XX Научно-технической конференции "Актуальные проблемы электроэнергетики" (НГТУ, Н. Новгород, 2001 г.) на семинарах профессорско-преподавательского состава (ВГАВТ, Н.Новгород, 2001-2005 г.)
На научно-техническом совете НО ВНИИЖТа (ВНИИЖТ, Н. Новгород, 2005 г.)
Публикации. По теме диссертации опубликовано 10 работ [32, 33, 34, 80 -84, 109, 111], в том числе 2 свидетельства на программы для ЭВМ [80, 81] и патент на полезную модель [84].
