Содержание к диссертации
Введение

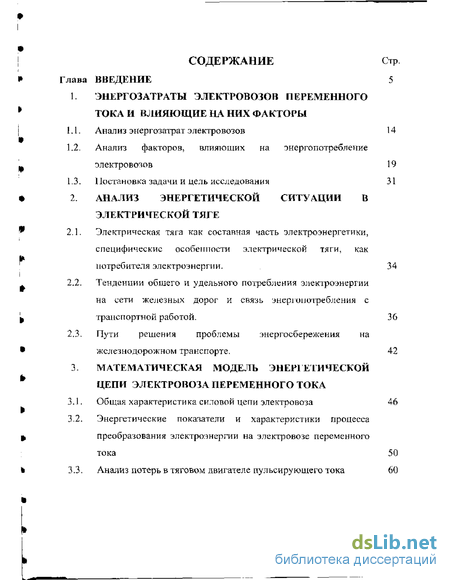

1. Энергозатраты электровозов переменного тока и влияющие на них факторы
1.1. Анализ энергозатрат электровозов 14
1.2. Анализ факторов, влияющих на энергопотребление электровозов 19
1.3. Постановка задачи и цель исследования 31
2. Анализ энергетической ситуации в электричехкой тяге
2.1. Электрическая тяга как составная часть электроэнергетики, специфические особенности электрической тяги, как потребителя электроэнергии, 34
2.2. Тенденции общего и удельного потребления электроэнергии на сети железных дорог и связь энергопотребления с транспортной работой . 36
2.3. Пути решения проблемы энергосбережения на железнодорожном транспорте, 42
3. Математическая модель энергетической цепи электровоза переменного тока
3.1. Общая характеристика силовой цепи электровоза 46
3.2. Энергетические показатели и характеристики процесса преобразования электроэнергии на электровозе переменного тока 50
3.3. Анализ потерь в тяговом двигателе пульсирующего тока 60
3.4. Анализ потерь в тяговом трансформаторе, реакторах и выпрямительной установке электровоза 85
3.5. Оценка потерь в тяговой передаче 90

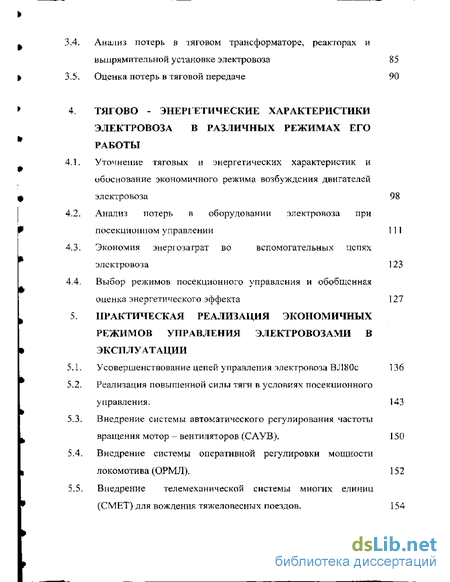

4. Тягово - энергетические характеристики электровоза в различных режимах его работы
4.1. Уточнение тяговых и энергетических характеристик и обоснование экономичного режима возбуждения двигателей электровоза 98
4.2. Анализ потерь в оборудовании электровоза при посекционном управлении 111
4.3. Экономия энергозатрат во вспомогательных цепях электровоза 123
4.4. Выбор режимов посекционного управления и обобщенная оценка энергетического эффекта 127
5. Практическая реализация экономичных режимов управления электровозами в эксплуатации
5.1. Усовершенствование цепей управления электровоза ВЛ80с 136
5.2. Реализация повышенной силы тяги в условиях посекционного управления. 143
5.3. Внедрение системы автоматического регулирования частоты вращения мотор - вентиляторов (САУВ). 150
5.4. Внедрение системы оперативной регулировки мощности локомотива (ОРМЛ). 152
5.5. Внедрение телемеханической системы многих единиц (СМЕТ) для вождения тяжеловесных поездов. 154
5.6. Использование грузовых, электровозов в пассажирском движении, 158

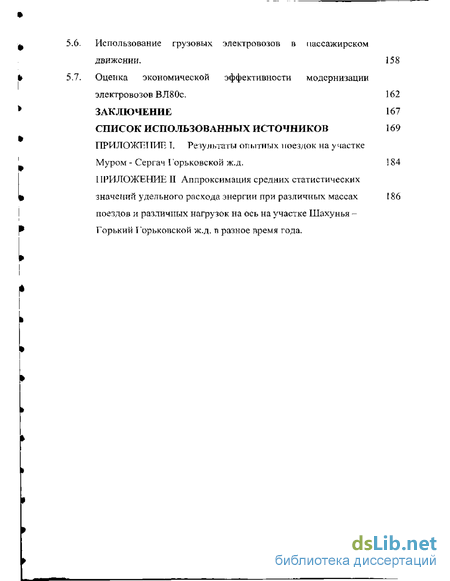

5.7. Оценка экономической эффективности модернизации электровозов ВЛ80с. 162 Заключение 167
- Анализ факторов, влияющих на энергопотребление электровозов
- Тенденции общего и удельного потребления электроэнергии на сети железных дорог и связь энергопотребления с транспортной работой
- Анализ потерь в тяговом трансформаторе, реакторах и выпрямительной установке электровоза
- Анализ потерь в оборудовании электровоза при посекционном управлении

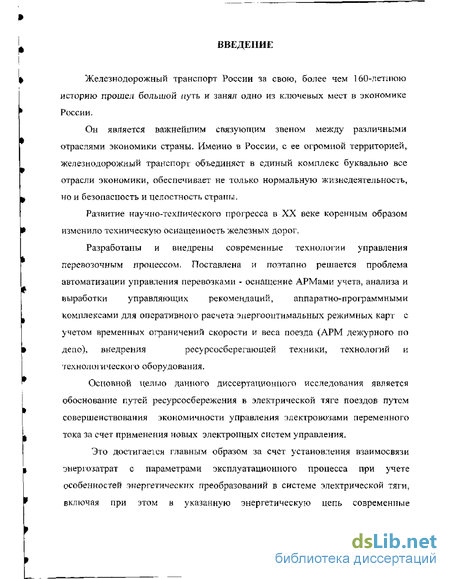

Введение к работе
Железнодорожный транспорт России за свою, более чем 160-летнюю историю прошел большой путь и занял одно из ключевых мест в экономике России,
Он является важнейшим связующим звеном между различными отраслями экономики страны. Именно в России, с ее огромной территорией, железнодорожный транспорт объединяет в единый комплекс буквально все отрасли экономики, обеспечивает не только нормальную жизнедеятельность, но и безопасность и целостность страны.
Развитие научно-технического прогресса в XX веке коренным образом изменило техническую оснащенность железных дорог.
Разработаны и внедрены современные технологии управления перевозочным процессом. Поставлена и поэтапно решается проблема автоматизации управления перевозками - оснащение АРМами учета, анализа и выработки управляющих рекомендаций, аппаратно-программными комплексами для оперативного расчета эпергоонтимальных режимных карт с учетом временных ограничений скорости и веса поезда (АРМ дежурного по депо), внедрения ресурсосберегающей техники, технологий и технологического оборудования.
Основной целью данного диссертационного исследования является I обоснование путей ресурсосбережения в электрической тяге поездов путем Г совершенствования экономичности управления электровозами переменного L тока за счет применения новых электронных систем управления. Это достигаеаси главным образом за счет установления взаимосвязи I энергозатрат с параметрами эксплуатационного процесса при учете особенностей энергетических преобразований в системе электрической тяги, включая при этом в указанную энергетическую цепь современные электронные устройства управления электровозами.

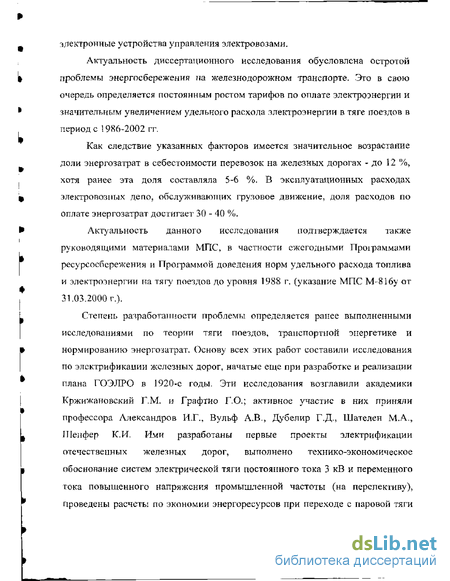

Актуальность диссертационного исследования обусловлена остротой t проблемы энергосбережения 7ia железнодорожном транспорте. Это в свою очередь определяется постоянным ростом тарифов по оплате электроэнергии и значительным увеличением удельного расхода электроэнергии в тяге поездов в I» ериоде 1986-2002 гг. Как следствие указанных факторов имеется значительное возрастание доли энергозатрат в себестоимости перевозок на железных дорогах - до 12 %, хотя ранее эта доля составляла 5-6 %. В эксплуатационных расходах щ электровозных депо, обслуживающих грузовое движение, доля расходов по оплате энергозатрат достигает 30 - 40 %. Актуальность данного исследования подтверждается также і к руководящими материалами МПС, в частности ежегодными Проіраммами ресурсосбережения и Программой доведения норм удельного расхода топлива и электроэнергии на тягу поездов до уровня 1У88 г, (указание МПС М-816у от 31.03,2000 г.). L Степень разработанности проблемы определяется ранее выполненными исследованиями по теории тяги поездов, транспортной энергетике и і нормированию энергозатрат. Основу всех этих работ составили исследования по электрификации железных дорог, начатые еще при разработке и реализации плана ГОЭЛРО в 1920-е годы. Эти исследования возглавили академики Кржижановский Ґ.М. и Графтио Г.О.; активное участие в них приняли профессора Александров ИХ., Вульф А.В., Дубелир Г.Д., Шателен М.А.Э Шепфер К.И. Ими разработаны первые проекты электрификации отечественных железных дорог, выполнено технико-экономическое обоснование систем электрической тяги постоянного тока 3 кВ и переменного тока повышенного напряжения промышленной частоты (на перспективу), проведены расчеты по экономии энергоресурсов при переходе с паровой тяги на электрическую.
В области теория электри ческой тяги поездов следует отметить классические работы Вульфа А.В., Крылова А.Н., Розенфельда В.Е., Лакштовского И,А., Сидорова Н.Н., Исаева И.П., Осипова СИ., в которых развиты методы тяговых расчетов и способы определения энергозатрат на выполнение заданных объемов поездной работы.
По транспортной энергетике следует особо отметить работы Молярчука B.C., Розенфельда В.Е., Сосенко Ю.К., Псртраковского С.С., Мсдлина Р.Я., Бакланова А.Д., Романовой А.Т., Павлова Л.Н., Дашкевича А.Б. К этим работам примыкают исследования, посвященные оптимизации режимов движения поездов с электрической тягой по критерию минимума энергозатрат. Их авторами являются Плакс А.В., Фаминский Г\В., Петров Ю.П., Пульер Ю.М., Баранов Л.А., Новиков А.П., Ерофеев Е.В., Астрахан А.Н.
Особо необходимо указать исследования профессоров Исаева И.П., Горского А.В., Стрельникова В.Т., Павловича Е.С., Четвергова В.А., Киселёва В. И., в которых энергопотребление на тягу поездов увязано с техническим состоянием электровозов и тепловозов и с системой их ремонта.

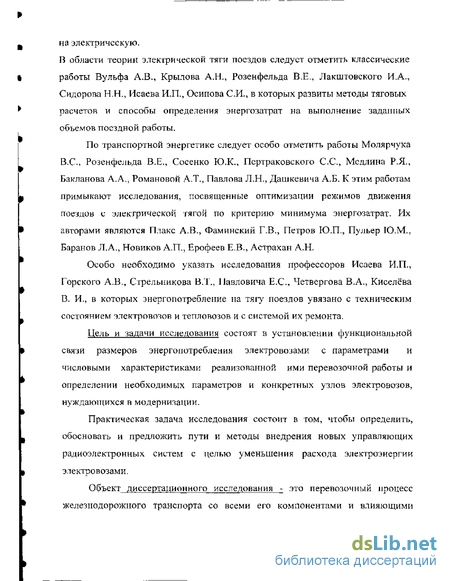

Цель и задачи исследования состоят в установлении функциональной связи размеров энергопотребления электровозами с параметрами и числовыми характеристиками реализованной ими перевозочной работы и определении необходимых параметров и конкретных узлов электровозов, нуждающихся в модернизации.
Практическая задача исследования состоит в том, чтобы определить, обосновать и предложить пути и методы внедрения новых управляющих радиоэлектронных систем с целью уменьшения расхода электроэнергии электровозами.
Объект диссертационного исследования - это перевозочный процесс железнодорожного транспорта со всеми его компонентами и влияющими факторами, которые в той или иной мере отражаются на работе всей энергетической цепи электрической тяги и электровоза в частности, а в
Щ конечном счете - на величине энергозатрат. В практическом аспекте объектом исследования являются новые, предлагаемые к внедрению или внедренные электронные системы управления, позволяющие значительно снизить расход электроэнергии электровозами.

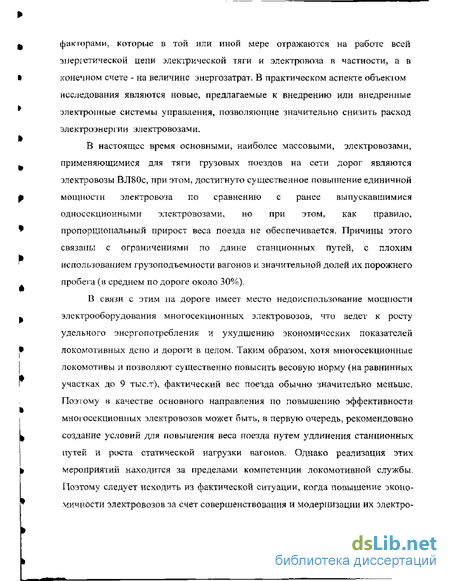

В настоящее время основными, наиболее массовыми, электровозами, применяющимися для тяги грузовых поездов на сети дорог являются электровозы ВЛ80с, при этом, достигнуто существенное повышение единичной р мощности электровоза по сравнению с ранее выпускавшимися односекционными электровозами, но при этом, как правило, пропорциональный прирост веса поезда не обеспечивается. Причины этого связаны с ограничениями по длине станционных путей, с плохим использованием грузоподъемности вагонов и значительной долей их порожнего пробега (в среднем по дороге около 30%).Г
В связи с этим па дороге имеет место недоиспользование мощности электрооборудования многосекционных электровозов, что ведет к росту удельного энергопотребления и ухудшению экономических показателей локомотивных депо и дороги в целом. Таким образом, хотя многосекционные локомотивы и позволяют существенно повысить весовую норму (на равнинных участках до 9 тыс.т), фактический вес поезда обычно значительно меньше. Поэтому в качестве основного направления по повышению эффективности і многосекционпых электровозов может быть, в первую очередь, рекомендовано L создание условий для повышения веса поезда путем удлинения станционных путей и роста статической нагрузки вагонов. Однако реализация этих b мероприятий находится за пределами компетенции локомотивной службы.
Поэтому следует исходить из фактической ситуации, когда повышение эконо мичности электровозов за счет совершенствования и модернизации их электро оборудования и повышения экономической эффективности управления этим оборудованием и электровозом в целом, является единственным возможным, на сегодня, путем.

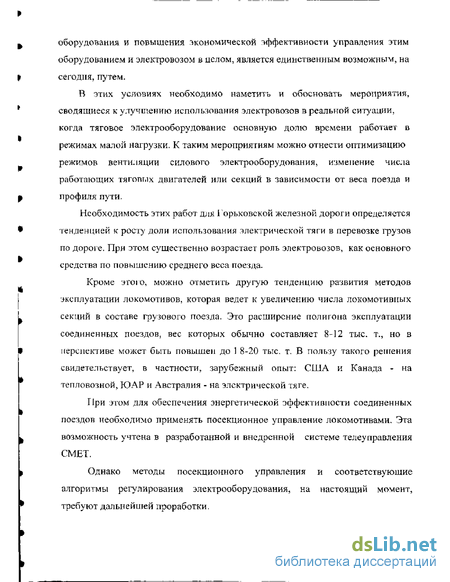

В этих условиях необходимо наметить и обосновать мероприятия, сводящиеся к улучшению использования электровозов в реальной ситуации, когда тяговое электрооборудование основную долю времени работает в режимах малой нагрузки. К таким мероприятиям можно отнести оптимизацию режимов вентиляции силового электрооборудования, изменение числа работающих тяговых двигателей или секций в зависимости от веса поезда и профиля пути.
Необходимость этих работ для I орьковской железной дороги определяется тенденцией к росту доли использования электрической тяги в перевозке грузов по дороге. При этом существенно возрастает роль электровозов, как основного средства по повышению среднего веса поезда.
Кроме этою, можно отметить другую тенденцию развития методов эксплуатации локомотивов, которая ведет к увеличению числа локомотивных секций в составе грузового поезда. Это расширение полигона эксплуатации соединенных поездов, вес которых обычно составляет 8-12 тыс. т., но в перспективе может быть повышен до 1 8-20 тыс. т. В пользу такого решения свидетельствует, в частности, зарубежный опыт: США и Канада - на тепловозной, ЮАР и Австралия - на электрической тяге.
При этом для обеспечения энергетической эффективности соединенных поездов необходимо применять посекционное управление локомотивами. Эта возможность учтена в разработанной и внедренной системе телеуправления СМЕТ.
Однако методы посекционного управления и соответствующие алгоритмы регулирования электрооборудования, на настоящий момент, требуют дальнейшей проработки.

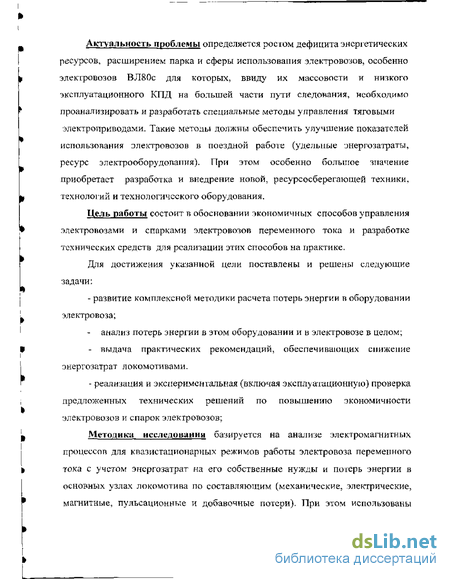

Актуальность проблемы определяется ростом дефицита энергетических ресурсов, расширением парка и сферы использования электровозов, особенно электровозов ВЛ80с для которых, ввиду их массовости и низкого эксплуатационного КПД на большей части пути следования, необходимо проанализировать и разработать специальные методы управления тяговыми электроприводами. Такие методы должны обеспечить улучшение показателей использования электровозов в поездной работе (удельные энергозатраты, ресурс электрооборудования). При этом особенно большое значение приобретает разработка и внедрение новой, ресурсосберегающей техники, у технологий и технологического оборудования. Цель работы состоит в обосновании экономичных способов управления & электровозами и спарками электровозов переменного тока и разработке технических средств для реализации этих способов на практике. к Для достижения указанной цели поставлены и решены следующие задачи: - развитие комплексной методики расчета потерь энергии в оборудовании ! электровоза; - анализ потерь энергии в этом оборудовании и в электровозе в целом; 9 - выдача практических рекомендаций, обеспечивающих снижение I энергозатрат локомотивами. г - реализация и экспериментальная (включая эксплуатационную) проверка предложенных технических решений по повышению экономичности электровозов и спарок электровозов; Методика исследовании базируется на анализе электромагнитных процессов для квазистационарных режимов работы электровоза переменного і тока с учетом энергозатрат на его собственные нужды и потерь энергии в основных узлах локомотива по составляющим (механические, электрические, Р магнитные, пульсационные и добавочные потери). При этом использованы L I fc методы математической статистики, а также аналитические и численные I I методы решения уравнений. Научная новизна работы заключается в следующем: - разработана комплексная методика расчета потерь энергии в оборудовании электровоза переменного тока которую можно применять в широком диапазоне нагрузки и скорости движения; методика основана на использовании результатов испытаний электрооборудования локомотива и позволяет уточнить его тягово - энергетические характеристики; - предложен метод для сравнительного анализа способов регулирования тяги, I при помощи которого определены наиболее экономичные режимы работы электровоза; - исходя из требований минимизации потерь энергии в локомотиве определен критерий выбора числа работающих секций, на основе которого разработан алгоритм и технические средства посекционного управления. Практическая ценность выполняемой работы состоит в том, что: - обоснованы рекомендации по реализации экономичного использования электровозов в заданном графике движения с выбором числа работающих тяговых двигателей, секций, напряжения и степени ослабления возбуждении тяговых двигателей в зависимости от веса поезда: - внедрены на электровозах ВЛ80с в локомотивных депо Горьковской ж.д, системы автоматического управления режимами работы мотор - вентиляторов, системы оперативной регулировки мощности локомотива, телемеханические системы управления по системе многих единиц спарками электровозов для вождения тяжеловесных составов,
В первой главе выполнен анализ данных по эксплуатации электровозов переменного тока. При этом рассмотрены тенденции изменения удельного потребления энергии на тягу поездов, проанализированы причины изменения энергозатрат. Выполнен анализ энергозатрат электровоза ВЛ80с. На этой основе показана актуальность темы, сформулирована цель исследования и поставлена задача разработки методов экономичного управления электровозами и спарками электровозов.
Во второй главе выполнен анализ энергетической ситуации в электрической тяге, рассмотрены специфические особенности электрической тяги, как потребителя электроэнергии. Определены тенденции общего и удельного потребления электроэнергии на сети железных дорог и связь I энергопотребления с транспортной работой. Намечены пути решения проблемы энергосбережения на железнодорожном транспорте. щ В третьей главе выполнен анализ потерь энергии во всех характерных узлах электрооборудования электровоза по составляющим. Для этого использованы методы расчета электрических и магнитных квазистационарных процессов в электрических машинах и преобразовательном оборудовании электровоза при переменном и пульсирующем токе, а также методы расчета механических потерь в колесно-могорном блоке. Соответствующие методы уточнены применительно к специфическим режимам работы тягового L электрооборудования на электровозе переменного тока и обобщены для всего диапазона регулирования мощности. V В четвертой главе уточняются тяговые и энергетические характеристики и обосновывается экономичный режим возбуждения двигателей электровоза. Проводится анализ потерь в электрическом оборудовании электровоза.
В пятой главе содержатся практические рекомендации по реализации экономичных режимов в системе эксплуатации электровозов в локомотивных » депо.
Приведено описание внедренных энергосберегающих систем, описано использование грузовых электровозов в пассажирском движении.
Приведены и проанализированы результаты испытаний электровозов ВЛ80с, оборудованных системой ОРМЛ и САУВ на тяговом плече Горький Сортировочный - Владимир, электровозов ВЛ80с оборудованных системой САУВ и СМЕТ, на тяговом плече Муром - Вековка, а также данные по эксплуатации этих электровозов в депо Горький - Сортировочный и Муром .
Выполнена оценка экономической эффективности модернизации электровоза ВЛ80с с оборудованием его системами ОРМЛ, СМЕТ и САУВ.
Описано использование автоматизированных рабочих мест на рабочем месте дежурного по депо для разработки режимных карт для машиниста для поездов с электровозами, оборудованных системами СМЕТ И ОРМЛ перед поездкой с учетом веса поезда, временных ограничений скорости и т.д.
