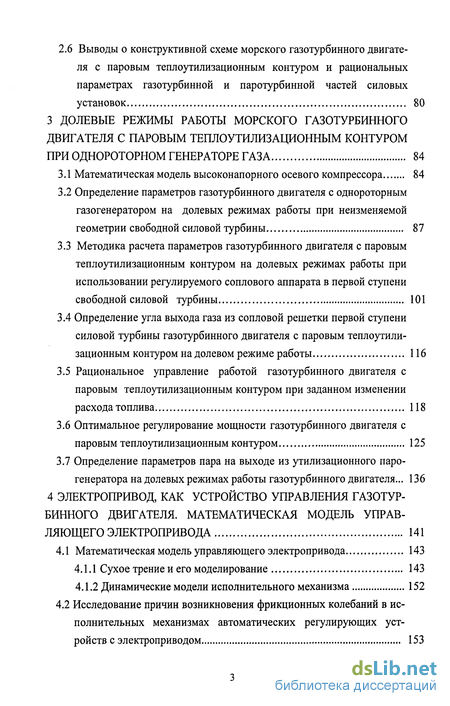

2.6 Выводы о конструктивной схеме морского газотурбинного двигателя с паровым теплоутилизационным контуром и рациональных параметрах газотурбинной и паротурбинной частей силовых установок 80
3 Долевые режимы работы морского газотурбинного двигателя с паровым теплоутилизационным контуром при однороторном генераторе газа 84
3.1 Математическая модель высоконапорного осевого компрессора 84
3.2 Определение параметров газотурбинного двигателя с однороторным газогенератором на долевых режимах работы при неизменяемой геометрии свободной силовой турбины 87
3.3 Методика расчета параметров газотурбинного двигателя с паровым теплоутилизационным контуром на долевых режимах работы при использовании регулируемого соплового аппарата в первой ступени свободной силовой турбины 101
3.4 Определение угла выхода газа из сопловой решетки первой ступени силовой турбины газотурбинного двигателя с паровым теплоутилизационным контуром на долевом режиме работы 116
3.5 Рациональное управление работой газотурбинного двигателя с паровым теплоутилизационным контуром при заданном изменении расхода топлива 118
3.6 Оптимальное регулирование мощности газотурбинного двигателя с паровым теплоутилизационным контуром 125
3.7 Определение параметров пара на выходе из утилизационного парогенератора на долевых режимах работы газотурбинного двигателя... 136
4 Электропривод, как устройство управления газотурбинного двигателя. математическая модель управляющего электропривода 141
4.1 Математическая модель управляющего электропривода 143
4.1.1 Сухое трение и его моделирование 143
4.1.2 Динамические модели исполнительного механизма 152
4.2 Исследование причин возникновения фрикционных колебаний в исполнительных механизмах автоматических регулирующих устройств с электроприводом 153
4.2.1 Влияние отрицательного участка характеристики внешнего трения на возникновение фрикционных колебаний 153
4.2.2 Влияние превышения сил трения покоя над силами трения скольжения в характеристики внешнего трения на возникновение фрикционных колебаний 167
4.3 Выводы по главе 4 173
5 Исследование устойчивости систем автоматического регулирования частоты вращения газотурбинного двигателя при управляющем электроприводе 175
5.1 Исследование математической модели одномерной (одноконтурной) системы автоматического регулирования частоты вращения газотурбинного двигателя 175
5.1.1 Устойчивость контура регулирования частоты вращения газотурбинного двигателя с управляющим электроприводом, осуществляющим ПИ-закон регулирования 178
5.1.2 Устойчивость контура регулирования частоты вращения газотурбинного двигателя с управляющим электроприводом, осуществляющим П-закон регулирования 189
5.2 Исследование математической модели многомерной (двухконтурной) системы автоматического регулирования частоты вращения газотурбинного двигателя 191
5.2.1 Устойчивость системы при использовании для обоих контуров ПИ-законов регулирования 192
5.2.2 Устойчивость системы при использовании для контуров различных законов регулирования (ПИ-закона регулирования и П-закона регулирования) 193
5.3 Выводы по главе 5 197
Заключение 198
Список использованных источников 201
Приложение 213
- Повышение начальной температуры газа
- Учет влияния давления и температуры на изменение изобарной теплоемкости воздуха и газа в процессах сжатия и расширения в элементах газотурбинного двигателя
- Определение параметров газотурбинного двигателя с однороторным газогенератором на долевых режимах работы при неизменяемой геометрии свободной силовой турбины
- Влияние отрицательного участка характеристики внешнего трения на возникновение фрикционных колебаний

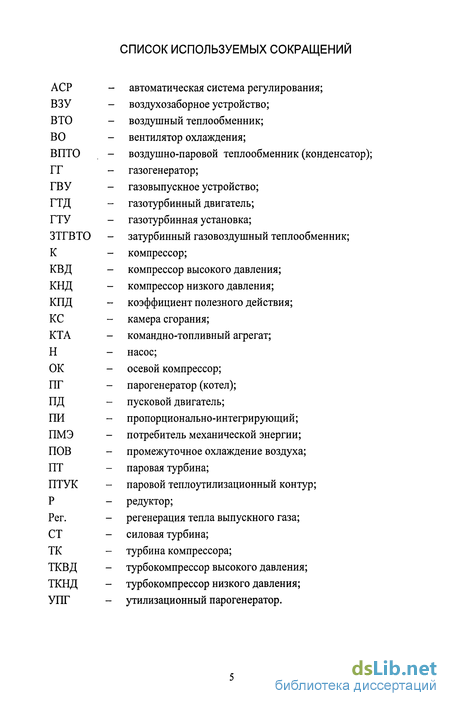

Введение к работе

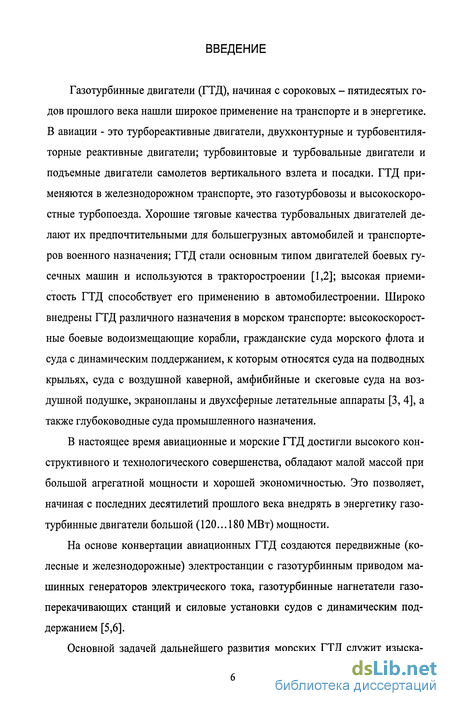

Газотурбинные двигатели (ГТД), начиная с сороковых - пятидесятых годов прошлого века нашли широкое применение на транспорте и в энергетике. В авиации - это турбореактивные двигатели, двухконтурные и турбовентиляторные реактивные двигатели; турбовинтовые и турбовальные двигатели и подъемные двигатели самолетов вертикального взлета и посадки. ГТД применяются в железнодорожном транспорте, это газотурбовозы и высокоскоростные турбопоезда. Хорошие тяговые качества турбовальных двигателей делают их предпочтительными для большегрузных автомобилей и транспортеров военного назначения; ГТД стали основным типом двигателей боевых гу-сечных машин и используются в тракторостроении [1,2]; высокая приемистость ГТД способствует его применению в автомобилестроении. Широко внедрены ГТД различного назначения в морском транспорте: высокоскоростные боевые водоизмещающие корабли, гражданские суда морского флота и суда с динамическим поддержанием, к которым относятся суда на подводных крыльях, суда с воздушной каверной, амфибийные и скеговые суда на воздушной подушке, экранопланы и двухсферные летательные аппараты [3, 4], а также глубоководные суда промышленного назначения.
В настоящее время авиационные и морские ГТД достигли высокого конструктивного и технологического совершенства, обладают малой массой при большой агрегатной мощности и хорошей экономичностью. Это позволяет, начиная с последних десятилетий прошлого века внедрять в энергетику газотурбинные двигатели большой (120... 180 МВт) мощности.
На основе конвертации авиационных ГТД создаются передвижные (колесные и железнодорожные) электростанции с газотурбинным приводом машинных генераторов электрического тока, газотурбинные нагнетатели газоперекачивающих станций и силовые установки судов с динамическим поддержанием [5,6].
Основной задачей дальнейшего развития морских ГТД служит изыска-

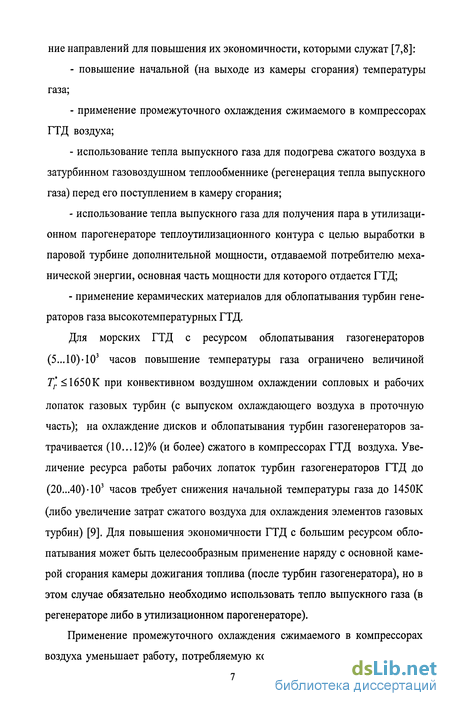

ниє направлений для повышения их экономичности, которыми служат [7,8]:
повышение начальной (на выходе из камеры сгорания) температуры газа;
применение промежуточного охлаждения сжимаемого в компрессорах ГТД воздуха;
использование тепла выпускного газа для подогрева сжатого воздуха в затурбинном газовоздушном теплообменнике (регенерация тепла выпускного газа) перед его поступлением в камеру сгорания;
использование тепла выпускного газа для получения пара в утилизационном парогенераторе теплоутилизационного контура с целью выработки в паровой турбине дополнительной мощности, отдаваемой потребителю механической энергии, основная часть мощности для которого отдается ГТД;
применение керамических материалов для облопатывания турбин генераторов газа высокотемпературных ГТД.
Для морских ГТД с ресурсом облопатывания газогенераторов (5...10)-103 часов повышение температуры газа ограничено величиной Т* < 1650 К при конвективном воздушном охлаждении сопловых и рабочих
лопаток газовых турбин (с выпуском охлаждающего воздуха в проточную часть); на охлаждение дисков и облопатывания турбин газогенераторов затрачивается (10...12)% (и более) сжатого в компрессорах ГТД воздуха. Увеличение ресурса работы рабочих лопаток турбин газогенераторов ГТД до (20...40)-103 часов требует снижения начальной температуры газа до 1450К (либо увеличение затрат сжатого воздуха для охлаждения элементов газовых турбин) [9]. Для повышения экономичности ГТД с большим ресурсом облопатывания может быть целесообразным применение наряду с основной камерой сгорания камеры дожигания топлива (после турбин газогенератора), но в этом случае обязательно необходимо использовать тепло выпускного газа (в регенераторе либо в утилизационном парогенераторе).
Применение промежуточного охлаждения сжимаемого в компрессорах воздуха уменьшает работу, потребляемую компрессором высокого давления
газогенератора и тем самым увеличивает мощность силовой турбины и, следовательно, повышает экономичность морского ГТД (это рекомендовано для использования в перспективных морских ГТД фирмы Роллс-Ройс и Вестинга-уз) [10], для уменьшения массы теплообменника промежуточного охлаждения сжатого воздуха вместо трубчатых теплообменников используются пластинчатые.

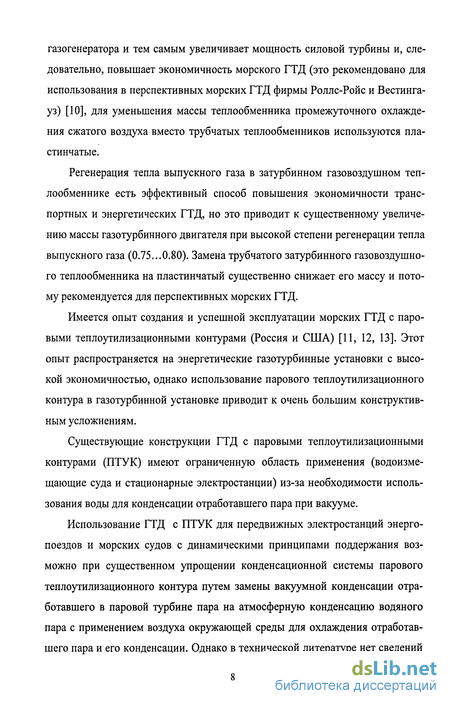

Регенерация тепла выпускного газа в затурбинном газовоздушном теплообменнике есть эффективный способ повышения экономичности транспортных и энергетических ГТД, но это приводит к существенному увеличению массы газотурбинного двигателя при высокой степени регенерации тепла выпускного газа (0.75...0.80). Замена трубчатого затурбинного газовоздушного теплообменника на пластинчатый существенно снижает его массу и потому рекомендуется для перспективных морских ГТД.
Имеется опыт создания и успешной эксплуатации морских ГТД с паровыми теплоутилизационными контурами (Россия и США) [11, 12, 13]. Этот опыт распространяется на энергетические газотурбинные установки с высокой экономичностью, однако использование парового теплоутилизационного контура в газотурбинной установке приводит к очень большим конструктивным усложнениям.
Существующие конструкции ГТД с паровыми теплоутилизационными контурами (ПТУК) имеют ограниченную область применения (водоизме-щающие суда и стационарные электростанции) из-за необходимости использования воды для конденсации отработавшего пара при вакууме.
Использование ГТД с ПТУК для передвижных электростанций энергопоездов и морских судов с динамическими принципами поддержания возможно при существенном упрощении конденсационной системы парового теплоутилизационного контура путем замены вакуумной конденсации отработавшего в паровой турбине пара на атмосферную конденсацию водяного пара с применением воздуха окружающей среды для охлаждения отработавшего пара и его конденсации. Однако в технической литературе нет сведений
о таких комбинированных газопаротурбинных установках.

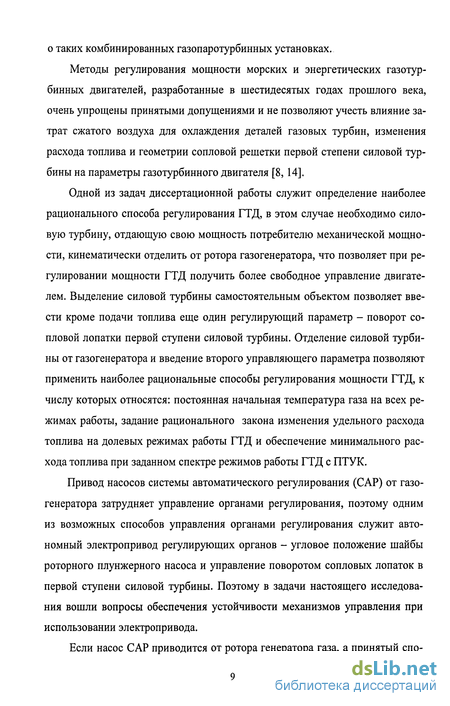

Методы регулирования мощности морских и энергетических газотурбинных двигателей, разработанные в шестидесятых годах прошлого века, очень упрощены принятыми допущениями и не позволяют учесть влияние затрат сжатого воздуха для охлаждения деталей газовых турбин, изменения расхода топлива и геометрии сопловой решетки первой степени силовой турбины на параметры газотурбинного двигателя [8, 14].
Одной из задач диссертационной работы служит определение наиболее рационального способа регулирования ГТД, в этом случае необходимо силовую турбину, отдающую свою мощность потребителю механической мощности, кинематически отделить от ротора газогенератора, что позволяет при регулировании мощности ГТД получить более свободное управление двигателем. Выделение силовой турбины самостоятельным объектом позволяет ввести кроме подачи топлива еще один регулирующий параметр - поворот сопловой лопатки первой ступени силовой турбины. Отделение силовой турбины от газогенератора и введение второго управляющего параметра позволяют применить наиболее рациональные способы регулирования мощности ГТД, к числу которых относятся: постоянная начальная температура газа на всех режимах работы, задание рационального закона изменения удельного расхода топлива на долевых режимах работы ГТД и обеспечение минимального расхода топлива при заданном спектре режимов работы ГТД с ПТУК.
Привод насосов системы автоматического регулирования (САР) от газогенератора затрудняет управление органами регулирования, поэтому одним из возможных способов управления органами регулирования служит автономный электропривод регулирующих органов - угловое положение шайбы роторного плунжерного насоса и управление поворотом сопловых лопаток в первой ступени силовой турбины. Поэтому в задачи настоящего исследования вошли вопросы обеспечения устойчивости механизмов управления при использовании электропривода.
Если насос САР приводится от ротора генератора газа, а принятый спо-
соб регулирования мощности требует изменить частоту вращения ротора газогенератора, но это приводит к усложнению управления, и поэтому целесообразно все органы управления сделать электроприводными с питанием от автономного источника.
В литературе практически отсутствует теория регулирования работы ГТД при электрическом приводе управляющих элементов и основной задачей можно считать разработку математической модели управления с учетом основных нелинейностей в исполнительных механизмах, к которым относятся сухое трение и люфт.
Все изложенное ставит следующие задачи для научных исследований по теме «Эффективность и регулирование мощности морского газотурбинного двигателя с паровым теплоутилизационным контуром при атмосферной конденсации пара и управляющем электроприводе»:
разработка математической модели для учета влияния давления и температуры рабочей среды на изобарную теплоемкость в процессах сжатия и расширения в элементах морского ГТД;
разработка методики расчета эффективности морского ГТД с учетом изменения теплоємкостей воздуха и газа в процессах сжатия и расширения;
разработка методики расчета параметров пара и производительности утилизационного парогенератора в составе морского ГТД;
выполнение расчетных исследований для определения рациональных параметров утилизационного парогенератора и оптимальных параметров газотурбинного двигателя в системе комбинированной морской газопаротурбинной установки (газотурбинный двигатель с паровым теплоутилизационным контуром);
выполнение расчетных исследований по обоснованию применения атмосферной конденсации отработавшего пара при использовании в качестве охлаждающей среды окружающего воздуха;
разработка метода определения параметров пара на выходе из утилизационного парогенератора на долевых режимах работы парового утилизаци-
онного контура в составе морской комбинированной газопаротурбинной установки;
- разработка методики расчета параметров ГТД на долевых режимах ра
боты при неизменяемой геометрии сопловых решеток силовой турбины;
- разработка математической модели высоконапорного осевого
компрессора;
- математическое обоснование оптимального способа регулирования
мощности морского газотурбинного двигателя;
разработка методики рационального способа регулирования мощности многорежимного ГТД с оценкой требуемой геометрии сопловой решетки первой ступени силовой турбины;
выполнение расчетных исследований эффективности парового теплоутилизационного контура на долевых режимах работы морского ГТД в системе газопаротурбинной установки (с оценкой целесообразности применения ПТУК в многорежимной комбинированной морской газопаротурбинной установки;
разработка математической модели системы автоматического регулирования частоты ГТД с учётом сухого трения и люфта в электроприводных исполнительных механизмах.
получение условий устойчивости САР частоты вращения ГТД при использовании электрических двигателей в качестве приводов для регулирующих органов;
исследование влияния люфта и сухого трения на устойчивость САР частоты вращения ГТД.
