Введение к работе

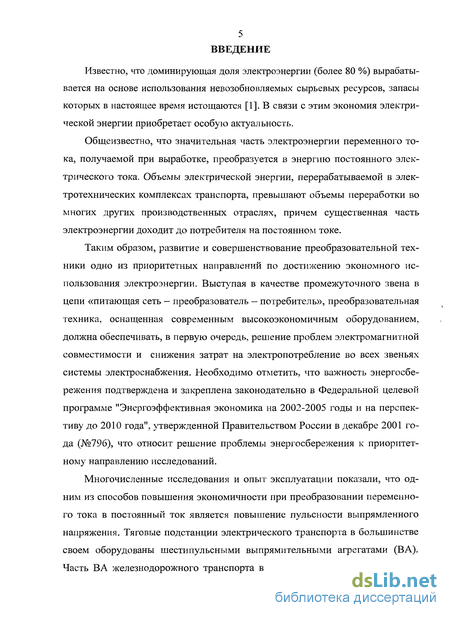

Известно, что доминирующая доля электроэнергии (более 80 %) вырабатывается на основе использования невозобновляемых сырьевых ресурсов, запасы которых в настоящее время истощаются [1]. В связи с этим экономия электрической энергии приобретает особую актуальность.
Общеизвестно, что значительная часть электроэнергии переменного тока, получаемой при выработке, преобразуется в энергию постоянного электрического тока. Объемы электрической энергии, перерабатываемой в электротехнических комплексах транспорта, превышают объемы переработки во многих других производственных отраслях, причем существенная часть электроэнергии доходит до потребителя на постоянном токе.
Таким образом, развитие и совершенствование преобразовательной техники одно из приоритетных направлений по достижению экономного использования электроэнергии. Выступая в качестве промежуточного звена в цепи «питающая сеть - преобразователь - потребитель», преобразовательная техника, оснащенная современным высокоэкономичным оборудованием, должна обеспечивать, в первую очередь, решение проблем электромагнитной совместимости и снижения затрат на электропотребление во всех звеньях системы электроснабжения. Необходимо отметить, что важность энергосбережения подтверждена и закреплена законодательно в Федеральной целевой программе "Энергоэффективная экономика на 2002-2005 годы и на перспективу до 2010 года", утвержденной Правительством России в декабре 2001 года (№796), что относит решение проблемы энергосбережения к приоритетному направлению исследований.
Многочисленные исследования и опыт эксплуатации показали, что одним из способов повышения экономичности при преобразовании переменного тока в постоянный ток является повышение пульсности выпрямленного напряжения. Тяговые подстанции электрического транспорта в большинстве своем оборудованы шестипульсными выпрямительными агрегатами (ВА). Часть ВА железнодорожного транспорта в 70-80 годы была переведена на

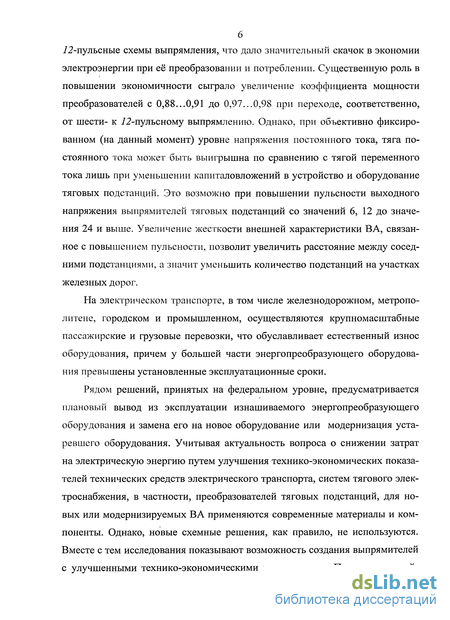

72-пульсные схемы выпрямления, что дало значительный скачок в экономии электроэнергии при её преобразовании и потреблении. Существенную роль в повышении экономичности сыграло увеличение коэффициента мощности преобразователей с 0,88...0,91 до 0,97...0,98 при переходе, соответственно, от шести- к /2-пульсному выпрямлению. Однако, при объективно фиксированном (на данный момент) уровне напряжения постоянного тока, тяга постоянного тока может быть выигрышна по сравнению с тягой переменного тока лишь при уменьшении капиталовложений в устройство и оборудование тяговых подстанций. Это возможно при повышении пульсности выходного напряжения выпрямителей тяговых подстанций со значений 6, 12 до значения 24 и выше. Увеличение жесткости внешней характеристики ВА, связанное с повышением пульсности, позволит увеличить расстояние между соседними подстанциями, а значит уменьшить количество подстанций на участках железных дорог.
На электрическом транспорте, в том числе железнодорожном, метрополитене, городском и промышленном, осуществляются крупномасштабные пассажирские и грузовые перевозки, что обуславливает естественный износ оборудования, причем у большей части энергопреобразующего оборудования превышены установленные эксплуатационные сроки.
Рядом решений, принятых на федеральном уровне, предусматривается плановый вывод из эксплуатации изнашиваемого энергопреобразующего оборудования и замена его на новое оборудование или модернизация устаревшего оборудования. Учитывая актуальность вопроса о снижении затрат на электрическую энергию путем улучшения технико-экономических показателей технических средств электрического транспорта, систем тягового электроснабжения, в частности, преобразователей тяговых подстанций, для новых или модернизируемых ВА применяются современные материалы и компоненты. Однако, новые схемные решения, как правило, не используются. Вместе с тем исследования показывают возможность создания выпрямителей с улучшенными технико-экономическими показателями. Поэтому дальней-
7 шее развитие методов построения многопульсных преобразователей — одно
из перспективных направлений по снижению затрат на электропотребление в
преобразовательном процессе.

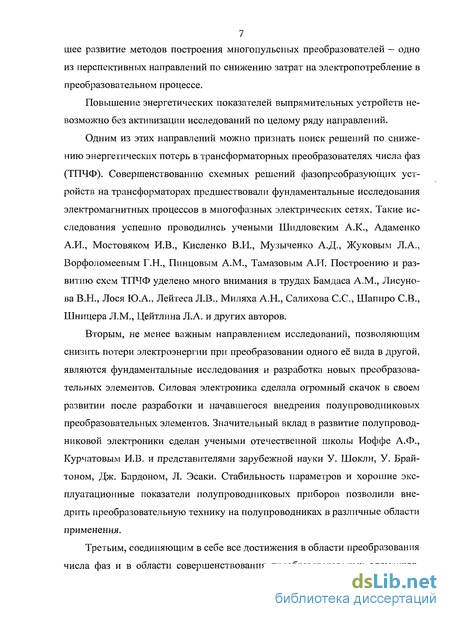

Повышение энергетических показателей выпрямительных устройств невозможно без активизации исследований по целому ряду направлений.
Одним из этих направлений можно признать поиск решений по снижению энергетических потерь в трансформаторных преобразователях числа фаз (ТПЧФ). Совершенствованию схемных решений фазопреобразующих устройств на трансформаторах предшествовали фундаментальные исследования электромагнитных процессов в многофазных электрических сетях. Такие исследования успешно проводились учеными Шидловским А.К., Адаменко А.И., Мостовяком И.В., Кисленко В.И., Музыченко А.Д., Жуковым Л.А., Ворфоломеевым Г.Н., Пинцовым A.M., Тамазовым А.И. Построению и развитию схем ТПЧФ уделено много внимания в трудах Бамдаса A.M., Лисуно-ва В.Н., Лося Ю.А., Лейтеса Л.В., Миляха А.Н., Салихова С.С., Шапиро СВ., Шницера Л.М., Цейтлина Л.А. и других авторов.
Вторым, не менее важным направлением исследований, позволяющим снизить потери электроэнергии при преобразовании одного её вида в другой, являются фундаментальные исследования и разработка новых преобразовательных элементов. Силовая электроника сделала огромный скачок в своем развитии после разработки и начавшегося внедрения полупроводниковых преобразовательных элементов. Значительный вклад в развитие полупроводниковой электроники сделан учеными отечественной школы Иоффе А.Ф., Курчатовым И.В. и представителями зарубежной науки У. Шокли, У. Брайтоном, Дж. Бардоном, Л. Эсаки. Стабильность параметров и хорошие эксплуатационные показатели полупроводниковых приборов позволили внедрить преобразовательную технику на полупроводниках в различные области применения.
Третьим, соединяющим в себе все достижения в области преобразования числа фаз и в области совершенствования преобразовательных элементов,
8 является направление системотехнического (структурного) синтеза и схемотехнического анализа преобразовательных устройств, в том числе и выпрямителей. Разработке и исследованиям многопульсных В А уделено много внимания в работах таких известных авторов, как Круг К.А., Каганов И.Л., Вологдин В.П., Шляпошников Б.М., Глинтерник СР., Завалишин Д.А., Бутаев Ф.И., Эттингер Е.Л., Зажирко В.Н., Поссе А.В., Мамошин P.P., Пупынин В.Н., Костенко М.П. Создателями ранних схемных решений ВА и их первыми исследователями были Каллир Л., Поллак Ш., Корренс, Штейнмец Ч., Грэц Л., Латур, Бэрсто, Делон, Кюблер, Ларионов А.Н., Вологдин В.П. Новые схемотехнические решения, иногда удачные, а чаще представляющие полезный для успеха дальнейших исследований поисковый шаг, отражены в изобретениях Аслан-заде А.Г., Игольникова Ю.С, Дубовова Г.И., Ахмерова Р.А., Белозерова А.Л., Гайнцева Ю.А., Кантаровского А.К., Поссе А.В., Токмаковой И.А. Прогрессивные схемотехнические решения отражены в работах Потапова Ю.В., Петлякова А.И. и Глуха Е.М. А, в некоторых творческих работах Аслан-заде А.Г. просматриваются элементы методов генерации схемных решений преобразователей числа и сдвига фаз для многопульсных выпрямителей. Фундаментальное развитие теоретических основ анализа многопульсных схем выпрямления заложено в трудах Булгакова А.А., Урманова Р.Н., Фишлера Я.Л., Маевского О.А., Пестряевой Л.М., Буденного В.Ф., Размадзе Ш.М. Значительно способствовали практическому внедрению многопульсных выпрямителей исследования, проведенные коллективом ученых Омского государственного университета путей сообщения: Шалимовым М.Г., Барковским Б.С, Маценко В.П., Виноградовым Ю.К., Ма-гаем Г.С, Комяковой Т.В. и другими.

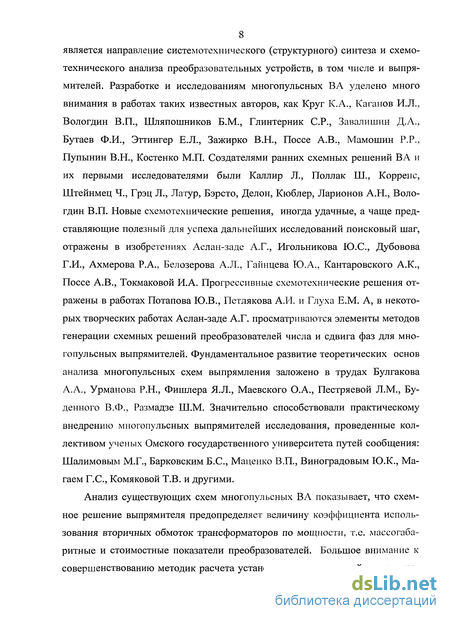

Анализ существующих схем многопульсных ВА показывает, что схемное решение выпрямителя предопределяет величину коэффициента использования вторичных обмоток трансформаторов по мощности, т.е. массогаба-ритные и стоимостные показатели преобразователей. Большое внимание к совершенствованию методик расчета установленных мощностей и энергети-
ческих показателей вентильных преобразователей уделено в работах ученых
Новосибирского государственного технического университета Грабовецкого Г.В., Харитонова С.А., Зиновьева Г.С., Ворфоломеева Г.Н., Щурова Н.И., Сопова В.И., Мятежа СВ.

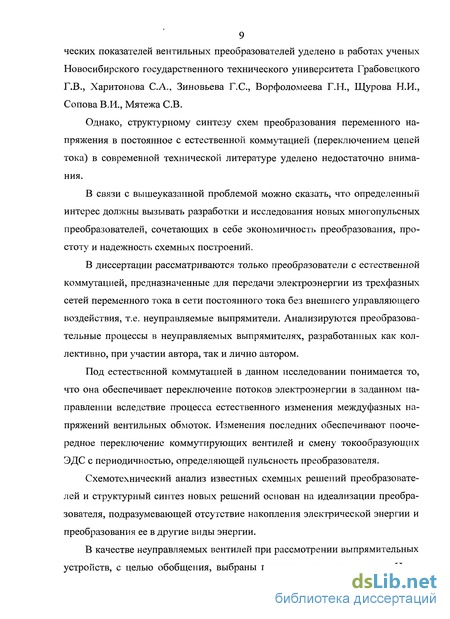

Однако, структурному синтезу схем преобразования переменного напряжения в постоянное с естественной коммутацией (переключением цепей тока) в современной технической литературе уделено недостаточно внимания.
В связи с вышеуказанной проблемой можно сказать, что определенный интерес должны вызывать разработки и исследования новых многопульсных преобразователей, сочетающих в себе экономичность преобразования, простоту и надежность схемных построений.
В диссертации рассматриваются только преобразователи с естественной коммутацией, предназначенные для передачи электроэнергии из трехфазных сетей переменного тока в сети постоянного тока без внешнего управляющего воздействия, т.е. неуправляемые выпрямители. Анализируются преобразовательные процессы в неуправляемых выпрямителях, разработанных как коллективно, при участии автора, так и лично автором.
Под естественной коммутацией в данном исследовании понимается то, что она обеспечивает переключение потоков электроэнергии в заданном направлении вследствие процесса естественного изменения междуфазных напряжений вентильных обмоток. Изменения последних обеспечивают поочередное переключение коммутирующих вентилей и смену токообразующих ЭДС с периодичностью, определяющей пульсность преобразователя.
Схемотехнический анализ известных схемных решений преобразователей и структурный синтез новых решений основан на идеализации преобразователя, подразумевающей отсутствие накопления электрической энергии и преобразования ее в другие виды энергии.
В качестве неуправляемых вентилей при рассмотрении выпрямительных устройств, с целью обобщения, выбраны полупроводниковые диоды. Из-за
10 относительно небольшой частоты синусоидальных колебаний токов и напряжений в питающей сети к диодам (вентилям) не предъявляется жестких требований.

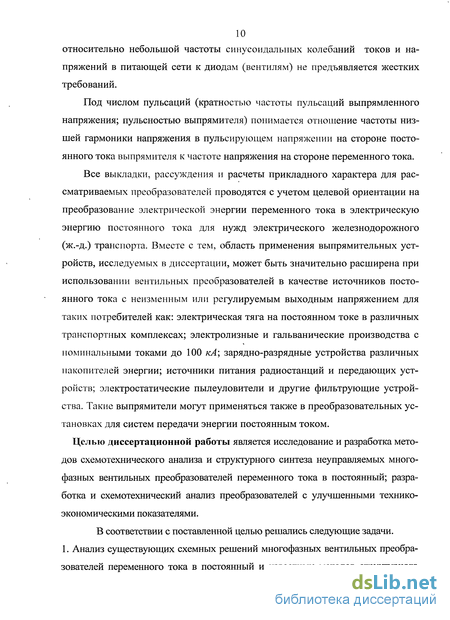

Под числом пульсаций (кратностью частоты пульсаций выпрямленного напряжения; пульсностью выпрямителя) понимается отношение частоты низшей гармоники напряжения в пульсирующем напряжении на стороне постоянного тока выпрямителя к частоте напряжения на стороне переменного тока.
Все выкладки, рассуждения и расчеты прикладного характера для рассматриваемых преобразователей проводятся с учетом целевой ориентации на преобразование электрической энергии переменного тока в электрическую энергию постоянного тока для нужд электрического железнодорожного (ж.-д.) транспорта. Вместе с тем, область применения выпрямительных устройств, исследуемых в диссертации, может быть значительно расширена при использовании вентильных преобразователей в качестве источников постоянного тока с неизменным или регулируемым выходным напряжением для таких потребителей как: электрическая тяга на постоянном токе в различных транспортных комплексах; электролизные и гальванические производства с номинальными токами до 100 кА; зарядно-разрядные устройства различных накопителей энергии; источники питания радиостанций и передающих устройств; электростатические пылеуловители и другие фильтрующие устройства. Такие выпрямители могут применяться также в преобразовательных установках для систем передачи энергии постоянным током.
Целью диссертационной работы является исследование и разработка методов схемотехнического анализа и структурного синтеза неуправляемых многофазных вентильных преобразователей переменного тока в постоянный; разработка и схемотехнический анализ преобразователей с улучшенными технико-экономическими показателями.
В соответствии с поставленной целью решались следующие задачи. 1. Анализ существующих схемных решений многофазных вентильных преобразователей переменного тока в постоянный и известных методов структурного

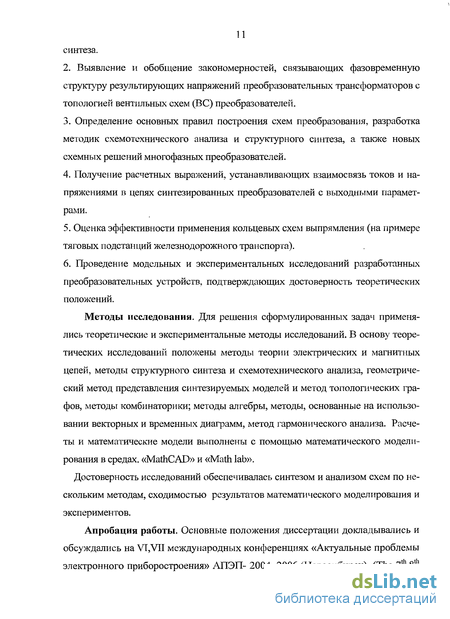

синтеза.
Выявление и обобщение закономерностей, связывающих фазовременную структуру результирующих напряжений преобразовательных трансформаторов с топологией вентильных схем (ВС) преобразователей.
Определение основных правил построения схем преобразования, разработка методик схемотехнического анализа и структурного синтеза, а также новых схемных решений многофазных преобразователей.
Получение расчетных выражений, устанавливающих взаимосвязь токов и напряжениями в цепях синтезированных преобразователей с выходными параметрами.
Оценка эффективности применения кольцевых схем выпрямления (на примере тяговых подстанций железнодорожного транспорта).
Проведение модельных и экспериментальных исследований разработанных преобразовательных устройств, подтверждающих достоверность теоретических положений.
Методы исследования. Для решения сформулированных задач применялись теоретические и экспериментальные методы исследований. В основу теоретических исследований положены методы теории электрических и магнитных цепей, методы структурного синтеза и схемотехнического анализа, геометрический метод представления синтезируемых моделей и метод топологических графов, методы комбинаторики; методы алгебры, методы, основанные на использовании векторных и временных диаграмм, метод гармонического анализа. Расчеты и математические модели выполнены с помощью математического моделирования в средах. «MathCAD» и «Math lab».
Достоверность исследований обеспечивалась синтезом и анализом схем по нескольким методам, сходимостью результатов математического моделирования и экспериментов.

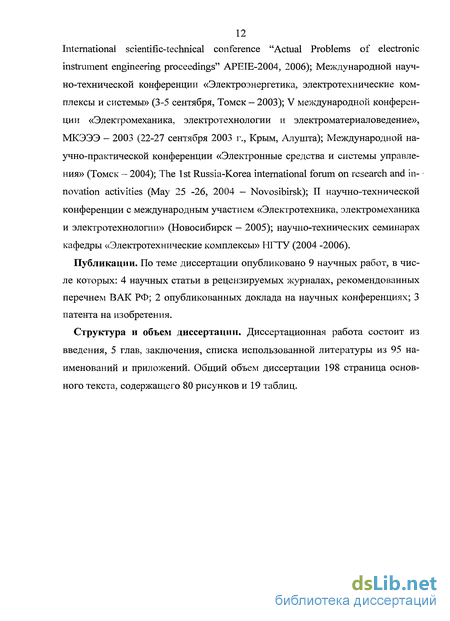

Апробация работы. Основные положения диссертации докладывались и обсуждались на VI,VII международных конференциях «Актуальные проблемы электронного приборостроения» АПЭП- 2004, 2006 (Новосибирск), (The 7th,8n
12 International scientific-technical conference "Actual Problems of electronic
instrument engineering proceedings" APEIE-2004, 2006); Международной научно-технической конференции «Электроэнергетика, электротехнические комплексы и системы» (3-5 сентября, Томск — 2003); V международной конференции «Электромеханика, электротехнологии и электроматериаловедение», МКЭЭЭ - 2003 (22-27 сентября 2003 г., Крым, Алушта); Международной научно-практической конференции «Электронные средства и системы управления» (Томск - 2004); The 1st Russia-Korea international forum on research and in- -novation activities (May 25 -26, 2004 — Novosibirsk); II научно-технической конференции с международным участием «Электротехника, электромеханика и электротехнологии» (Новосибирск — 2005); научно-технических семинарах кафедры «Электротехнические комплексы» НГТУ (2004 -2006).
Публикации. По теме диссертации опубликовано 9 научных работ, в числе которых: 4 научных статьи в рецензируемых журналах, рекомендованных перечнем ВАК РФ; 2 опубликованных доклада на научных конференциях; 3 патента на изобретения.
Структура и объем диссертации. Диссертационная работа состоит из введения, 5 глав, заключения, списка использованной литературы из 95 наименований и приложений. Общий объем диссертации 198 страница основного текста, содержащего 80 рисунков и 19 таблиц.
