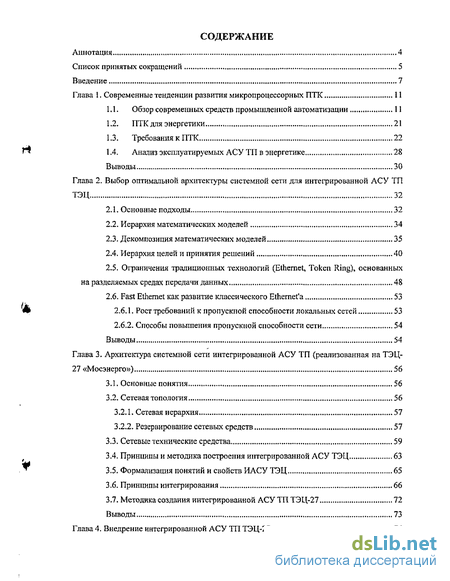

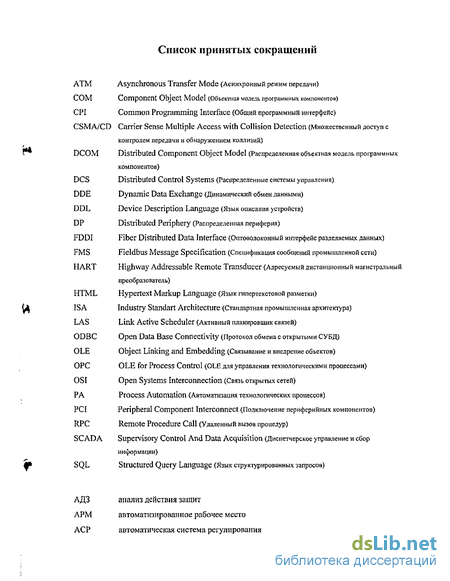

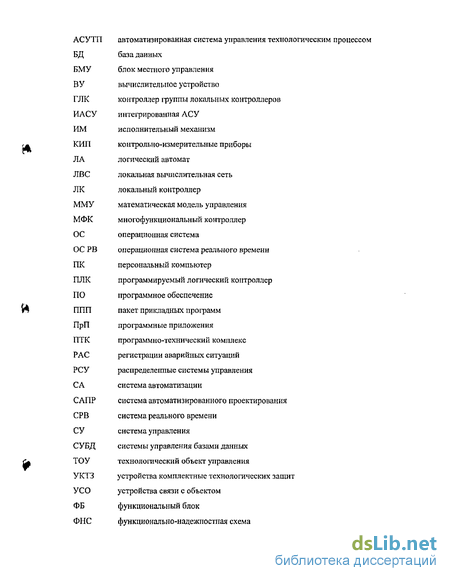

Содержание к диссертации
Введение
Глава 1. Современные тенденции развития микропроцессорных ПТК 11
1.1. Обзор современных средств промышленной автоматизации 11
1.2. ПТК для энергетики , 21
1.3. Требования к ПТК 22
1.4. Анализ эксплуатируемых АСУ ТП в энергетике 28
Выводы 30
Глава 2. Выбор оптимальной архитектуры системной сети для интегрированной АСУ ТП ТЭЦ 32
2.1. Основные подходы 32
2.2. Иерархия математических моделей 34
2.3. Декомпозиция математических моделей 35
2.4. Иерархия целей и принятия решений . 40
2.5. Ограничения традиционных технологий (Ethernet, Token Ring), основанных на разделяемых средах передачи данных 48
2.6. Fast Ethernet как развитие классического Ethernet'a 53
2.6.1. Рост требований к пропускной способности локальных сетей 53
2.6.2. Способы повышения пропускной способности сети 54
Выводы 54
Глава 3. Архитектура системной сети интегрированной АСУ ТП {реализованная на ТЭЦ- «Мосэнерго») 56
3.1. Основные понятия.. 56
3.2. Сетевая топология 56
3.2.1. Сетевая иерархия 57
3.2.2. Резервирование сетевых средств 57
3.3. Сетевые технические средства 59
3.4. Принципы и методика построения интегрированной АСУ ТЭЦ 63
3.5. Формализация понятий и свойств ИАСУ ТЭЦ 65
3.6. Принципы интегрирования 66
3.7. Методика создания интегрированной АСУ ТП ТЭЦ-27 72
Выводы 73
Глава 4. Внедрение интегрированной АСУ ТП ТЭЦ-27 74
4.1. Этапы создания интегрированной АСУ ТПТЭЦ-27 74
4.2. Оценка надежности внедряемых средств автоматизации 79
4.2.1. Надежность схем электропитания устройств автоматики 79
4.2.2. Схемы основного регулятора уровня в барабане котла 84
4.2.3. Схемы регулятора температуры пара на выходе из котла .91
4.2.4. Исходные данные для расчетов надежности . , 94
4.2.5. Расчет надежности типовых модулей "КВИНТ" 96
4.2.6. Расчет надежности регуляторов 98
Выводы 105
4.3. Некоторые итоги внедрения 105
Заключение.. 117
Библиографический список использованной литературы 122
Приложения 130
- Обзор современных средств промышленной автоматизации
- Иерархия целей и принятия решений
- Принципы интегрирования
- Этапы создания интегрированной АСУ ТПТЭЦ-27

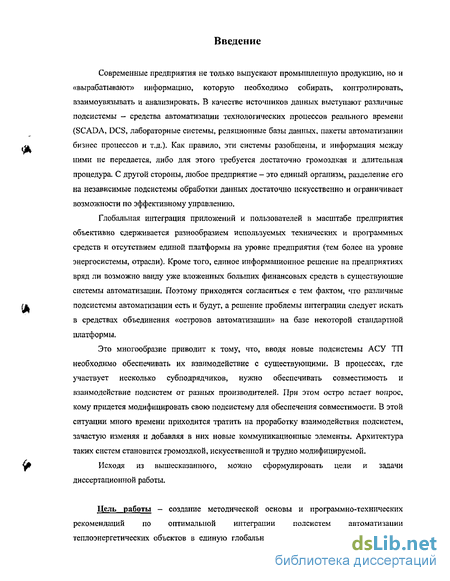

Введение к работе
Современные предприятия не только выпускают промышленную продукцию, но и «вырабатывают» информацию, которую необходимо собирать, контролировать, взаимоувязывать и анализировать. В качестве источников данных выступают различные подсистемы - средства автоматизации технологических процессов реального времени (SCADA, DCS, лабораторные системы, реляционные базы данных, пакеты автоматизации бизнес процессов и т.д.). Как правило, эти системы разобщены, и информация между ними не передается, либо для этого требуется достаточно громоздкая и длительная процедура. С другой стороны, любое предприятие - это единый организм, разделение его на независимые подсистемы обработки данных достаточно искусственно и ограничивает возможности по эффективному управлению.
Глобальная интеграция приложений и пользователей в масштабе предприятия объективно сдерживается разнообразием используемых технических и программных средств и отсутствием единой платформы на уровне предприятия (тем более на уровне энергосистемы, отрасли). Кроме того, единое информационное решение на предприятиях вряд ли возможно ввиду уже вложенных больших финансовых средств в существующие системы автоматизации. Поэтому приходится согласиться с тем фактом, что различные подсистемы автоматизации есть и будут, а решение проблемы интеграции следует искать в средствах объединения «островов автоматизации» на базе некоторой стандартной платформы.
Это многообразие приводит к тому, что, вводя новые подсистемы АСУ ТП необходимо обеспечивать их взаимодействие с существующими. В процессах, где участвует несколько субподрядчиков, нужно обеспечивать совместимость и взаимодействие подсистем от разных производителен. При этом остро встает вопрос, кому придется модифицировать свою подсистему для обеспечения совместимости. В этой ситуации много времени приходится тратить на проработку взаимодействия подсистем, зачастую изменяя и добавляя в них новые коммуникационные элементы. Архитектура таких систем становится громоздкой, искусственной и трудно модифицируемой.
Исходя из вышесказанного, можно сформулировать цели и задачи диссертационной работы.
Цель работы - создание методической основы и программно-технических рекомендаций по оптимальной интеграции подсистем автоматизации теплоэнергетических объектов в единую глобальную интегрированную АСУ станции, охватывающую все ее жизненно-важные аспекты функционирования.

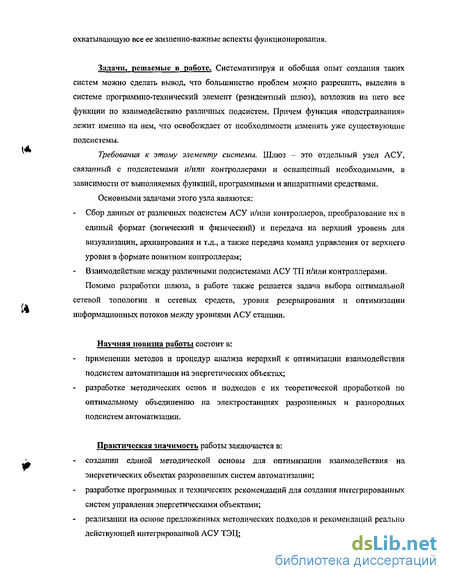

Задачи, решаемые в работе. Систематизируя и обобщая опыт создания таких систем можно сделать вывод, что большинство проблем можно разрешить, выделив в системе программно-технический элемент (резидентный шлюз), возложив на него все функции по взаимодействию различных подсистем. Причем функция «полстран вания» лежит именно на нем, что освобождает от необходимости изменять уже существующие подсистемы.
Требования к этому элементу системы. Шлюз - это отдельный узел АСУ, связанный с подсистемами и/или контроллерами и оснащенный необходимыми, в зависимости от выполняемых функций, программными и аппаратными средствами. Основными задачами этого узла являются: Сбор данных от различных подсистем АСУ и/или контроллеров, преобразование их в единый формат (логический и физический) и передача на верхний уровень для визуализации, архивирования и т.д., а также передача команд управления от верхнего уровня в формате понятном контроллерам; - Взаимодействие между различными подсистемами АСУ ТП и/или контроллерами. Помимо разработки шлюза, в работе также решается задача выбора оптимальной сетевой топологии и сетевых средств, уровня резервирования и оптимизации информационных потоков между уровнями АСУ станции.
Научная новизна работы состоит в: применении методов и процедур анализа иерархий к оптимизации взаимодействия подсистем автоматизации на энергетических объектах; разработке методических основ и подходов с их теоретической проработкой по оптимальному объединению на электростанциях разрозненных и разнородных подсистем автоматизации.
Практическая значимость работы заключается в: создании единой методической основы для оптимизации взаимодействия на энергетических объектах разрозненных систем автоматизации; разработке программных и технических рекомендаций для создания интегрированных систем управления энергетическими объектами; реализации на основе предложенных методических подходов и рекомендаций реально действующей интегрированной АСУ ТЭЦ;
Достоверность и обоснованность результатов работы и выводов обеспечивается: использованием для анализа данных из первоисточников и от компетентных специалистов; работоспособностью реализованной на практике интегрированной АСУ ТЭЦ -27 ОАО МОСЭНЕРГО.
Личный вклад автора состоит в следующем: объединении и анализе технической документации на различные программно-технические системы и средства, с выработкой рекомендаций по их использованию; разработке концепции резидентного шлюза, обеспечивающего взаимодействие подсистем управления; практической реализации интегрированной АСУ ТЭЦ-27 ОАО "Мосэнерго" на базе разработанной стратегии оптимизации взаимодействия подсистем автоматизации.
Апробация работы. Основные положения, решения и результаты разработки докладывались на научно-техническом совете РАО ЕЭС России (28.11.2001), на научно-технической конференции «Системное и приборное обеспечение автоматизации технологических процессов производств» (Москва, НИИ Теплоприбор, 5.12.2001), на международной конференции «Эффективное оборудование и новые технологии - в Российскую тепловую энергетику» (Москва, ВТИ, 9.10.2001), на международных научных конференциях CONTROL-2000 и CONTROL-2003 (Москва, МЭИ, 29.09.2000 и 23.10.2003), на заседаниях кафедры АСУ ТП МЭИ (ТУ).
Публикации. По теме диссертационной работы имеется 6 публикаций, перечень которых приведен ниже.
Долинин И.В., Тарасов Д.В, Оптимизация структуры сети и информационных потоков интегрированной АСУ ТЭЦ-27 «Мосэнерго» // Теория и практика построения и функционирования АСУ ТП. Междунар. научн. конф. CONTROL-2003.-Москва, 2003.
Долинин И.В., Тарасов Д.В., Гсльфанд A.M., Яхин Е.А, Интегрированная АСУ ТП ТЭЦ-27. Технология интеграции //Датчики и системы.- 2000 - № 2.
Долинин И.В., Курносое Н.М., Тарасов Д.В., Яхин Е.А. Опыт внедрения интегрированной АСУ ТП па ТЭЦ-27 Мосэнерго // Сборник докладов 80 лет ВТИ под общей редакцией члена-корреспондеита РАН Ольховского Г.Г.— Москва, 2001.
Долинин И.В., Тарасов Д.В. Интегрированная АСУ ТЭЦ-27 // Теория и практика построения и функционирования АСУ ТП. Междунар. научи, конф. CONTROL-2000- Москва, 2000.
Долинин И.В., Горожаїїкин П.А., Тарасов Д.В. Опыт интеграции задач АСУ П и АСУ ТП на ТЭЦ-27 ОАО Мосэнерго // Информационно-методические материалы. Опыт разработки, внедрения и эксплуатации автоматизированных систем управления предприятием тепловых и атомных электростанций.- Москва, ЭНАС, 2000.
Барский Л.А., Зайдснбсрг Л.М., Гельфанд A.M., Говорко В.П., Тарасов Д.В. Автоматизированная система управления цехом химической во до подготовки ТЭЦ-27 Мосэнерго //Теплоэнергетика- 1999-№ 7.
