Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Козлов Анатолий Васильевич

Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода
<
Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода
>

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

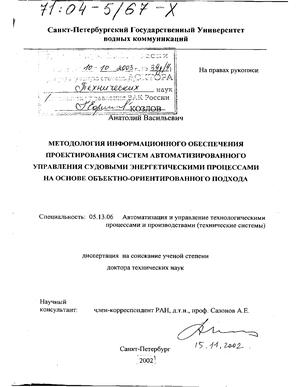

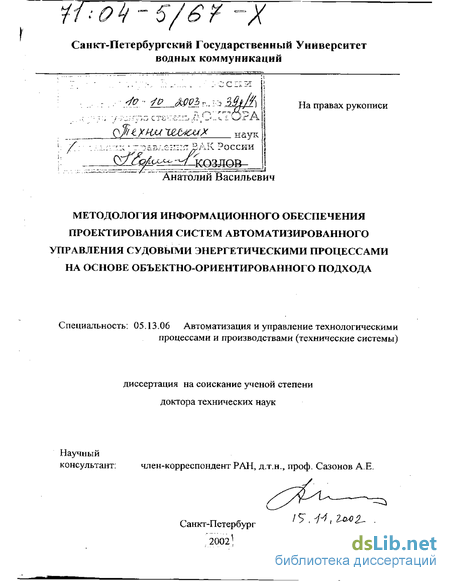

Козлов Анатолий Васильевич. Методология информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами на основе объектно-ориентированного подхода : Дис. ... д-ра техн. наук : 05.13.06 : Санкт-Петербург, 2002 351 c. РГБ ОД, 71:04-5/67-X

Введение к работе

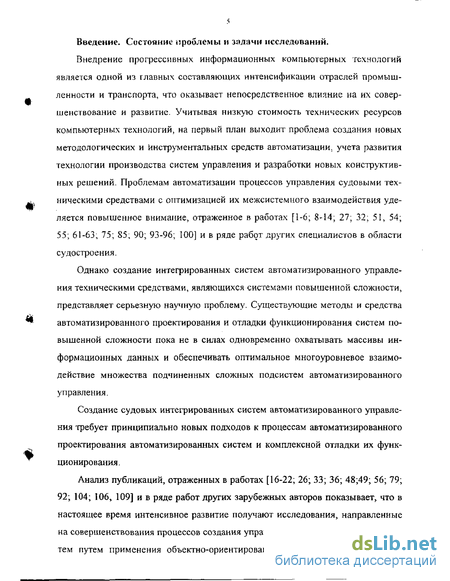

Актуальность проблемы. Внедрение прогрессивных информационных технологий является одной из главных составляющих интенсификации промышленной и транспортной отраслей, оказывающее непосредственное влияние на их совершенствование и развитие.

Учитывая пониженную стоимость ресурсов при реализации компьютерных технологий, на сегодняшний день наблюдается тенденция перемещения затрат в сторону разработки инсірументальпо-методїкесккх средств для предпросктных исследований, проектирования, моделирования и комплексной отладки сложных систем управления судовыми техническими средствами (СТС) и, в первую очередь, систем автоматизированного управления судовыми энергетическими установками (СЭУ) на базе новых информационных, технологических и технических решений.

Вследствие этого интенсивное развитие получают исследования в области разработки объекшо-ориентированной методологии проектирования сложных систем управления, обеспеченной соответствующей инструментальной поддержкой. Современная индустриальная технология разработок информационного обеспечения процессов проектирования содержит комплекс мероприятий, руководящих документов и автоматизированных средств, позволяющих значительно сокращать сроки проектирования, снижать стоимость изделий, повышать качество проектирования конструкторской документации и технологических процессов.

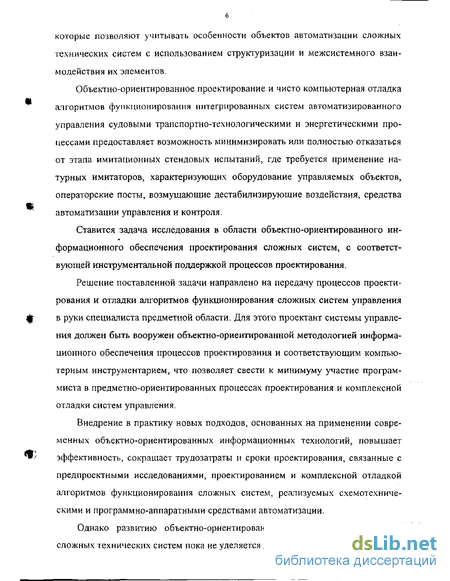

Объектно-ориентированное проектирование и комплексная отладка функционирования сложных технических систем дает возможность минимизировать или полностью отказаться от имитационных стендовых испытаний, для которых требуется применение натурных имитаторов, характеризующих объекты автоматизированного управления, схемотехнические и программно-аппаратные средства автоматизации, управляющие воздействия с операторских постов, всевозможные

внешние и внутренние дестабилизирующие возде йфвданн сигами і . v \

СПетерЦург j OS WOJ «9С'/__{

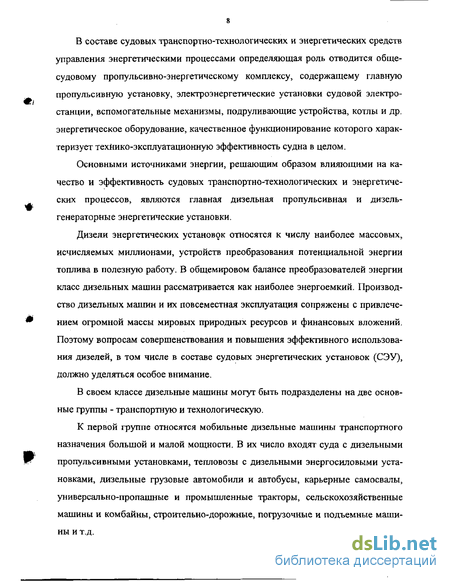

В составе СТС главенствующая роль отводится главным пропульсивным и электроэнергетическим установкам, качественное функционирование которых во многом влияет на технико-эксплуатационную эффективность судна в целом. Существует большой круг задач управления судовыми энергетическими процессами, решающих проблемы повышения топливной экономичности судна, динамического позиционирования судна, общесудового контроля безопасности судна и др., решение которых позволяет существенно повысить эффективность и безопасность экс-шгуатации судна в целом. Таким образом следует полагать, что развитие мешдо-логии объектно-ориентированного проектирования систем управления судовыми энергетическими к трапспортно-тсхнологичсскими процессами, основанная на системном подходе к использованию современных компьютерных технологий, является для современного флота крупной актуальной научной проблемой.

Научная проблема. Развитие методологии информационного обеспечения проектирования систем автоматизированного управления судовыми энергетическими процессами с созданием объектно-ориентированного инструментария для іфедпроектньгх исследований, проектирования и комплексной отладки алгоритмов функционирования систем управления путем компьютерного моделирования информационных, технологических и технических решений.

Цель диссертационной работы и задачи исследования. Повышение эффективности и качества информационного обеспечения процессов проектирования систем автоматизированного управления судовыми энергетическими процессами на базе формального аппарата описания архитектуры судового машинно-энергетического комплекса и функционирования его агрегатов, основанного на концепции объектно-ориентированных подходов к исследованиям и методам проектирования, с применением специально созданного для этой цели объектно-ориентированного программного инструментария, обеспечивающего решение задач анализа и синтеза локальных и интегрированных информационных систем.

Для достижения поставленной цели в диссертационной работе поставлены следующие задачи:

  1. Анализ существующего уровня автоматизации управления судовыми техническими средствами; разработка модельных представлений о средствах автоматизации судна, критериях их эффективности, показателях качества управления судовыми устройствами и оборудованием.

  2. Обоснование и развитие объектно-ориентированного подхода к информационному обеспечению процессов проектирования интегрированных сисіем управления судовыми энергетическими процессами, требующих комплексной отладки их функционирования путем компьютерного моделирования.

  3. Сформулированы принципы построения систем управления локальной и сетевой структуры, отличающиеся возможностью проектирования алгоритмов управления и функционирования судового оборудования в виде многопотоковых информационных систем локальной и сетевой структуры с последовательным и параллельным формированием информационных потоков.

  4. Разработка объектно-ориентированных методов модульного проектирования систем автоматизированного управления СЭУ и СТС, информационные модели которых на любом выбранном уровне абстракции, рассматриваются в виде композиционной совокупности объектного, субъектного и передаточного модулей

  5. Создание и апробация объектно-ориентированного программного инструментария, предназначенного для компьютерного моделирования и функциональной отладки проектируемых систем автоматизированного управления локальной и сетевой струкгуры.

  6. Реализация методологического и программно-инструментального обеспечения при проектировании информационных моделей судовых систем управления повышенной сложности, в том числе систем управления главными и дизель-генераторными СЭУ, судном в целом, системы контроля безопасности судна и др.

7. Разработка комплекса информационных и технических решений по совершенствованию систем управления судовыми энергетическими процессами путем применения в судовых дизелях электронных систем управления нового типа, в частности, электронной системы автоматического регулирования частоты вращения дизеля и электронной системы управления опережением впрыска топлива.

Методы исследований. В основу процесса исследований и решения сформулированных задач положены методы системного анализа процессов проектирования систем автоматического регулирования, еис-іем ашимииширонинного управления судовыми энергетическими процессами, методы и теория информационных систем, теория формирования алгоритмов, методы компьютерного моделирования и функционального программирования сложных систем. При выполнении работы использован математический аппарат дифференциальных уравнений, дискретной математики, теории управления, эффективности, искусственного интеллекта и сисч ємного анализа.

Объекты исследований. Судовые средства автоматизации в составе систем управления энергетическими агрегатами, судовыми энергетическими комплексами и судном в целом, а также методы их описания и проектирования.

Предмет исследования. Методологические положения и алгоритмические основы обеспечения информационных систем, связанные с процессами проектирования судовых систем управления.

Научная новизна.

  1. Обоснована необходимость объектно-ориентированного подхода к информационному обеспечению процессов проектирования интегрированных систем управления судовыми энергетическими процессами, требующих комплексной отладки их функционирования путем проведения большого числа испытаний, которые могут быть выполнены путем компьютерного моделирования.

  2. Исследованы закономерности инженерно-исследовательского процесса модульного проектирования систем управления СЭУ и GTC, информационные моде-

ли которых на любом выбранном уровне абстракции должны рассматриваться в виде композиционной совокупности субъектного, объектного и передаточного модулей.

  1. Сформулированы принципы построения систем управления локальной и сетевой структуры, отличаюпщеся возможностью проектирования алгоритмов управления и функционирования судового оборудования в виде последовательного и параллельного формирования информационных потоков.

  2. Обоснован способ представления системы управления судовыми энергетическими процессами, иерархическая структура которой описывается в виде сложных математических и логических операторов, охваченных межеистемпкми обратными связями, с учетом динамических воздействий на судовое оборудование и средства автоматизации.

  3. Предложен аппарат формального описания алгоритмов функционирования структурных элементов путем записи математических и логических операций в виде блок-схем передаточных функций, отличающийся возможностью синхронизированного формирования последовательных и параллельных информационных потоков.

  4. Разработана и апробирована новая технология информационного обешгечет ния и инструментальной поддержки процессов проектирования систем управления на базе специально созданной объектно-ориентированной инструментальной программы "Our-CAD" универсального применения, предназначенной для исследований, автоматизированного проектирования, компьютерного моделирования и комплексной отладки сложных систем управления локальной и сетевой структуры.

  5. Разработан комплекс информационных и принципиально новых конструктивных решений по повышению технического уровня систем управления судовыми энергетическими процессами за счет применения в составе СЭУ систем электронного управления дизелем, отличающихся научной и схемной новизной на уровне изобретений и патентов.

Практическая значимость. Разработанная методология информационного обеспечения, создание соответствующего объектно-ориентированным инструментария и предложенные технические решения имеют практическую значимость, предоставляя возможность проведения компьютерных исследований, проектирования, моделирования и функциональной отладки сложных систем управления, в том числе интегрированных систем автоматизированного управления общесудовыми энергетическими процессами на базе электронно-управляемых СЭУ, оснащаемых злектронными системами управления подачей топлива дизеля.

Реализация. Разработанная методология и соответствующий объектно-ориентированный кнетрументаркй использованы при проектировании, поставке и вводе в эксплуатацию: интегрированной АСУ ТП головного нефтерудовоза "Инженер Шлем" Пермского судостроительного завода, проект 15790-1; интегрированной АСУ ТП головного танкера "Ижевск" Ярославского судостроительного завода, проект 14891-1; интегрированной АСУ ТП, оснащаемой системой ДАУ ГД и машинным телеграфом с электрическим валом для головного танкера Рыбинского судостроительного завода, проект 15781. Объектно-ориентированные подходы реализованы в совместных с ГМА им. СО. Макарова работах по формированию предложений к требованиям Российского Морского Регистра Судоходства, предъявляемым к системам управления динамическим позиционированием буровых судов и к общесудовым экспертным системам контроля безопасности судна.

Апробация. Основные положения диссертации докладывались на научно-техническом семинаре ЛЕНЭКСПО по эффективности и экологической безопасности корабельной и судовой энергетики (СПб, 1996г.), на научно-техническом семинаре ЛЕНЭКСПО по ресурсо- и энергосберегающим технологиям (СПб, 1996г.), на международном научно-техническом семинаре института IAV по проблемам создания электронных регуляторов ЛВС (1988г., Зап. Берлин), на международном научно-техническом семинаре с участием стран СЭВ по проблемам создания электронных регуляторов и средств испытаний ТА ДВС (1988г.,

НПО "ЦНИТА", Ленинград), на научно-технической конференции по повышению топливной экономичности автомобилей и тракторов (1987г., Челябинск), на 4-й Сибирской научно-практической конференции по надежности научно-технических прогнозов (1987г., Новосибирск), на отраслевом семинаре по проблемам электронизации тракторов и сельскохозяйственных машин (1989г., Одесса), на НТС НПО "ЦНИТА", научно-исследовательских институтов и предприятий автотракторной отрасли, в АДИ СПбГАСУ (каф. ДВС, 1998г.), на НТС ИПТ РАН (2000г.), на юбилейной научно-технический конференции СЗПИ по проблемам радиотехники и метрологии (СПб, 2000г.), ВМИИ (каф. информ. и управления, 2000-2001г.), ГСЗПУ (каф. метрологии и квалиметрии, 1999-2002г.), на НТС НПО "АМТ" (1996-2002г.), СПГУВК (каф. автоматики, 2000-2002г.), на секции "Автоматизация" НТС Российского Морского Регистра Судоходства (2002г.), перед ведущими специалистами ГМА им. СО. Макарова и ЦНИИМФ (1999-2002г.).

Публикации. Материалы по теме диссертации отражены в монографии, 39 публикациях, в том числе в 5 авторских свидетельствах и в 11 патентах.

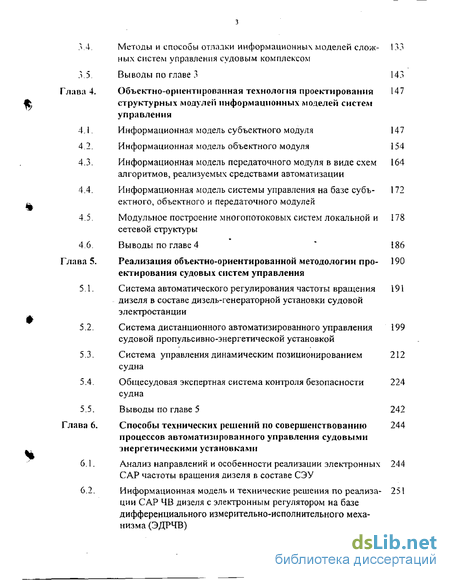

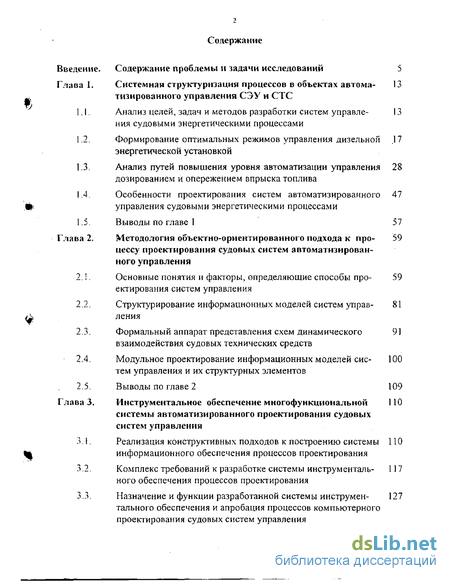

Структура и объем работы. Диссертация состоит из введения, шести глав, заключения и списка литературы. Работа содержит 301 страницу печатного текста, включая 73 рисунка, и два приложения.
