Введение к работе

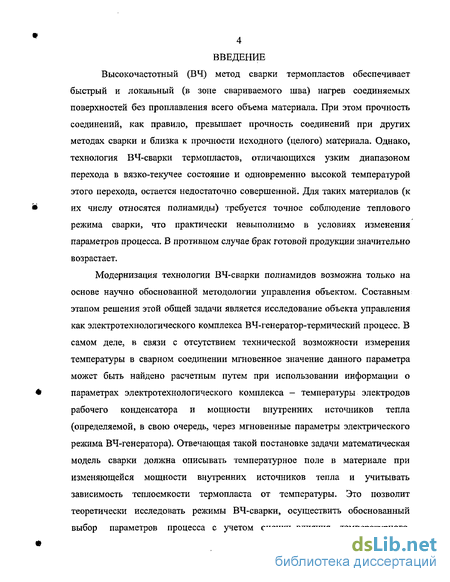

Актуальность работы. Высокочастотный (ВЧ) метод сварки термопластов обеспечивает быстрый и локальный (в зоне свариваемого шва) нагрев соединяемых поверхностей без проплавлення всего объема материала. При этом прочность соединений, как правило, превышает прочность соединений при других методах сварки и близка к прочности исходного (целого) материала. Однако, технология ВЧ-сварки термопластов, отличающихся узким диапазоном перехода в вязко-текучее состояние и одновременно высокой температурой этого перехода, остается недостаточно совершенной. Для таких материалов (к их числу относятся полиамиды) требуется точное соблюдение теплового режима сварки, что практически невыполнимо в условиях изменения параметров процесса. В противном случае брак готовой продукции значительно возрастает.

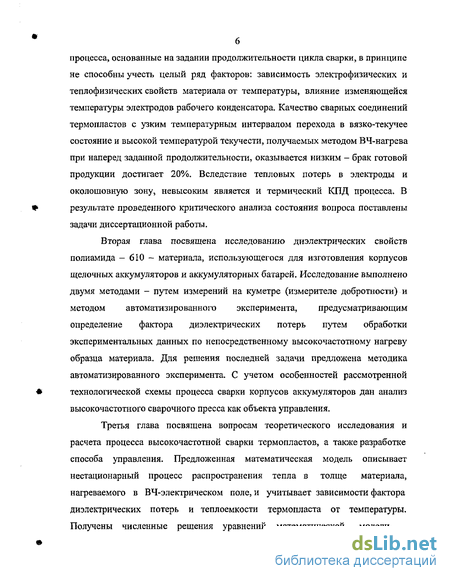

Модернизация технологии ВЧ-сварки полиамидов возможна только на основе научно обоснованной методологии управления объектом. Составным этапом решения этой общей задачи является исследование объекта управления как электротехнологического комплекса ВЧ-генератор-термический процесс. В самом деле, в связи с отсутствием технической возможности измерения температуры в сварном соединении мгновенное значение данного параметра может быть найдено расчетным путем при использовании информации о параметрах электротехнологического комплекса - температуры электродов рабочего конденсатора и мощности внутренних источников тепла (определяемой, в свою очередь, через мгновенные параметры электрического режима ВЧ-генератора). Отвечающая такой постановке задачи математическая модель сварки должна описывать температурное поле в материале при изменяющейся мощности внутренних источников тепла и учитывать зависимость теплоемкости термопласта от температуры. Это позволит теоретически исследовать режимы ВЧ-сварки, осуществить обоснованный выбор параметров процесса с учетом оценки влияния температурного распределения в материале на качество сварки и в конечном итоге - разработать эффективный способ управления и автоматизированную систему управления процессом.

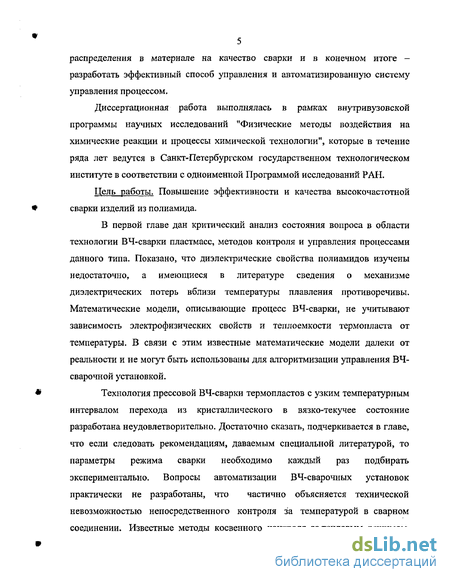

Диссертационная работа выполнялась в рамках внутривузовской программы научных исследований "Физические методы воздействия на химические реакции и процессы химической технологии", которые в течение ряда лет ведутся в Санкт-Петербургском государственном технологическом институте в соответствии с одноименной Программой исследований РАН.
Цель работы. Повышение эффективности и качества высокочастотной сварки изделий из полиамида.

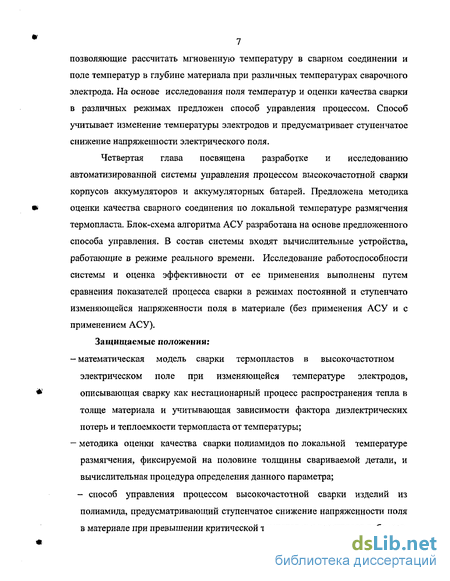

Защищаемые положения: - математическая модель сварки термопластов в высокочастотном
электрическом поле при изменяющейся температуре электродов, описывающая сварку как нестационарный процесс распространения тепла в толще материала и учитывающая зависимости фактора диэлектрических потерь и теплоемкости термопласта от температуры;
методика оценки качества сварки полиамидов по локальной температуре размягчения, фиксируемой на половине толщины свариваемой детали, и вычислительная процедура определения данного параметра;
способ управления процессом высокочастотной сварки изделий из
полиамида, предусматривающий ступенчатое снижение напряженности поля в материале при превышении критической температуры электродов рабочего конденсатора и устанавливающий момент переключения по достижении в сварном шве температуры первого максимума диэлектрических потерь;
- алгоритм и структура автоматизированной системы управления процессом
высокочастотной сварки изделий из полиамида, работающей в режиме
реального времени.

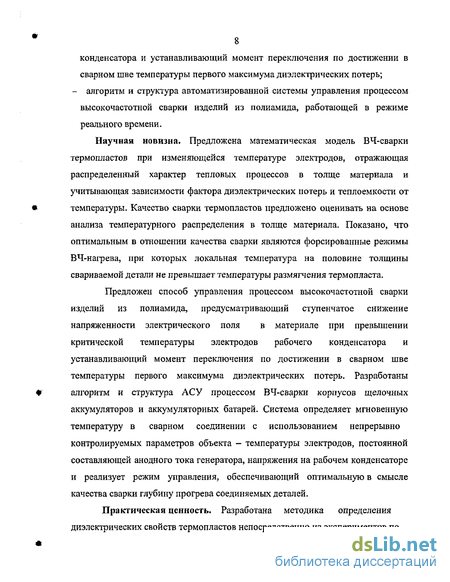

Научная новизна. Предложена математическая модель ВЧ-сварки термопластов при изменяющейся температуре электродов, отражающая распределенный характер тепловых процессов в толще материала и учитывающая зависимости фактора диэлектрических потерь и теплоемкости от температуры. Качество сварки термопластов предложено оценивать на основе анализа температурного распределения в толще материала. Показано, что оптимальным в отношении качества сварки являются форсированные режимы ВЧ-нагрева, при которых локальная температура на половине толщины свариваемой детали не превышает температуры размягчения термопласта.
Предложен способ управления процессом высокочастотной сварки изделий из полиамида, предусматривающий ступенчатое снижение напряженности электрического поля в материале при превышении критической температуры электродов рабочего конденсатора и устанавливающий момент переключения по достижении в сварном шве температуры первого максимума диэлектрических потерь. Разработаны алгоритм и структура АСУ процессом ВЧ-сварки корпусов щелочных аккумуляторов и аккумуляторных батарей. Система определяет мгновенную температуру в сварном соединении с использованием непрерывно контролируемых параметров объекта - температуры электродов, постоянной составляющей анодного тока генератора, напряжения на рабочем конденсаторе и реализует режим управления, обеспечивающий оптимальную в смысле качества сварки глубину прогрева соединяемых деталей.
Практическая ценность. Разработана методика определения диэлектрических свойств термопластов непосредственно из экспериментов

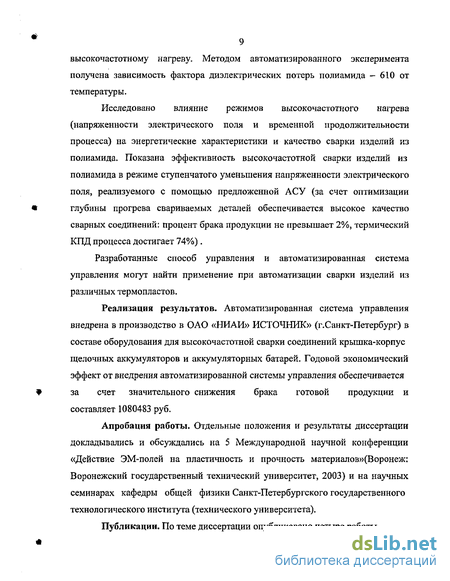

по высокочастотному нагреву. Методом автоматизированного эксперимента получена зависимость фактора диэлектрических потерь полиамида - 610 от температуры.
Исследовано влияние режимов высокочастотного нагрева (напряженности электрического поля и временной продолжительности процесса) на энергетические характеристики и качество сварки изделий из полиамида. Показана эффективность высокочастотной сварки изделий из полиамида в режиме ступенчатого уменьшения напряженности электрического поля, реализуемого с помощью предложенной АСУ (за счет оптимизации глубины прогрева свариваемых деталей обеспечивается высокое качество сварных соединений: процент брака продукции не превышает 2%, термический КПД процесса достигает 74%).
Разработанные способ управления и автоматизированная система управления могут найти применение при автоматизации сварки изделий из различных термопластов.
Реализация результатов. Автоматизированная система управления внедрена в производство в ОАО «НИАИ» ИСТОЧНИК» (г.Санкт-Петербург) в составе оборудования для высокочастотной сварки соединений крышка-корпус щелочных аккумуляторов и аккумуляторных батарей. Годовой экономический эффект от внедрения автоматизированной системы управления обеспечивается за счет значительного снижения брака готовой продукции и составляет 1080483 руб.
Апробация работы. Отдельные положения и результаты диссертации докладывались и обсуждались на 5 Международной научной конференции «Действие ЭМ-полей на пластичность и прочность материалов» (Воронеж: Воронежский государственный технический университет, 2003) и на научных семинарах кафедры общей физики Санкт-Петербургского государственного технологического института (технического университета).
Публикации. По теме диссертации опубликовано 4 научные работы.
Структура и объем работы. Диссертация изложена на 133 с, состоит из введения, четырех глав и четырех приложений. Количество рисунков 24, количество таблиц 19, список литературы включает 74 наименования.
Исследование диэлектрических свойств полиамида-610 методом измерения накуметре
Об эффективности применения ВЧ-нагрева судят по величине фактора диэлектрических потерь материала. В технологических процессах сварки пластмасс метод ВЧ-нагрева, как уже неоднократно отмечалось, является одним из наиболее совершенных. Именно по этой причине даже в тех случаях, когда подлежащий сварке полимер не обладает достаточными для эффективного высокочастотного нагрева диэлектрическими потерями, от ВЧ-сварки как от метода не отказываются, а прибегают к различным техническим приемам. Такими приемами, в частности, являются: предварительный подогрев изделия перед сваркой [5, 59, 60], что обеспечивает увеличение начальной величины є"; сварка с подкладным материалом, обладающим достаточньши диэлектрическими потерями [5, 59]; покрытие электродов рабочего конденсатора материалом с высоким фактором диэлектрических потерь [5, 6, 14, 15,59].
Фактор диэлектрических потерь полиамидов, как следует из литературных данных, уже при комнатных температурах достаточен для эффективного разогрева материалов в электрическом поле высокой частоты. Однако зависимости параметров є , tg6 и с" полиамидов от температуры исследованы неудовлетворительно, что затрудняет разработку и практическое применение технологии ВЧ-сварки этих материалов. Прежде чем непосредственно перейти к изложению содержания данной части исследования, очевидно, следует остановиться на известных свойствах материала. В табл. 2.1 систематизированы основные физико-механические и теплофизические свойства полиамила-610.
Обращают на себя внимание высокое значение Г,,., и чрезвычайно узкий диапазон вязко-текучего состояния. При этом степень кристалличности полиамида-610 значительна. Известно [5], что для кристаллических полимеров строгое соблюдение режима сварки особенно существенно. В противном случае степень кристалличности и форма кристаллических образований в сварном шве и в толще материала будут резко отличаться друг от друга, а, следовательно, будут отличаться плотности и механическая прочность в сварном шве и в толще материала.
Из числа других свойств, имеющих приоритетное значение в отношении успешной реализации процесса сварки, следует выделить близость значений температур текучести и плавления, а также низкую вязкость расплава. Параметром Ггек, как известно, характеризуют аморфные полимеры, а параметром Тпя - кристаллические. Полиамид-610 проявляет свойства как первого, так и второго. Превышение в ходе технологического процесса текущей температуры над Тга. для аморфного полимера, равно как и превышение текущей температуры над Тп;, для кристаллического, в одинаковой степени приводят к деформации - искажению первоначальной формы свариваемого изделия. С этой точки зрения при сварке изделий из полиамида требуется весьма точное поддержание режима нагревания в зоне сварного шва. Тогда можно ожидать, что благодаря низкой теплопроводности основной: объем материала не будет выведен из кристаллического или стекловидного состояния. Именно таким преимуществом избирательного нагрева, как известно, обладает метод высокочастотной сварки [5, 15, 16, 59, 64]. Вместе с тем, учитывая сильную зависимость теплоемкости полиамида от температуры (в табл. 2.1 значение теплоемкости приведено при Г = 20С; при Т = 7 Mj, теплоемкость претерпевает резкий скачок [21]), реализовать преимущества высокочастотного нагрева представляется возможным только при точном управлении тепловым режимом сварки.
Возвратимся теперь к предмету исследования настоящей главы.
На первоначальном этапе определение диэлектрической проницаемости є и тангенса угла диэлектрических потерь tgS полиамида-610 проводилось с помощью ку метра (измерителя добротности) Е9 - 4 резонансными методами двух и трех измерений [1,33,64]. Функциональная схема измерений представлена на рис. 2,1.
Она состояла из куметра I, к которому подключался емкостный измерительный преобразователь 2 с исследуемым материалом (образцом). Требуемая температура образца обеспечивалась нагревательными элементами 3 и контролировалась термопарами 4-І, подключенными к регулирующему потенциометру 4-2 (типа КСП-4). Устройство измерительного преобразователя показано на рис. 2.2.
Измерительный преобразователь представлял собой плоскопараллельный конденсатор с дисковыми электродами 1 и 2, между которыми размещался исследуемый образец 3, представлявший собой диск диаметром 30 мм из листового материала толщиной 2,4 мм. Электроды заключены в герметичный
Исследование диэлектрических свойств полиамида-610 методом автоматизированного эксперимента
В связи с техническими трудностями получения достоверных данных о параметрах є и tg5 полиамида-610 в области повышенных температур (свыше 120С), проведены дополнительные исследования по определению зависимости ."(Т) методом автоматизированного эксперимента. Схема экспериментальной установки показана на рис. 2.5.
Образец материала в виде пластины размером 42x35x2,2 мм (позиция I на рис. 2.5) помещали (зажимали) между электродами 2 плоскопараллельного рабочего конденсатора, подключенного к ВЧ-генератору 3 (в этих и последующих опытах использовался генератор ВЧГ2-4/27: колебательная мощность 4 кВт, частота тока ./==27,12 МГц). Межэлектродное расстояние составляло do=35 мм. Напряжение Uv на рабочем конденсаторе измерялось непрерывно с помощью кило вольтметра 4—1. Температура образца контролировалась также непрерывно, причем дистанционным образом - с помощью ИК-термометра 5-1 (модели М8866). Выходные сигналы от приборов 4—1 и 5—1 поступали на вход вычислительного блока 6, в качестве которого использовали персональный компьютер с аналого-цифровым преобразо вател ем.
Как известно [1], для нагрева образца материала с массой m от температуры Т\ до температурь! Т2 (на приращение температур AT) за время т требуется мощность Ри, которая при приложении электрического поля высокой частоты выделяется в материале за счет его диэлектрических потерь: тс (7 Р„ = 2фпе\Т)Е2У . (2.11) Ат Здесь: ср - теплоемкость материала; / — частота электрического поля; ( — абсолютная диэлектрическая проницаемость вакуума (воздуха); е" - фактор
Схема автоматизированной установки для определения фактора диэлектрических потерь из прямых экспериментов по высокочастотному нагреву: 1) образец, 2) электроды рабочего конденсатора, 3) ВЧ-генератор, 4-1) киловольтметр (ламповый вольтметр с емкостным делителем напряжения), 5-І) ИК-термометр, 6) вычислительный блок, 7) защитный экран диэлектрических потерь; Є — напряженность электрического поля в материале; V— объем, занимаемый материалом (образцом). Переходя к удельной (на м3 материала) мощности и учитывая, что электрическое поле внутри плоскопараллельного конденсатора однородно; С/. Е = —L, разрешим (2,11) относительно с". Получим: d Из выражения (2.12) следует, что для определения параметра г" достаточно непрерывно контролировать мгновенную температуру образца и мгновенное значение напряжения на рабочем конденсаторе. Вычислительный блок 6 (рис. 2.5), используя непрерывно поступающую в ходе эксперимента информацию (сигналы Up(x) и Т(х)), выполняет расчет фактора диэлектрических потерь по формуле (2.12). В числе других исходных данных учитывалась зависимость теплоемкости полиамида от температуры [21 ].
Полученная с помощью описанной методики зависимость є"(Г) построена на рис. 2.6 [66]. Там лее приведена зависимость Е"(Г), полученная методом измерений на куметре.
Можно видеть, что в области невысоких температур значения фактора диэлектрических потерь, найденные различными методами, близки друг к другу. Более того, сначала значения с", полученные методом ЭФ-измерений, превышают значения а", полученные из непосредственных экспериментов по высокочастотному нагреву. В диапазоне 20 50С фактор диэлектрических потерь мал и слабо зависит от температуры, что можно объяснить низкой электрической проводимостью полиамида.
Интенсивность процесса сварки и распределение температуры в толще материала
В главе 1 отмечалось, что известные математические модели высокочастотной сварки термопластов и полученные на их основе решения не учитывают изменение мощности внутренних источников тепла в ходе процесса. Между тем для всех термопластов температурная зависимость фактора диэлектрических потерь весьма существенна; для полиамидов же эта зависимость имеет, как показано выше, весьма сложный вид (рис. 2.6), что приводит к значительному изменению мощности в течение цикла сварки.
Кроме того, в случае сварки полиамидов необходимо учитывать резкую зависимость теплоемкости от температуры во всем интервале рабочих температур [21].
При математическом моделировании процесса будем рассматривать нагрев двух наложенных друг на друга листов материала бесконечной длины и ширины в высокочастотном электрическом поле рабочего конденсатора — рис. 3.1. Сформулируем основные физические представления о процессе и необходимые допущения.
Положим, что сварка осуществляется в однородном электрическом поле (плоскопараллельный конденсатор). Будем считать также, что температура электродов в течение цикла сварки постоянна (в действительности, эта температура за время сварочного цикла изменяется на 3-4) и что коэффициент теплопроводности свариваемого материала остается неизменным [21]. Теплообмен открытой поверхности материала с окружающей средой можно также считать незначительным.
Направим ось х перпендикулярно электродам - рис. 3.1. Тогда уравнение нестационарной теплопроводности, описывающее одномерное температурное поле в выбранной системе при внутренних источниках тепла, можно получить в виде:
Здесь Т - локальная: температура материала; Г, - температура электрода рабочего конденсатора; I - полутолщина материала (толщина свариваемой детали); л - координата (текущая толщина); х - 0 - свариваемая поверхность (шов): Т ш(т)=Г(т,0); ср, р, Л-соответственно удельная теплоемкость, плотность и коэффициент теплопроводности материала.
Входящая в уравнение (3.1) мгновенная мощность р(х) определяется непосредственными измерениями из объекта.
При математическом моделировании процесса необходимо учесть возможный предварительный разогрев материала от горячего электрода, поскольку на загрузку свариваемых деталей в оснастку оператор затрачивает некоторое время т.)р (как правило, т]гр не превышает 5с).
Таким образом, при 0 т т.ф р(т) 0 (ВЧ-нагрев отсутствует), и уравнение (З.І) решается аналитически: Уравнения (3.1), (3.2) математической модели решались численно -методом конечных разностей [72]. Программа и примеры расчета приведены в Приложении 2. Проанализируем полученные результаты.
На рис. 3.2 и 3.3 приведены кривые ГМ(т), полученные расчетным путем при различных температурах электрода 7\. Увеличение напряжения на рабочем конденсаторе (напряженности поля в материале) закономерно приводит к значительному сокращению продолжительности сварки, поскольку мощность/? зависит от напряженности поля па в квадрате. Менее резко, но все же весьма заметно, па интенсивность сварки влияет температура Г,. Так, например, при увеличении температуры электрода с 20С до 80С в режиме с/р 400В (,а=1,14 кВ/см) время сварки сокращается почти в три раза (рис. 3.2).
Алгоритм управления процессом высокочастотной сварки корпусов аккумуляторов и аккумуляторных батарей
Задачами управления процессом высокочастотной сварки являются определение момента переключения и переключение управляющего напряжения Еуцр от значения у„рь соответствующего форсированному режиму нагрева (ВЧ-нагреву при максимально возможной напряженности электрического поля или, иначе, максимальному напряжению на рабочем конденсаторе Uv\ С/0бщі). в значение Еупрг, соответствующее пониженному значению напряженности поля (пониженному значению напряжения на рабочем конденсаторе Up2 ио5и1г), а также автоматическое отключение ВЧ нагрева в момент достижения в сварном соединении температуры 7 . Момент переключения управляющих напряжений, согласно предложенному в параграфе 3.3 способу управления, определяется по первой критической температуре — температуре, соответствующей первому максимуму диэлектрических потерь: 7,ш(т)=Г ш=144С. Алгоритм управления разработан в соответствии с перечисленными задачами и представлен на рис.4.1.
После ввода исходных данных в вычислительные блоки, загрузки пресса технологической оснасткой с установленным в ней корпусом аккумулятора (или аккумуляторной батареи), подачи давления в блок привода прижимной плиты пресса - операций, выполняемых оператором, значение Т3 автоматически вводится в вычислительный блок 2 (здесь и далее разделение на вычислительные блоки является условным и предпринято лишь с целью пояснения последовательности выполняемых расчетных операций). Производится расчет температурного поля в материале 7(т, х) при x3rp=const и р=0 по формуле (3.3), т.е. учитывается влияние возможного предварительного подогрева материала от горячей оснастки за время загрузки тзгр. По окончании этого расчета измеренное значение Тэ автоматически вводится в микропроцессорный контроллер и автоматически устанавливается управляющее напряжение ynpi, соответствующее повышенному (максимально допустимому) значению напряжения на рабочем конденсаторе Up-Upi. В микроконтроллере происходит сравнение значения Тэ с заданным значением 7V=40C (TY-критическое значение температуры электрода в режиме /р=600 В, выше которого наблюдается деформация свариваемой детали). Если температура электрода превышает заданную (7 7 то на первом входе элемента И появляется сигнал логическая " 1".
При появлении напряжения Еупр\ автоматически включается режим НАГРЕВ ВЧ-генератора с одновременным запуском таймера. Начиная с этого .момента автоматически запускаются вычислительные операции, выполняемые блоком 1. Вычислительный блок 1, используя информацию о мгновенных параметрах /ао(т) и С/ДОб(т)5 рассчитывает мгновенную мощность р(т). При поступлении мощности р(г) в блок 2 последний рассчитывает мгновенную температуру в сварном соединении Гш(т) по уравнениям (3.1), (3.2). Полученное значение поступает в микроконтроллер, где производится параллельное сравнение текущей величины Гш(т) с двумя заданными значениями температуры Г ш и Гтек. В момент, когда Гш = Т ш, на втором входе элемента И появляется сигнал логическая "1". Тогда по сигналу с выхода элемента И происходит автоматическое переключение управляющего напряжения -величина Еупрі ступенчато изменяется до значения Е , соответствующего уменьшенному значению напряжения на рабочем конденсаторе иощ2 UP2- Тем временем операции, осуществляемые вычислительными блоками 1 и 2, продолжаются. В момент достижения в сварном шве температуры текучести (Гш = Ткк) НАГРЕВ генератора автоматически отключается. Тогда автоматически выключается таймер и запускается реле времени РВ на время выдержки тВЫд изделия под давлением с целью охлаждения. По истечении на реле РВ времени выдержки давление с прижимной плиты пресса автоматически снимается и оператор извлекает из пресса технологическую оснастку с готовым (сваренным) изделием.
Если температура электрода Гэ не превышает Г Э) то на первый вход элемента И поступает сигнал логического нуля. Соответственно на выходе элемента И также будет присутствовать сигнал логического нуля, и управляющее напряжение останется прежним: Еупр= упрі.
