Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели Романова Ева Борисовна

Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели
<
Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

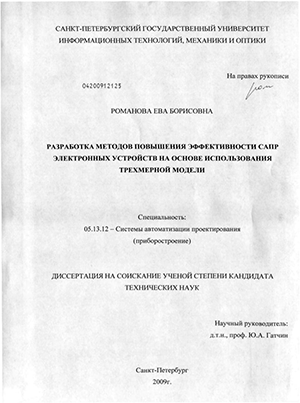

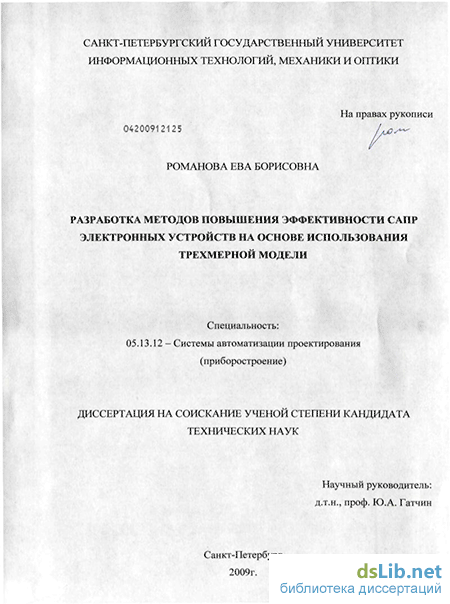

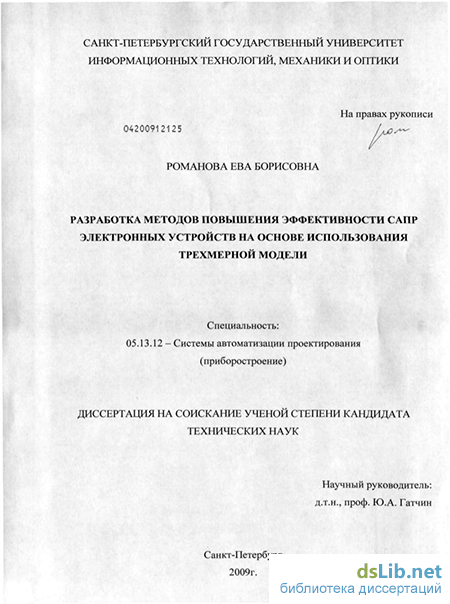

Романова Ева Борисовна. Разработка методов повышения эффективности САПР электронных устройств на основе использования трехмерной модели : диссертация ... кандидата технических наук : 05.13.12 / Романова Ева Борисовна; [Место защиты: С.-Петерб. гос. ун-т информац. технологий, механики и оптики].- Санкт-Петербург, 2009.- 131 с.: ил. РГБ ОД, 61 09-5/3548

Введение к работе

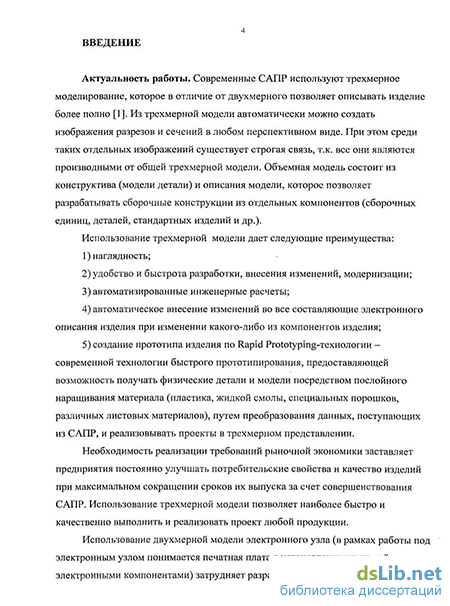

Актуальность работы. Современные САПР используют трехмерное моделирование, которое в отличие от двухмерного позволяет описывать изделие более полно. Из трехмерной модели автоматически можно создать изображения разрезов и сечений в любом перспективном виде. При этом среди таких отдельных изображений существует строгая связь, т.к. все они являются производными от общей трехмерной модели. Объемная модель состоит из конструктива (модели детали) и описания модели, которое позволяет разрабатывать сборочные конструкции из отдельных компонентов (сборочных единиц, деталей, стандартных изделий и др.).

Использование трехмерной модели дает следующие преимущества:

а) наглядность;

б) удобство и быстрота разработки, внесения изменений, модернизации;

в) автоматизированные инженерные расчеты;

г) автоматическое внесение изменении во все составляющие
электронного описания изделия при изменении какого-либо из компонентов
изделия;

д) создание прототипа изделия по Rapid Prototyping-технологии -
современной технологии быстрого прототипирования, предоставляющей
возможность получать физические детали и модели посредством послойного
наращивания материала (пластика, жидкой смолы, специальных порошков,
различных листовых материалов), путем преобразования данных, поступающих
из САПР, и реализовывать проекты в трехмерном представлении.

Необходимость реализации требований рыночной экономики заставляет предприятия постоянно улучшать потребительские свойства и качество изделий при максимальном сокращении сроков их выпуска за счет совершенствования САПР. Использование трехмерной модели позволяет наиболее быстро и качественно выполнить и реализовать проект любой продукции.

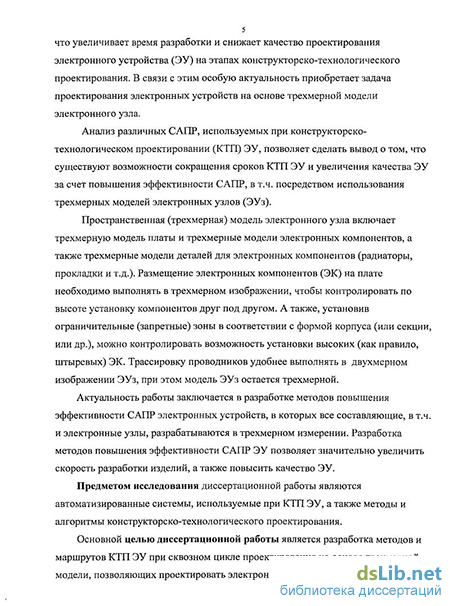

Использование двухмерной модели электронного узла (в рамках работы под электронным узлом понимается печатная плата с установленными па ней электронными компонентами) затрудняет разработку электронного устройства, что увеличивает время разработки и снижает качество проектирования электронного устройства (ЭУ) на этапах конструкторско-технологического проектирования. В связи с этим особую актуальность приобретает задача проектирования электронных устройств на основе трехмерной модели электронного узла.

Анализ различных САПР, используемых при конструкторско-технологическом проектировании (КТП) ЭУ, позволяет сделать вывод о том, что существуют возможности сокращения сроков КТП ЭУ и увеличения качества ЭУ за счет повышения эффективности САПР, в т.ч. посредством использования трехмерных моделей электронных узлов (ЭУз).

Пространственная (трехмерная) модель электронного узла включает \ трехмерную модель платы и трехмерные модели электронных компонентов, а *_,,

также трехмерные модели деталей для электронных компонентов (радиаторы, прокладки и т.д.). Размещение электронных компонентов (ЭК) на плате необходимо выполнять в трехмерном изображении, чтобы контролировать по высоте установку компонентов друг под другом. А также, установив ограничительные (запретные) зоны в соответствии с формой корпуса (или секции, или др.), можно контролировать возможность установки высоких (как правило, штыревых) ЭК. Трассировку проводников удобнее выполнять в двухмерном изображении ЭУз, при этом модель ЭУз остается трехмерной.

Актуальность работы заключается в разработке методов повышения эффективности САПР электронных устройств, в которых все составляющие, в т.ч. и электронные узлы, разрабатываются в трехмерном измерении. Разработка методов повышения эффективности САПР ЭУ позволяет значительно увеличить скорость разработки изделий, а также повысить качество ЭУ.

Предметом исследования диссертационной работы являются автоматизированные системы, используемые при КТП ЭУ, а также методы и алгоритмы конструкторско-технологического проектирования.

Основной целью диссертационной работы является разработка методов и маршрутов КТП ЭУ при сквозном цикле проектирования на основе трехмерной модели, позволяющих проектировать электронные изделия высокого качества в сравнительно быстрые сроки, а также разработка критериев и оценка качества конструкторско-технологического проектирования ЭУ.

Для достижения этой цели решались следующие задачи:

Анализ САПР, используемых при КТП ЭУ в аспекте современных технологий: CALS и Rapid Prototyping.

Создание метода разработки трехмерной модели электронного узла.

Разработка метода автоматизированного внесения изменений в проект, включающий трехмерную модель ЭУз.

Исследование и разработка маршрутов КТП ЭУ.

Анализ форматов данных, используемых для обмена данными между САПР.

Разработка нового формата данных для обмена данными о трехмерных объектах между различными САПР.

Разработка критериев и оценка качества конструкторско-технологического проектирования ЭУ.

Методы исследования. Разработка методов и маршрутов

конструкторско-технологического проектирования ЭУ основана на: теории САПР, теории множеств, теории графов, методах моделирования автоматизированных систем. Разработка формата данных основана на стандартах ГОСТ Р ИСО 10303.

Научная новизна. Научная новизна диссертационной работы заключается в следующем:

- Предложен метод разработки трехмерной модели ЭУз на основе
модульного принципа конструирования.

- Разработан оригинальный метод автоматизированного внесения
проектных изменений во все составляющие электронного описания ЭУ.

Разработан новый формат данных для обмена информацией между различными САПР, в т.ч. ориентированной на использование трехмерной модели (на основе разработанной функциональной схемы потоков данных при КТП ЭУ и выдвинутых требований к формату данных).

Разработано семейство взаимосвязанных иерархических маршрутов КТП на основе современных технологий проектирования изделий (CALS-технологий, RP-технологий): маршрут конструкторско-технологического проектирования ЭУ (с распараллеливанием процессов КТП); маршрут конструкторско-гехнологического проектирования ЭУз; маршрут конструкторско-технологической подготовки производства (КТПП) ЭУз;

Предложена оригинальная комплексная оценка качества проекта на основе разработанных критериев КТП ЭУ.

Практическая ценность. Разработанные в диссертационной работе методы и маршруты КТП могут быть использозаны для оптимизации различных САПР, используемых при КТП ЭУ, а также для разработки новой САПР ЭУз. При КТП электронных устройств рекомендуется использовать предложенный в работе метод разработки трехмерной модели электронного узла с автоматизированным внесением проектных изменений во все составляющие электронного описания ЭУ. Автоматизированное внесение изменений и обмен информацией между различными программными модулями можно осуществлять посредством формата данных, разработанного в диссертации. Маршрут КТПП ЭУз и маршрут конструкторско-технологического проектирования ЭУз позволят разработчикам программного обеспечения оптимизировать САПР ЭУз.

Основные результаты диссертационной работы внедрены в ООО «Измерительные технологии СПб», в ООО «НПО «ПОИСК» и в учебный процесс на кафедре «Проектирования компьютерных систем» СПбГУ ИТМО. На основе маршрутов КТП был разработан цикл лабораторных работ по дисциплине «Информационные технологии проектирования электронно-вычислительных средств»; методические рекомендации по выполнению цикла лабораторных работ и курсовому проектированию изложены в учебном пособии «Технология проектирования печатных плат в САПР P-CAD-2006» (СПбГУ ИТМО, 2009).

Апробация работы. Обсуждение и доклады производились на:

XXXII научной и учебно-методической конференции СПбГИТМО (ТУ), посвященной 300-летию Санкт-Петербурга. СПб, 2003г.

XXXIII научной и учебно-методической конференции СПбГУ ИТМО. СПб, 2004г.

Международной научно-технической конференции «Интеллектуальные САПР (CAD-2004)», пос. Дивноморское, 2004г.

Международной научно-технической конференции «Интеллектуальные САПР (CAD-2005)», пос. Дивноморское, 2005г.

Политехническом симпозиуме: .Молодые ученые - промышленности Северо-Западного региона». СПб, 2005г.

XXXV научной и учебно-методической конференции СПбГУ ИТМО. СПб, 2006г.

Политехническом симпозиуме: Молодые ученые - промышленности Северо-Западного региона». СПб, 2006г.

XXXVI научной и учебно-методической конференции профессорско-преподавательского и научного состава СПбГУ ИТМО. СПб, 2007г.

XXXVIII научной и учебно-методической конференции СПбГУ ИТМО, посвященной 100-летию со дня рождения выдающего ученого и талантливого педагога М.М.Русинова. СПб, 2009г.

Эффект от использования результатов данной работы заключается в сокращении сроков КТП ЭУ и повышении качества электронных изделий. Основные положення (результаты работы), выносимые на защиту:

Метод разработки трехмерной модели ЭУз.

Метод автоматизированного внесения изменений во все составляющие электронного описания ЭУ.

Новый формат данных, разработанный на основе функциональной схемы потоков данных при КТП ЭУ и выдвинутых требований к формату данных для обмена данными между различными САПР.

Маршрут конструкторско-технологического проектирования ЭУ.

Маршрут конструкторско-технологического проектирования ЭУз.

Маршрут КТПП ЭУз.

Критерии качества КТП электронных устройств.

Оценка качества КТП электронных устройств.

Разработанные методы и маршруты КТП ЭУ используются при решении таких задач как: сквозное проектирование ЭУ в едином информационном пространстве; формирование прототипов деталей и конструкций ЭУ.

Разработанные методы позволяют оптимизировать КТП ЭУ с увеличением качества ЭУ и сокращением сроков проектирования. По представленным маршрутам КТП возможна разработка и оптимизация программных модулей различных САПР электронных и других устройств.

Структура и объем диссертации.
