Введение к работе

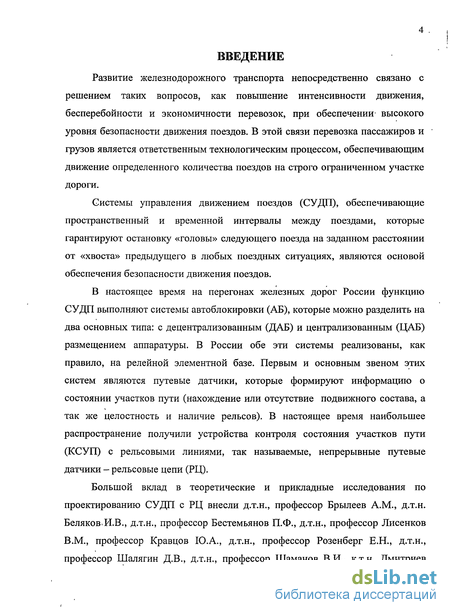

Развитие железнодорожного транспорта непосредственно связано с решением таких вопросов, как повышение интенсивности движения, бесперебойности и экономичности перевозок, при обеспечении высокого уровня безопасности движения поездов. В этой связи перевозка пассажиров и грузов является ответственным технологическим процессом, обеспечивающим движение определенного количества поездов на строго ограниченном участке дороги.
Системы управления движением поездов (СУДП), обеспечивающие пространственный и временной интервалы между поездами, которые гарантируют остановку «головы» следующего поезда на заданном расстоянии от «хвоста» предыдущего в любых поездных ситуациях, являются основой обеспечения безопасности движения поездов.
В настоящее время на перегонах железных дорог России функцию СУДП выполняют системы автоблокировки (АБ), которые можно разделить на два основных типа: с децентрализованным (ДАБ) и централизованным (ЦАБ) размещением аппаратуры. В России обе эти системы реализованы, как правило, на релейной элементной базе. Первым и основным звеном этих систем являются путевые датчики, которые формируют информацию о состоянии участков пути (нахождение или отсутствие подвижного состава, а так же целостность и наличие рельсов). В настоящее время наибольшее распространение получили устройства контроля состояния участков пути (КСУП) с рельсовыми линиями, так называемые, непрерывные путевые датчики - рельсовые цепи (РЦ).

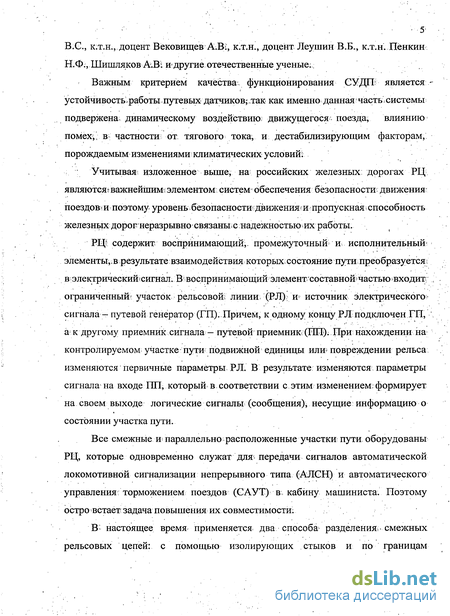

Важным критерием качества функционирования СУДП; является -устойчивость работы.путевых датчиков; так как именно данная часть,системы подвержена динамическому воздействию; движущегося поезда, влиянию помех;; в частности от тягового тока, и дестабилизирующим факторам, порождаемым изменениями климатических условиш
Учитывая; изложенное выше, на российских железных; дорогах РЦ являются важнейшим, элементом систем обеспечения безопасности движения поездовш поэтому уровень безопасности движения; и пропускная І способность железных дорог неразрывно связаны-с надежностью их работы.
РЦ- содержит воспринимающий , промежуточный и исполнительный-элементы,,в результате взаимодействия которых состояние пути преобразуется; в электрический сигнал. В воспринимающий элемент составнойчастью входит; ,; ограниченный участок рельсовой линии (РЛ)иг источник электрического сигнала- путевой генератор (ГП). Причем, к одному концу РЛ подключен FH, а к другому приемник сигнала — путевой приемникг(ПП). При нахождении на контролируемом участке пути подвижной единицы или? повреждении рельса изменяются первичные параметры РЛ. В результате изменяются параметры сигнала на входе ПП, который в соответствии с этим изменением: формирует на своем выходе логические сигналы (сообщения) несущие информацию о состоянии участка пути.
Все смежные и параллельно расположенные участки пути оборудованы РЦ, которые одновременно служат для передачи сигналов автоматической локомотивной сигнализации непрерывного типа (АЛСН) и автоматического управления; торможением поездов (САУТ) вv кабину машиниста. Поэтому остро встает задача повышения их совместимости:
В: настоящее время применяется два способа разделения - смежных рельсовых цепей: с помощью изолирующих стыков и по границам естественного затухания сигнала.

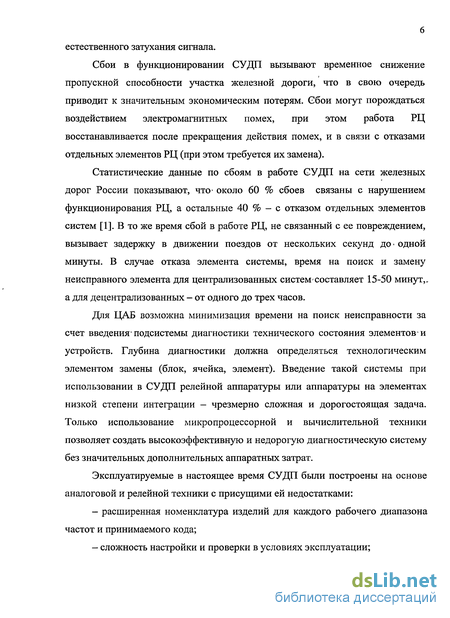

Сбои в функционировании СУДП вызывают временное снижение пропускной способности участка железной дороги, что в свою очередь приводит к значительным экономическим потерям. Сбои могут порождаться воздействием электромагнитных помех, при этом работа РЦ восстанавливается после прекращения действия помех, и в связи с отказами отдельных элементов РЦ (при этом требуется их замена).
Статистические данные по сбоям в работе СУДП на сети железных дорог России показывают, что- около 60 % сбоев связаны с нарушением функционирования РЦ, а остальные 40 % - с отказом отдельных элементов систем [1]. В то же время сбой в работе РЦ, не связанный с ее повреждением, вызывает задержку в движении поездов от нескольких секунд до« одной минуты. В случае отказа элемента системы, время на поиск и замену неисправного элемента для централизованных системсоставляет 15-50 минут,, а для децентрализованных - от одного до трех часов.
Для ЦАБ возможна минимизация времени на поиск неисправности за счет введения-подсистемы диагностики технического состояния элементов и устройств. Глубина диагностики должна определяться технологическим элементом замены (блок, ячейка, элемент). Введение такой системы при использовании в СУДП релейной аппаратуры или аппаратуры на элементах низкой степени интеграции - чрезмерно сложная и дорогостоящая задача. Только использование микропроцессорной и вычислительной техники позволяет создать высокоэффективную и недорогую диагностическую систему без значительных дополнительных аппаратных затрат.
Эксплуатируемые в настоящее время СУДП были построены на основе аналоговой и релейной техники с присущими ей недостатками:
- расширенная номенклатура изделий для каждого рабочего диапазона частот и принимаемого кода;
- сложность настройки и проверки в условиях эксплуатации; - сильная зависимость электрических и временных параметров аппаратуры от внешних климатических условий;

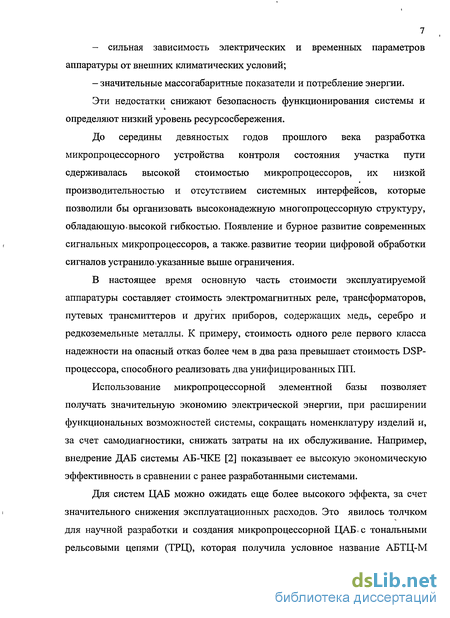

- значительные массогабаритные показатели и потребление энергии.
Эти недостатки снижают безопасность функционирования системы и определяют низкий уровень ресурсосбережения.
До середины девяностых годов прошлого века разработка микропроцессорного устройства контроля состояния участка пути сдерживалась высокой стоимостью микропроцессоров, их низкой производительностью и отсутствием системных интерфейсов, которые позволили бы организовать высоконадежную многопроцессорную структуру, обладающую высокой гибкостью. Появление и бурное развитие современных сигнальных микропроцессоров, а также, развитие теории цифровой обработки сигналов устранило указанные выше ограничения.
В настоящее время основную часть стоимости эксплуатируемой аппаратуры составляет стоимость электромагнитных реле, трансформаторов, путевых трансмиттеров и других приборов, содержащих медь, серебро и редкоземельные металлы. К примеру, стоимость одного реле первого класса надежности на опасный отказ более чем в два раза превышает стоимость DSP-процессора, способного реализовать два унифицированных ПП.
Использование микропроцессорной элементной базы позволяет получать значительную экономию электрической энергии, при расширении функциональных возможностей системы, сокращать номенклатуру изделий и, за счет самодиагностики, снижать затраты на их обслуживание. Например, внедрение ДАБ системы АБ-ЧКЕ [2] показывает ее высокую экономическую эффективность в сравнении с ранее разработанными системами.
Для систем ЦАБ можно ожидать еще более высокого эффекта, за счет значительного снижения эксплуатационных расходов. Это явилось толчком для научной разработки и создания микропроцессорной ЦАБ. с тональными рельсовыми цепями (ТРЦ), которая получила условное название АБТЦ-М (микропроцессорная автоблокировка с централизованным размещением аппаратуры и тональными РЦ).

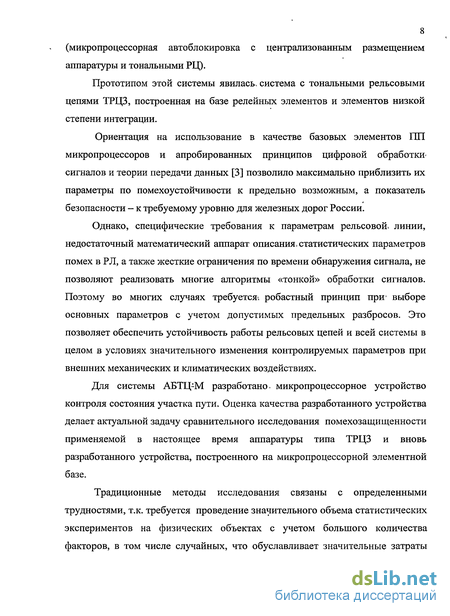

Прототипом этой системы явилась система с тональными рельсовыми цепями ТРЦЗ, построенная на базе релейных элементов и элементов низкой степени интеграции.
Ориентация на использование в качестве базовых элементов ПП микропроцессоров и апробированных принципов цифровой обработки-сигналов и теории передачи данных [3] позволило максимально приблизить их параметры по помехоустойчивости к предельно возможным, а показатель безопасности - к требуемому уровню для железных дорог России.
Однако, специфические требования к параметрам рельсовой» линии, недостаточный математический аппарат описания, статистических параметров помех в РЛ, а также жесткие ограничения по времени обнаружения сигнала, не позволяют реализовать многие алгоритмы «тонкой» обработки сигналов. Поэтому во многих случаях требуется, робастный принцип при1 выборе основных параметров с учетом допустимых предельных разбросов. Это позволяет обеспечить устойчивость работы рельсовых цепей и всей системы в целом в условиях значительного изменения контролируемых параметров при внешних механических и климатических воздействиях.
Для системы АБТЦ-М разработано, микропроцессорное устройство контроля состояния участка пути. Оценка качества разработанного устройства делает актуальной задачу сравнительного исследования помехозащищенности применяемой в настоящее время аппаратуры типа ТРЦЗ и вновь разработанного устройства, построенного на микропроцессорной элементной базе.
Традиционные методы исследования связаны с определенными трудностями, т.к. требуется проведение значительного объема статистических экспериментов на физических объектах с учетом большого количества факторов, в том числе случайных, что обуславлрівает значительные затраты времени и средств. Кроме того, в этом случае затруднен контроль условий проведения экспериментов. В большинстве случаев проведение экспериментов в реальных условиях эксплуатации не представляется возможным, так как может привести к сбоям в работе действующих СИРДП и, как следствие, к нарушению графика движения поездов. Поэтому необходимо применение таких методов исследования, которые позволили бы решить эту задачу с высокой эффективностью и одновременно позволили бы определить потенциальные возможности разработанных принципов построения РЦ.

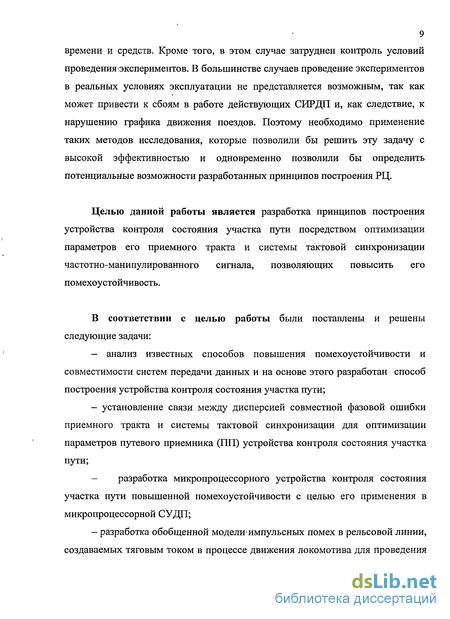

Целью данной работы является разработка принципов построения устройства контроля состояния участка пути посредством оптимизации параметров его приемного тракта и системы тактовой синхронизации частотно-манипулированного сигнала, позволяющих повысить его помехоустойчивость.
В соответствии с целью работы были поставлены и решены следующие задачи:
- анализ известных способов повышения помехоустойчивости и совместимости систем передачи данных и на основе этого разработан способ построения устройства контроля состояния участка пути;
- установление связи между дисперсией совместной фазовой ошибки приемного тракта и системы тактовой синхронизации для оптимизации параметров путевого приемника (1111) устройства контроля состояния участка пути;
- разработка микропроцессорного устройства контроля состояния участка пути повышенной помехоустойчивости с целью его применения в микропроцессорной СУДЕТ;
- разработка обобщенной модели1 импульсных помех в рельсовой линии, создаваемых тяговым током в процессе движения локомотива для проведения сравнительных испытаний на помехоустойчивость микропроцессорного устройства контроля состояния участка пути с прототипом;
- создание имитационной модели стенда и проведение сравнительных исследований помехоустойчивости прототипа и разработанного устройства при воздействии флуктуационньгх, импульсных и синусоидальных помех.
Объектом исследования являются устройство контроля состояния участка пути системы управления движением поездов и его помехоустойчивость.
Предмет исследования составляют метод повышения помехоустойчивости устройства контроля состояния- участка пути и его экспериментальная проверка.

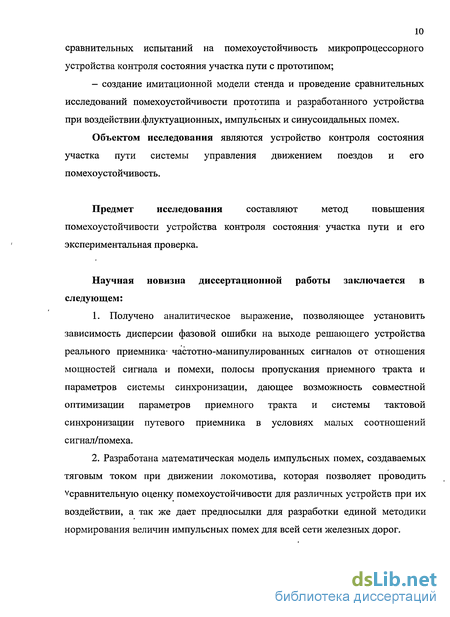

Научная новизна диссертационной работы заключается в следующем:
1. Получено аналитическое выражение, позволяющее установить зависимость дисперсии фазовой ошибки на выходе решающего устройства реального приемника частотно-манипулированных сигналов от отношения мощностей сигнала и помехи, полосы пропускания приемного тракта и параметров системы синхронизации, дающее возможность совместной оптимизации параметров приемного тракта и системы тактовой синхронизации путевого приемника в условиях малых соотношений сигнал/помеха.
2. Разработана математическая модель импульсных помех, создаваемых тяговым током при движении локомотива, которая позволяет проводить
Уравнительную оценку помехоустойчивости для различных устройств при их воздействии, а так же дает предпосылки для разработки единой методики нормирования величин импульсных помех для всей сети железных дорог. 3. Предложена передаточная характеристика петли обратной связи системы фазовой автоподстройки частоты, позволяющая значительно уменьшить время вхождения в режим синхронизма системы тактовой синхронизации по малому числу выборок и обеспечить относительно небольшую фазовую ошибку в режиме синхронизма.
Все основные научные результаты и результаты статистического моделирования на ЭВМ, изложенные в диссертационной работе, получены автором лично.

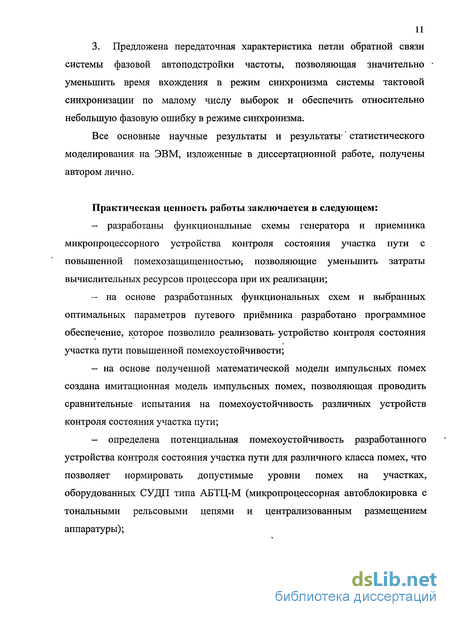

Практическая ценность работы заключается в следующем:
— разработаны функциональные схемы генератора и приемника микропроцессорного устройства контроля состояния участка пути с повышенной помехозащищенностью; позволяющие уменьшить затраты вычислительных ресурсов процессора при их реализации;
- на основе разработанных функциональных схем и выбранных оптимальных параметров путевого приёмника разработано программное обеспечение, которое позволило реализовать, устройство контроля состояния участка пути повышенной помехоустойчивости;
- на основе полученной математической модели импульсных помех создана имитационная модель импульсных помех, позволяющая проводить сравнительные испытания на помехоустойчивость различных устройств контроля состояния участка пути;
— определена потенциальная помехоустойчивость разработанного устройства контроля состояния участка пути для различного класса помех, что позволяет нормировать допустимые уровни помех на участках, оборудованных СУДП типа АБТЦ-М (микропроцессорная автоблокировка с тональными рельсовыми цепями и централизованным размещением аппаратуры); - создано серийно выпускаемое изделие, которое в составе системы АБТЦ-М внедряется на железных дорогах России и стран GHF.

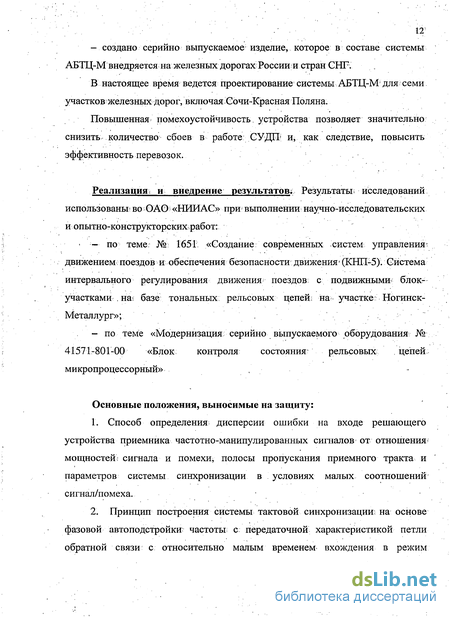

В настоящее время ведется проектирование системы АБТЦ-М для семи участков железных дорог, включая Сочи-Красная Поляна.
Повышенная помехоустойчивость, устройства позволяет значительно снизить количество сбоев в работе; СУДШ и, как следствие, повысить эффективность перевозок.
Реализация и внедрение результатов; Результаты; исследований использованы во ОАО-«НИИАС» при выполнении научно-исследовательских и опытно-конструкторских работ:
— по теме. №: 1651. «Создание современных систем управления1 движением поездов и обеспечения безопасности движения (КНП-5). Система интервального регулирования движения поездов: с подвижными- блок-участками . на/ базе тональных рельсовых цепей; на участке Ногинск-Металлург»;
— по теме «Модернизация серийно выпускаемого оборудования № 41571-801-00 «Блок; контроля состояния рельсовых . цепей; микропроцессорный»
Основные положения, выносимые на защиту:
1. Способ определения дисперсии ошибки на входе решающего устройства приемника частотно-манипулированных сигналов от отношения мощностей; сигнала и помехи, полосы пропускания приемного тракта и параметров системы синхронизации в условиях малых соотношений сигнал/помеха.
2. Принцип построения системы тактовой синхронизации: на основе фазовой автоподстройки частоты; с передаточной характеристикой петли обратной связи с относительно малым временем вхождения в режим синхронизма по малому числу выборок и малой фазовой ошибкой в режиме синхронизма.
3. Принцип построения устройства контроля состояния участка пути повышенной помехоустойчивости.
4. Математическая модель импульсных помех, создаваемых локомотивом в процессе движения.
Основное содержание диссертационной работы опубликовано в 19 печатных работах, включая 13 статей (из них одна статья опубликована в журнале, рекомендованном ВАК), 4 патента на полезную модель, одно свидетельство об официальной регистрации интеллектуального продукта в ФГУП и одно свидетельство об официальной регистрации программы на ЭВМ.
Работа выполнена на кафедре «Автоматика, телемеханика и связь на железнодорожном транспорте» Самарского государственного университета путей сообщения.
