Введение к работе

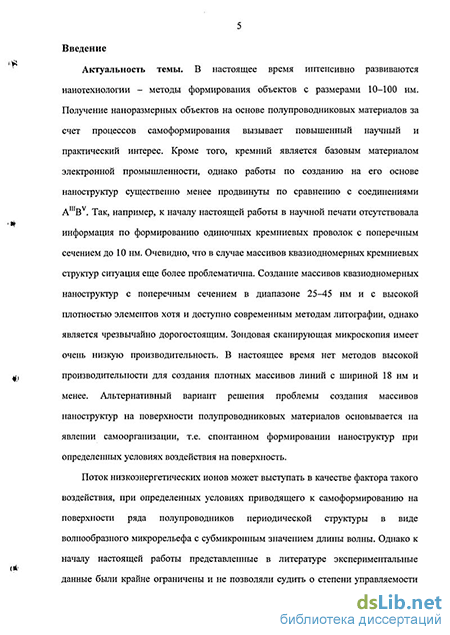

Актуальность проблемы. В настоящее время интенсивно развиваются нанотехнологии - методы формирования объектов с размерами 10-100 нм. Получение наноразмерных объектов на основе полупроводниковых материалов за счет процессов самоформирования вызывает повышенный научный и практический интерес. Несмотря на то, что кремний является базовым материалом электронной промышленности, работы по созданию на его основе наноструктур существенно менее продвинуты по сравнению с соединениями AIHBV. Так, например, к началу настоящей работы в научной печати отсутствовала информация по формированию одиночных кремниевых проволок с поперечным сечением до 10 нм. Очевидно, что в случае массивов квазиодномерных кремниевых структур ситуация еще более проблематична. Создание массивов квазиодномерных наноструктур с поперечным сечением в диапазоне 25-45 нм и с высокой плотностью элементов хотя и доступно современным методам литографии, однако является чрезвычайно дорогостоящим. Зондовая сканирующая микроскопия имеет очень низкую производительность. В настоящее время нет методов высокой производительности для создания плотных массивов линий с шириной 20 нм и менее. Альтернативный вариант решения проблемы создания массивов наноструктур на поверхности полупроводниковых материалов основывается на явлении самоорганизации, т.е. спонтанном формировании наноструктур при определенных условиях воздействия на поверхность.
Поток низкоэнергетических ионов может выступать в качестве фактора такого воздействия, при определенных условиях приводящего к самоформированию на поверхности ряда полупроводников периодической структуры в виде волнообразного микрорельефа с субмикронным значением длины волны. Однако к началу настоящей работы представленные в литературе экспериментальные данные были крайне ограничены и не позволяли судить о степени управляемости процессом образования микрорельефа. Более того, оставался открытым вопрос о существовании волнообразного нанорельефа (ВНР) на кремнии, т.е. о
возможности достижения наномрчадеряаця/гаыигаба (10-100 нм)
БИБЛИОТЕКА \
периода структуры. Низкоэнергетичные ионные пучки представляются достаточно" привлекательным инструментом для нанотехнологии, а задача по созданию с их помощью массивов наноструктур на поверхности кремния за счет процесса самоформирования является новой и актуальной.
Успех решения проблемы определяется степенью управляемости процесса образования ВНР на кремнии. Требуется получение совокупности зависимостей процесса от основных управляющих параметров ионного воздействия: типа ионов; энергии; угла бомбардировки; температуры образца. Только при высокой степени управления процессом формирования периодических наноструктур на кремнии возможна постановка задачи по созданию массивов квазиодномерных структур (кремниевых проволок) на основе материала кремний-на-изоляторе. Одним из принципиальных условий в данном случае должен стать in situ контроль процесса.
Актуальным является не только изучение условий образования волнообразного микро- и нанорельефа, но и детальное исследование таких фундаментальных аспектов взаимодействия с поверхностью кремния низкоэнергетичных химически активных ионов как формирование модифицированного слоя и распыление. Эти процессы играют важную роль в формировании топографии поверхности
Целью работы является экспериментальное исследование процессов взаимодействия ионов кислорода и азота низких энергий с поверхностью кремния, закономерностей образования волнообразных наноструктур на поверхности кремния и на основании этого создание физических основ нелитографических ионно-пучковых методов формирования приборных наноструктур в виде плотных массивов с управляемым периодом.
Для достижения поставленной цели предстояло решить следующие научные задачи:
- провести комплексное сравнение волнообразных наноструктур и процессов их образования на поверхности кремния на основании зависимостей динамики процессов, морфологии, и длины волны наноструктур от типа и энергии ионов, угла ионной бомбардировки и температуры кремния и определить наноструктуру, наиболее перспективную для практических применений;
изучить внутреннее строение наноструктуры на атомном уровне;
исследовать возможность формирования наноструктуры на поверхности слоев аморфного кремния;
исследовать процессы модификации геометрии наноструктуры с помощью плазмохимического и жидкостного травления;
осуществить поиск решения проблемы когерентности волнообразных наноструктур;
разработать модель явления образования волнообразного нанорельефа;
создать прототипы приборов, основанных на использовании волнообразной наноструктуры.
Научная новизна работы состоит в том, что в ней:
-
Впервые разработан нелитографический способ формирования плотных массивов наноструктур различной геометрии, нанопроволок из кристаллического кремния и наномасок из аморфного кремния с управляемым периодом в диапазоне от 25 до 150 нм, основанный на процессе самоформирования волнообразной наноструктуры при распылении кремния ионами азота. Данный процесс может быть осуществлен на заданном микроучастке поверхности кремния. Для наномасок из аморфного кремния достигнуты поперечные размеры нанополосок и зазоров между ними равные 18 нм. Разработан способ переноса волнообразного нанорельефа из слоя аморфного кремния в слои других материалов методами ионного распыления, жидкостного или плазмохимического травления.
-
Впервые получены энергетические, угловые, температурные и дозовые зависимости морфологии, глубины формирования и длины волны волнообразного нанорельефа, инициируемого на поверхности монокристаллического и аморфного кремния бомбардировкой ионами азота, и определена область существования волнообразного нанорельефа на монокристаллическом кремнии в координатах (энергия ионов, угол бомбардировки). Установлено влияние на процесс образования волнообразного нанорельефа давления кислорода в камере образца, электронного облучения, содержания водорода в ионном пучке и шероховатости исходной поверхности.
3 Измерены угловые и энергетические зависимости коэффициента распыления кремния ионами азота и угловые
зависимости состава поверхности в процессе распыления кремния ионами азота.
-
Впервые методом просвечивающей электронной микроскопии установлено внутреннее строение индивидуальных волн волнообразной наноструктуры.
-
Впервые разработаны способы и принципы аппаратуры для формирования когерентных волнообразных наноструктур различной степени когерентности. Высококогерентные структуры с качеством краев линий превосходящим литографическое формируются в определенных режимах на поверхности кремния ленточным пучком ионов азота. Наноструктуры с повышенной когерентностью относительно исходной формируются при помощи предварительной направленной обработки поверхности кремния.
-
На основе волнообразной наноструктуры разработан нелитографический способ периодического легирования канала МОП-транзистора для увеличения крутизны и тока стока транзистора.
Научно-практическая значимость результатов работы:
установленные закономерности процесса образования волнообразного нанорельефа на кремнии позволяют с высокой степенью управляемости и воспроизводимости формировать нанорельеф с требуемой геометрией волны и с заданным периодом в диапазоне от 25 до 150 нм за счет выбора основных параметров процесса - энергии ионов азота, угла бомбардировки и температуры кремния;
процесс образования волнообразного нанорельефа на кремнии, инициируемый бомбардировкой ионами азота, полностью совместим с технологией производства кремниевых интегральных схем и является устойчивым к наличию кислорода в камере образца, электронному облучению, наличию водорода в ионном потоке и шероховатости исходной поверхности, что позволяет осуществлять данный процесс в установках промышленного уровня;
плотные массивы кристаллических кремниевых нанопроволок с сечением около 10 нм могут являться базовой структурой транзисторов на квантовых проволоках и устройств оптоэлектроники;
маски из плотных массивов кремниевых нанополос с шириной в диапазоне от 10 до 75 нм могут применяться для периодического
легирования каналов пленарных кремниевых МОП-транзисторов для увеличения крутизны и тока стока (при этом тип легированных областей канала совпадает с типом легирования истока и стока); маски из когерентных массивов нанополос могут применяться для создания объемных МОП-транзисторов с каналами на основе массивов вертикальных пластин или линий, в том числе и на КНИ;
волнообразный нанорельеф, перенесенный на поверхности стекла или полиимида, может использоваться в качестве ориентирующих подложек для жидких кристаллов в жидкокристаллических экранах;
плотные массивы ленточных наноострий из кристаллического или аморфного кремния могут применяться в качестве электронных эмиттеров в вакуумных и твердотельных приборах;
изготовление поляризаторов видимого оптического диапазона, состоящих из плотных когерентных массивов металлических нанопроволок из алюминия или серебра, на основе масок из плотных массивов нанополос кремния позволит повысить качество поляризаторов за счет уменьшения периода массивов до 100 нм.
Основные положения, выносимые на защиту:
-
Установленные экспериментально закономерности образования волнообразного нанорельефа на поверхности монокристаллического кремния потоками ионов кислорода и азота, включающие энергетические, угловые, температурные и дозовые зависимости морфологии, глубины формирования и длины волны нанорельефа. Область существования волнообразного нанорельефа, инициируемого ионами азота, в координатах (энергия ионов, угол ионной бомбардировки). In situ регистрация стадий образования волнообразного нанорельефа по вторичной электронной и ионно-электронной эмиссии.
-
Результаты исследования внутреннего строения индивидуальных волн волнообразного нанорельефа, инициируемого ионами азота на поверхности монокристаллического кремния, методом просвечивающей электронной микроскопии.
-
Установленные экспериментально закономерности образования волнообразного нанорельефа на поверхности аморфного кремния потоком ионов азота, включающие энергетические и угловые
зависимости морфологии, глубины формирования и длины волны нанорельефа. Способ переноса волнообразного нанорельефа из слоя аморфного кремния на поверхность различных подложек.
-
Экспериментальное доказательство устойчивости процесса образования волнообразного нанорельефа на поверхности кремния потоком ионов азота к давлению кислорода в вакуумной камере, электронному облучению, содержанию водорода в ионном потоке и шероховатости исходной поверхности.
-
Формирование на основе волнообразного нанорельефа массивов периодических кремниевых наноструктур с разной геометрией поперечного сечения и способ формирования кристаллических кремниевых нанопроволок в структуре кремний-на-изоляторе на заданном микроучастке поверхности.
-
Способы формирования когерентных волнообразных наноструктур различной степени упорядоченности и принципы аппаратуры для их осуществления.
-
Способ периодического легирования канала МОП-транзистора для увеличения крутизны и тока стока.
Объем и структура диссертации. Диссертация состоит из введения, семи глав, выводов, трех приложений и списка цитируемой литературы (287 наименований). Объем работы составляет 305 страниц, включая 108 рисунков и 6 таблиц.
