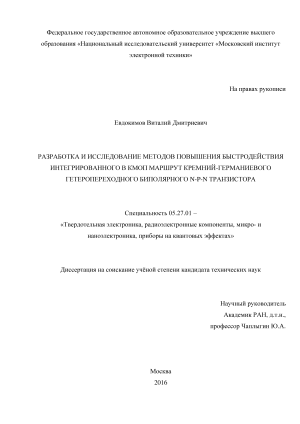

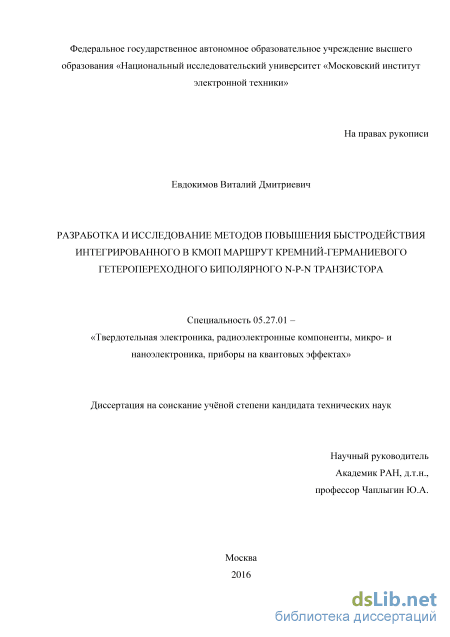

Разработка и исследование методов повышения быстродействия интегрированного в КМОП маршрут кремний-германиевого гетеропереходного биполярного N-P-N транзистора Евдокимов Виталий Дмитриевич

Содержание к диссертации

Введение

Глава 1. Технология SiGe ГБТ и приборы на её основе 10

1.1. Технология SiGe 10

1.2. Существующие конструкции SiGe ГБТ 26

1.3. Масштабирование SiGe ГБТ 36

Выводы к главе 1 41

Глава 2. Выбор моделей для анализа характеристик SiGe ГБТ 42

2.1. Обоснование выбора пакета приборно-технологического моделирования 42

2.2. Выбор технологических моделей 44

2.3. Экспериментальное исследование интегральных структур на этапе калибровки моделей технологических операций формирования SiGe ГБТ 56

2.4. Выбор приборных моделей 65

Выводы к главе 2 75

Глава 3. Исследование конструктивных и технологических особенностей SiGe ГБТ, влияющих на его быстродействие 76

3.1. Методы повышения быстродействия SiGe ГБТ 76

3.2. Анализ базовой конструкции SiGe ГБТ 78

3.3. Масштабирование структуры SiGe ГБТ с повышением быстродействия 82

3.4. Исследование влияния профиля германия в активной базе на быстродействие SiGe ГБТ 93

3.5. Исследование положения профиля бора и возможности снижения его диффузии с применением легирующего углерода 96

3.6. Исследование влияния концентрации и профилей областей коллектора SiGe ГБТ на его быстродействие 103

3.7. Разработка конструкции SiGe ГБТ, позволяющих повысить его быстродействие 106

3.8. Исследование влияния толщины буферного эмиттерного слоя на быстродействие SiGe ГБТ 112

Выводы к главе 3 114

Глава 4. Влияние технологических операций формирования SiGe ГБТ на статические и динамические характеристики КМОП структур 115

4.1. Влияние технологических операций биполярного узла

на конструктивно-технологические характеристики КМОП транзисторов 115

4.2. Выбор приборных моделей для среды симуляции комплементарных полевых транзисторов 121

4.3. Статические характеристики КМОП транзисторов 124

4.4. Динамические характеристики КМОП транзисторов 130

Выводы к главе 4 134

Заключение 135

Список используемых источников 138

• Существующие конструкции SiGe ГБТ
• Экспериментальное исследование интегральных структур на этапе калибровки моделей технологических операций формирования SiGe ГБТ
• Анализ базовой конструкции SiGe ГБТ
• Выбор приборных моделей для среды симуляции комплементарных полевых транзисторов

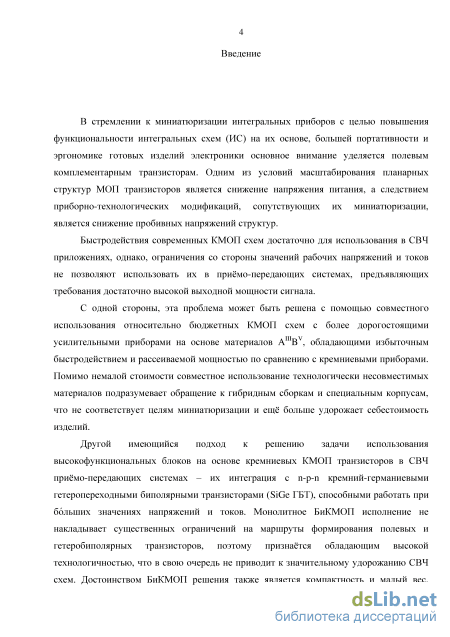

Введение к работе

Актуальность темы исследования. С целью повышения функциональности и быстродействия интегральных схем (ИС) на основе комплементарных МОП (КМОП) транзисторов применяют масштабирование их структур. Для эффективного масштабирования необходимо снижать напряжение питания, поскольку уменьшаются значения пробивных напряжений структур.

Современные КМОП схемы могут использоваться в СВЧ приложениях, однако, ограничения со стороны значений рабочих напряжений и токов не позволяют использовать их в приёмопередающих системах, предъявляющих требования высокой выходной мощности сигнала.

Эта проблема может быть решена с помощью совместного использования относительно бюджетных КМОП схем с более дорогостоящими усилительными приборами на основе материалов A^IIIB^V, обладающими избыточным быстродействием и рассеиваемой мощностью по сравнению с кремниевыми приборами. Помимо немалой стоимости совместное использование технологически несовместимых материалов подразумевает обращение к гибридным сборкам и специальным корпусам, что не соответствует целям миниатюризации и ещё больше удорожает себестоимость изделий.

Альтернативным путём решения задачи использования

высокофункциональных блоков на основе кремниевых КМОП
транзисторов в СВЧ приёмо-передающих системах является их
интеграция с n-p-n кремний-германиевыми гетеропереходными

биполярными транзисторами (SiGe БТ), способными работать при

больших значениях напряжений и токов. Монолитное БиКМОП исполнение не накладывает существенных ограничений на маршруты формирования полевых и гетеробиполярных транзисторов, поэтому признаётся обладающим высокой технологичностью, что в свою очередь не приводит к значительному удорожанию СВЧ схем. Усилительные каскады содержат в своём составе единицы биполярных транзисторов, выполненных на той же подложке и в том же корпусе, что и сотни тысяч МОП транзисторов.

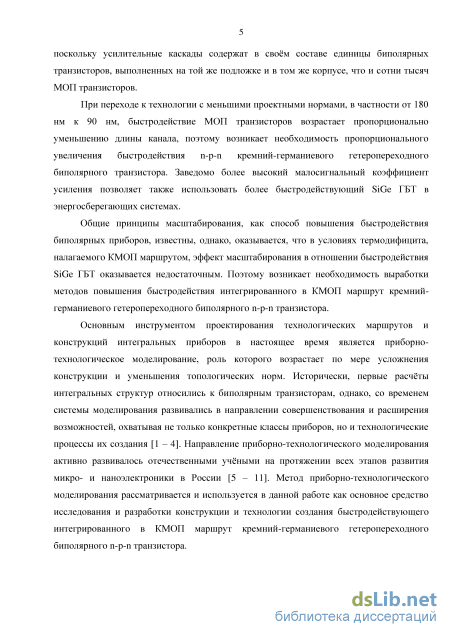

При переходе к технологии с меньшими проектными нормами, в
частности от 180 нм к 90 нм, быстродействие МОП транзисторов
возрастает пропорционально уменьшению длины канала, поэтому
возникает необходимость пропорционального увеличения

быстродействия n-p-n SiGe БТ. Заведомо более высокий

малосигнальный коэффициент усиления позволяет также использовать более быстродействующий SiGe БТ в энергосберегающих системах.

В условиях термодефицита, налагаемого КМОП маршрутом,
эффект масштабирования в отношении быстродействия SiGe БТ

оказывается недостаточным. Поэтому возникает необходимость

выработки методов повышения быстродействия интегрированного в
КМОП маршрут кремний-германиевого гетеропереходного

биполярного n-p-n транзистора.

Метод приборно-технологического моделирования

рассматривается и используется в данной работе как основное средство исследования и разработки конструкции и технологии создания быстродействующего интегрированного в КМОП маршрут кремний-германиевого гетеропереходного биполярного n-p-n транзистора.

Целью диссертационной работы является разработка и

исследование методов повышения быстродействия интегрированного в
КМОП маршрут кремний-германиевого гетеропереходного

биполярного n-p-n транзистора.

Для достижения поставленной цели решались следующие научно-технические задачи:

1. Исследование n-p-n SiGe БТ как объекта приборно-технологического моделирования с целью выявления присущих его структуре эффектов;

2. Калибровка приборно-технологических моделей среды численного моделирования на примере структуры n-p-n SiGe БТ в составе БиКМОП ИС с проектными нормами 180 нм;

3. Исследование влияния вертикального и горизонтального масштабирования структуры SiGe БТ на его быстродействие;

4. Выработка конструктивных и технологических решений, позволяющих повысить быстродействие SiGe БТ при переходе к БиКМОП технологии с суб-100 нм проектными нормами.

Научная новизна:

5. Предложена методика приборно-технологического моделирования наноразмерной структуры n-p-n SiGe гетеропереходного биполярного транзистора в САПР TCAD Sentaurus, учитывающая конструктивно-технологические особенности БиКМОП технологии;

6. С использованием разработанного маршрута приборно-технологического моделирования:

обнаружен эффект повышения быстродействия n-p-n SiGe гетеропереходного биполярного транзистора при увеличении степени легирования его активной базовой области углеродом с концентрацией до (1–2)10²¹ см^-3, обусловленный уменьшением эффективной толщины базы;

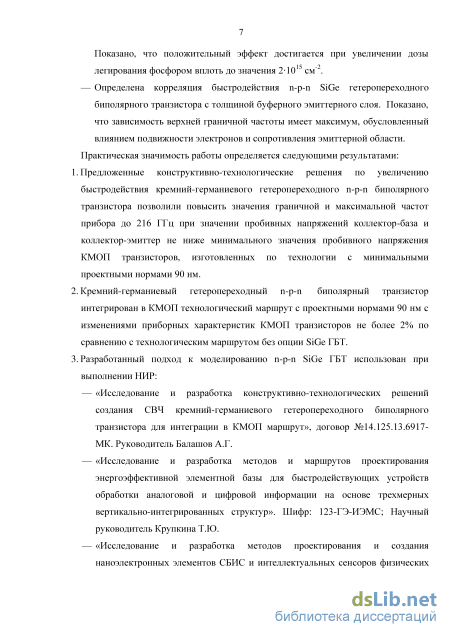

установлена зависимость значений максимальной и граничной частот n-p-n SiGe гетеропереходного биполярного транзистора от уровня легирования глубоко залегающего коллекторного слоя, что вызвано уменьшением объёмного сопротивления тела коллектора за счёт обратной диффузии фосфора; показано, что положительный эффект достигается при увеличении дозы легирования фосфором вплоть до значения 210¹⁵ см^-2;

определена корреляция быстродействия n-p-n SiGe гетеропереходного биполярного транзистора с толщиной буферного эмиттерного слоя; показано, что зависимость верхней граничной частоты имеет максимум, обусловленный влиянием подвижности электронов и сопротивления эмиттерной области.

Практическая значимость работы определяется следующими

результатами:

7. Предложенные конструктивно-технологические решения по увеличению быстродействия кремний-германиевого гетеропереходного n-p-n биполярного транзистора позволили повысить значения граничной и максимальной частот прибора до 216 ц при значении пробивных напряжений коллектор-база и коллектор-эмиттер не ниже минимального значения пробивного напряжения КМОП транзисторов, изготовленных по технологии с минимальными проектными нормами 90 нм;

8. Кремний-германиевый гетеропереходный n-p-n биполярный транзистор интегрирован в КМОП технологический маршрут с проектными нормами 90 нм с изменениями приборных характеристик КМОП транзисторов не более 2% по сравнению с технологическим маршрутом без опции SiGe БТ;

9. Разработанный подход к моделированию n-p-n SiGe БТ использован при выполнении НИР:

— «Исследование и разработка конструктивно-технологических
решений создания СВЧ кремний-германиевого

гетеропереходного биполярного транзистора для интеграции в КМОП маршрут», договор №14.125.13.6917-МК. Руководитель Балашов А. .

«Исследование перспективных типов сверхвысокочастотных приборов, разработка технологических принципов их изготовления (монолитная интегральная схема приёмника на основе кремния-германия для диапазона частот 57-64 ц)». Шифр 2013-24-14-426-0005-001. Руководитель Дмитриев В.А.

«Исследование и разработка технологий элементной базы высокотемпературной микро- и наноэлектроники», соглашение №14.581.21.0007 от 2014 г. Руководитель Чаплыгин Ю.А.

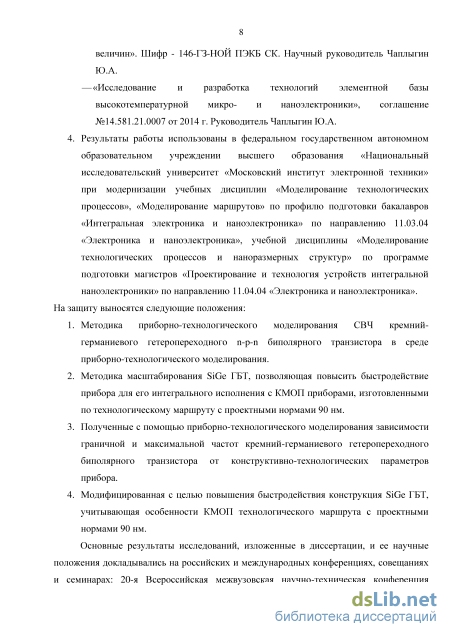

4. Результаты работы использованы в федеральном государственном
автономном образовательном учреждении высшего образования
«Национальный исследовательский университет «Московский

институт электронной техники» при модернизации учебных
дисциплин «Моделирование технологических процессов»,

«Моделирование маршрутов» по профилю подготовки бакалавров
«Интегральная электроника и наноэлектроника» по направлению
11.03.04 «Электроника и наноэлектроника», учебной дисциплины
«Моделирование технологических процессов и наноразмерных
структур» по программе подготовки магистров «Проектирование и
технология устройств интегральной наноэлектроники» по

направлению 11.04.04 «Электроника и наноэлектроника».

На защиту выносятся:

10. Методика приборно-технологического моделирования СВЧ кремний-германиевого гетеропереходного n-p-n биполярного транзистора в среде приборно-технологического моделирования;

11. Методика масштабирования SiGe БТ, позволяющая повысить быстродействие прибора для его интегрального исполнения с КМОП приборами, изготовленными по технологическому маршруту с проектными нормами 90 нм;

12. Полученные с помощью приборно-технологического моделирования зависимости граничной и максимальной частот кремний-германиевого гетеропереходного биполярного транзистора от конструктивно-технологических параметров прибора;

13. Модифицированная с целью повышения быстродействия конструкция SiGe БТ, учитывающая особенности КМОП технологического маршрута с проектными нормами 90 нм.

Апробация результатов. Основные результаты исследований, изложенные в диссертации, и ее научные положения докладывались на российских и международных конференциях, совещаниях и семинарах.

Основные публикации по теме диссертации. Всего по тематике

исследования автором опубликовано 10 работ, в том числе 4 статьи, 3 из которых входят в список ВАК, 5 тезисов докладов, 1 патент на полезную модель.

Структура и объём диссертации. Рукопись диссертации состоит из введения, четырёх глав, заключения, одного приложения, списка использованных источников из 111 наименований. Общий объём рукописи – 148 страниц.

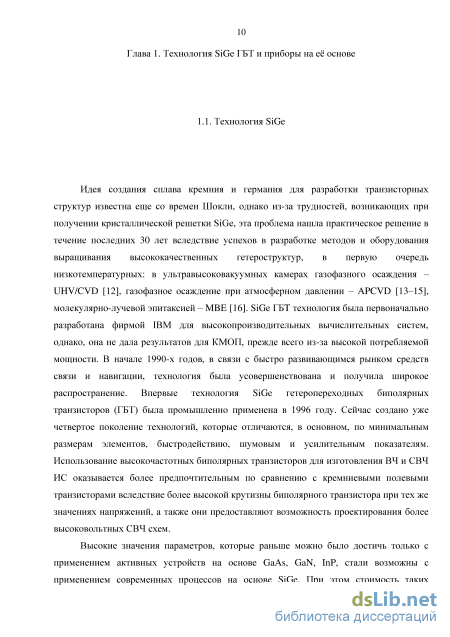

Существующие конструкции SiGe ГБТ

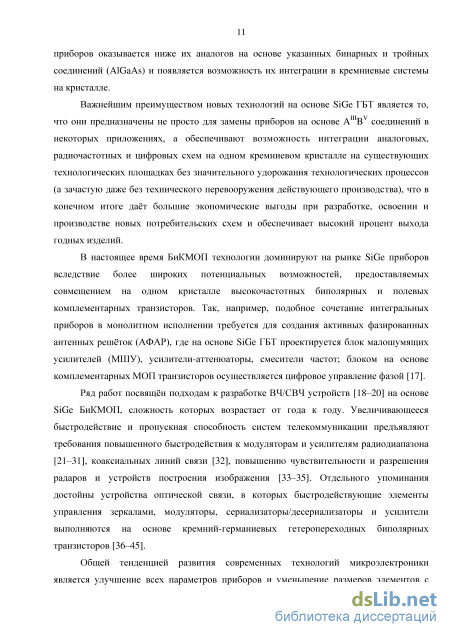

Важнейшим преимуществом новых технологий на основе SiGe ГБТ является то, что они предназначены не просто для замены приборов на основе AIIIBV соединений в некоторых приложениях, а обеспечивают возможность интеграции аналоговых, радиочастотных и цифровых схем на одном кремниевом кристалле на существующих технологических площадках без значительного удорожания технологических процессов (а зачастую даже без технического перевооружения действующего производства), что в конечном итоге даёт большие экономические выгоды при разработке, освоении и производстве новых потребительских схем и обеспечивает высокий процент выхода годных изделий.

В настоящее время БиКМОП технологии доминируют на рынке SiGe приборов вследствие более широких потенциальных возможностей, предоставляемых совмещением на одном кристалле высокочастотных биполярных и полевых комплементарных транзисторов. Так, например, подобное сочетание интегральных приборов в монолитном исполнении требуется для создания активных фазированных антенных решёток (АФАР), где на основе SiGe ГБТ проектируется блок малошумящих усилителей (МШУ), усилители-аттенюаторы, смесители частот; блоком на основе комплементарных МОП транзисторов осуществляется цифровое управление фазой [17].

Ряд работ посвящён подходам к разработке ВЧ/СВЧ устройств [18–20] на основе SiGe БиКМОП, сложность которых возрастает от года к году. Увеличивающееся быстродействие и пропускная способность систем телекоммуникации предъявляют требования повышенного быстродействия к модуляторам и усилителям радиодиапазона [21–31], коаксиальных линий связи [32], повышению чувствительности и разрешения радаров и устройств построения изображения [33–35]. Отдельного упоминания достойны устройства оптической связи, в которых быстродействующие элементы управления зеркалами, модуляторы, сериализаторы/десериализаторы и усилители выполняются на основе кремний-германиевых гетеропереходных биполярных транзисторов [36–45].

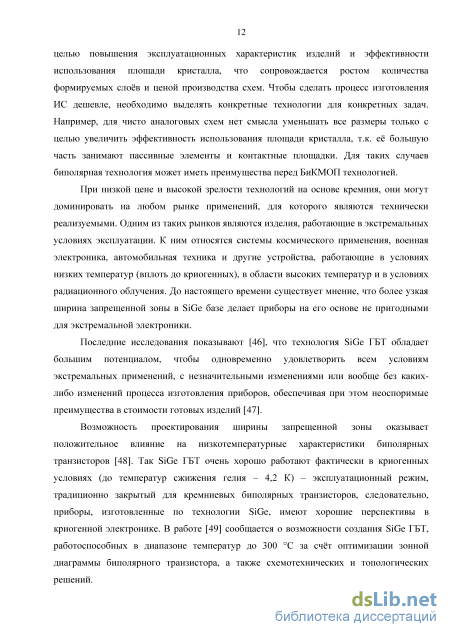

Общей тенденцией развития современных технологий микроэлектроники является улучшение всех параметров приборов и уменьшение размеров элементов с целью повышения эксплуатационных характеристик изделий и эффективности использования площади кристалла, что сопровождается ростом количества формируемых слоёв и ценой производства схем. Чтобы сделать процесс изготовления ИС дешевле, необходимо выделять конкретные технологии для конкретных задач. Например, для чисто аналоговых схем нет смысла уменьшать все размеры только с целью увеличить эффективность использования площади кристалла, т.к. её большую часть занимают пассивные элементы и контактные площадки. Для таких случаев биполярная технология может иметь преимущества перед БиКМОП технологией.

При низкой цене и высокой зрелости технологий на основе кремния, они могут доминировать на любом рынке применений, для которого являются технически реализуемыми. Одним из таких рынков являются изделия, работающие в экстремальных условиях эксплуатации. К ним относятся системы космического применения, военная электроника, автомобильная техника и другие устройства, работающие в условиях низких температур (вплоть до криогенных), в области высоких температур и в условиях радиационного облучения. До настоящего времени существует мнение, что более узкая ширина запрещенной зоны в SiGe базе делает приборы на его основе не пригодными для экстремальной электроники.

Последние исследования показывают [46], что технология SiGe ГБТ обладает большим потенциалом, чтобы одновременно удовлетворить всем условиям экстремальных применений, с незначительными изменениями или вообще без каких-либо изменений процесса изготовления приборов, обеспечивая при этом неоспоримые преимущества в стоимости готовых изделий [47]. Возможность проектирования ширины запрещенной зоны оказывает положительное влияние на низкотемпературные характеристики биполярных транзисторов [48]. Так SiGe ГБТ очень хорошо работают фактически в криогенных условиях (до температур сжижения гелия – 4,2 К) – эксплуатационный режим, традиционно закрытый для кремниевых биполярных транзисторов, следовательно, приборы, изготовленные по технологии SiGe, имеют хорошие перспективы в криогенной электронике. В работе [49] сообщается о возможности создания SiGe ГБТ, работоспособных в диапазоне температур до 300 C за счёт оптимизации зонной диаграммы биполярного транзистора, а также схемотехнических и топологических решений. Одновременно с этим SiGe ГБТ показали хорошую радиационную стойкость. Наблюдаемая деградация коэффициента усиления по току SiGe ГБТ и малосигнальных параметров для гамма-лучей [50], нейтронов [51, 52] и протонов [53] является намного меньшей, чем для традиционных кремниевых биполярных транзисторов (даже для их радиационно-стойких вариантов). Результаты сравнения стойкости к ионизирующему излучению SiGe гетеропереходных биполярных и Si биполярных транзисторов с эпитаксиальной базой, изготовленных по одной технологии, позволяют сделать вывод, что присущая SiGe технологии радиационная стойкость является следствием специфической структуры прибора. С точки зрения радиационной стойкости, структура SiGe ГБТ имеет несколько присущих ей преимуществ: - спейсер эмиттер/база очень тонкий и состоит из композиции оксид/нитрид, - уровень легирования пассивной базы под спейсером эмиттер/база очень высок, что практически ограничивает любые радиационные повреждения этой области, - область активного прибора тонкая ( 200 нм) и, следовательно, общий объем, подверженный повреждению ионизирующими частицами, минимален, - глубокая и мелкая щелевая изоляция, широко используемые в технологии SiGe ИС, минимизируют облучение окисла, которое может внести вклад в увеличение токов утечки р-п переходов.

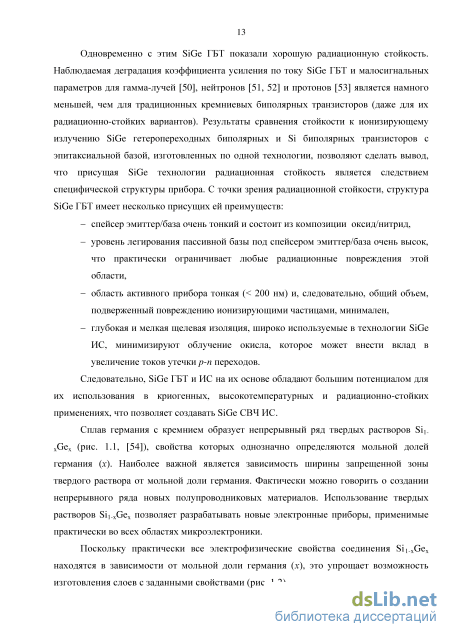

Следовательно, SiGe ГБТ и ИС на их основе обладают большим потенциалом для их использования в криогенных, высокотемпературных и радиационно-стойких применениях, что позволяет создавать SiGe СВЧ ИС.

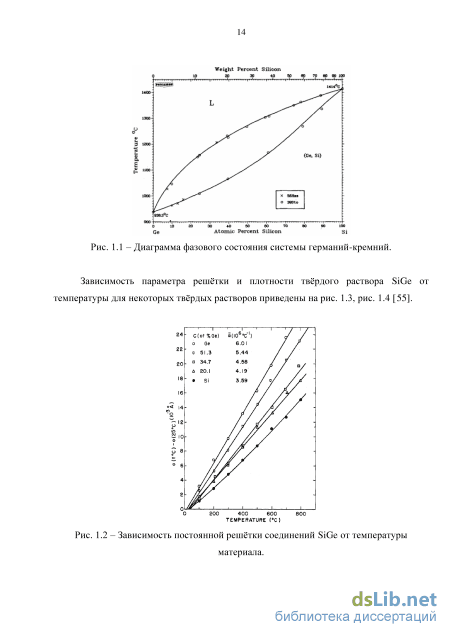

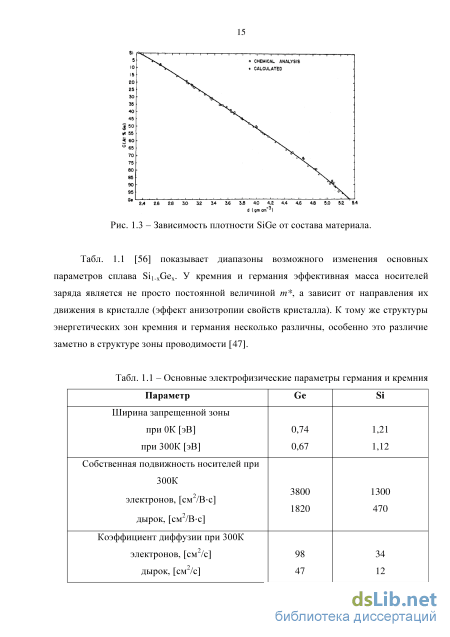

Сплав германия с кремнием образует непрерывный ряд твердых растворов Sib xGex (рис. 1.1, [54]), свойства которых однозначно определяются мольной долей германия (х). Наиболее важной является зависимость ширины запрещенной зоны твердого раствора от мольной доли германия. Фактически можно говорить о создании непрерывного ряда новых полупроводниковых материалов. Использование твердых растворов Si!_xGex позволяет разрабатывать новые электронные приборы, применимые практически во всех областях микроэлектроники.
