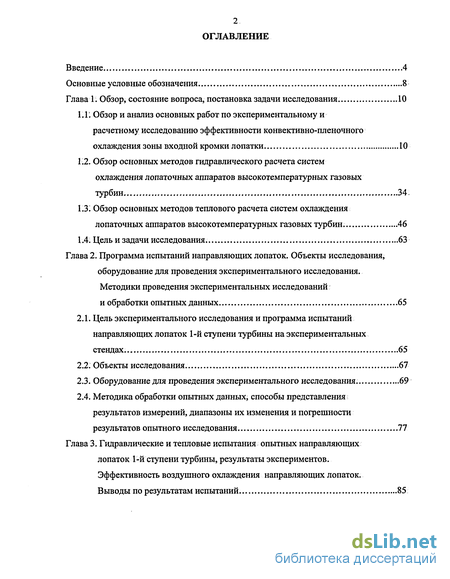

Содержание к диссертации
Введение

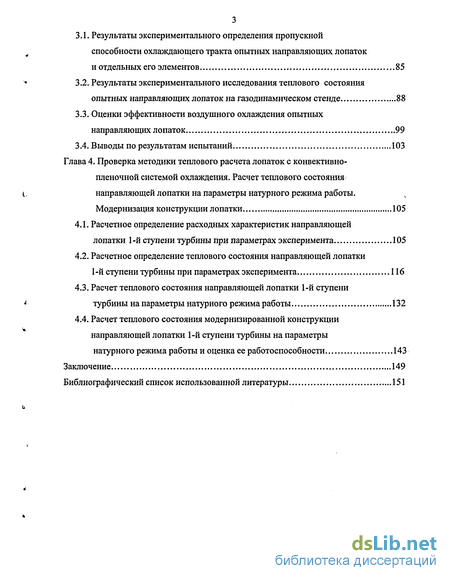

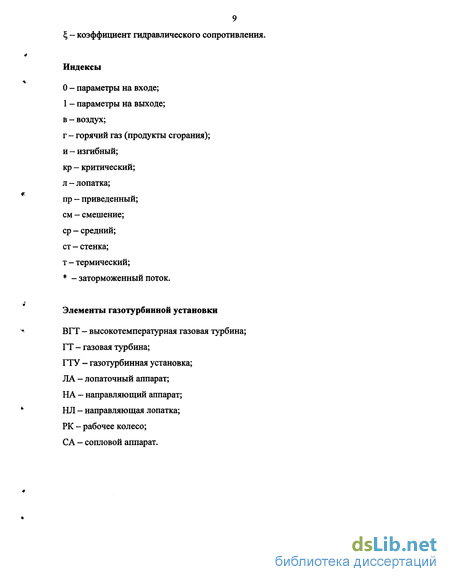

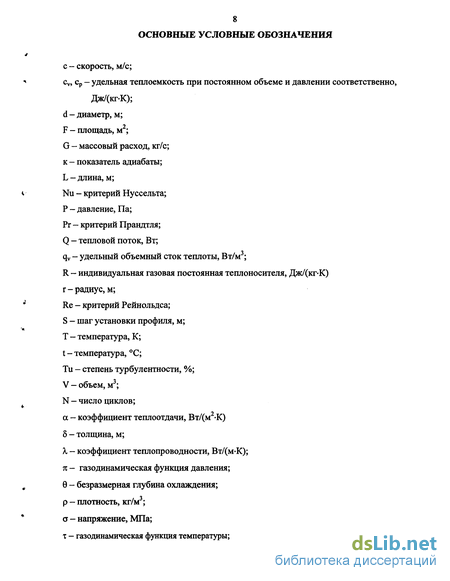

Глава 1. Обзор, состояние вопроса, постановка задачи исследования . 10

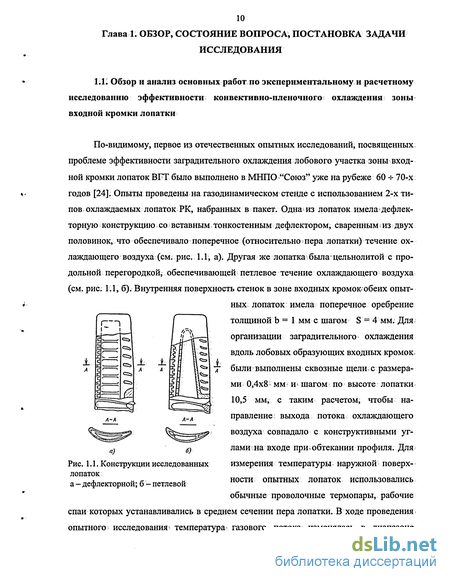

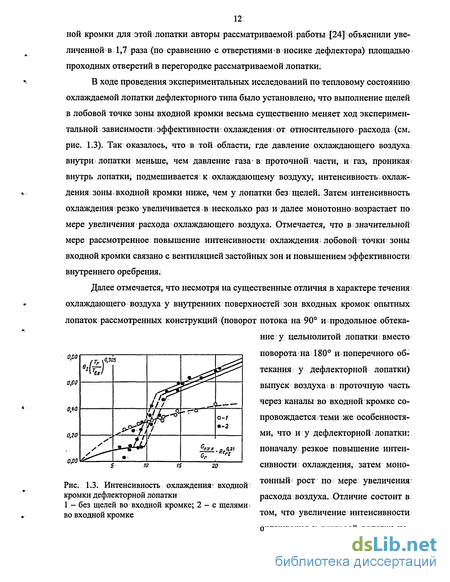

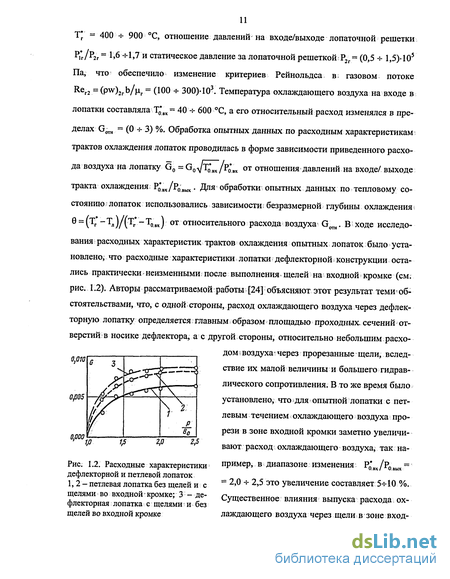

1.11 Обзор и анализ основных работ по экспериментальному и расчетному исследованию эффективности конвективно-пленочного охлаждения зоны входной кромки лопатки 10
1.2. Обзор основных методов гидравлического расчета систем охлаждения лопаточных аппаратов высокотемпературных газовых турбин 34.
1.31 Обзор основных методов теплового расчета систем охлаждения лопаточных аппаратов высокотемпературных газовых турбин. 46
1.4. Цель и задачи исследования. 63
Глава 2. STRONG Программа испытаний направляющих лопаток. Объекты исследования,
оборудование для проведения экспериментального исследования. Методики проведения экспериментальных исследований и обработки опытных данных STRONG 65
2.1. Цель экспериментального исследования и программа испытаний направляющих лопаток 1-й ступени турбины на экспериментальных стендах 65
2.2. Объекты исследования. 67
2.3. Оборудование для проведения экспериментального исследования. 69
2.4. Методика обработки опытных данных, способы представления результатов измерений, диапазоны их изменения и погрешности результатов опытного исследования 77
Глава 3. Гидравлические и тепловые испытания опытных направляющих лопаток 1-й ступени турбины, результаты экспериментов. Эффективность воздушного охлаждения направляющих лопаток. Выводы по результатам испытаний 85
3.1. Результаты экспериментального определения пропускной способности охлаждающего тракта опытных направляющих лопаток и отдельных его элементов 85
3.2. Результаты экспериментального исследования теплового состояния опытных направляющих лопаток на газодинамическом стенде 88
3.3. Оценки эффективности воздушного охлаждения опытных направляющих лопаток 99
3.4. Выводы по результатам испытаний. 103
Глава 4. Проверка методики теплового расчета лопаток с конвективно-пленочной системой охлаждения. Расчет теплового состояния направляющей лопатки на параметры натурного режима работы. Модернизация конструкции лопатки 105
4.1. Расчетное определение расходных характеристик направляющей лопатки 1 -й ступени турбины при параметрах эксперимента 105
4.2. Расчетное определение теплового состояния направляющей лопатки 1-й ступени турбины при параметрах эксперимента 116
4.3. Расчет теплового состояния направляющей лопатки 1-й ступени турбины на параметры натурного режима работы 132
4.4. Расчет теплового состояния модернизированной конструкции направляющей лопатки 1-й ступени турбины на параметры натурного режима работы и оценка ее работоспособности 143
Заключение 149
Библиографический список использованной литературы.
- Обзор основных методов гидравлического расчета систем охлаждения лопаточных аппаратов высокотемпературных газовых турбин
- Оборудование для проведения экспериментального исследования.
- Результаты экспериментального исследования теплового состояния опытных направляющих лопаток на газодинамическом стенде
- Расчетное определение теплового состояния направляющей лопатки 1-й ступени турбины при параметрах эксперимента

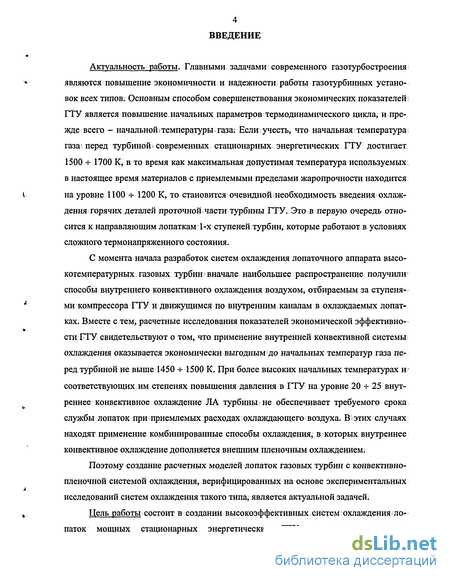

Введение к работе
Актуальность работы. Главными задачами современного газотурбостроения являются повышение экономичности и надежности работы газотурбинных установок всех типов; Основным способом совершенствования экономических показателей; ГТУ является повышение.начальных параметров термодинамического цикла, и прежде всего - начальной і температуры газа; Если; учесть, что начальная температура газа перед турбиной.современных стационарных энергетических ГТУ достигает 1500 -*- 1700 К, в то время как максимальная допустимая температура используемых, в настоящее время материалов с приемлемыми пределами жаропрочности находится на уровне 1100 -?- 1200 К, то становится очевидной необходимость введения охлаждения горячих деталей проточной части турбины ГТУ. Это в первую очередь относится к направляющим лопаткам 1-х ступеней турбин, которые работают в условиях сложного термонапряженного состояния.
С момента начала разработок систем охлаждения лопаточного аппарата высокотемпературных газовых турбин? вначале наибольшее распространение получили способы внутреннего конвективного охлаждения воздухом, отбираемым за ступенями компрессора ГТУ и движущимся по внутренним каналам в охлаждаемых лопатках. Вместе с тем, расчетные исследования показателей экономической эффективности ГТУ свидетельствуют о том, что применение внутренней конвективной системы охлаждения оказывается экономически выгодным до начальных температур газа перед турбиной не выше 1450 -^ 1500 К. При более высоких начальных температурах и соответствующих им степенях повышения давления в ГТУ на уровне 20 + 25 внутреннее конвективное охлаждение ЛА турбины не обеспечивает требуемого срока службы лопаток при приемлемых расходах охлаждающего воздуха. Вэтих случаях находят применение комбинированные способы охлаждения, в которых внутреннее конвективное охлаждение дополняется внешним пленочным охлаждением.
Поэтому создание расчетных моделей лопаток газовых турбин с конвективно-пленочной системой охлаждения, верифицированных на основе экспериментальных исследований систем охлаждения такого типа, является актуальной задачей.
Цель работы состоит в создании высокоэффективных систем охлаждения і лопаток мощных стационарных энергетических ГТУ на основе расчетно-
5 экспериментальных исследований воздушных конвективно-пленочных систем охлаждения НЛ 1-й ступени турбины стационарных энергетических ГТУ. Задачи исследования:
1. Обзор и анализ работ по современным методам гидравлического и теп
лового расчетов систем охлаждения лопаточных аппаратов ВГТ.
Обзор и анализ основных работ по расчетному и экспериментальному исследованию эффективности воздушного конвективно-пленочного охлаждения лобового участка обвода входной кромки лопаток 1-х ступеней ВГТ.
Проведение экспериментальных исследований по определению расходных характеристик как отдельных элементов; так и тракта охлаждения в целом для опытных лопаток направляющего аппарата (НА) 1-й ступени турбины с конвективно-пленочным охлаждением.
Проведение экспериментальных исследований по определению теплового состояния как в условиях чисто заградительного, так и в условиях комбинированного (конвективно-пленочного) воздушного охлаждения опытных лопаток НА 1-й ступени турбины.
5: Разработка комбинированной; с использованием программного комплекса COLD; и коммерческого пакета FLUENT, методики теплового * расчета лопатки НА 1-й ступени ВГТ с воздушным конвективно-пленочным охлаждением.
Тестирование и корректировка разработанной методики по опытным данным тепловых и гидравлических испытаний экспериментальной охлаждаемой НЛ с конвективно-пленочным охлаждением.
Проектирование на базе разработанной методики лопатки НА 1-й ступени ВГТ с начальной температурой газа 1700 К, использующей комбинированное (конвективно-пленочное) охлаждение.

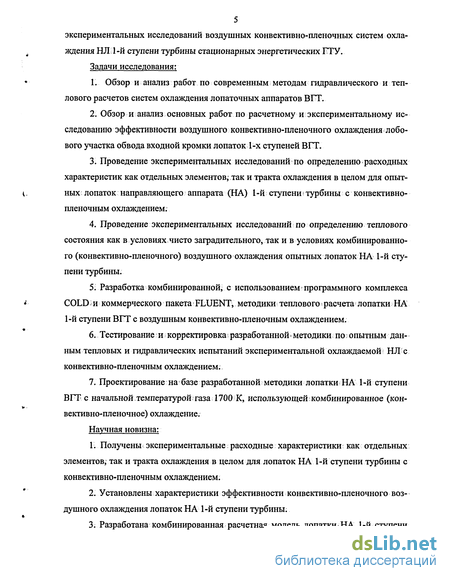

Научная новизна:
Получены экспериментальные расходные характеристики как отдельных элементов, так и тракта охлаждения в целом для лопаток НА 1-й ступени турбины с конвективно-пленочным охлаждением.
Установлены характеристики эффективности конвективно-пленочного воздушного охлаждения лопаток НА 1-й ступени турбины.
Разработана комбинированная расчетная модель лопатки НА 1-й ступени
ВГТ с конвективно-пленочным охлаждением, реализованная-в среде программного комплекса COLD и коммерческого пакета FLUENT, что позволило с требуемой точностью при умеренной затрате вычислительных ресурсов определять тепловое состояние лопатки.
Достоверность результатов и справедливость разработанных методик подтверждаются: результатами наладочных опытов; оценкой точности как результатов -. измерений, так и получаемых опытных данных; совпадением в сопоставимых условиях результатов настоящего исследования с результатами других авторов; совпадением результатов расчетов с экспериментом.

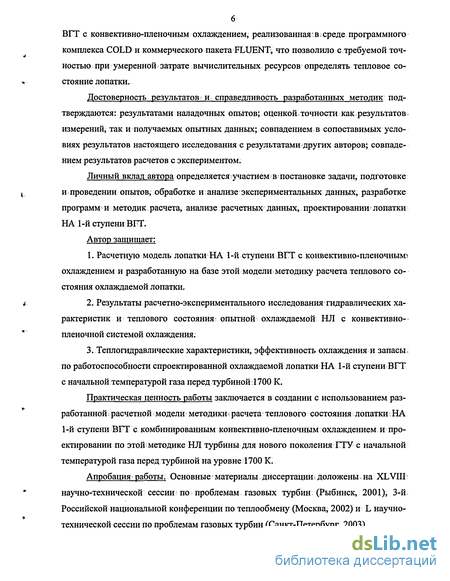

Личный вклад автора определяется участием в постановке задачи, подготовке и проведении опытов, обработке и анализе экспериментальных данных, разработке программ и методик расчета, анализе расчетных данных, проектировании лопатки НА 1-й ступени ВГТ.
Автор защищает:
Расчетную модель лопатки НА 1-й ступени ВГТ с конвективно-пленочным* охлаждением и разработанную на базе этой модели методику расчета теплового состояния охлаждаемой лопатки.
Результаты расчетно-экспериментального исследования гидравлических характеристик и теплового состояния; опытной охлаждаемой НЛ с конвективно-пленочной системой охлаждения.
Теплогидравлические характеристики, эффективность охлаждения и запасы по работоспособности спроектированной охлаждаемой лопатки НА 1-й ступени ВГТ с начальной температурой газа перед турбиной 1700 К.
Практическая ценность работы заключается в создании с использованием разработанной і расчетной модели методики * расчета теплового состояния лопатки; НА 1 -и ступени ВГТ с комбинированным конвективно-пленочным охлаждением и проектировании по этой методике НЛ турбины для нового поколения ГТУ с начальной температурой газа перед турбиной на уровне 1700 К.
Апробация работы. Основные материалы диссертации; доложены на XLVIII научно-технической сессии по проблемам газовых турбин (Рыбинск, 2001), 3-й Российской национальной конференции по теплообмену (Москва, 2002) и L научно-технической сессии по проблемам газовых турбин (Санкт-Петербург, 2003).
*
Публикации. По теме диссертации опубликовано 4 работы.

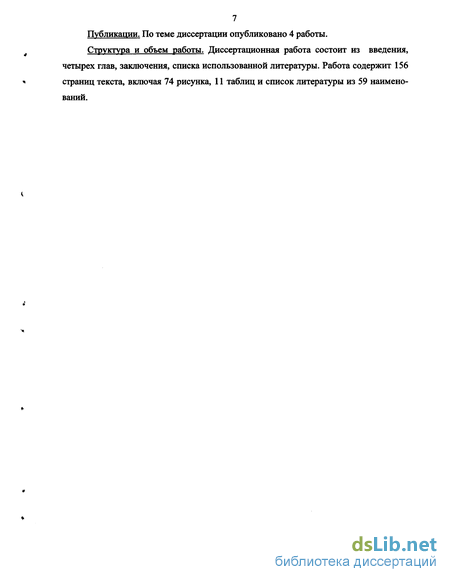

Структура и объем работы. Диссертационная работа состоит из введения, четырех глав, заключения, списка использованной литературы. Работа содержит 156 страниц текста, включая 74 рисунка, 11 таблиц и список литературы из 59 наименований.
Обзор основных методов гидравлического расчета систем охлаждения лопаточных аппаратов высокотемпературных газовых турбин
Задача гидравлического расчета системы охлаждения какой-либо охлаждаемой детали BFT заключается в решении системы уравнений, включающей уравнение баланса расходов для каждого внутреннего узла эквивалентной гидравлической сети для рассматриваемой системы охлаждения и уравнений Бернулли для адиабатического несжимаемого течения газа через какое-либо гидравлическое сопротивление на участке i-j: (р,- + (р-с?)/2) - (Pj + (p.cj)/2)i = -(Р-С2/2), (1.1) которые будучи- переписаны с использованием уравнений неразрывности г для 1т мерного потока G = p-c-f, принимают вид (1.2), т.е; в решении системы: G4 = W P P/ i SG4= i J (1-2) j=t где і, j = 1,2,...n - номера узлов эквивалентной гидравлической сети; mj - количество ветвей (участков) соединенных с i-тым внутренним. узлом сети. Причем количество уравнений 1 -го вида равно количеству ветвей в эквивалентной гидравлической сети, а количество уравнений 2-го вида равно числу внутренних узлов сети [45];
Постановка задачи гидравлического расчета систем охлаждения горячих деталей BET возможна в 2-х вариантах [57]: - проверочный гидравлический расчет, в; котором при заданных геометрических параметрах системы охлаждения определяются расходы охладителя на всех участках тракта охлаждения;; - проектировочный с гидравлический расчет, в котором при і заданном распределении расходов охладителя по всем: участкам тракта охлаждения определяются отдельные геометрические параметры системы охлаждения.
В общем случае при проведении проверочного гидравлического расчета системы охлаждения горячих деталей BFT исходными данными являются [57]: геометрические размеры и конфигурации всех элементов тракта охлаждения, начальные параметры охладителя (его давление и температура) на входе в систему охлаждения, давления в полостях выхода охладителя из каналов тракта охлаждения.
В результате проведения проверочного гидравлического расчета определяют ся: - распределение расходов охладителя по элементам тракта охлаждения; - параметры охладителя (температура и давление) по тракту охлаждения; - гидравлические сопротивления отдельных участков тракта охлаждения. При указанных условиях проведения проверочного гидравлического расчета система уравнении (1.2), описывающая потокораспределение на эквивалентной гидравлической; сети системы охлаждения (при предварительном задании температур охладителя в узлах сети) оказывается замкнутой (число неизвестных р; и Gj.j совпадает с количеством уравнений) и может быть решена тем или иным способом решения систем нелинейных алгебраических уравнений [45]; В практике расчетов систем охлаждения горячих деталей ВГТ наиболее часто используются аналитический метод расчета [57], графо-аналитический метод расчета [57] и численные методы, реализуемые с помощью ЦВМ [6,25].
При аналитическом методе расчета системы (1.2) требуется получить аналитические (в виде формул) выражения для определения; расходов на отдельных ветвях Gj.j и давлений в отдельных узлах pt в зависимости от геометрических размеров каналов трактов; охлаждения, и давления; на входе/выходе Gj.j = f(pBX Рвых) и Рї= f(pBxvPBMx)- По-видимому, вследствие существенной нелинейности исходной системы уравнений (1.2), ее точные аналитические решения возможны лишь для самых примитивных случаев [57]; Что же касается приближенных аналитических решений системы уравнений (1.2), то в отдельных крайне простых случаях эквивалентных гидравлических сетей они могут быть реализованы с приемлемыми затратами по трудоемкости. Так одним из 1-х в ИТТФ в конце 60-х был разработан приближенный аналитический метод гидравлического расчета системы охлаждения, эквивалентная гидравлическая сеть которой представляет из себя последовательное соединение типовых элементов [57]. Основными особенностями рассматриваемого соединения типовых элементов являются следующие: расход охладителя і через; последовательно соединенные элементы остается постоянным: Gj.j = G; суммарные потери давления в m последовательно соединенных элементах равны сумме потерь давления на каждом из них: m m АрЕ = АРІ, = (G2Rm) (c/Pf2\ 1 1 Потери полного давления на каждом элементе последовательного соединения Ару можно выразить через общий расход G по 1-му уравнению системы (1.2): РГ-Р- = Арч = G2RT/2p, (1.3) где р и Т - соответственно статическое давление и температура в некотором характерном сечении.
Аналитический расчет системы последовательно соединенных элементов гидравлической сети при заданном расходе охладителя G, его конечном давлении на выходе из системы р! и геометрических размерах каналов сети следует выполнять в следующем порядке [57]:
1. По заданным размерам и конфигурации конечного элемента для него определяется величина коэффициента гидравлического сопротивления . 2. Для заданных значений р] и G определяется соответствующее значение коэффициента проводимости к. = (1 - )G2RT/2(ptf J .
3. По найденному значению к снимается величина безразмерного статического давления в характерном сечении р; и рассчитывается его абсолютная величина Pi = РІ РІ 4. По статическому давлению в характерном сечении определяется пол ное давление перед данным элементом, т.е. давление на выходе из предпоследнего элемента р = р] + G2RT/2pif2. Затем аналогичным способом производится расчет потерь давления на предпоследнем элементе последовательного соединения, для которого конечным давлением является р], найденное в п. 4, и так до начального элемента в цепочке их последовательного соединения.
