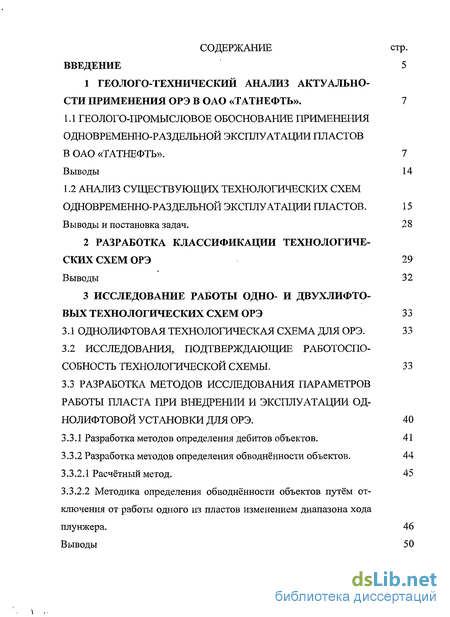

Содержание к диссертации
ВВЕДЕНИЕ 5
1 ГЕОЛОГО-ТЕХНИЧЕСКИЙ АНАЛИЗ АКТУАЛЬНО
СТИ ПРИМЕНЕНИЯ ОРЭ В ОАО «ТАТНЕФТЬ». 7
1.1 ГЕОЛОГО-ПРОМЫСЛОВОЕ ОБОСНОВАНИЕ ПРИМЕНЕНИЯ
ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ЭКСПЛУАТАЦИИ ПЛАСТОВ
В ОАО «ТАТНЕФТЬ». 7
Выводы 14
1.2 АНАЛИЗ СУЩЕСТВУЮЩИХ ТЕХНОЛОГИЧЕСКИХ СХЕМ
ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ЭКСПЛУАТАЦИИ ПЛАСТОВ. 15
Выводы и постановка задач. 28
РАЗРАБОТКА КЛАССИФИКАЦИИ ТЕХНОЛОГИЧЕСКИХ СХЕМ ОРЭ 29 Выводы 32
ИССЛЕДОВАНИЕ РАБОТЫ ОДНО- И ДВУХЛИФТО-
ВЫХ ТЕХНОЛОГИЧЕСКИХ СХЕМ ОРЭ 33
3.1 ОДНОЛИФТОВАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА ДЛЯ ОРЭ. 33
3.2 ИССЛЕДОВАНИЯ, ПОДТВЕРЖДАЮЩИЕ РАБОТОСПО
СОБНОСТЬ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ. 33
3.3 РАЗРАБОТКА МЕТОДОВ ИССЛЕДОВАНИЯ ПАРАМЕТРОВ
РАБОТЫ ПЛАСТА ПРИ ВНЕДРЕНИИ И ЭКСПЛУАТАЦИИ ОД-
НОЛИФТОВОЙ УСТАНОВКИ ДЛЯ ОРЭ. 40
Разработка методов определения дебитов объектов. 41
Разработка методов определения обводнённости объектов. 44
Расчётный метод. 45
Методика определения обводнённости объектов путём отключения от работы одного из пластов изменением диапазона хода плунжера. 46 Выводы 50

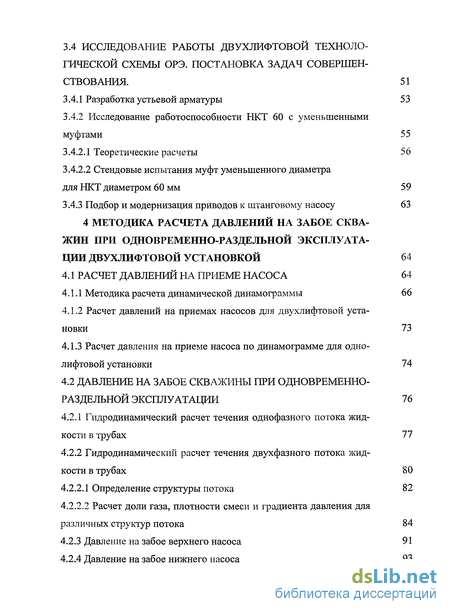

3.4 ИССЛЕДОВАНИЕ РАБОТЫ ДВУХЛИФТОВОЙ ТЕХНОЛО
ГИЧЕСКОЙ СХЕМЫ ОРЭ. ПОСТАНОВКА ЗАДАЧ СОВЕРШЕН
СТВОВАНИЯ. 51
3.4.1 Разработка устьевой арматуры 53
3.4.2 Исследование работоспособности НКТ 60 с уменьшенными
муфтами 55
Теоретические расчеты 56
Стендовые испытания муфт уменьшенного диаметра
для НКТ диаметром 60 мм 59
3.4.3 Подбор и модернизация приводов к штанговому насосу 63
4 МЕТОДИКА РАСЧЕТА ДАВЛЕНИЙ НА ЗАБОЕ СКВА
ЖИН ПРИ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ЭКСПЛУАТА
ЦИИ ДВУХЛИФТОВОЙ УСТАНОВКОЙ 64
4.1 РАСЧЕТ ДАВЛЕНИЙ НА ПРИЕМЕ НАСОСА 64
Методика расчета динамической динамограммы 66
Расчет давлений на приемах насосов для двухлифтовой установки 73
Расчет давления на приеме насоса по динамограмме для одно-лифтовой установки 74
4.2 ДАВЛЕНИЕ НА ЗАБОЕ СКВАЖИНЫ ПРИ ОДНОВРЕМЕННО-
РАЗДЕЛЬНОЙ ЭКСПЛУАТАЦИИ 76
Гидродинамический расчет течения однофазного потока жидкости в трубах 77
Гидродинамический расчет течения двухфазного потока жидкости в трубах 80
Определение структуры потока 82
Расчет доли газа, плотности смеси и градиента давления для различных структур потока 84
Давление на забое верхнего насоса 91
Давление на забое нижнего насоса 93

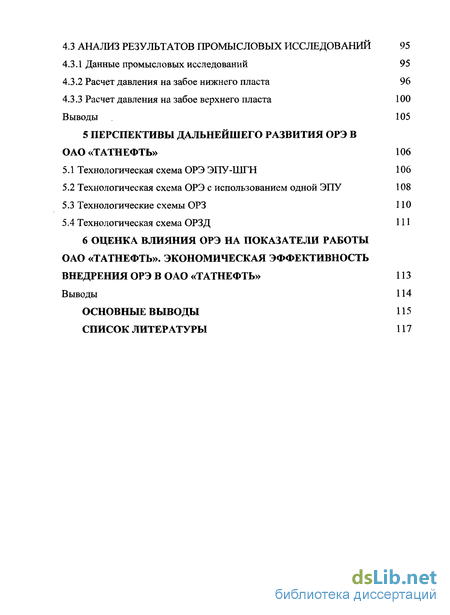

4.3 АНАЛИЗ РЕЗУЛЬТАТОВ ПРОМЫСЛОВЫХ ИССЛЕДОВАНИИ 95
Данные промысловых исследований 95
Расчет давления на забое нижнего пласта 96
Расчет давления на забое верхнего пласта 100 Выводы 105
5 ПЕРСПЕКТИВЫ ДАЛЬНЕЙШЕГО РАЗВИТИЯ ОРЭ В
ОАО «ТАТНЕФТЬ» 106
Технологическая схема ОРЭ ЭПУ-ШГН 106
Технологическая схема ОРЭ с использованием одной ЭПУ 108
Технологические схемы ОРЗ 110
Технологическая схема ОРЗД 111
6 ОЦЕНКА ВЛИЯНИЯ ОРЭ НА ПОКАЗАТЕЛИ РАБОТЫ
ОАО «ТАТНЕФТЬ». ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
ВНЕДРЕНИЯ ОРЭ В ОАО «ТАТНЕФТЬ» 113
Выводы 114
ОСНОВНЫЕ ВЫВОДЫ 115
СПИСОК ЛИТЕРАТУРЫ 117

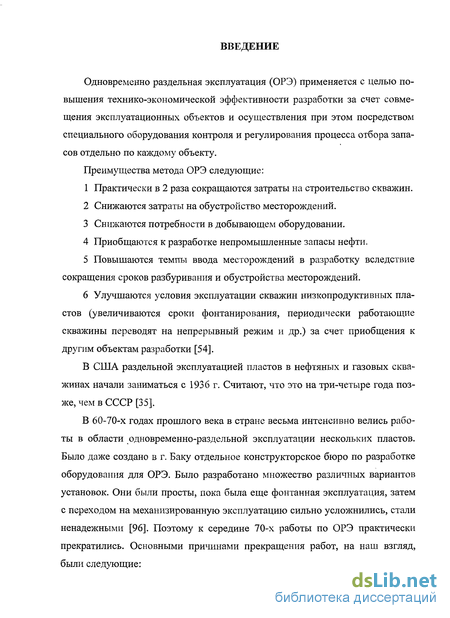

Введение к работе
Одновременно раздельная эксплуатация (ОРЭ) применяется с целью повышения технико-экономической эффективности разработки за счет совмещения эксплуатационных объектов и осуществления при этом посредством специального оборудования контроля и регулирования процесса отбора запасов отдельно по каждому объекту.
Преимущества метода ОРЭ следующие:
Практически в 2 раза сокращаются затраты на строительство скважин.
Снижаются затраты на обустройство месторождений.
Снижаются потребности в добывающем оборудовании.
Приобщаются к разработке непромышленные запасы нефти.
Повышаются темпы ввода месторождений в разработку вследствие сокращения сроков разбуривания и обустройства месторождений.
Улучшаются условия эксплуатации скважин низкопродуктивных пластов (увеличиваются сроки фонтанирования, периодически работающие скважины переводят на непрерывный режим и др.) за счет приобщения к другим объектам разработки [54].
В США раздельной эксплуатацией пластов в нефтяных и газовых скважинах начали заниматься с 1936 г. Считают, что это на три-четыре года позже, чем в СССР [35].
В 60-70-х годах прошлого века в стране весьма интенсивно велись работы в области одновременно-раздельной эксплуатации нескольких пластов. Было даже создано в г. Баку отдельное конструкторское бюро по разработке оборудования для ОРЭ. Было разработано множество различных вариантов установок. Они были просты, пока была еще фонтанная эксплуатация, затем с переходом на механизированную эксплуатацию сильно усложнились, стали ненадежными [96]. Поэтому к середине 70-х работы по ОРЭ практически прекратились. Основными причинами прекращения работ, на наш взгляд, были следующие:

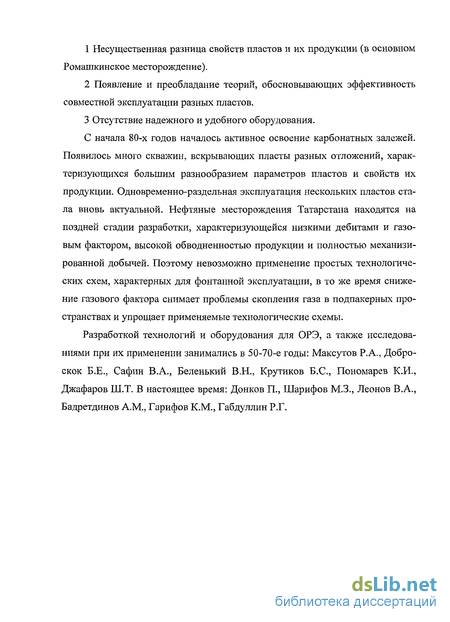

Несущественная разница свойств пластов и их продукции (в основном Ромашкинское месторождение).
Появление и преобладание теорий, обосновывающих эффективность совместной эксплуатации разных пластов.
Отсутствие надежного и удобного оборудования.
С начала 80-х годов началось активное освоение карбонатных залежей. Появилось много скважин, вскрывающих пласты разных отложений, характеризующихся большим разнообразием параметров пластов и свойств их продукции. Одновременно-раздельная эксплуатация нескольких пластов стала вновь актуальной. Нефтяные месторождения Татарстана находятся на поздней стадии разработки, характеризующейся низкими дебитами и газовым фактором, высокой обводненностью продукции и полностью механизированной добычей. Поэтому невозможно применение простых технологических схем, характерных для фонтанной эксплуатации, в то же время снижение газового фактора снимает проблемы скопления газа в подпакерных пространствах и упрощает применяемые технологические схемы.
Разработкой технологий и оборудования для ОРЭ, а также исследованиями при их применении занимались в 50-70-е годы: Максутов Р.А., Добро-скок Б.Е., Сафин В.А., Беленький В.Н., Крутиков Б.С., Пономарев К.И., Джафаров Ш.Т. В настоящее время: Донков П., Шарифов М.З., Леонов В.А., Бадретдинов A.M., Тарифов К.М., Габдуллин Р.Г.
