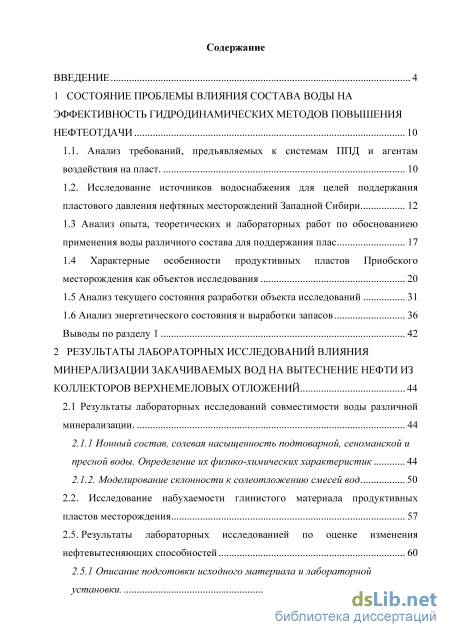

Содержание к диссертации

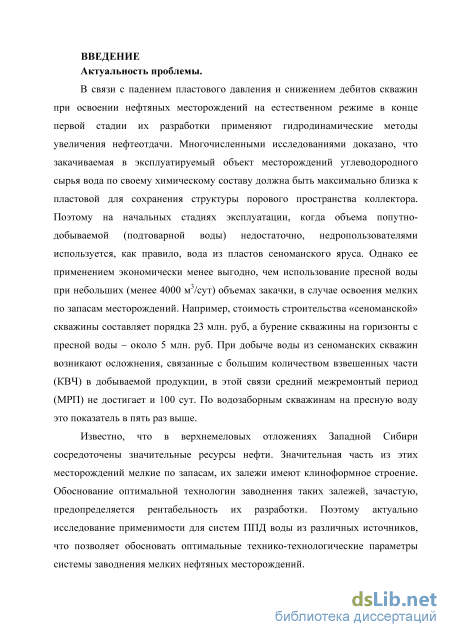

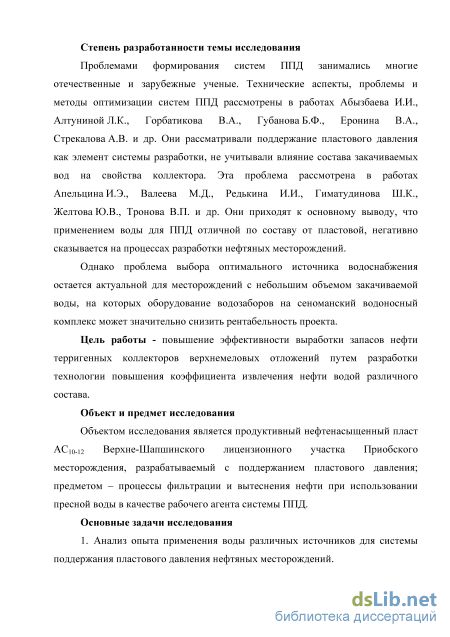

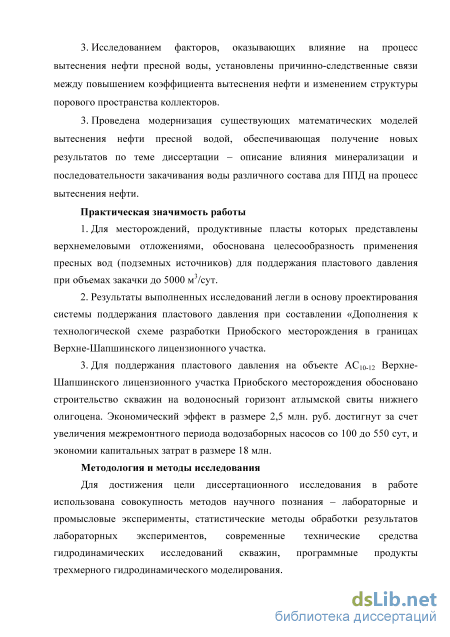

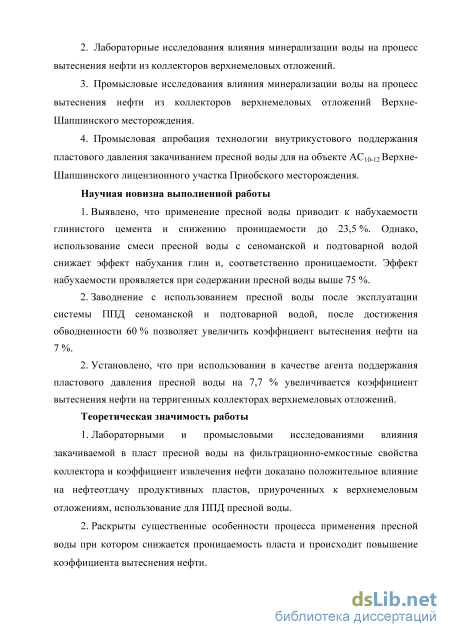

Введение

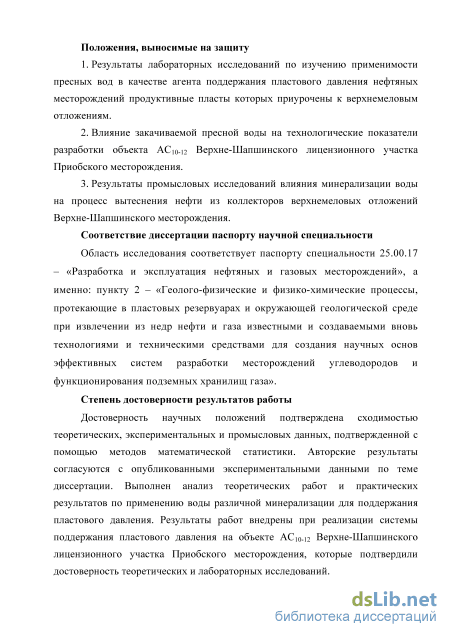

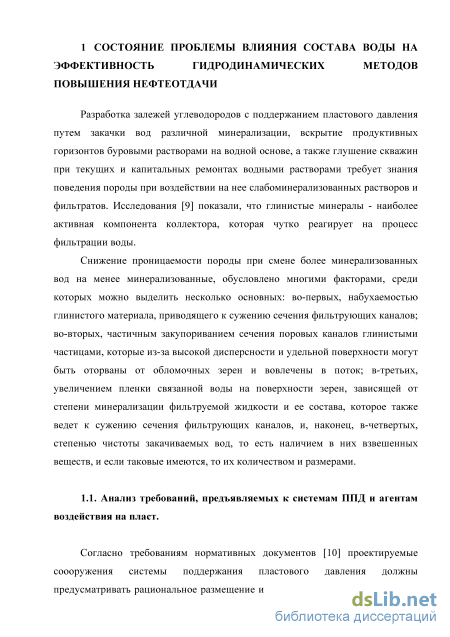

1 Состояние проблемы влияния состава воды на эффективность гидродинамических методов повышения нефтеотдачи 10

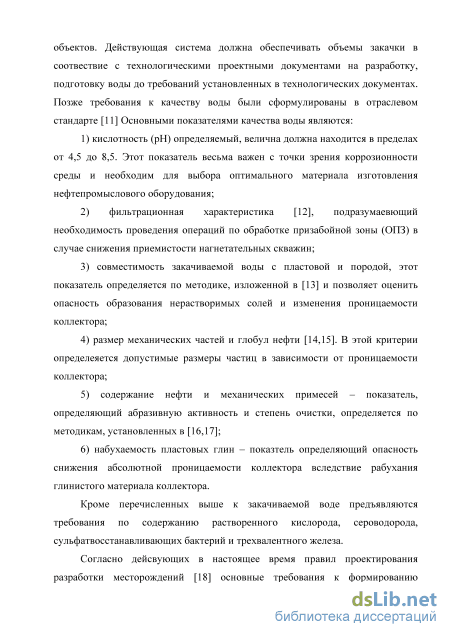

1.1. Анализ требований, предъявляемых к системам ППД и агентам воздействия на пласт 10
1.2. Исследование источников водоснабжения для целей поддержания пластового давления нефтяных месторождений Западной Сибири 12
1.3 Анализ опыта, теоретических и лабораторных работ по обоснованиею применения воды различного состава для поддержания плас 17
1.4 Характерные особенности продуктивных пластов Приобского месторождения как объектов исследования 20
1.5 Анализ текущего состояния разработки объекта исследований 31
1.6 Анализ энергетического состояния и выработки запасов 36
Выводы по разделу 1 42
2 Результаты лабораторных исследований влияния минерализации закачиваемых вод на вытеснение нефти из оллекторов верхнемеловых отложений 44
2.1 Результаты лабораторных исследований совместимости воды различной минерализации 44
2.1.1 Ионный состав, солевая насыщенность подтоварной, сеноманской и пресной воды. Определение их физико-химических характеристик 44
2.1.2. Моделирование склонности к солеотложению смесей вод 50
2.2. Исследование набухаемости глинистого материала продуктивных пластов месторождения 57
2.5. Результаты лабораторных исследованией по оценке изменения нефтевытесняющих способностей 60
2.5.1 Описание подготовки исходного материала и лабораторной установки 60
2.6. Результаты исследования влияния набухаемости на проницаемость пористой среды 67
2.7. Результаты исследования изменения коэффицента вытеснения нефти при закачке воды различных источников 68
Выводы по разделу 2 73
3 Результаты промысловых экспериментов по использованию пресной воды в качестве нефтевытесняющего агента 75
3.1 Результаты гидродинамических исследований добывающих скажин 75
3.2 Результаты гидродинамических исследований нагнетательной скважины, закачивающей пресную воду 80
3.3 Результаты гидродинамических исследований нагнетательных скважин, закачивающих воду сеноманского яруса 83
Выводы по разделу 3 85
Основные выводы и рекомендации 87
Список использованных источников
- Исследование источников водоснабжения для целей поддержания пластового давления нефтяных месторождений Западной Сибири
- Характерные особенности продуктивных пластов Приобского месторождения как объектов исследования
- Исследование набухаемости глинистого материала продуктивных пластов месторождения
- Результаты гидродинамических исследований нагнетательной скважины, закачивающей пресную воду

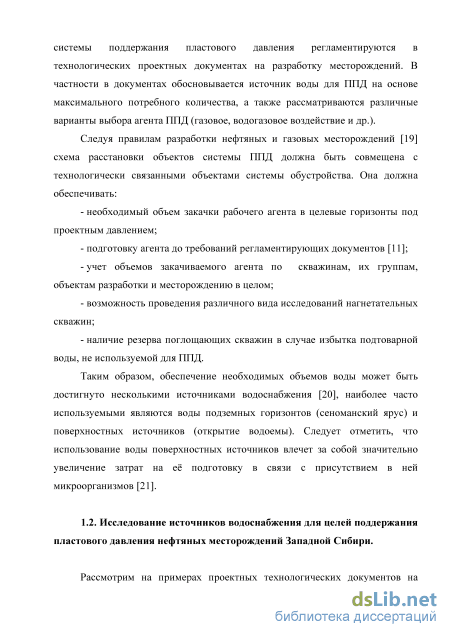

Исследование источников водоснабжения для целей поддержания пластового давления нефтяных месторождений Западной Сибири

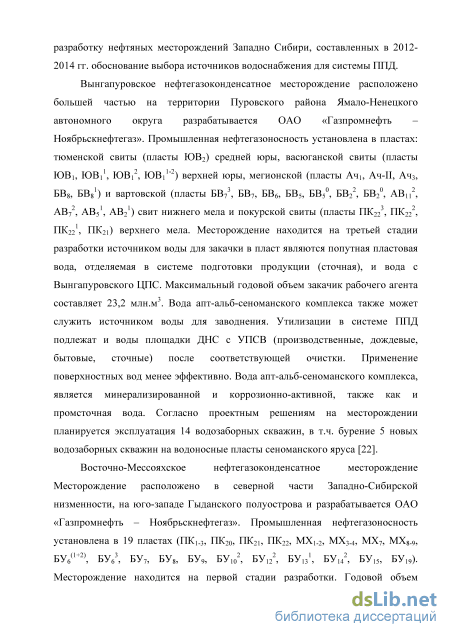

Рассмотрим на примерах проектных технологических документов на разработку нефтяных месторождений Западно Сибири, составленных в 2012-2014 гг. обоснование выбора источников водоснабжения для системы ППД.
Вынгапуровское нефтегазоконденсатное месторождение расположено большей частью на территории Пуровского района Ямало-Ненецкого автономного округа разрабатывается ОАО «Газпромнефть -Ноябрьскнефтегаз». Промышленная нефтегазоносность установлена в пластах: тюменской свиты (пласты ЮВг) средней юры, васюганской свиты (пласты
АВ7 , АВ5 , АВг ) свит нижнего мела и покурской свиты (пласты ПК22 , ПК22 , ПК22 , ПК2і) верхнего мела. Месторождение находится на третьей стадии разработки источником воды для закачки в пласт являются попутная пластовая вода, отделяемая в системе подготовки продукции (сточная), и вода с Вынгапуровского ЦПС. Максимальный годовой объем закачик рабочего агента составляет 23,2 млн.м . Вода апт-альб-сеноманского комплекса также может служить источником воды для заводнения. Утилизации в системе ППД подлежат и воды площадки ДНС с УПСВ (производственные, дождевые, бытовые, сточные) после соответствующей очистки. Применение поверхностных вод менее эффективно. Вода апт-альб-сеноманского комплекса, является минерализированной и коррозионно-активной, также как и промсточная вода. Согласно проектным решениям на месторождении планируется эксплуатация 14 водозаборных скважин, в т.ч. бурение 5 новых водозаборных скважин на водоносные пласты сеноманского яруса [22].
Восточно-Мессояхское нефтегазоконденсатное месторождение Месторождение расположено в северной части Западно-Сибирской низменности, на юго-западе Гыданского полуострова и разрабатывается ОАО «Газпромнефть - Ноябрьскнефтегаз». Промышленная нефтегазоносность установлена в 19 пластах (ПКі_3, ПК20, ПК2Ь ПК22, МХі_2, МХ3.4, МХ7, МХ8.9, БУ6(1+2), БУ63, БУ7, БУ8, БУ9, БУ102, БУ122, БУ13\ БУ142, БУ15, БУ19). Месторождение находится на первой стадии разработки. Годовой объем закачик воды не превышает 100 тыс.м . Для водоснабжения системы ППД запланировано бурение водозаборной скважины. Требуемый среднесуточный дебит водозаборной скважины на этапе ПЭ - 124 м3/сут. Отбор воды предполагается из водоносных пластов сеноманского яруса, для этого предусмотрено бурение 8 водозаборных скважин [23].

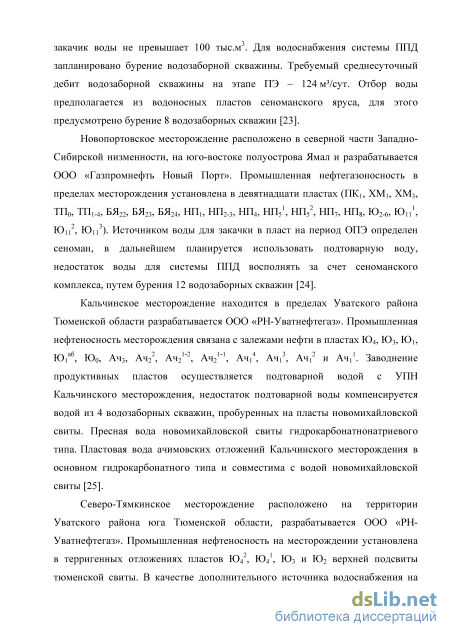

Новопортовское месторождение расположено в северной части Западно-Сибирской низменности, на юго-востоке полуострова Ямал и разрабатывается ООО «Газпромнефть Новый Порт». Промышленная нефтегазоносность в пределах месторождения установлена в девятнадцати пластах (ПКЬ ХМЬ ХМ3, ТПо, ТПн4, БЯ22, БЯ23, БЯ24, НПЬ НП2.3, НП4, НПз1, НП52, НП7, НП8, Ю2.6, Юн1, Юц , Юц ). Источником воды для закачки в пласт на период ОПЭ определен сеноман, в дальнейшем планируется использовать подтоварную воду, недостаток воды для системы ППД восполнять за счет сеноманского комплекса, путем бурения 12 водозаборных скважин [24].
Кальчинское месторождение находится в пределах Уватского района Тюменской области разрабатывается ООО «РН-Уватнефтегаз». Промышленная нефтеносность месторождения связана с залежами нефти в пластах Ю4, Юз, Юі, Юіа , Юо, Ач3, Ач2 , Ач2 " , Ач2 " , Ачі , Ачі , Ачі и Ачі . Заводнение продуктивных пластов осуществляется подтоварной водой с УПН Кальчинского месторождения, недостаток подтоварной воды компенсируется водой из 4 водозаборных скважин, пробуренных на пласты новомихайловской свиты. Пресная вода новомихайловской свиты гидрокарбонатнонатриевого типа. Пластовая вода ачимовских отложений Кальчинского месторождения в основном гидрокарбонатного типа и совместима с водой новомихайловской свиты [25].
Северо-Тямкинское месторождение расположено на территории Уватского района юга Тюменской области, разрабатывается ООО «РН-Уватнефтегаз». Промышленная нефтеносность на месторождении установлена в терригенных отложениях пластов К 4 , К 4 , Юз и Ю2 верхней подсвиты тюменской свиты. В качестве дополнительного источника водоснабжения на месторождении рекомендуется использовать подземные воды апт-альб-сеноманского горизонта. Подземные сеноманские воды обладают лучшими нефтевымывающими свойствами, чем поверхностные. Использование сеноманской воды также препятствует сероводородному заражению нефтяных пластов. В проектном документе предусмотрено бурение двух водозаборных скважин [26].

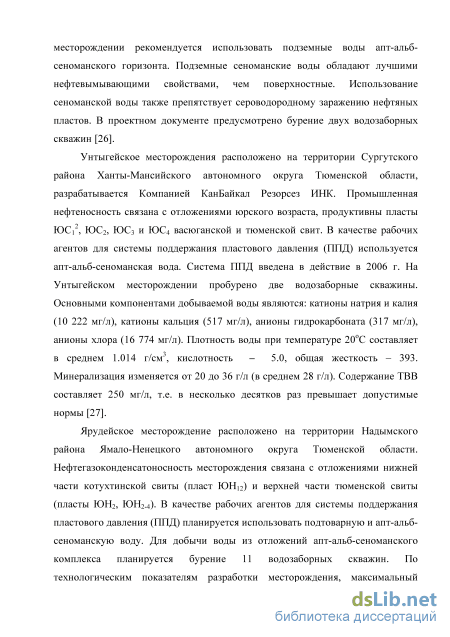

Унтыгейское месторождения расположено на территории Сургутского района Ханты-Мансийского автономного округа Тюменской области, разрабатывается Компанией КанБайкал Резорсез ИНК. Промышленная нефтеносность связана с отложениями юрского возраста, продуктивны пласты ЮСі , ЮСг, ЮСз и ЮС4 васюганской и тюменской свит. В качестве рабочих агентов для системы поддержания пластового давления (ППД) используется апт-альб-сеноманская вода. Система ППД введена в действие в 2006 г. На Унтыгейском месторождении пробурено две водозаборные скважины. Основными компонентами добываемой воды являются: катионы натрия и калия (10 222 мг/л), катионы кальция (517 мг/л), анионы гидрокарбоната (317 мг/л), анионы хлора (16 774 мг/л). Плотность воды при температуре 20С составляет в среднем 1.014 г/см , кислотность - 5.0, общая жесткость - 393. Минерализация изменяется от 20 до 36 г/л (в среднем 28 г/л). Содержание ТВВ составляет 250 мг/л, т.е. в несколько десятков раз превышает допустимые нормы [27].
