Содержание к диссертации

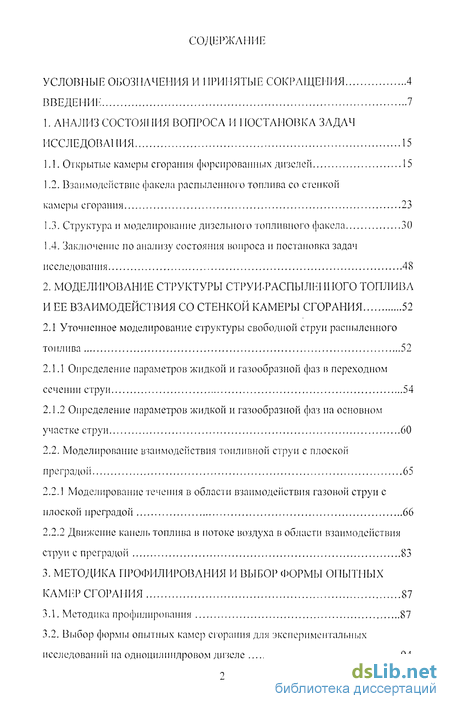

Введение
1. Анализ состояния вопроса и постановка задач исследования 15
1.1. Открытые камеры сгорания форсированных дизелей 15
1.2. Взаимодействие факела распыленного топлива со стенкой камеры сгорания 23
1.3. Структура и моделирование дизельного топливного факела 30
1.4. Заключение по анализу состояния вопроса и постановка задач исследования 48
2. Моделирование структуры струи-распылепиого топлива и ее взаимодействия со стенкой камеры сгорания 52
2.1 Уточненное моделирование структуры свободной струи распыленного топлива 52
2.1.1 Определение параметров жидкой и газообразной фаз в переходном сечении струи 54
2.1.2 Определение параметров жидкой и газообразной фаз на основном участке струи 60
2.2. Моделирование взаимодействия топливной струи с плоской преградой 65
2.2.1 Моделирование течения в области взаимодействия газовой струи с плоской преградой 66
2.2.2 Движение капель топлива в потоке воздуха в области взаимодействия струи с преградой 83
3. Методика профилирования и выбор формы опытных камер сгорания 87
3.1. Методика профилирования 87
3.2. Выбор формы опытных камер сгорания для экспериментальных исследований на одноцилиндровом дизеле 94
4. Методики экспериментальных исследований, экспериментальные установки и измерительная аппаратура 108
4.1. Экспериментальные установки, методика безмоторных исследований процессов топлшюподачи и взаимодействия струй с преградами 108
4.2. Стенд одноцилиндрового дизеля и методика моторных исследований опытных камер сгорания 120
5. Экспериментальные исследования процесса взаимодействия струй со стенкой и параметров одноцилиндрового дизеля с опытными камерами сгорания 130
5.1 Исследования развития топливного факела, взаимодействия струй с плоской преградой и определение параметров топливоподачи 130
5.2 Экспериментальные исследования влияния формы камеры сгорания на показатели одноцилиндрового дизеля 141
5.2.1. Влияние контакта боковой поверхности конуса топливного факела с поверхностью камеры сгорания 141
5.2.2. Влияние распределения воздуха и отраженного топлива в камере сгорания на показатели одноцилиндрового дизеля 146
5.2.3. Изменение показателей одноцилиндрового дизеля при изменении угла наклона периферии днища поршня 154
5.2.4. Влияние изменения длины полета факела до стенки камеры сгорания на показатели одноцилиндрового дизеля 160
Выводы 170
Литература
- Открытые камеры сгорания форсированных дизелей
- Уточненное моделирование структуры свободной струи распыленного топлива
- Выбор формы опытных камер сгорания для экспериментальных исследований на одноцилиндровом дизеле
- Экспериментальные установки, методика безмоторных исследований процессов топлшюподачи и взаимодействия струй с преградами

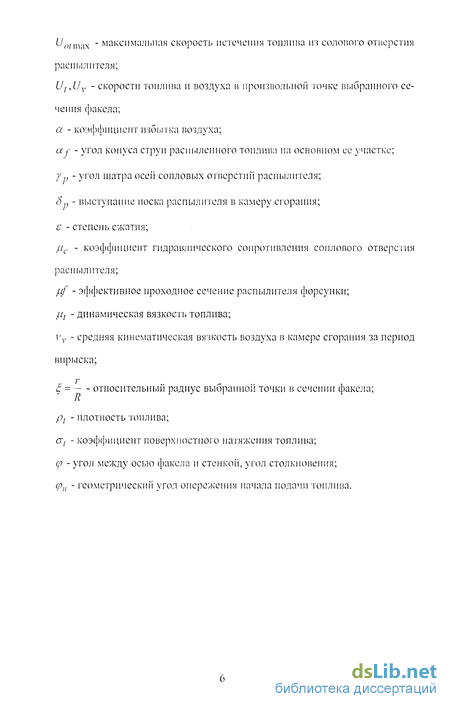

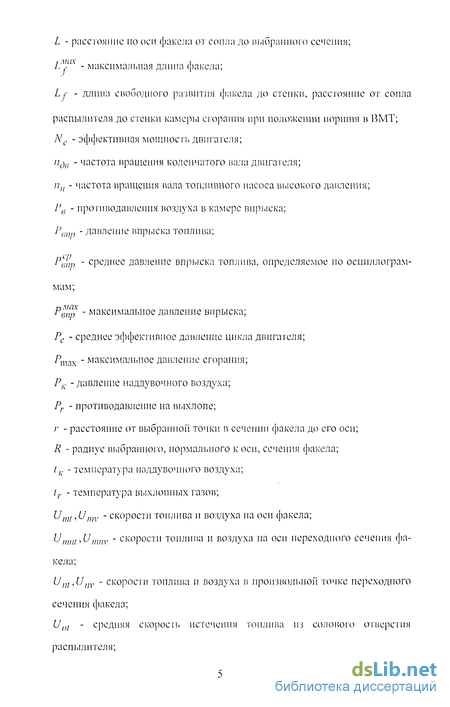

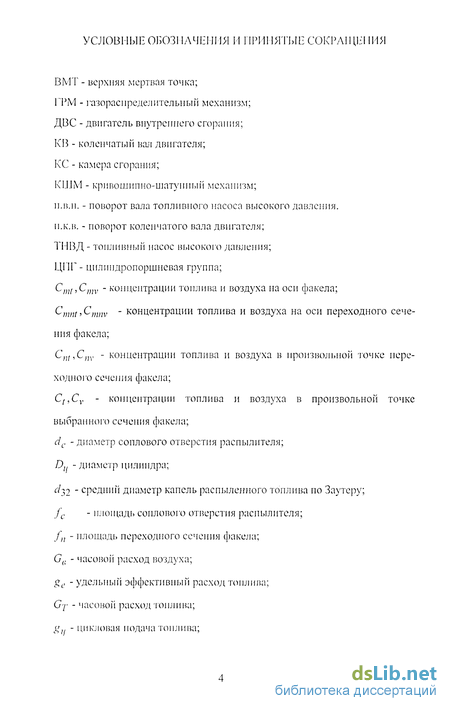

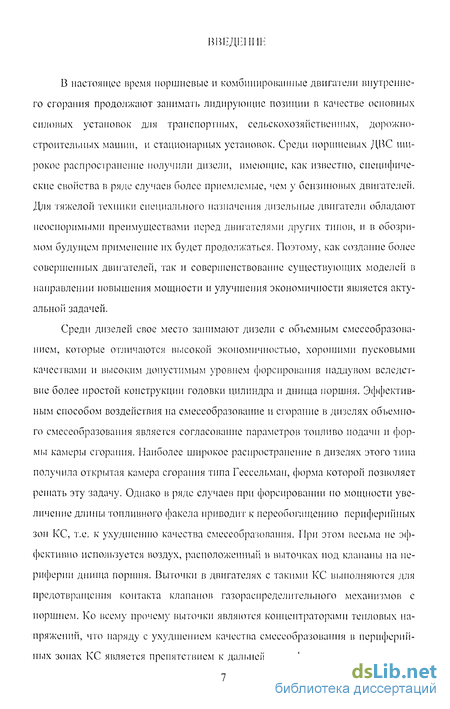

Введение к работе
В настоящее время поршневые и комбинированные двигатели внутреннего сгорания продолжают занимать лидирующие позиции в качестве основных силовых установок для транспортных, сельскохозяйственных, дорожностроительных машин, и стационарных установок. Среди поршневых ДВС широкое распространение получили дизели, имеющие, как известно, специфические свойства в ряде случаев более приемлемые, чем у бензиновых двигателей. Для тяжелой техники специального назначения дизельные двигатели обладают неоспоримыми преимуществами перед двигателями других типов, и в обозримом будущем применение их будет продолжаться. Поэтому, как создание более совершенных двигателей, так и совершенствование существующих моделей в направлении повышения мощности и улучшения экономичности является актуальной задачей.
Среди дизелей свое место занимают дизели с объемным смесеобразованием, которые отличаются высокой экономичностью, хорошими пусковыми качествами и высоким допустимым уровнем форсирования наддувом вследствие более простой конструкции головки цилиндра и днища поршня. Эффективным способом воздействия на смесеобразование и сгорание в дизелях объемного смесеобразования является согласование параметров топливо подачи и формы камеры сгорания. Наиболее широкое распространение в дизелях этого тана получила открытая камера сгорания типа Гсссельман, форма которой позволяет решать эту задачу. Однако в ряде случаев при форсировании но мощности увеличение длины топливного факела приводит к переобогащению периферийных зон КС, т.е. к ухудшению качества смесеобразования. При этом весьма не эффективно используется воздух, расположенный в выточках под клапаны на периферии днища поршня. Выточки в двигателях с такими КС выполняются для предотвращения контакта клапанов газораспределительного механизмов с поршнем. Ко всему прочему выточки являются концентраторами тепловых напряжений, что наряду с ухудшением качества смесеобразования в периферийных зонах КС является препятствием к дальнейшему форсированию дизеля, и усложняет технологию производства. При ликвидации выточек под клапаны в значительной степени увеличивается величина надпопшевого зазора, что приводит к перераспределению воздуха в пространстве сжатия. Необходимость обеспечения заданной степени сжатия влечет за собой изменение формы камеры сгорания и, как следствие, изменение условий смесеобразования. Организация смесеобразования осуществляется путем взаимодействия топливного факела с днищем поршня (иначе - стенкой камеры сгорания), в результате которого происходит отражение факела и распределение топлива в пространстве сжатия. Форма камеры сгорания обеспечивает рациональное распределение воздушного заряда в соответствии с распределением отраженного топлива.
Вопросы выбора рациональной формы (профиля) открытой камеры сгорания с организованным взаимодействием топливного факела со стенкой КС недостаточно изучены. Основным методом выбора формы КС является проведение сравнительных испытаний различных вариантов, весьма трудоемких и дорогостоящих. Поэтому разработка теории и методики профилирования камеры сгорания, на основе которой могут быть получены приемлемые показатели рабочего процесса, является актуальной задачей.

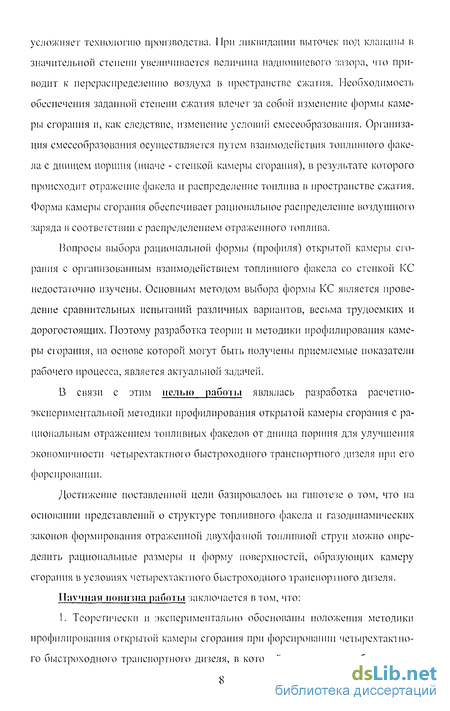

В связи с этим целью работы являлась разработка расчетно-экспериментальной методики профилирования открытой камеры сгорания с рациональным отражением топливных факелов от днища поршня для улучшения экономичности четырехтактного быстроходного транспортного дизеля при его форсировании.
Достижение поставленной цели базировалось на гипотезе о том, что на основании представлений о структуре топливного факела и газодинамических законов формирования отраженной двухфазной топливной струи можно определить рациональные размеры и форму поверхностей, образующих камеру сгорания в условиях четырехтактного быстроходного транспортного дизеля.
Научная новизна работы заключается в том, что:

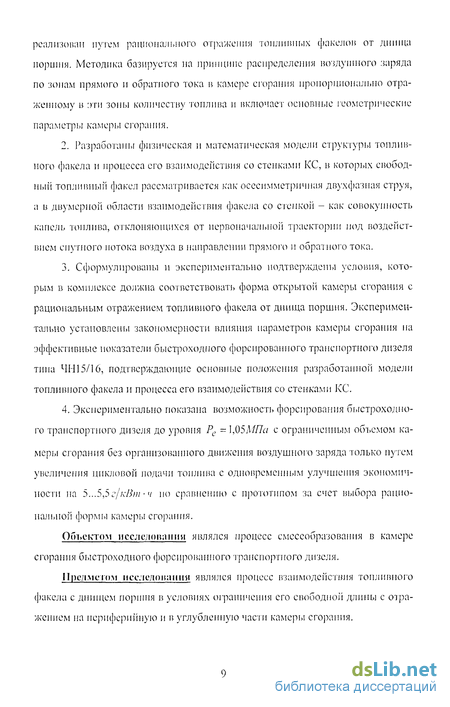

1. Теоретически и экспериментально обоснованы положения методики профилирования открытой камеры сгорания при форсировании четырехтактного быстроходного транспортного дизеля, в которой процесс смесеобразования реализован путем рационального отражения топливных факелов от днища поршня. Методика базируется на принципе распределения воздушного заряда по зонам прямого и обратного тока в камере сгорания пропорционально отраженному в эти зоны количеству топлива и включает основные геометрические параметры камеры сгорания.
2. Разработаны физическая и математическая модели структуры топливного факела и процесса его взаимодействия со стенками КС, в которых свободный топливный факел рассматривается как осесимметричная двухфазная струя, а в двумерной области взаимодействия факела со стенкой - как совокупность капель топлива, отклоняющихся от первоначальной траектории под воздействием спутпого потока воздуха в направлении прямого и обратного тока.
3. Сформулированы и экспериментально подтверждены условия, которым в комплексе должна соответствовать форма открытой камеры сгорания с рациональным отражением топливного факела от днища поршня. Экспериментально установлены закономерности влияния параметров камеры сгорания на эффективные показатели быстроходного форсированного транспортного дизеля типа ЧН15/16, подтверждающие основные положения разработанной модели топливного факела и процесса его взаимодействия со стенками КС.
4. Экспериментально показана возможность форсирования быстроходного транспортного дизеля до уровня Ре = ],05МПа с ограниченным объемом камеры сгорания без организованного движения воздушного заряда только путем увеличения цикловой подачи топлива с одновременным улучшения экономичности на 5...5,5 г/кВт ч по сравнению с прототипом за счет выбора рациональной формы камеры сгорания.
Объектом исследования являлся процесс смесеобразования в камере сгорания быстроходного форсированного транспортного дизеля.
Предметом псе.чел она имя являлся процесс взаимодействия топливного факела с днищем поршня в условиях ограничения его свободной длины с отражением на периферийную и в углубленную части камеры сгорания.
Метод men исследования заключалась в следующем. На основании литературных источников и результатов экспериментов, проведенных в 1 СКБ «Трансдизель» ПО ЧТЗ, выполнен анализ факторов, определяющих процесс смесеобразования в открытой камере сгорания с увеличенным надпоршневым зазором. В качестве определяющего фактора выделен процесс развития топливного факела и его взаимодействия с днищем поршня (со стенкой камеры сгорания). Для уточнения характера этого процесса в условиях транспортных дизелей типа ЧН15/16 и 41115/18 проведен комплекс безмоторных исследований по регистрации развития топливного факела и его взаимодействия с плоской стенкой при впрыске в среду с противодавлением. Параллельно проведена регистрация процесса взаимодействия с преградой газовых стационарных струй и струи распыленной воды при атмосферных условиях. Выявлен общий характер развития отраженного дизельного факела и газовой струи.
На основе теоретического анализа и результатов безмоторных исследований сформулированы положения расчетпо-экспериментальной методики профилирования открытой камеры сгорания быстроходного форсированного транспортного дизеля, разработана модель топливного факела как двухфазной турбулентной струи и процесса его взаимодействия со стенкой камеры сгорания. Модель позволяет проводить сравнительный анализ распределения отраженного топлива по зонам КС при различных расстояниях от сопла форсунки до стенки и углах между осью факела и стенкой камеры сгорания. В качестве исходных данных для расчета по предложенной модели использованы характеристики топливоподачи, определенные экспериментально в ходе безмоторных испытаний.
Посредством разработанной модели определено рациональное сочетание конструктивных параметров камеры сгорания. По результатам этих расчетов спрофилированы опытные КС, экспериментальные исследования которых позволили проверить сформулированные положения методики профилирования. Для расчета размеров камеры сгорания использованы специально разработанные прикладные программы.

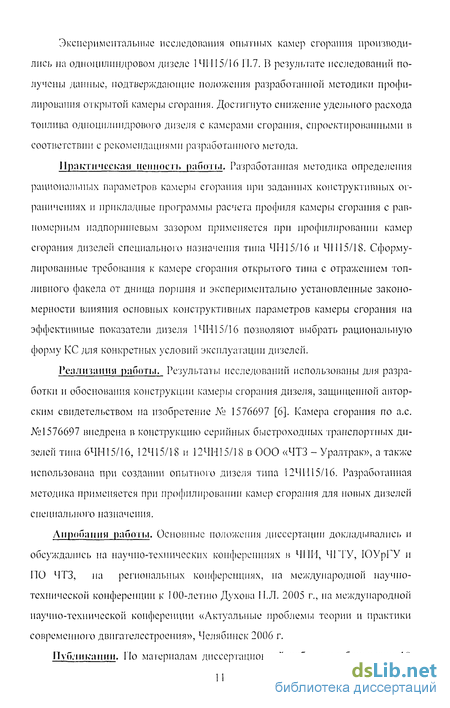

Экспериментальные исследования опытных камер сгорания производились па одноцилиндровом дизеле 141II5/16 II.7. В результате исследовании получены данные, подтверждающие положения разработанной методики профилирования открытой камеры сгорания. Достигнуто снижение удельного расхода топлива одноцилиндрового дизеля с камерами сгорания, спроектированными в соответствии с рекомендациями разработанного метода.
Практическая ценность работы. Разработанная методика определения рациональных параметров камеры сгорания при заданных конструктивных ограничениях и прикладные программы расчета профиля камеры сгорания с равномерным надпорпшевым зазором применяется при профилировании камер сгорания дизелей специального назначения типа ЧН15/16 и 41115/18. Сформулированные требования к камере сгорания открытого типа с отражением топливного факела от днища поршня и экспериментально установленные закономерности влияния основных конструктивных параметров камеры сгорания на эффективные показатели дизеля 1ЧН15/16 позволяют выбрать рациональную форму КС для конкретных условий эксплуатации дизелей.
Реализация работы. Результаты исследований использованы для разработки и обоснования конструкции камеры сгорания дизеля, защищенной авторским свидетельством па изобретение № 1576697 [6]. Камера сгорания по а.с. №1576697 внедрена в конструкцию серийных быстроходных транспортных дизелей типа 6ЧН15/16, 12415/18 и 12ЧН15/18 в ООО «ЧТЗ - Уралтрак», а также использована при создании опытного дизеля типа 12ЧН15/16. Разработанная методика применяется при профилировании камер сгорания для новых дизелей специального назначения.
Апробация работы. Основные положения диссертации докладывались и обсуждались на научно-технических конференциях в ЧПИ, 41 ТУ, ЮУрГУ и ПО 4ТЗ, на региональных конференциях, на международной научно-технической конференции к 100-летию Духова II.Л. 2005 г., на международной научно-технической конференции «Актуальные проблемы теории и практики современного двигателестроения», Челябинск 2006 г.
Публикации. По материалам диссертационной работы опубликовано работ и получено 3 авторских свидетельства на изобретение.

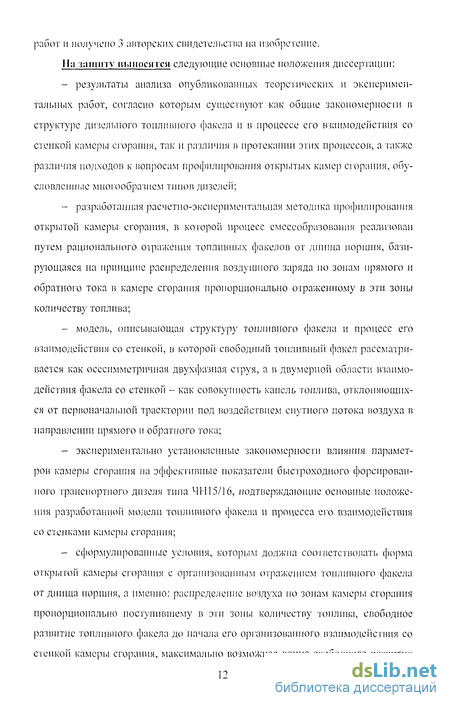

На защиту выносится следующие основные положения диссертации:
- результаты анализа опубликованных теоретических и экспериментальных работ, согласно которым существуют как общие закономерности в структуре дизельного топливного факела и в процессе его взаимодействия со стенкой камеры сгорания, так и различия в протекании этих процессов, а также различия подходов к вопросам профилирования открытых камер сгорания, обусловленные многообразием типов дизелей;
- разработанная расчетно-эксперпментальная методика профилирования открытой камеры сгорания, в которой процесс смесеобразования реализован путем рационального отражения топливных факелов от днища поршня, базирующаяся на принципе распределения воздушного заряда по зонам прямого и обратного тока в камере сгорания пропорционально отраженному в эти зоны количеству топлива;
- модель, описывающая структуру топливного факела и процесс его взаимодействия со стенкой, в которой свободный топливный факел рассматривается как осесимметричная двухфазная струя, а н двумерной области взаимодействия факела со стенкой - как совокупность капель топлива, отклоняющихся от первоначальной траектории под воздействием спутного потока воздуха в направлении прямого и обратного тока;
- экспериментально установленные закономерности влияния параметров камеры сгорания на эффективные показатели быстроходного форсированного транспортного дизеля типа 41-115/16, подтверждающие основные положения разработанной модели топливного факела и процесса его взаимодействия со стенками камеры сгорания;
- сформулированные условия, которым должна соответствовать форма открытой камеры сгорания с организованным отражением топливного факела от днища поршня, а именно: распределение воздуха по зонам камеры сгорания пропорционально поступившему в эти зоны количеству топлива, свободное развитие топливного факела до начала его организованного взаимодействия со стенкой камеры сгорания, максимально возможная длина свободного развития факела до стенки камеры сгорания, а также результаты экспериментальных исследовании, подтверждающих эффективность соблюдения этих условий;
- результаты экспериментальных исследований на одноцилиндровом дизеле 141115/16 его эффективных показателей в зависимости от конструктивных параметров камеры, которые подтверждают основные положения разработанной модели.
Материалы по указанным вопросам изложены в настоящей диссертационной работе, состоящей из пяти глав и приложения.
В первой главе проанализированы результаты исследовании, посвященных вопросам выбора формы камеры сгорания форсированных дизелей с объемным смесеобразованием. Представлен обзор существующих моделей топливного факела и процесса его взаимодействия со стенкой камеры сгорания, проанализированы результаты исследования этих процессов по доступным отечественным и зарубежным источникам. Сформулированы задачи исследования.
Во второй главе представлена предлагаемая модель топливного факела и процесса его взаимодействия со стенкой камеры сгорания.
В третьеіі главе изложена методика профилирования открытой камеры сгорания с рационально организованным взаимодействием факела с днищем поршня, представлены результаты расчетов и выбора сочетания конструктивных параметров камеры сгорания. Приведены конструкции опытных КС и мотивация их выбора.
В четвертой главе приведено описание экспериментальных установок, использованных при безмоторных и моторных исследованиях, методик проведения экспериментов, применявшейся измерительной техники.
В пятой главе представлены результаты безмоторных исследований топливной аппаратуры, развития и взаимодействия со стенкой топливного факела, струи распыленной воды и газовых струй. Представлены результаты сравнительных моторных испытаний опытных камер сгорания и их анализ.
Выводы и рекомендации по результатам исследований изложены в конце диссертации. В приложение 1 вынесены формулы, выведенные для определения геометрических размеров области взаимодействия струи распыленного то плива со стенкой. В приложении 2 представлены эскизы камер сгорания, спроектированные автором для опытных вариантов дизелей типа ЧІП5/16 и ЧН15/18.
Автор выражает благодарность коллегам по отраслевой научно-исследовательской лаборатории транспортных дизелей 41ІИ - ЮУрГУ и коллективу ГСКБ «Трансдизель» ПО ЧТЗ за содействие и помощь в проведении исследований.
