Введение к работе

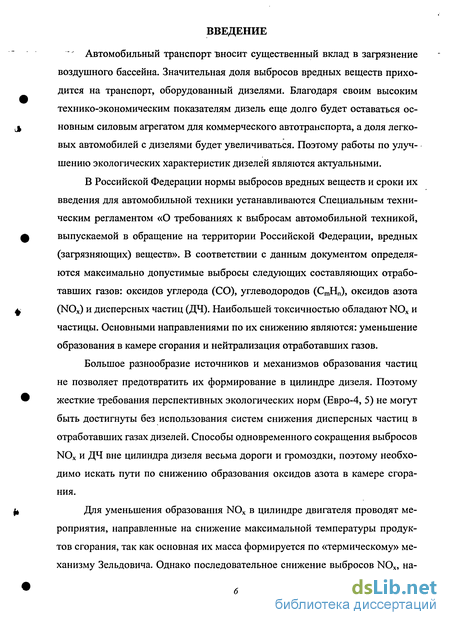

Автомобильный транспорт "вносит существенный вклад в загрязнение воздушного бассейна. Значительная доля выбросов вредных веществ приходится на транспорт, оборудованный дизелями. Благодаря своим высоким технико-экономическим показателям дизель еще долго будет оставаться основным силовым агрегатом для коммерческого автотранспорта, а доля легковых автомобилей с дизелями будет увеличиваться. Поэтому работы по улучшению экологических характеристик дизелей являются актуальными.
В Российской Федерации нормы выбросов вредных веществ и сроки их введения для автомобильной техники устанавливаются Специальным техническим регламентом «О требованиях к выбросам автомобильной техникой, выпускаемой в обращение на территории Российской Федерации, вредных (загрязняющих) веществ». В соответствии с данным документом определяются максимально допустимые выбросы следующих составляющих отработавших газов: оксидов углерода (СО), углеводородов (CmHn), оксидов азота (NOx) и дисперсных частиц (ДЧ). Наибольшей токсичностью обладают NOx и частицы. Основными направлениями по их снижению являются: уменьшение образования в камере сгорания и нейтрализация отработавших газов.
Большое разнообразие источников и механизмов образования частиц не позволяет предотвратить их формирование в цилиндре дизеля. Поэтому жесткие требования перспективных экологических норм (Евро-4, 5) не могут быть достигнуты без использования систем снижения дисперсных частиц в отработавших газах дизелей. Способы одновременного сокращения выбросов NOx и ДЧ вне цилиндра дизеля весьма дороги и громоздки, поэтому необходимо искать пути по снижению образования оксидов азота в камере сгорания.
Для уменьшения образования NOx в цилиндре двигателя проводят мероприятия, направленные на снижение максимальной температуры продуктов сгорания, так как основная их масса формируется по «термическому» механизму Зельдовича. Однако последовательное снижение выбросов NOx, на-
блюдаемое в последние годы, может привести к повышению вклада «быстро-- -го» и «N2O» механизмов, поскольку воздействие температуры на лих не столь значимо. Поэтому для разработки эффективных мер по дальнейшему уменьшению образования NOx в камере сгорания перспективного дизеля необходимо оценить значимость этих механизмов.
Это определяет актуальность исследований, выполненных в данной работе.

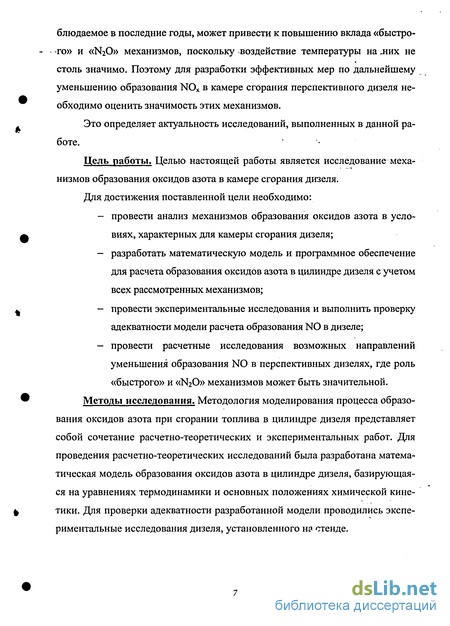

Цель работы. Целью настоящей работы является исследование механизмов образования оксидов азота в камере сгорания дизеля.
Для достижения поставленной цели необходимо:
провести анализ механизмов образования оксидов азота в условиях, характерных для камеры сгорания дизеля;
разработать математическую модель и программное обеспечение для расчета образования оксидов азота в цилиндре дизеля с учетом всех рассмотренных механизмов;
провести экспериментальные исследования и выполнить проверку адекватности модели расчета образования NO в дизеле;
провести расчетные исследования возможных направлений уменьшения образования NO в перспективных дизелях, где роль «быстрого» и «N20» механизмов может быть значительной.
Методы исследования. Методология моделирования процесса образования оксидов азота при сгорании топлива в цилиндре дизеля представляет собой сочетание расчетно-теоретических и экспериментальных работ. Для проведения расчетно-теоретических исследований была разработана математическая модель образования оксидов азота в цилиндре дизеля, базирующаяся на уравнениях термодинамики и основных положениях химической кинетики. Для проверки адекватности разработанной модели проводились экспериментальные исследования дизеля, установленного на стенде.

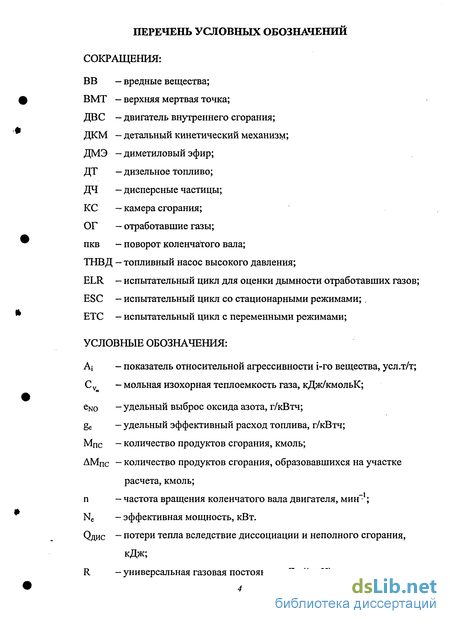

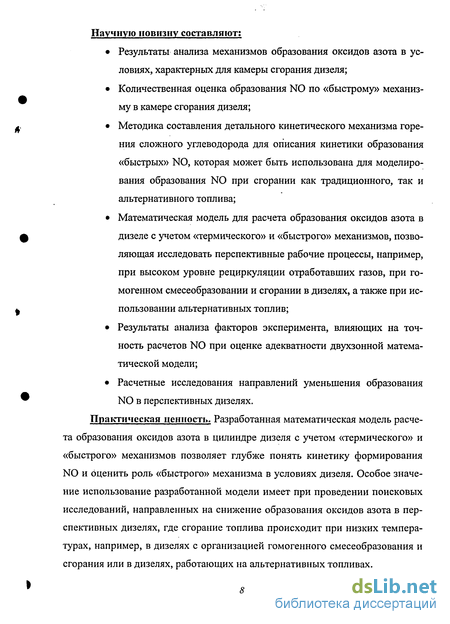

Научную новизну составляют;
Результаты анализа механизмов образования оксидов азота в условиях, характерных для камеры сгорания дизеля;
Количественная оценка образования N0 по «быстрому» механизму в камере сгорания дизеля;
Методика составления детального кинетического механизма горения сложного углеводорода для описания кинетики образования «быстрых» N0, которая может быть использована для моделирования образования N0 при сгорании как традиционного, так и альтернативного топлива;
Математическая модель для расчета образования оксидов азота в дизеле с учетом «термического» и «быстрого» механизмов, позволяющая исследовать перспективные рабочие процессы, например, при высоком уровне рециркуляции отработавших газов, при гомогенном смесеобразовании и сгорании в дизелях, а также при использовании альтернативных топлив;
Результаты анализа факторов эксперимента, влияющих на точность расчетов N0 при оценке адекватности двухзонной математической модели;
Расчетные исследования направлений уменьшения образования NO в перспективных дизелях.
Практическая ценность. Разработанная математическая модель расчета образования оксидов азота в цилиндре дизеля с учетом «термического» и «быстрого» механизмов позволяет глубже понять кинетику формирования NO и оценить роль «быстрого» механизма в условиях дизеля. Особое значение использование разработанной модели имеет при проведении поисковых исследований, направленных на снижение образования оксидов азота в перспективных дизелях, где сгорание топлива происходит при низких температурах, например, в дизелях с организацией гомогенного смесеобразования и сгорания или в дизелях, работающих на альтернативных топливах.

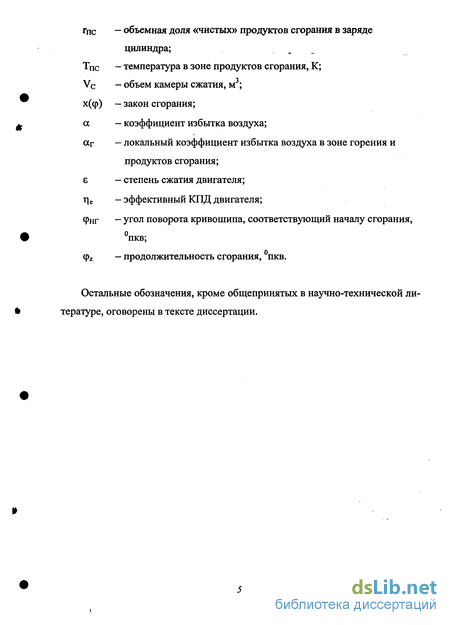

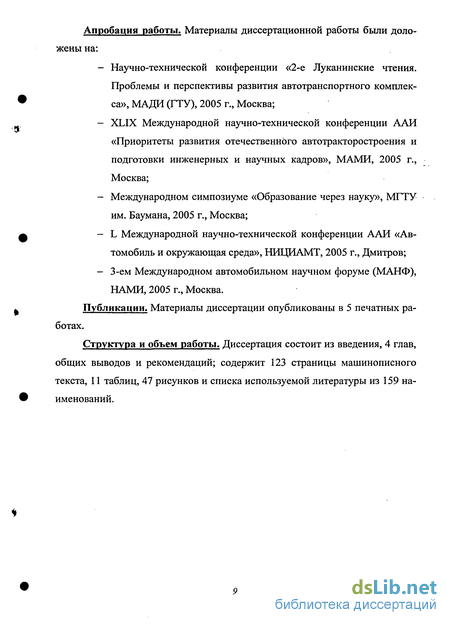

Апробация работы. Материалы диссертационной работы были доложены на:
Научно-технической конференции «2-е Луканинские чтения. Проблемы и перспективы развития автотранспортного комплекса», МАДИ (ГТУ), 2005 г., Москва;
XLIX Международной научно-технической конференции ААИ «Приоритеты развития отечественного автотракторостроения и подготовки инженерных и научных кадров», МАМИ, 2005 г., Москва;
Международном симпозиуме «Образование через науку», МГТУ им. Баумана, 2005 г., Москва;
L Международной научно-технической конференции ААИ «Автомобиль и окружающая среда», НИЦИАМТ, 2005 г., Дмитров;
3-ем Международном автомобильном научном форуме (МАНФ), НАМИ, 2005 г., Москва.
Публикации. Материалы диссертации опубликованы в 5 печатных работах.
Структура и объем работы. Диссертация состоит из введения, 4 глав, общих выводов и рекомендаций; содержит 123 страницы машинописного текста, 11 таблиц, 47 рисунков и списка используемой литературы из 159 наименований.

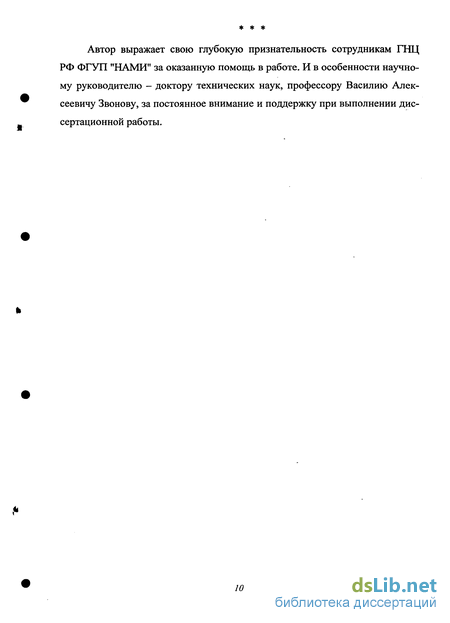

Автор выражает свою глубокую признательность сотрудникам ГНЦ РФ ФГУП "НАМИ" за оказанную помощь в работе. И в особенности научному руководителю - доктору технических наук, профессору Василию Алексеевичу Звонову, за постоянное внимание и поддержку при выполнении диссертационной работы.

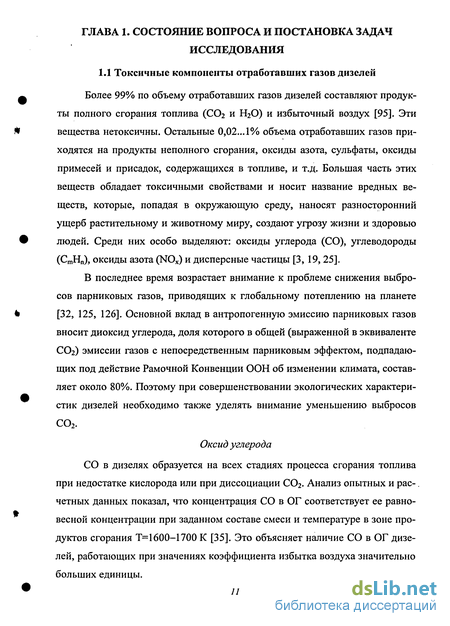

Токсичные компоненты отработавших газов дизелей
Более 99% по объему отработавших газов дизелей составляют продукты полного сгорания топлива (С02 и Н20) и избыточный воздух [95]. Эти вещества нетоксичны. Остальные 0,02...1% объема отработавших газов приходятся на продукты неполного сгорания, оксиды азота, сульфаты, оксиды примесей и присадок, содержащихся в топливе, и т.д. Большая часть этих веществ обладает токсичными свойствами и носит название вредных веществ, которые, попадая в окружающую среду, наносят разносторонний ущерб растительному и животному миру, создают угрозу жизни и здоровью людей. Среди них особо выделяют: оксиды углерода (СО), углеводороды (СтН„), оксиды азота (NOx) и дисперсные частицы [3, 19, 25].
В последнее время возрастает внимание к проблеме снижения выбросов парниковых газов, приводящих к глобальному потеплению на планете [32, 125, 126]. Основной вклад в антропогенную эмиссию парниковых газов вносит диоксид углерода, доля которого в общей (выраженной в эквиваленте С02) эмиссии газов с непосредственным парниковым эффектом, подпадающих под действие Рамочной Конвенции ООН об изменении климата, составляет около 80%. Поэтому при совершенствовании экологических характеристик дизелей необходимо также уделять внимание уменьшению выбросов со2. Оксид углерода
СО в дизелях образуется на всех стадиях процесса сгорания топлива при недостатке кислорода или при диссоциации С02. Анализ опытных и рас-. четных данных показал, что концентрация СО в ОГ соответствует ее равновесной концентрации при заданном составе смеси и температуре в зоне продуктов сгорания Т=1600-1700 К [35]. Это объясняет наличие СО в ОГ дизелей, работающих при значениях коэффициента избытка воздуха значительно больших единицы.

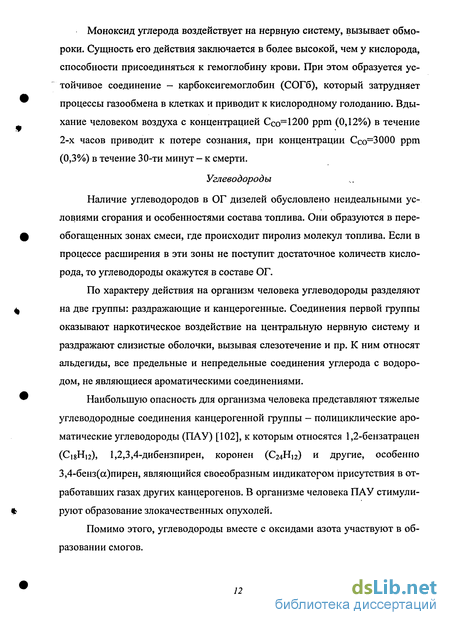

Моноксид углерода воздействует на нервную систему, вызывает обмороки. Сущность его действия заключается в более высокой, чем у кислорода, способности присоединяться к гемоглобину крови. При этом образуется устойчивое соединение — карбоксигемоглобин (СОГб), который затрудняет процессы газообмена в клетках и приводит к кислородному голоданию. Вдыхание человеком воздуха с концентрацией Ссо=1200 ррт (0,12%) в течение 2-х часов приводит к потере сознания, при концентрации Ссо=3000 ррт (0,3%) в течение 30-ти минут - к смерти.
Углеводороды
Наличие углеводородов в ОГ дизелей обусловлено неидеальными условиями сгорания и особенностями состава топлива. Они образуются в переобогащенных зонах смеси, где происходит пиролиз молекул топлива. Если в процессе расширения в эти зоны не поступит достаточное количеств кислорода, то углеводороды окажутся в составе ОГ.
По характеру действия на организм человека углеводороды разделяют на две группы: раздражающие и канцерогенные. Соединения первой группы оказывают наркотическое воздействие на центральную нервную систему и раздражают слизистые оболочки, вызывая слезотечение и пр. К ним относят альдегиды, все предельные и непредельные соединения углерода с водородом, не являющиеся ароматическими соединениями.
Наибольшую опасность для организма человека представляют тяжелые углеводородные соединения канцерогенной группы - полициклические ароматические углеводороды (ПАУ) [102], к которым относятся 1,2-бензатрацен (Сі8Н12), 1,2,3,4-дибензпирен, коронен (С24Н12) и другие, особенно 3,4-бенз(а)пирен, являющийся своеобразным индикатором присутствия в отработавших газах других канцерогенов. В организме человека ПАУ стимулируют образование злокачественных опухолей.
Помимо этого, углеводороды вместе с оксидами азота участвуют в образовании смогов. Оксиды азота
Большую часть NOx составляет моноксид азота (N0). В зависимости от процессов, приводящих к его образованию, различают следующие виды N0: «термические», «топливные», «быстрые» и N0, образующиеся по механизму «N20».
К «термическим» N0 относят оксиды азота, образующиеся в зоне продуктов сгорания по механизму Б.Я. Зельдовича. «Топливные» N0 образуются в процессе горения вследствие частичного окисления азотсодержащих соединений топлива до NO. «Быстрые» NO образуются непосредственно в зоне горения углеводородных топлив в результате связывания молекул азота радикалами СН и СНг- По механизму «N2O» оксиды азота образуются через промежуточное формирование закиси азота N20.
Многочисленные экспериментальные и расчетные работы [30, 32, 94] показывают, что основное формирование оксидов азота в КС ДВС происходит по «термическому» механизму Зельдовича. Однако последовательное снижение выбросов N0, наблюдаемое в последние годы, может привести к повышению вклада остальных механизмов образования N0, поскольку воздействие температуры на них может быть не столь значимым. Для оценки роли всех перечисленных механизмов образования NO в условиях КС современного и перспективного дизеля необходимы дополнительные исследования.
Оксиды азота сохраняются в атмосфере в течение 3.. .4 дней и являются исходными продуктами фотохимических реакций, приводящих к образованию смогов, а также паров кислот в атмосфере и кислотных дождей [102]. На организм человека основное действие оказывают не оксиды азота, а азотная и азотистая кислоты, образующиеся непосредственно в дыхательной системе человека при соединении их с водой. По степени воздействия на организм человека NOx во много раз сильнее СО. Критическое поражение организма происходит при вдыхании воздуха с концентрацией Смох=ЮО ррт (0,01%) в течение 30 минут.
