Содержание к диссертации

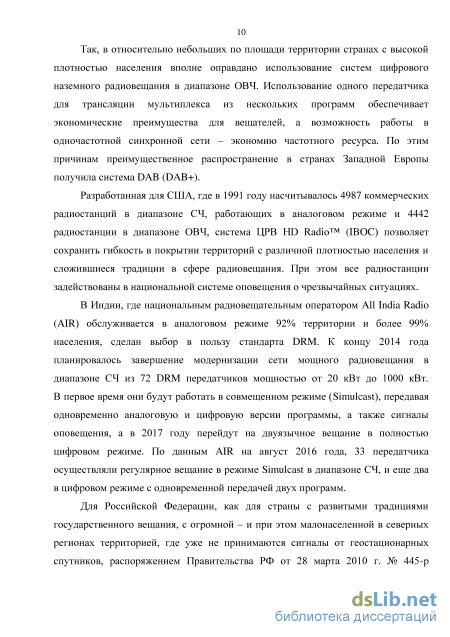

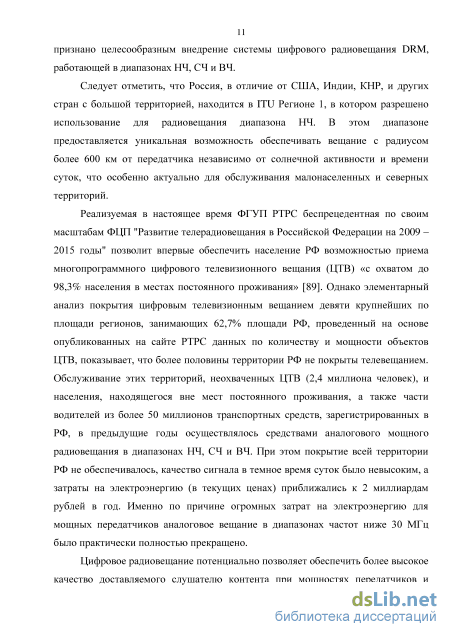

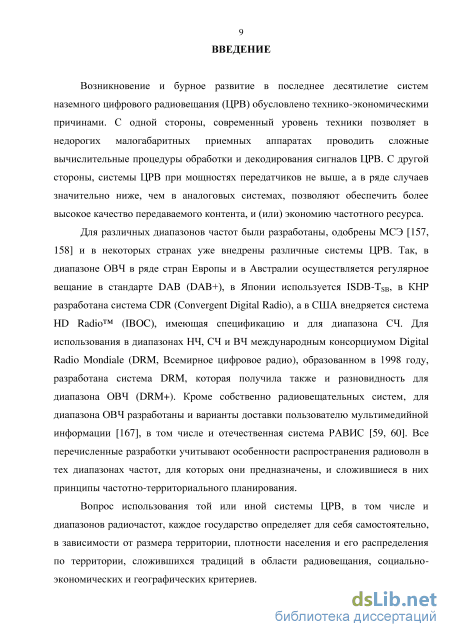

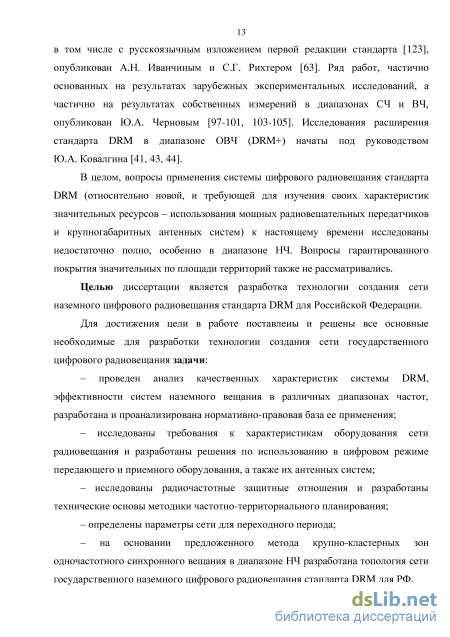

Введение

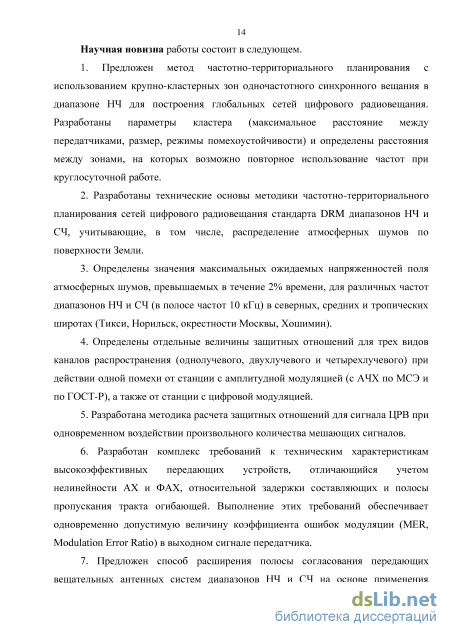

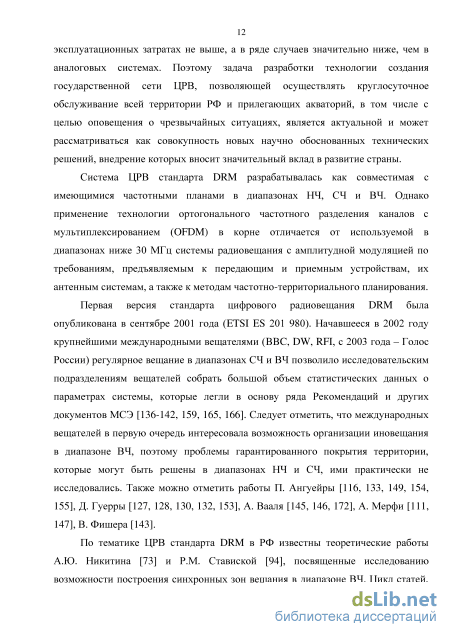

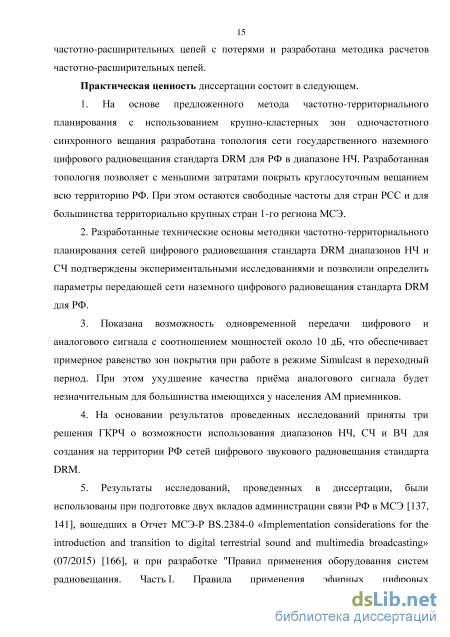

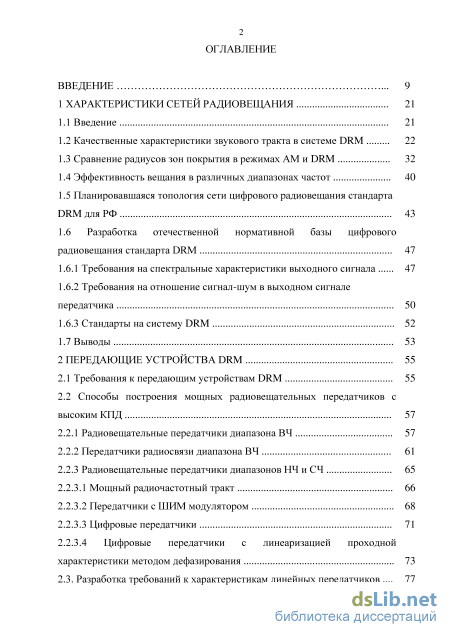

1 Характеристики сетей радиовещания 21
1.1 Введение 21
1.2 Качественные характеристики звукового тракта в системе DRM 22
1.3 Сравнение радиусов зон покрытия в режимах АМ и DRM 32
1.4 Эффективность вещания в различных диапазонах частот 40
1.5 Планировавшаяся топология сети цифрового радиовещания стандарта DRM для РФ 43
1.6 Разработка отечественной нормативной базы цифрового радиовещания стандарта DRM 47
1.6.1 Требования на спектральные характеристики выходного сигнала 47
1.6.2 Требования на отношение сигнал-шум в выходном сигнале передатчика 50
1.6.3 Стандарты на систему DRM 52
1.7 Выводы 53
2 Передающие устройства DRM 55
2.1 Требования к передающим устройствам DRM 55
2.2 Способы построения мощных радиовещательных передатчиков с высоким КПД 57
2.2.1 Радиовещательные передатчики диапазона ВЧ 57
2.2.2 Передатчики радиосвязи диапазона ВЧ 61
2.2.3 Радиовещательные передатчики диапазонов НЧ и СЧ
2.2.3.1 Мощный радиочастотный тракт 66
2.2.3.2 Передатчики с ШИМ модулятором 68
2.2.3.3 Цифровые передатчики 71
2.2.3.4 Цифровые передатчики с линеаризацией проходной характеристики методом дефазирования 73
2.3. Разработка требований к характеристикам линейных передатчиков
2.3.1 Выбор метода анализа 78
2.3.2 Установка для исследования влияния нелинейностей DRM передатчика на величину MER в выходном сигнале 79
2.3.3 Результаты анализа влияния нелинейности характеристик передающего устройства на величину MER и спектральные характеристики выходного сигнала DRM 83
2.4. Разработка требований к характеристикам передатчиков с раздельным усилением 87
2.5. Разработка требований к передатчикам с цифровым преобразованием огибающей 90
2.6. Разработка требований к передатчикам с дефазированием 91
2.6.1 Принцип действия радиовещательного передатчика, построенного по методу дефазирования (РПДФ) 92
2.6.2 Разработка математической модели РПДФ 94
2.6.3 Исследование внеполосных излучений РПДФ при работе в режиме цифрового радиовещания 97
2.6.4 Разработка требований к допустимой асимметрии канальных сигналов РПДФ при работе в режиме ЦРВ 100
2.7 Выводы 100
3 Особенности использования передающих антенно-фидерных устройств в режиме DRM 103
3.1 Требования к КСВ антенных систем в режимах АМ и DRM 103
3.2 Анализ потенциальных возможностей LC- согласования антенных систем диапазона НЧ 104
3.3 Принципы построения частотно-расширительных цепей 107
3.3.1 Согласование антенных систем диапазона НЧ с помощью RLC цепей 107
3.3.2 Варианты построения ЧРЦ в последовательной и параллельной конфигурациях 108
3.4 Методика расчета и энергетическая эффективность ЧРЦ 110
3.4.1 Разработка методики проектирования ЧРЦ 110
3.4.2 Анализ энергетической эффективности ЧРЦ в зависимости от параметров антенной системы 112
3.4.3 Анализ различных вариантов ЧРЦ по критериям технической реализуемости и экономической эффективности 114
3.4.4 Потери в ЧРЦ в различных режимах работы передатчика 117
3.5 Разработка алгоритма проектирования антенно-согласующих цепей 118
3.5.1 Проектирование ФНЧ-трансформаторов 119
3.5.2 Разработка инженерных средств проектирования ЧРЦ 120
3.5.3 Пример проектирования АСЦ, обеспечивающей возможность использования режима Simulcast в диапазоне НЧ 123
3.6 Практическая применимость и ожидаемый экономический эффект 125
3.7 Выводы 126
4 Разработка требований к приемному оборудованию сетей цифрового радиовещания стандарта DRM 127
4.1 Введение 127
4.2 Измерения чувствительности образцов DRM приемников 128
4.2.1 Измерения чувствительности DRM приемников по входу для внешней антенны 129
4.2.2 Измерения чувствительности по напряженности электромагнитного поля 131
4.3 Анализ возможности обеспечения требуемой чувствительности бытовых приемников DRM в диапазонах НЧ и СЧ 136
4.4 Разработка требований на параметры приемного оборудования сетей ЦРВ стандарта DRM 139
4.4.1 Требования к основным функциональным параметрам 140
4.4.2 Требования к основным радиочастотным параметрам
4.5 Разработка методов измерений радиочастотных параметров приемного оборудования сетей ЦРВ стандарта DRM 145
4.6 Выводы 147
5 Защитные отношения и работа сети цифрового радиовещания в переходный период 148
5.1 Введение 148
5.2 Уточнение отдельных величин защитных отношений
5.3 Защитные отношения для сигнала ЦРВ при одновременном воздействии произвольного количества мешающих сигналов 154
5.4 Исследование условий использования цифрового радиовещания стандарта DRM при работе в совмещенном режиме (Simulcast) с учетом параметров существующей бытовой радиоприемной аппаратуры 163
5.4.1 Анализ международного опыта вещания в стандарте DRM в НЧ, СЧ диапазонах при работе в совмещенном режиме (Simulcast) 163
5.4.2 Исследование качественных показателей приема АМ в режиме Simulcast 168
5.5 Разработка рекомендаций по соотношению мощностей аналогового и цифрового сигналов на переходный период 171
5.5.1 Соотношение мощностей при замещении аналогового сигнала цифровым 171
5.5.2. Энергетические характеристики и зоны покрытия в режиме Simulcast 172
5.6 Выводы 175
6 Разработка технических основ методики частотно территориального планирования сетей радиовещания DRM диапазонов НЧ и СЧ 178
6.1 Введение 178
6.2 Анализ и систематизация имеющихся публикаций и международного опыта по теме работы 180
6.2.1 Анализ международных документов (Резолюций, Рекомендаций), относящихся к цифровому радиовещанию 182
6.2.2 Анализ результатов экспериментальных исследований вещания в стандарте DRM в НЧ, СЧ диапазонах 182
6.3 Параметры и критерии, используемые при расчете ЭМС РЭС цифрового радиовещания стандарта DRM 186
6.3.1 Вариации напряженности поля земной волны 187
6.3.2 Референсная точка вариаций напряженности поля земной волны 190
6.3.3 Вариации напряженности поля ионосферной волны 192
6.3.4 Напряженность поля атмосферных шумов и промышленных помех.
6.3.4.1 Напряженность поля промышленных помех 193
6.3.4.2 Оценка максимальной напряженности поля атмосферных шумов... 195
6.3.4.3 Распределение атмосферных шумов по территории Земли 196
6.3.4.4 Процедура учета атмосферных шумов 199
6.4 Экспериментальные исследования зон обслуживания сетей радиовещания DRM диапазонов НЧ и СЧ 202
6.4.1 Экспериментальные исследования зоны обслуживания DRM передатчика в диапазоне НЧ 203
6.4.1.1 Подготовка необходимого оборудования для организации опытного радиовещания в диапазоне НЧ 204
6.4.1.2 Расчет зоны покрытия 205
6.4.1.3 Разработка методики измерений и выбор точек на местности 208
6.4.1.4 Проведение измерений зон покрытия 210
6.4.1.5 Проведение экспериментальных исследований цифрового радиовещания стандарта DRM в диапазоне НЧ с передатчиком повышенной мощности 212
6.4.2 Измерение уровня шумов в населенных пунктах и помех от различного электрического и радиооборудования в диапазоне НЧ 213
6.4.2.1 Измерение уровня атмосферных шумов и импульсных помех в различных типах населенных пунктов 213
6.4.2.2 Измерение уровней бытовых помех от различного электрического и радиооборудования 215
6.4.3 Экспериментальные исследования зоны обслуживания DRM передатчика в диапазоне СЧ 220
6.4.3.1 Состав оборудования для проведения измерений в диапазоне СЧ 221
6.4.3.2 Расчет зоны покрытия 222
6.4.3.3 Проведение измерений зон покрытия в светлое время суток 226
6.4.3.4 Проведение измерений зон покрытия в темное время суток 229
6.4.4 Исследование цифрового радиовещания DRM в диапазоне СЧ в зоне фединга 231
6.4.5 Мобильный прим в различных ландшафтных условиях - низины, ЛЭП, тоннели 238
6.5 Выводы 240
7 Разработка топологии сети цифрового радиовещания РФ 244
7.1 Введение 244
7.2 Предпочтительные для использования частоты и радиусы зон обслуживания в различных регионах 247
7.3 Преимущества использования диапазона НЧ для ЦРВ в высоких широтах 253
7.4 Решение проблемы темного времени суток 254
7.5 Особенности построения одночастотных сетей ЦРВ стандарта DRM...
7.5.1 Методика расчета зоны синхронизма 262
7.5.2 Рассмотрение возможных сценариев расположения передатчиков 263
7.6 Пример разработки архитектуры сети государственного радиовещания РФ 270
7.7 Выводы 275
Заключение 277
Список литературы
- Разработка отечественной нормативной базы цифрового радиовещания стандарта DRM
- Радиовещательные передатчики диапазонов НЧ и СЧ
- Согласование антенных систем диапазона НЧ с помощью RLC цепей
- Анализ возможности обеспечения требуемой чувствительности бытовых приемников DRM в диапазонах НЧ и СЧ
