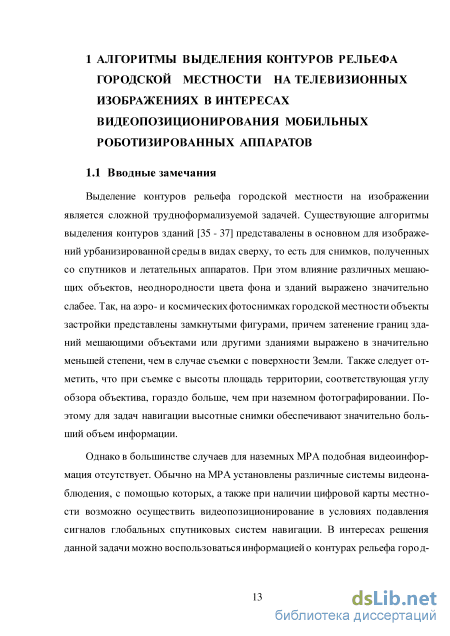

1 Алгоритмы выделения контуров рельефа городской местности на телевизионных изображениях в интересах видеопозиционирования мобильных роботизированных аппаратов 13
1.1 Вводные замечания 13
1.2 Алгоритм сегментации телевизионных изображений в целях предварительного устранения областей, соответствующих крупным мешающим объектам 20
1.3 Алгоритм классификации сегментов телевизионных изображений в целях предварительного устранения областей, соответствующих крупным мешающим объектам
1.3.1 Определения набора используемых признаков 26
1.3.2 Обоснование алгоритма классификации 27
1.3.3 Экспериментальные исследования эффективности классификации сегментов изображени я 30
1.4 Алгоритм выделения элементов контуров рельефа городской местности на област ях интереса с уменьшением влияния мешающих объектов с малыми угловыми размерами 33
1.4.1 Алгоритм выделения элементов контуров рельефа городской местности 33
1.4.2 Алгоритм бинаризации на основе анализа гистограммы яркости сегментов 34
1.4.3 Алгоритм выделения элементов сигнатур контуров рельефа местности на бинарных сегмента х изображения
1.5 Алгоритм предварительной обработки сегментов телевизионных изображений в целях уменьшения влияния мешающих факторов атмосферного характера 42
1.6 Алгоритмы распознавания характерных объектов городской местности для уменьшения зоны неопределенности при видеопозиционировании мобильных роботизированных аппаратов 46
1.7 Структурная схема алгоритма выделения контуров рельефа городской местности на телевизионных изображениях 52
1.8 Экспериментальные исследования по определению точности выделения контуров рельефа городской местности на телевизионных изображениях 54
1.9 Выводы 57
2 Алгоритмы видеопозиционирования мобильного роботизированного аппарата на основе контуров рельефа городской местности выделенных на телевизионных изображениях 59
2.1 Вводные замечания 59
2.2 Обоснование структурной схемы способа видеопозиционирования 62
2.3 Алгоритм видеопозиционирования на основе контуров рельефа городской местности и цифровой карты
2.3.1 Обоснование алгоритма видеопозиционирования 67
2.3.2 Определение достижимых характеристик алгоритма видеопозиционирования на основе исследования свойств целевой функции 72
2.4 Алгоритм определения позиции мра как глобального минимума целевой функции.. 94
2.5 Алгоритм видеопозиционирования на основе контуров рельефа городской мест ности и цифровой карты с использованием информации о характеристиках движения мобильного роботизированного аппарата 102
2.6 Алгоритм видеоориентации мобильного роботизированного аппарата по азимуту на основе контуров рельефа городской местности и цифровой карты при известных координатах 107
2.7 Исследование эффективности уменьшения зоны неопределенности при использовании алгоритма распознавания характерных объектов местности 113
2.8 Выводы 117
3 Практическая реализация алгоритмов видеопозиционирования на современной элементной базе 119
3.1 Вводные замечания 119
3.2 Увеличение быстродействия алгоритмов видеопозиционирования и уменьшение требуемого объема памяти 120
3.3 Исследования современной вычислительной элементной базы в целях выбора средств для реализации системы видеопозиционирования 130
3.4 Особенности реализации алгоритмов видеопозиционирования на базе отечественной микросхемы кх1879вя1я
3.4.1 Обоснование структурной схемы реализации системы видеопозиционирования на базе микросхемы К1879ВЯ1Я 143
3.4.2 Структура программного обеспечения микросхемы К1879ВЯ1Я при реализации алгоритмо в видеопозициони ровани я 147
3.4.3 Структура программного обеспечения микросхемы К1879ВЯ1Я при реализации захвата изображений 149
3.4.4 Структура программного обеспечения микросхемы К1879ВЯ1Я при реализации этапа поиска минимума целевой функции 155
3.5 Экспериментальные исследования точности определения координат при использовании макетного образца системы видеопозиционирования 156
3.5.1 Конструкция экспериментального макета 156
3.5.2 Описание эксперимента 160
3.6 Выводы 162
Заключение 164
Список литературы 166
- Алгоритм классификации сегментов телевизионных изображений в целях предварительного устранения областей, соответствующих крупным мешающим объектам
- Алгоритм видеопозиционирования на основе контуров рельефа городской местности и цифровой карты
- Алгоритм видеоориентации мобильного роботизированного аппарата по азимуту на основе контуров рельефа городской местности и цифровой карты при известных координатах
- Структура программного обеспечения микросхемы К1879ВЯ1Я при реализации захвата изображений
Введение к работе

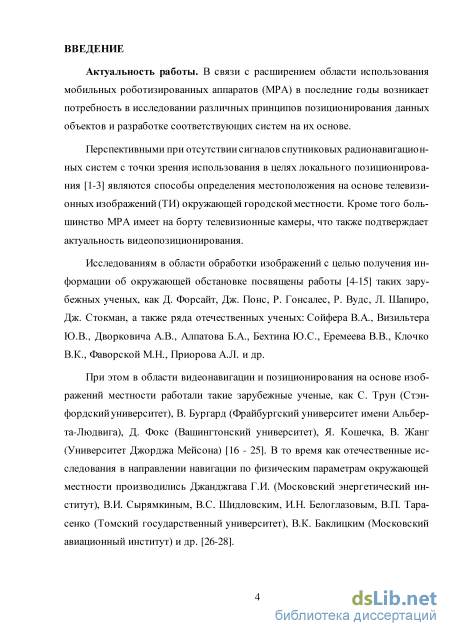

Актуальность работы. В связи с расширением использования мобильных роботизированных аппаратов (МРА) в последние годы возникает потребность в исследовании различных принципов позиционирования данных объектов и разработке соответствующих систем на их основе. Перспективными при отсутствии сигналов спутниковых радионавигационных систем с точки зрения использования в целях локального позиционирования являются способы определения местоположения на основе телевизионных видеоданных об окружающей городской местности, полученных из видеокамер (ВК), расположенных на борту МРА. Исследованиям в области обработки изображений с целью получения информации об окружающей обстановке посвящены работы таких зарубежных ученых, как Д. Форсайт, Дж. Понс, Р. Гонсалес, Р. Вудс, Л. Шапиро, Дж. Стокман и др., а также отечественных исследователей: Сойфера В.А., Визильтера Ю.В., Дворковича А.В., Алпатова Б.А., Бехтина Ю.С., Еремеева В.В., Клочко В.К., Фаворской М.Н., Приорова А.Л. и др. При этом в области видеонавигации и позиционирования на основе изображений работали такие зарубежные ученые, как С. Турн (Стэнфордский университет), В. Бургард (Фрайбургский университет имени Альберта-Людвига), Д. Фокс (Вашингтонский университет), Я. Кошечка, В. Жанг (Университет Джорджа Мейсона). В то время как отечественные исследования в направлении навигации по физическим параметрам окружающей местности производились Джанджгава Г.И. (Московский энергетический институт), В.И. Сырямкиным, В.С. Шидловским, И.Н. Белоглазовым, В.П. Тарасенко (Томский государственный университет), В.К. Баклицким (Московский авиационный институт) и др.

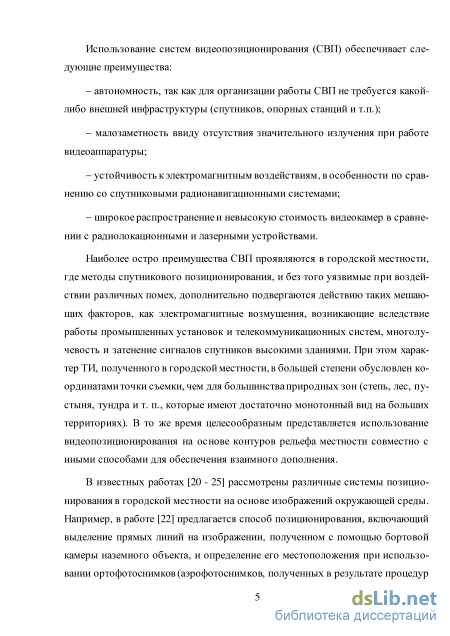

Использование телевизионных систем видеопозиционирования (СВП) обеспечивает следующие преимущества: автономность, так как для организации работы СВП не требуется какой-либо внешней инфраструктуры (спутников, опорных станций и т.п.); малозаметность ввиду отсутствия значительного излучения при работе видеоаппаратуры; устойчивость к электромагнитным воздействиям, в особенности по сравнению со спутниковыми радионавигационными системами; широкое распространение и невысокая стоимость видио-камер по сравнению с радиолокационными и лазерными устройствами.
Наиболее остро преимущества СВП проявляются в городской местности, где методы спутникового позиционирования, и без того уязвимые при воздействии различных помех, дополнительно подвергаются действию таких мешающих факторов, как электромагнитные возмущения, возникающие вследствие работы промышленных установок и телекоммуникационных систем, многолучевость и затенение сигналов спутников высокими зданиями. При этом характер телевизионного изображения (ТИ), полученного МРА в городской местности, в большей степени обусловлен координатами точки
съемки, чем для большинства природных зон (степь, лес, пустыня, тундра и т. п., которые имеют достаточно монотонный вид на больших территориях).

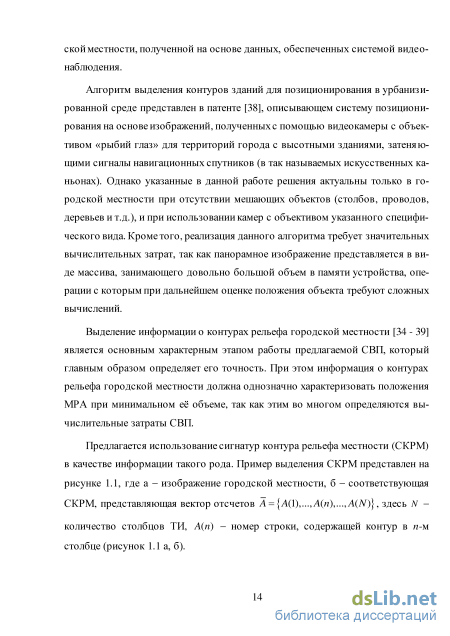

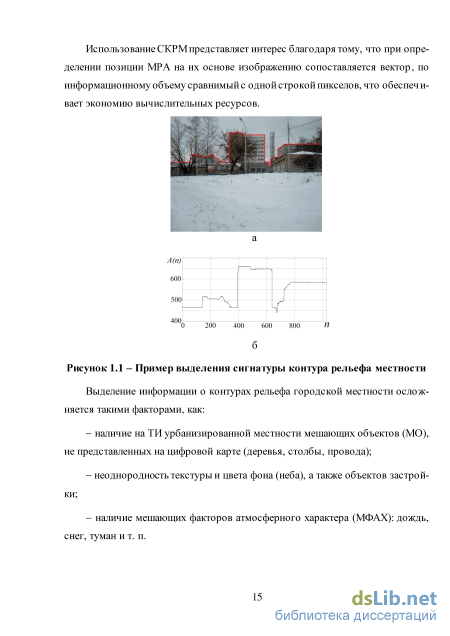

Использование в целях видеопозиционирования МРА контуров рельефа городской местности, представляющих границу между крупными неподвижными объектами, нанесенными на карту, и фоном (небом), обеспечивает такие преимущества, как неизменность информативной части контура, выделенного на ТИ, полученных из одной точки в разное время (при фиксированной ориентации и параметрах ВК); неповторимость контура при изменении координат точки съемки. При этом отдельно можно отметить небольшой объем информации, требуемый для описания контура рельефа местности в виде сигнатур. Вместе с тем при использовании контура рельефа городской местности требуется цифровая карта (ЦК), включающая высоты представленных на ней объектов, а также некоторые данные об ориентации телевизионных ВК во время съемки изображений, причем для улучшения характеристик СВП возможно применение информации о движении МРА. В то же время целесообразно использование видеопозиционирования совместно с иными способами определения координат для обеспечения взаимного дополнения.

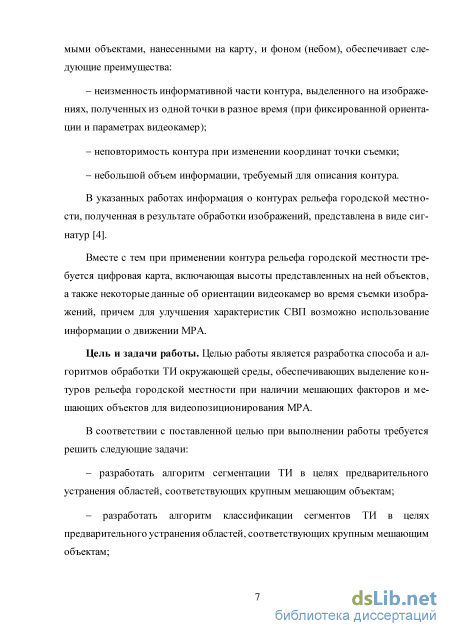

Цель и задачи работы. Целью работы является разработка способа и алгоритмов обработки ТИ окружающей среды, обеспечивающих выделение контуров рельефа городской местности при наличии мешающих факторов и мешающих объектов для видеопозиционирования МРА.

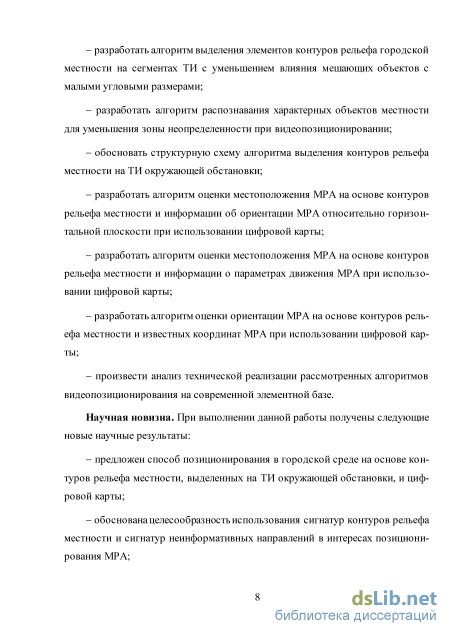

В соответствии с поставленной целью при выполнении работы требуется решить следующие задачи:
- разработать алгоритм сегментации ТИ в целях предварительного
устранения областей, соответствующих крупным мешающим объектам;
разработать алгоритм классификации сегментов ТИ в целях предварительного устранения областей, соответствующих крупным мешающим объектам;
разработать алгоритм выделения элементов контура рельефа городской местности на сегментах ТИ при уменьшении влияния мешающих объектов с малыми угловыми размерами;
разработать алгоритм распознавания характерных объектов городской местности на ТИ для уменьшения зоны неопределенности при видеопозиционировании;
обосновать структурную схему алгоритма выделения контуров рельефа городской местности на ТИ;
разработать алгоритм видеопозиционирования МРА на основе контуров рельефа городской местности при использовании ЦК;
разработать алгоритм видеопозиционирования МРА на основе контуров рельефа городской местности и информации о параметрах движения МРА при использовании ЦК;
разработать алгоритм видеоориентации МРА на основе контуров рельефа городской местности и известных координат МРА использующий ЦК;
произвести анализ технической реализации рассмотренных алгоритмов видеопозиционирования МРА на современной элементной базе.
Научная новизна. При выполнении данной работы получены следующие новые научные результаты:
предложен способ видеопозиционирования МРА в городской среде на основе контуров рельефа местности, выделенных на ТИ окружающей обстановки, и ЦК;
обоснована целесообразность использования сигнатур контуров рельефа городской местности и сигнатур неинформативных направлений в интересах видеопозиционирования МРА;

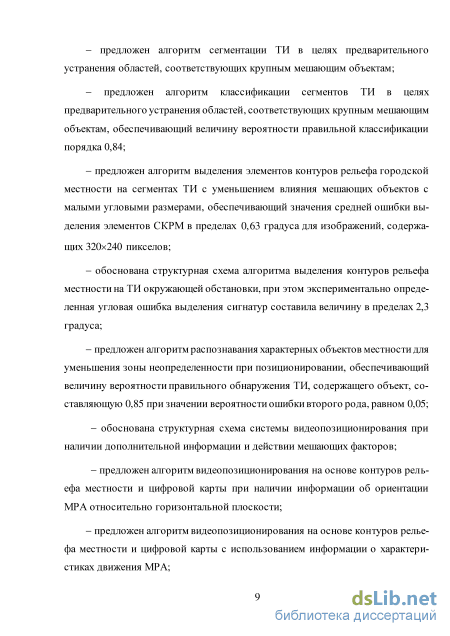

- предложен алгоритм сегментации ТИ в целях предварительного
устранения областей, соответствующих крупным мешающим объектам;
предложен алгоритм классификации сегментов ТИ в целях предварительного устранения областей, соответствующих крупным мешающим объектам, обеспечивающий величину вероятности правильной классификации порядка 0,84;
предложен алгоритм выделения элементов контуров рельефа городской местности на сегментах ТИ с уменьшением влияния мешающих объектов с малыми угловыми размерами, обеспечивающий значения ошибки выделения элементов сигнатуры контура рельефа местности в пределах 0,63 градуса;
обоснована структурная схема алгоритма выделения контуров рельефа местности на ТИ окружающей обстановки, при этом экспериментально определенная угловая ошибка выделения сигнатур составила величину в пределах 2,3 градуса;
предложен алгоритм распознавания характерных объектов городской местности для уменьшения зоны неопределенности при видеопозиционировании, обеспечивающий величину вероятности правильного обнаружения снимка, содержащего объект, составляющую 0,85 при значении вероятности ошибки второго рода, равном 0,05;
обоснована структурная схема способа видеопозиционирования при наличии дополнительной информации и действии мешающих факторов;
предложен алгоритм видеопозиционирования на основе контуров рельефа городской местности и ЦК при наличии информации об ориентации МРА относительно горизонтальной плоскости;
- предложен алгоритм видеопозиционирования на основе контуров ре
льефа местности и ЦК с использованием информации о характеристиках дви
жения МРА;
предложен алгоритм видеоориентации МРА по азимуту на основе контуров рельефа городской местности и ЦК при известных координатах;
проведены исследования эффективности уменьшения зоны неопределенности при использовании распознавания характерных объектов городской местности;
предложен ряд мер по уменьшению вычислительных ресурсов, требуемых на реализацию системы видеопозиционирования МРА.

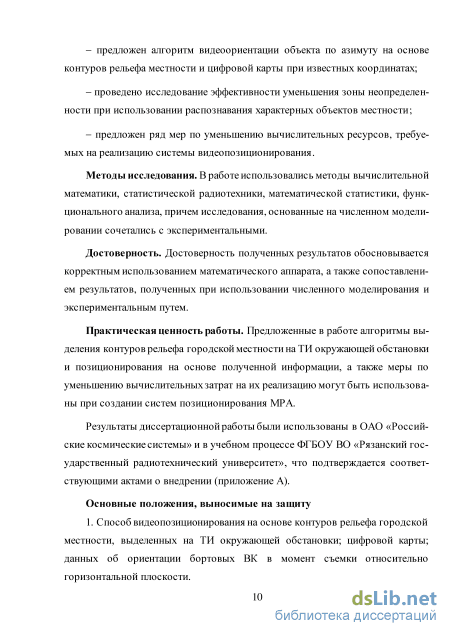

Методы исследования. В работе использовались методы вычислительной математики, статистической радиотехники, математической статистики, функционального анализа, причем численные исследования сочетались с экспериментальными.
Достоверность. Достоверность представленных результатов обосновывается корректным использованием математического аппарата, а также сопоставлением результатов, полученных при применении численных исследований и экспериментальным путем.
Практическая ценность работы. Предложенные в работе алгоритмы выделения контуров рельефа городской местности на ТИ окружающей обстановки и видеопозиционирования на основе полученной информации, а также меры по уменьшению вычислительных затрат на их реализацию могут быть использованы при создании систем позиционирования МРА.
Результаты диссертационной работы были использованы в ОАО «Российские космические системы» и в учебном процессе ФГБОУ ВО «Рязанский государственный радиотехнический университет», что подтверждается соответствующими актами о внедрении.
Основные положения, выносимые на защиту.
1. Способ видео позиционирования на основе контуров рельефа
городской местности, выделенных на телевизионных изображениях
окружающей обстановки; цифровой карты; данных об ориентации бортовых
ВК в момент съемки относительно горизонтальной плоскости.

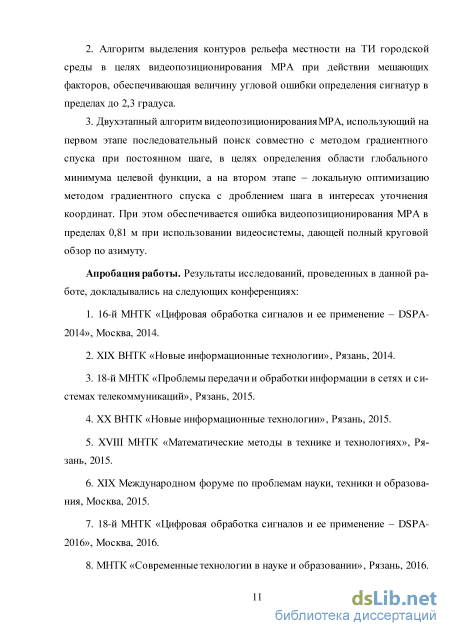

2. Алгоритм выделения контуров рельефа местности на телевизионных
изображениях городской среды в целях видеопозиционирования МРА при
действии мешающих факторов, обеспечивающая величину угловой ошибки
определения сигнатур в пределах до 2,3 градуса.
3. Двухэтапный алгоритм видео позиционирования МРА,
использующий на первом этапе последовательный поиск совместно с
методом градиентного спуска при постоянном шаге, в целях определения
области глобального минимума целевой функции, а на втором этапе -
локальную оптимизацию методом градиентного спуска с дроблением шага в
интересах уточнения координат. При этом обеспечивается ошибка
видеопозиционирования МРА в пределах 0,81 м при использовании
видеосистемы, дающей полный круговой обзор по азимуту.
Апробация работы. Результаты исследований, проведенных в данной работе, докладывались на следующих конференциях:16-й МНТК «Цифровая обработка сигналов и ее применение - DSPA-2014», Москва, 2014; XIX ВНТК «Новые информационные технологии», Рязань, 2014; 18-й МНТК «Проблемы передачи и обработки информации в сетях и системах телекоммуникаций», Рязань, 2015; XX ВНТК «Новые информационные технологии», Рязань, 2015; XVIII МНТК «Математические методы в технике и технологиях», Рязань, 2015; XIX Международном форуме по проблемам науки, техники и образования, Москва, 2015, 18-й МНТК «Цифровая обработка сигналов и ее применение - DSPA-2016», Москва, 2016; МНТК «Современные технологии в науке и образовании», Рязань 2016.

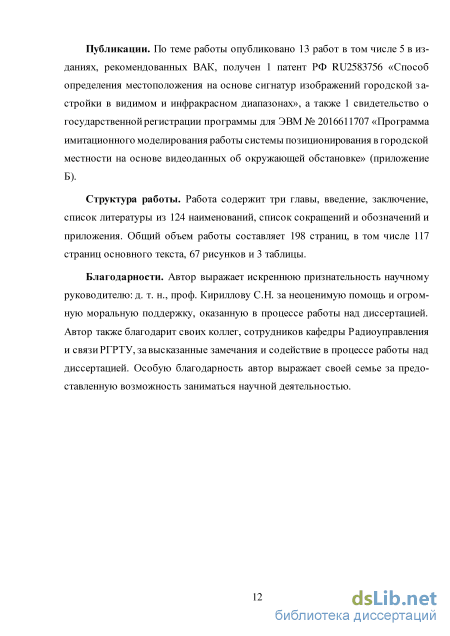

Публикации. По теме диссертации опубликовано 13 работ, в том числе 5 в изданиях, рекомендованных ВАК, получен 1 патент РФ RU2583756 «Способ определения местоположения на основе сигнатур изображений городской застройки в видимом и инфракрасном диапазонах», а также 1 свидетельство о государственной регистрации программы для ЭВМ № 2016611707 «Программа имитационного моделирования работы системы позиционирования в городской местности на основе видеоданных об окружающей обстановке».
Структура работы. Работа содержит три главы, введение, заключение, список литературы из 124 наименований, список сокращений и обозначений и приложения. Общий объем работы составляет 198 страниц, в том числе 117 страниц основного текста, 67 рисунков и 3 таблицы.
Алгоритм классификации сегментов телевизионных изображений в целях предварительного устранения областей, соответствующих крупным мешающим объектам
Сегментация ТИ производится с целью разделения снимка на некоторые участки, из которых впоследствии при классификации выделяются области интереса, используемые в дальнейшем при обработке. Таким образом осуществляется устранение областей, соответвующих крупным МО. В то же время при сегментации, используемой в составе алгоритма выделения СКРМ на изображении городской местности, целесообразно рассматривать текстурированные области ТИ, так как данные участки соответствуют зданиям (то есть информативным объектам представленным на цифровой карте), Тогда как участки снимка с гладкой функцией яркости характерны для фона или подстилающей поверхности. Для выявления текстурированных областей ТИ целесообразно использовать детекторы особых точек (ОТ) в виде углов - точек, образованных пересечением прямых на ТИ, окрестность которых характеризуется двумя доминирующими направлениями градиента [42].
Наиболее известным детектором углов, используемым в системах технического зрения, является детектор Харриса [5, 42], работа которого включает определение характера градиента функции яркости в некоторой локальной окрестности пиксела путем подсчета средних значений градиента по разным направлениям. При этом в случае если градиент в окрестности пиксела незначителен, то данная точка принадлежит области с равномерной функцией яркости. В то же время при наличии в рассматриваемой окрестности границы будет наблюдаться высокое значение градиента по одному из направлений, причем наличие углов характеризуется большим значением градиента по двум направлениям.
Данный детектор применяется в предлагаемом алгоритме сегментации благодаря следующим свойствам [42]: обеспечивает максимальное количество детектированных точек в сильно текстурированных областях ТИ; - имеет относительно высокое быстродействие; - инвариантен к сдвигу и вращениям. Работа алгоритма включает, приведение цветного изображения 1(п,т) к монохромному виду IG(n,m), при этом детектирование в точке (п0,т0) включает поэлементное перемножение участка изображения размером s х s с центром, имеющим координаты (п0,т0), с квадратным ядром G(u,v): y(w,v) = 2,2/G(«0-s/2 + w,m0-s/2 + v)-G( ,v), (1.1) н=0 v=0 где u,v = 1...s, G(u,v) - гауссиан, Y(u,v) - результирующая функция яркости в окрестности точки (п0,т0). В последующем вычисляются частные производные уи и yv яркости по (вертикальная и горизонтальная составляющие градиента): Уи (и, v) = Y(u, v) - Y(u -1, v), (1.2) yv(u,v) = Y(u,v)-Y(u,v-1), (1.3) и рассчитывается решающая функция: Н(п0,т0) = det(Q) / tr(0) = у- у- Уу- у-) , (1 4) 2 2 У +У где Q = у f Лу и УУ Л ) Ґ Лу и У v \ J7 - матрица локальной структуры, Y - среднее зна чение Y В качестве точек изображения, содержащих углы, принимаются локальные максимумы функции H(n,m), в которых функция превышает некоторый порог н а-тах(Н(п,т)), где « = [0,1] -экспериментально определяемый коэффи циент.
Для разделения особых точек на группы по координатам (п,т) предложено применять алгоритм кластеризации на основе метода К-средних [5, 6, 43, 44]. Данный метод предполагает разделение множества точек на К кластеров (сегментов), при этом /-тая особая точка Т,. относится ку-тому сегменту 5\ с центром С., в случае если некоторая мера D(T.,C.) принимает наименьшее значение из набора {D QXD C,),...,D(T.,C )}. В качестве меры D используется евклидово расстояние D(T.,Cy.) = J(n.-n )2 +(mi-mj)2 , где (n.,m.) и (n ,mp - соответственно координаты Т. и С. на q-й итерации алгоритма кластеризации.
Блок-схема алгоритма кластеризации по методу К-средних представлена на рисунке 1.5. Можно увидеть, что работа алгоритма кластеризации включает предварительное определение К центроидов Q к, множества особых точек на кластеры согласно описанному выше принципу. Затем вычисляются координаты центроидов для следующей итерации: / [n ,irj] = — [n.,m.], TsS (1.5) после чего осуществляется переопределение кластеров и выполняется следующая итерация алгоритма. Предваврительный выбор центроидов ч Разделение особых точек на сегменты Перевычисление координат центроидов Jr Проверка условия останова С Конец )которое производится случайным образом, с последующим разделением всего
Выход из алгоритма происходит при выполнении условия останова, при котором координаты центроидов, вычисленные для следующей итерации, отличаются от текущего значения на величину, которая меньше некоторого заданного порога Ас: (nqj - nf1)2 + (т) - mf1)2 Ac. (1.6) Алгоритмы кластеризации, основанные на методе -средних, получили широкое распространение благодаря относительно небольшим вычислительным затратам, требуемым при их реализации, и интуитивной простоте. Однако эффективность использования данного алгоритма в большинстве его применений зависит от правильного выбора количества кластеров, на который разбивается исходный набор точек.
Таким образом, предлагается эвристический алгоритм, включающий выделение ОТ при помощи детектора Харриса при последующем разделении дан ных точек на группы методом K-средних [5, 43] с дальнейшим выделением прямоугольных областей ТИ (сегментов), соответствующих полученным группам (рисунок 1.6).
Для представленного в данной работе алгоритма сегментации, используемого в целях последующего выделения СКРМ, также важно корректное определение числа сегментов. При слишком малом числе сегментов уменьшается возможность исключения неинформативных направлений, так как увеличивается размер сегмента, а вместе с ним и вероятность попадания в один сегмент элементов изображения, соответствующих разным классам (например, МО и элементам застройки). При слишком большом числе сегментов (соответственно при наименьшем их размере) увеличивается вероятность пропуска элементов контура рельефа застройки ввиду неоднородности расположения особых точек (рисунок 1.7).
Алгоритм видеопозиционирования на основе контуров рельефа городской местности и цифровой карты
Рассмотренные в известных работах алгоритмы оценки местоположения различных мобильных аппаратов на основе вдеоданных используют совмещение характерных особенностей изображений [20, 21], корреляционное сопоставление снимков [22 - 27], а также корреляционное сравнение профилей некоторых физических полей (высота, глубина, магнитное поле Земли, и т. п.), формируемых при движении объекта [55-57].

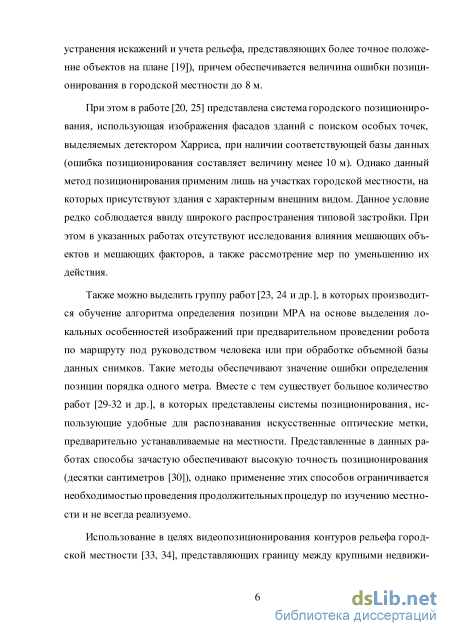

Так, в работе [20] представлена система городского позиционирования, использующая ТИ и основанная на распознавании фасадов зданий с поиском особых точек, выделяемых детектором Харриса, при наличии соответствующей базы данных. В этом случае неизбежно возникают проблемы, связанные с чувствительностью детекторов особых точек к внешним условиям, масштабу, дальности до распознаваемого фасада, освещению и т. д. Вместе с тем такой способ позиционирования может быть реализован при наличии на местности зданий с характерным фасадом, не заслоненных мешающими объектами. Использование в целях определения особых точек детекторов и дескрипторов SIFT (Scale Invariant Features Transform) уменьшает чувствительность подобных алгоритмов к масштабу, однако сохраняются проблемы, связанные с устойчивостью полученных решений при действии внешних факторов [21].
