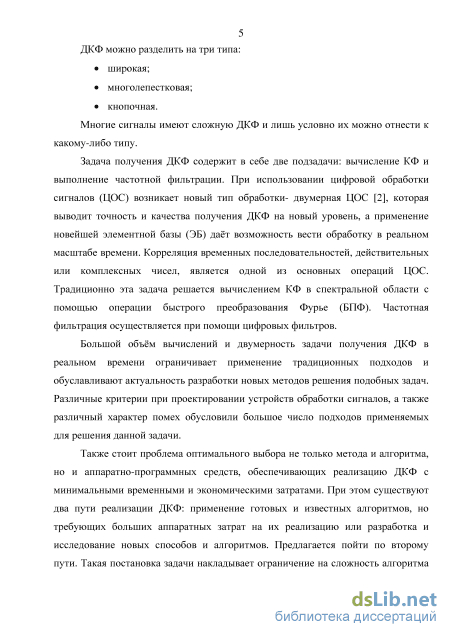

Введение к работе

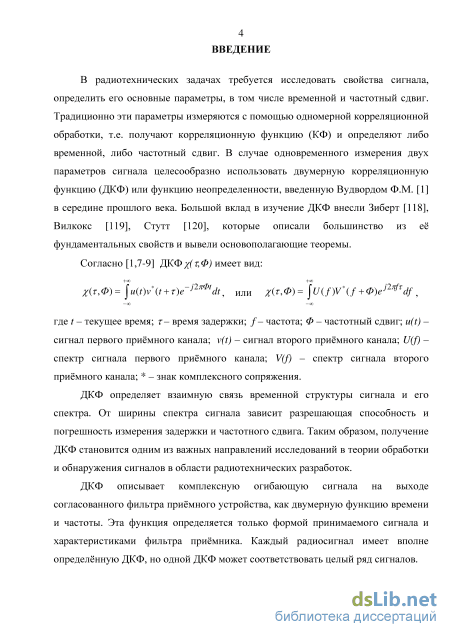

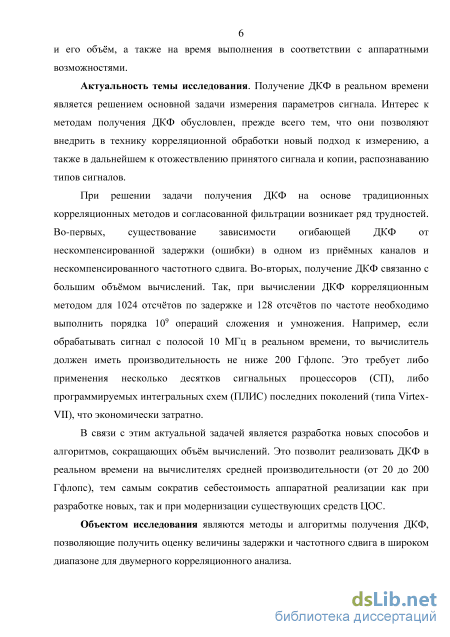

Актуальность темы. В радиотехнических задачах требуется исследовать свойства сигнала, определить его основные параметры, в том числе временной и частотный сдвиг. Традиционно эти параметры измеряются с помощью одномерной корреляционной обработки, т.е. получают корреляционную функцию (КФ) и определяют либо временной, либо частотный сдвиг. В случае одновременного измерения двух параметров сигнала целесообразно использовать двумерную корреляционную функцию (ДКФ) или функцию неопределенности, введенную Ф.М. Вудвордом в середине прошлого века. ДКФ %(т, Ф) имеет вид:
+СО +00
X(T,0)=\u(f)V\f + 0)ej2KfTdf или xir,0)=\u(t)v\t + T)e-]2n0tdt^ (1)
— 00 —00
где t - текущее время; г– время задержки; /- частота; Ф - частотный сдвиг; u(t) -сигнал первого приемного канала; v(t) - сигнал второго приемного канала; U(f) -спектр сигнала первого приемного канала; V(f) - спектр сигнала второго приемного канала; * - знак комплексного сопряжения.
ДКФ определяет взаимную связь временной структуры сигнала и его спектра. От ширины спектра сигнала зависит разрешающая способность и погрешность измерения задержки и частотного сдвига. Таким образом, получение ДКФ становится одним из важных направлений исследований в теории обработки и обнаружения сигналов в области радиотехнических разработок.
В решении задачи получения ДКФ при цифровой обработке сигналов (ЦОС) на основе традиционных корреляционных методов и согласованной фильтрации возникает ряд трудностей.
Во-первых, существование зависимости огибающей ДКФ от нескомпенсированной задержки (ошибки) в одном из приемных каналов и нескомпенсированного частотного сдвига.
Во-вторых, получение ДКФ связанно с большим объемом вычислений. Так, при вычислении ДКФ корреляционным методом для 1024 отсчетов по задержке и 128 отсчетов по частоте необходимо выполнить порядка 109 операций сложения и умножения. Например, если обрабатывать сигнал с полосой 10 МГц в реальном времени, то вычислитель должен иметь производительность не ниже 200 Гфлопс. Это требует либо применения несколько десятков сигнальных процессоров, либо программируемых интегральных схем (ПЛИС) последних поколений (типа Virtex-VII), что экономически затратно.
Эти трудности ограничивают применение традиционных подходов получения ДКФ и обуславливают актуальность разработки новых способов и алгоритмов, сокращающих объем вычислений. Это позволит реализовать ДКФ в реальном времени на вычислителях средней производительности (от 20 до 200 Гфлопс), тем самым сократив себестоимость аппаратной реализации как при разработке новых, так и при модернизации существующих средств ЦОС.
Получению ДКФ в реальном времени уделялось мало внимания как российскими, так и зарубежными исследователями. Работы, посвященные этой проблеме, немногочисленны, в отличие от одномерной обработки. Стоит
отметить работы О.А. Морозова, М.М. Сорохтина, Р.А. Ершова, В.Р. Фидельмана из национального исследовательского Нижегородского государственного университета им. Н.И. Лобачевского. Многие теоретические аспекты ДКФ в значительной степени исследованы, однако, например, вопросы ее реализации проработаны недостаточно.

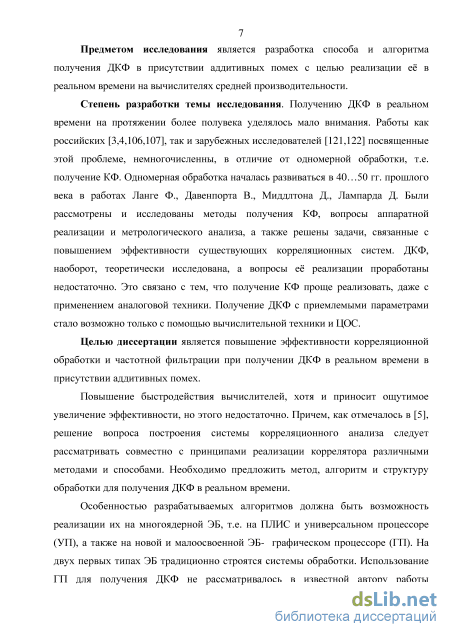

Объектом исследования являются методы и алгоритмы получения ДКФ, позволяющие получить оценку величины задержки и частотного сдвига в широком диапазоне для двумерного корреляционного анализа.
Предметом исследования является разработка способа и алгоритма получения ДКФ в присутствии аддитивных помех с целью реализации ее в реальном времени на вычислителях средней производительности.
Основной целью работы является повышение эффективности
корреляционной обработки и частотной фильтрации при получении ДКФ в
реальном времени в присутствии аддитивных помех (под эффективностью
понимают: %, где Nt – общее число отсчетов накопления на
интервале Тх; к0 - количество операций затраченных для вычисления ДКФ).

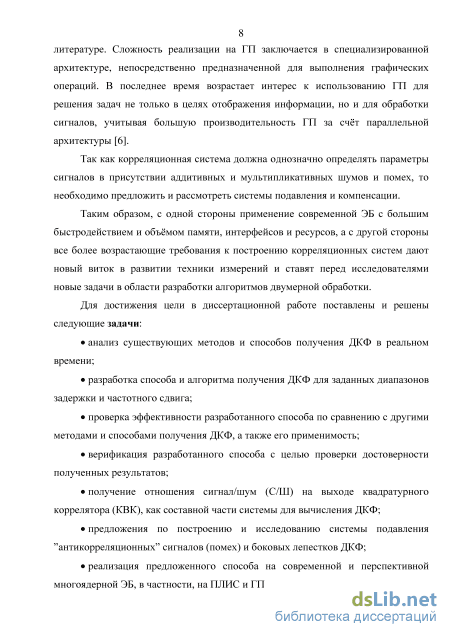

Задачи диссертационной работы:

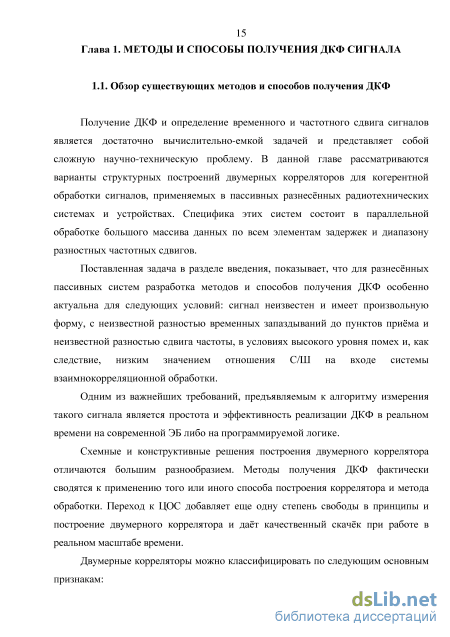

анализ существующих методов и способов получения ДКФ в реальном времени;
разработка способа и алгоритма получения ДКФ для заданных диапазонов задержки и частотного сдвига;
проверка эффективности разработанного способа по сравнению с другими методами и способами получения ДКФ, а также его применимость;
верификация разработанного способа с целью проверки достоверности полученных результатов;
получение отношения сигнал/шум (С/Ш) на выходе квадратурного коррелятора (КВК), как составной части системы для вычисления ДКФ;
предложения по построению и исследованию системы подавления ”антикорреляционных” сигналов (помех) и боковых лепестков ДКФ;
реализация предложенного способа на современной и перспективной многоядерной элементной базе (ЭБ), в частности, на ПЛИС и графическом процессоре (ГП).

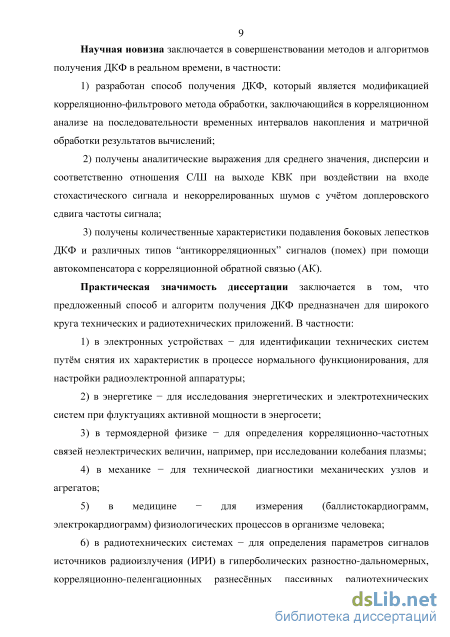

Научная новизна работы заключается в следующем:
разработан способ получения ДКФ, который является модификацией
корреляционно-фильтрового метода обработки, заключающийся в корреляционном
анализе на последовательности временных интервалов накопления и матричной
обработки результатов вычислений;
получены аналитические выражения для определения среднего значения,
дисперсии и соответственно отношения С/Ш по мощности на выходе КВК при
воздействии на входе стохастического сигнала и некоррелированных шумов с
учетом доплеровского сдвига частоты сигнала;
получены количественные характеристики подавления боковых лепестков ДКФ и
различных типов “антикорреляционных” сигналов (помех) при помощи
автокомпенсатора с корреляционной обратной связью (АК).
Практическая значимость работы заключается в том, что предложенный способ и алгоритм получения ДКФ предназначен для широкого круга технических и радиотехнических приложений. В частности:
в электронных устройствах - для идентификации технических систем путем снятия их характеристик в процессе нормального функционирования; для настройки радиоэлектронной аппаратуры;
в энергетике - для исследования энергетических и электротехнических систем при флуктуациях активной мощности в энергосети;
в термоядерной физике - для определения корреляционно-частотных связей неэлектрических величин, например, при исследовании колебания плазмы;
в механике - для технической диагностики механических узлов и агрегатов;
в радиотехнических системах - для определения параметров сигналов источников радиоизлучения (ИРИ) в гиперболических разностно-дальномерных, корреляционно-пеленгационных разнесенных пассивных радиотехнических системах с целью повышения их эффективности и уменьшения стоимости аппаратуры.

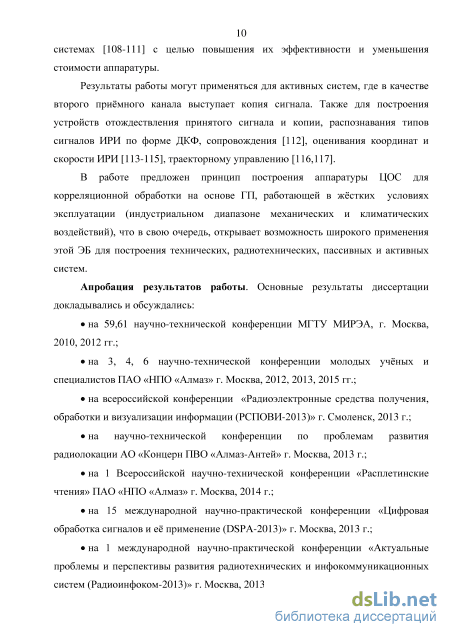

Результаты работы также могут применяться для активных систем, где в качестве второго приемного канала выступает копия сигнала и для построения устройств отождествления принятого сигнала и копии, распознавания типов сигналов ИРИ по форме ДКФ.
Предложенный способ получения ДКФ повышает эффективность
двумерных корреляционных измерений в сотни раз (относительно известного
когерентного способа с компенсацией частотного сдвига). Это позволяет
реализовать ДКФ в реальном времени на вычислителях средней
производительности, тем самым сократив в десятки раз себестоимость аппаратной реализации как при разработке новой, так и при модернизации существующей аппаратуры ЦОС.
В работе предложен принцип построения аппаратуры ЦОС для корреляционной обработки на ГП, работающей в жестких условиях эксплуатации (индустриальном диапазоне механических и климатических воздействий), что в свою очередь, открывает возможность широкого применения этой ЭБ для построения технических, радиотехнических, пассивных и активных систем.
Апробация результатов. Основные результаты работы докладывались, обсуждались и получили положительные отклики на 8-и всероссийских и 3-х международных научно-технических конференциях.
Публикации. Основные результаты работы опубликованы в 14 работах, из которых 3 статьи в журналах из Перечня ВАК.
Внедрение результатов работы. На основе предложенного способа и
результатов исследований были разработаны два варианта стенда
корреляционной обработки сигналов для пассивных комплексов
радиотехнического контроля, предназначенного для выполнения научно-исследовательской и опытно-конструкторской работы в ЗАО «МАК-СКАЛА» и ОАО «НПК «ТРИСТАН».
При практической реализации построения конструктивов для аппаратуры ЦОС были применены различные конструктивные новшества, защищенные патентами РФ на полезную модель: №79645, №80068, 2009 г.; №132625, 2013 г.; №142213, 2014 г. Конструктивы выпускаются в виде серийных блоков на предприятиях АО «Лантан» и АО «НПО «ЛЭМЗ». Акты реализации и внедрения прилагаются к диссертации.
Достоверность полученных научных результатов подтверждена сравнением экспериментальных результатов, полученных при практической аппаратно-программной реализации стендов корреляционной обработки с расчетными результатами (расхождение не превышает 1,5%).
Методы исследования. Теоретическую и методическую базу исследования составили методы математического дискретного анализа и матричных операций, теория случайных процессов, методы математического моделирования, а также экспериментальные исследования.
Основные положения, выносимые на защиту:

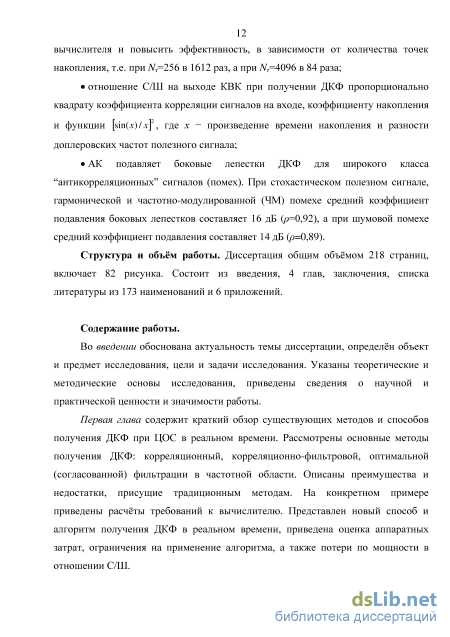

способ и алгоритм получения ДКФ за счет перехода от когерентного накопления к субкогерентному позволяет уменьшить требования к ресурсам вычислителя и повысить эффективность, в зависимости от количества точек накопления, т.е. при Nt=256 в 1612 раз, а при 7VT=4096 в 84 раза;
отношение С/Ш на выходе КВК при получении ДКФ пропорционально квадрату коэффициента корреляции сигналов на входе, коэффициенту накопления и
функции [sin(x)/x]2, где х - произведение времени накопления и разности доплеровских частот полезного сигнала;
АК подавляет боковые лепестки ДКФ для широкого класса “антикорреляционных” сигналов (помех). При стохастическом полезном сигнале, гармонической и частотно-модулированной (ЧМ) помехе средний коэффициент подавления боковых лепестков составляет 16 дБ (/>=0,92 (р - коэффициент корреляции основного и вспомогательного каналов)), а при шумовой помехе средний коэффициент подавления составляет 14 дБ (р=0,89). Структура и объем диссертации.

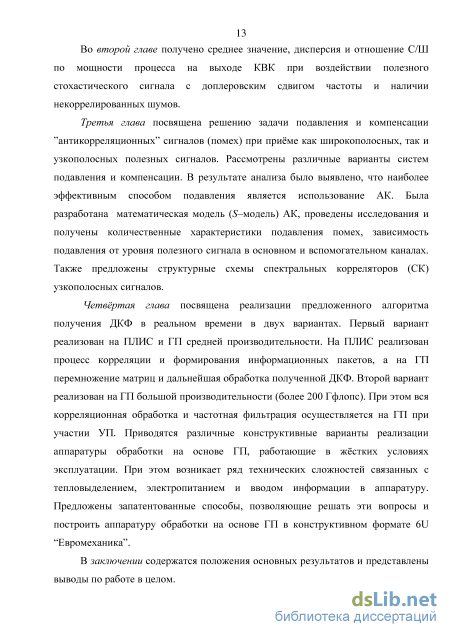

Диссертация состоит из введения, четырех глав, заключения и шести приложений. Общий объем диссертации составляет 218 страниц, включая 82 рисунка и список литературы из 173 наименований.
