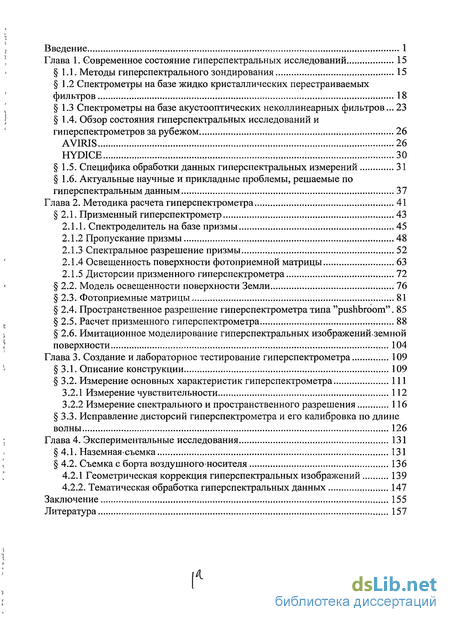

Введение
Глава 1. Современное состояние гиперспектральных исследований 15
1.1. Методы гиперспектрального зондирования 15
1.2 Спектрометры на базе жидко кристаллических перестраиваемых фильтров 18
1.3 Спектрометры на базе акустооптических неколлинеарных фильтров... 23
1.4. Обзор состояния гиперспектральных исследований и гиперспектрометров за рубежом 26
AVIRIS 26
HYDICE 30
1.5. Специфика обработки данных гиперспектральных измерений 31
1.6. Актуальные научные и прикладные проблемы, решаемые по гиперспектральным данным 37
Глава 2. Методика расчета гиперспектрометра 41
2.1. Призменный гиперспектрометр 43
2.1.1. Спектроделитель на базе призмы 45
2.1.2 Пропускание призмы 48
2.1.3 Спектральное разрешение призмы 52
2.1.4 Освещенность поверхности фотоприемной матрицы 63
2.1.5 Дисторсии призменного гиперспектрометра 72
2.2. Модель освещенности поверхности Земли 76
2.3. Фотоприемные матрицы 81
2.4. Пространственное разрешение гиперспектрометра типа "pushbroom". 85
2.5. Расчет призменного гиперспектрометра 88
2.6. Имитационное моделирование гиперспектральных изображенийземной поверхности 104
Глава 3. Создание и лабораторное тестирование гиперспектрометра 109
3.1. Описание конструкции 109
3.2. Измерение основных характеристик гиперспектрометра 111
3.2.1 Измерение чувствительности 112
3.2.2 Измерение спектрального и пространственного разрешения 116
3.3. Исправление дисторсии гиперспектрометра и его калибровка по длине волны 126
Глава 4. Экспериментальные исследования 131
4.1. Наземная съемка 131
4.2. Съемка с борта воздушногоносителя 136
4.2.1 Геометрическая коррекция гиперспектральных изображений 139
4.2.2. Тематическая обработка гиперспектральных данных 147
Заключение 155
Литература 157
- Спектрометры на базе жидко кристаллических перестраиваемых фильтров
- Спектроделитель на базе призмы
- Измерение основных характеристик гиперспектрометра
- Съемка с борта воздушногоносителя
Введение к работе

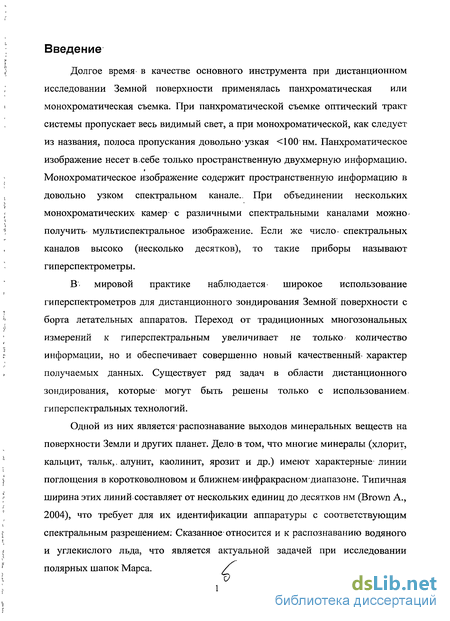

Долгое время в качестве основного инструмента при дистанционном исследовании Земной поверхности применялась панхроматическая или монохроматическая съемка. При панхроматической съемке оптический тракт системы пропускает весь видимый свет, а при монохроматической, как следует из названия, полоса пропускания довольно узкая 100 нм. Панхроматическое изображение несет в .себе только пространственную двухмерную информацию. Монохроматическое изображение содержит пространственную информацию в довольно узком спектральном канале.- При объединении нескольких монохроматических камер • с различными спектральными каналами можно получить мультиспектральное изображение. Если же число- спектральных каналов высоко (несколько десятков), то такие приборы называют гиперспектрометры.
В , мировой практике наблюдается- широкое использование гиперспектрометров для дистанционного зондирования Земной поверхности с борта летательных аппаратов. Переход от традиционных многозональных измерений к гиперспектральным увеличивает не только количество информации, но и обеспечивает совершенно новый качественный- характер получаемых данных. Существует ряд задач в области дистанционного зондирования, которые- могут быть решены только с использованием, гиперспектральных технологий.
Одной из них является5 распознавание выходов минеральных веществ на поверхности Земли и других планет. Дело-в том, что многие минералы (хлорит, кальцит, тальк,, алунит, каолинит, ярозит и др.) имеют характерные- линии поглощения в коротковолновом и ближнем-инфракрасном-диапазоне. Типичная ширина этих линий составляет от нескольких единиц до десятков нм (Brown А., 2004), что требует для их идентификации аппаратуры с соответствующим спектральным разрешением: Сказанное относится и к распознаванию водяного и углекислого льда, что является актуальной задачей при исследовании полярных шапок Марса.
Гиперспектральные измерения находят широкое применение для исследования физики атмосферы Земли и других планет. В1 частности имеются сведения о создании гиперспектрометра со спектральным разрешением 30 пм, в диапазоне 762.8-768.6 нм, для исследования линий поглощения кислорода А-диапазона. Данные столь высокого спектрального разрешения необходимы для определения давления на верхней границе облаков, а также давления на поверхности Земли. Что необходимо для решения задач прогнозирования изменения климата (Pitts et al, 2003).

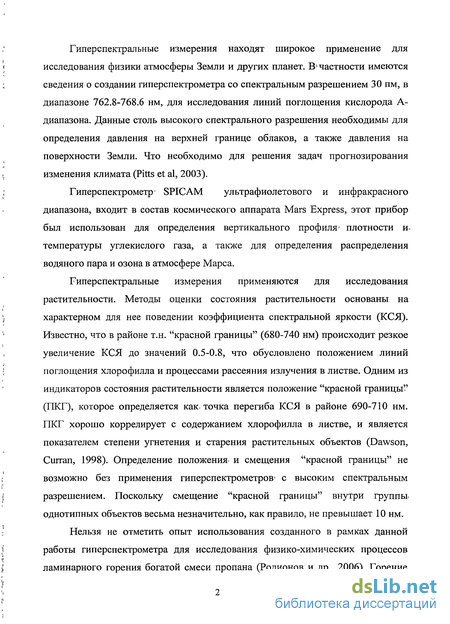

Гиперспектрометр SPICAM ультрафиолетового и инфракрасного диапазона, входит в состав космического аппарата Mars Express, этот прибор был использован для определения вертикального профиля плотности и температуры углекислого газа, а также для определения распределения водяного пара и озона в атмосфере Марса.
Гиперспектральные измерения применяются для исследования растительности. Методы оценки состояния растительности основаны на характерном для нее поведении коэффициента спектральной яркости (КСЯ). Известно, что в районе т.н. "красной границы" (680-740 нм) происходит резкое увеличение КСЯ до значений 0.5-0.8, что обусловлено положением линий поглощения хлорофилла и процессами рассеяния излучения в листве. Одним из индикаторов состояния растительности является положение "красной границы" (ПКГ), которое определяется как-точка перегиба КСЯ в районе 690-710 нм. ПКГ хорошо коррелирует с содержанием хлорофилла в листве, и является показателем степени угнетения и старения растительных объектов (Dawson, Curran, 1998). Определение положения и смещения "красной границы" не возможно без применения гиперспектрометров1 с высоким спектральным разрешением. Поскольку смещение "красной границы" внутри группы, однотипных объектов весьма незначительно, как правило, не превышает 10 нм.
Нельзя не отметить опыт использования созданного в рамках данной работы гиперспектрометра для исследования физико-химических процессов ламинарного горения богатой смеси пропана (Родионов и др., 2006). Горение осуществлялось в "бомбе постоянного объема", которая представляла собой металлический резервуар с небольшим (10 мм диаметром) кварцевым окошком, через которое осуществлялась регистрация спектра пламени. Запись спектра происходила с частотой 120 Гц, что позволило провести анализ процессов горения во времени. Хотя гиперспектрометр в этой работе использовался как точечный спектрометр, рассматривался вариант изготовления кварцевого окошка прямоугольной формы, так что бы охватить весь профиль резервуара и проводить спектрально-временные исследования распространения ударной волны по объему бомбы.

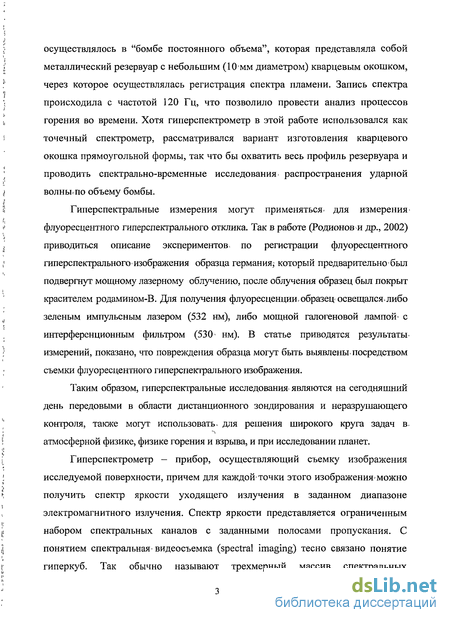

Гиперспектральные измерения могут применяться- для измерения флуоресцентного гиперспектрального отклика. Так в работе (Родионов и др., 2002) приводиться описание экспериментов, по регистрации флуоресцентного гиперспектрального изображения образца германия, который предварительно был подвергнут мощному лазерному облучению, после облучения образец был покрыт красителем родамином-В. Для получения флуоресценции,образец освещался-либо зеленым импульсным лазером (532 нм), либо мощной галогеновой лампой- с интерференционным фильтром (530 нм). В статье приводятся результаты, измерений, показано, что повреждения образца могут быть выявлены посредством съемки флуоресцентного гиперспектрального изображения.
Таким образом, гиперспектральные исследования, являются на сегодняшний день передовыми в области дистанционного зондирования и неразрушающего контроля, также могут использовать для решения широкого круга задач в. л атмосферной физике, физике горения и взрыва, и при исследовании планет.

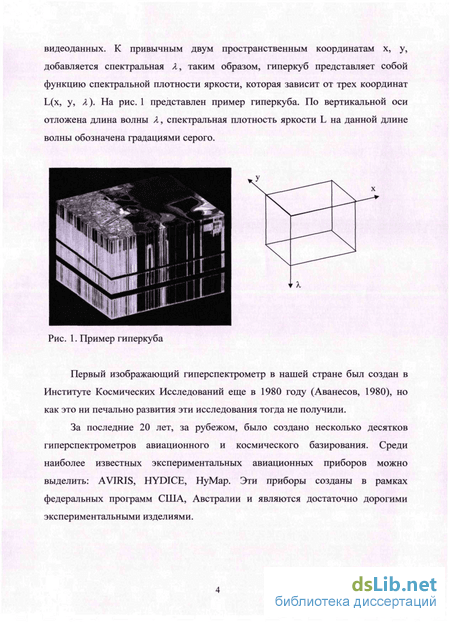

Гиперспектрометр - прибор, осуществляющий съемку изображения исследуемой поверхности, причем для каждой точки этого изображения-можно получить спектр яркости уходящего излучения в заданном диапазоне электромагнитного излучения. Спектр яркости представляется ограниченным набором спектральных каналов с заданными полосами пропускания. С понятием спектральная- видеосъемка (spectral imaging) тесно связано понятие гиперкуб. Так обычно называют трехмерный массив спектральных
Современный уровень развития цифровой и аналоговой элементной базы, в частности технологии производства фотоприемных матриц с высокими параметрами (чувствительностью, разрешением, скоростью считывания) обусловил создание относительно не дорогих, коммерчески доступных гиперспектрометров. Это привело к тому, что сейчас гиперспектрометрия из
области экспериментальных исследований, которые проводились в рамках военных или космических программ, стала переходить в коммерческое русло. Известны серийно выпускаемые фирмами ITRES (Канада) и Spectral Imaging (Финляндия) коммерческие приборы. Появление коммерческих гиперспектрометров лишний раз доказывает эффективность использования данных гиперспектрального зондирования Земли для1 решения широкого круга задач сельского хозяйства, природопользования и мониторинга окружающей среды. Параметры экспериментальных и коммерческих авиационных гиперспектрометров приведены в таблице 1.
Вместе с тем существуют и космические приборы, работающие на орбите Земли и Марса: Modis, Hyperion, Omega.

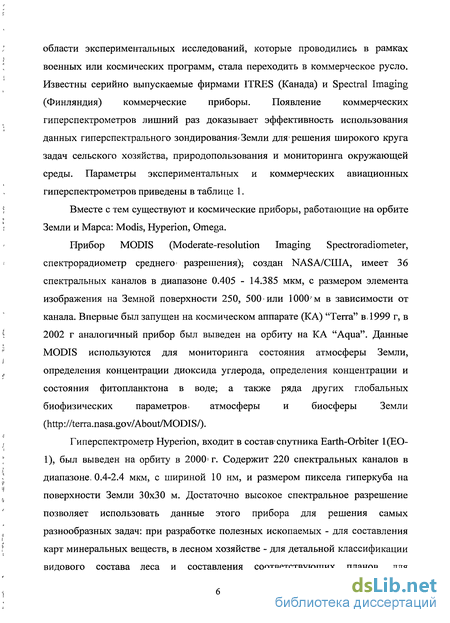

Прибор MODIS (Moderate-resolution Imaging Spectroradiometer, спектрорадиометр среднего разрешения); создан NASA/США, имеет 36 спектральных каналов в диапазоне 0.405 - 14.385 мкм, с размером элемента изображения на Земной поверхности 250, 500- или 1000 м в зависимости от канала. Впервые был запущен на космическом аппарате (КА) "Terra" в Л 999 г, в 2002 г аналогичный прибор был выведен на орбиту на КА "Aqua". Данные MODIS используются для мониторинга состояния атмосферы Земли, определения концентрации диоксида углерода, определения концентрации и состояния фитопланктона в воде; а также ряда других глобальных биофизических параметров- атмосферы и биосферы Земли (http://terra.nasa.gov/About/MODIS/).
Гиперспектрометр Hyperion, входит в состав-спутника Earth-Orbiter 1(ЕО-1), был выведен на орбиту в 2000і г. Содержит 220 спектральных каналов в диапазоне. 0.4-2.4 мкм, с шириной 10 нм, и размером пиксела гиперкуба на поверхности Земли 30x30 м. Достаточно высокое спектральное разрешение позволяет использовать данные этого прибора для решения самых разнообразных задач: при разработке полезных ископаемых - для составления карт минеральных веществ, в лесном хозяйстве - для детальной классификации видового состава леса и составления соответствующих планов, для мониторинга состояния окружающей среды, определения размеров и характера выбросов вредных веществ при промышленном; производстве, а также определения ущерба биосфере и вследствие различного рода катастрофу техногенного и естественного характера: извержение вулканов, землетрясения, наводнения и т.д. (http://eol.gsfc.nasa.gov/Technology/Hyperion.html).

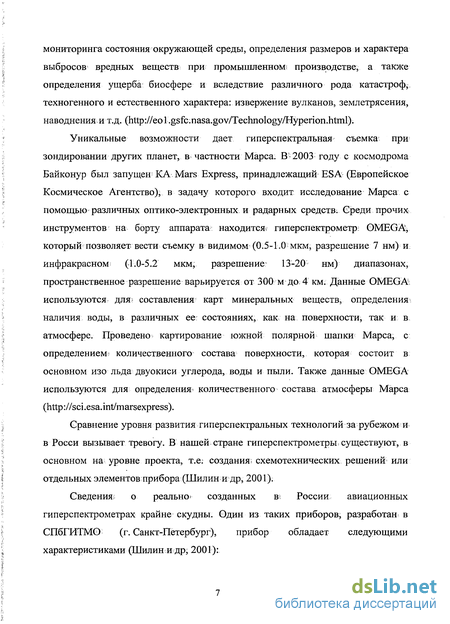

Уникальные возможности дает гиперспектральная съемка при зондировании других планет, в частности Марса. В; 2003 году с космодрома Байконур был запущен КА Mars Express, принадлежащий ESA (Европейское Космическое Агентство); в задачу которого входит исследование Марса с помощью различных оптико-электронных и радарных средств: Среди прочих инструментов на борту аппарата находится гиперспектрометр: OMEGA, который позволяет вести съемку в видимом (0.5-1.0 мкм, разрешение 7 нм) и инфракрасном; (1.0-5.2 мкм, разрешение: 13-20 нм) диапазонах, пространственное разрешение варьируется от 300 м до. 4 км. Данные OMEGA; используются, для составления карт минеральных веществ, определения наличия воды, в различных ее состояниях, как на поверхности, так и в атмосфере. Проведено картирование южной полярной шапки Марса, с определением; количественного состава поверхности, которая состоит в основном изо льда двуокиси углерода, воды и пыли. Также данные OMEGA используются для определения количественного состава атмосферы Марса (http://sci.esa.int/marsexpress).

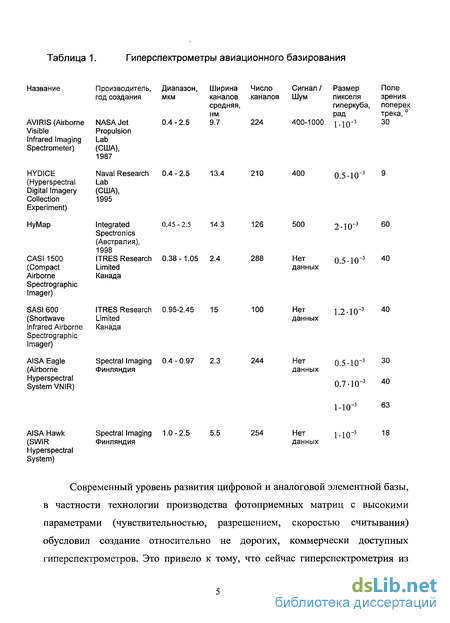

Сравнение уровня развития гиперспектральных технологий за рубежом и в Росси вызывает тревогу. В нашей стране гиперспектрометры-. существуют, в основном на уровне проекта, т.е: создания, схемотехнических решений или отдельных элементов прибора (Шилин и др, 2001).
Сведения; о реально» созданных в; России авиационных гиперспектрометрах крайне скудны. Один из таких приборов, разработан в СПбГИТМО (г. Санкт-Петербург), прибор обладает следующими характеристиками (Шилин и др, 2001):

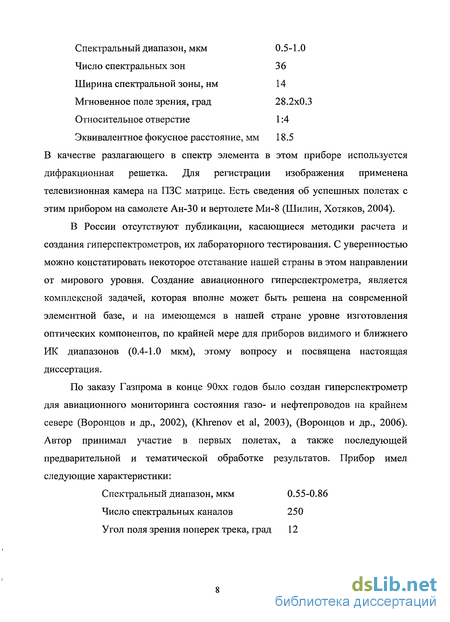

Спектральный диапазон, мкм 0.5-1.0
Число спектральных зон 36
Ширина спектральной зоны, нм 14
Мгновенное поле зрения, град 28.2x0.3
Относительное отверстие 1:4
Эквивалентное фокусное расстояние, мм 18.5 В качестве разлагающего в спектр элемента в этом приборе используется дифракционная решетка. Для регистрации изображения применена телевизионная камера на ПЗС матрице. Есть сведения об успешных полетах с этим прибором на самолете Ан-30 и вертолете Ми-8 (Шилин, Хотяков, 2004).
В России отсутствуют публикации, касающиеся методики расчета и создания гиперспектрометров, их лабораторного тестирования. С уверенностью можно констатировать некоторое отставание нашей страны в этом направлении от мирового уровня. Создание авиационного гиперспектрометра, является комплексной задачей, которая вполне может быть решена на современной элементной базе, и на имеющемся в нашей стране уровне изготовления оптических компонентов, по крайней мере для приборов видимого и ближнего ИК диапазонов (0.4-1.0 мкм), этому вопросу и посвящена настоящая диссертация.
По заказу Газпрома в конце 90хх годов было создан гиперспектрометр для авиационного мониторинга состояния газо- и нефтепроводов на крайнем севере (Воронцов и др., 2002), (Khrenov et al, 2003), (Воронцов и др., 2006). Автор принимал участие в первых полетах, а также последующей предварительной и тематической обработке результатов. Прибор имел следующие характеристики:
Спектральный диапазон, мкм 0.55-0.86
Число спектральных каналов 250
Угол поля зрения поперек трека, град усиления от интенсивности входного оптического сигнала, и достаточно маленькое отношение сигнал/шум. Несмотря на эти недостатки с гиперспектрометром были проведены полеты и получены первые результаты тематической обработки. На рис. 2 приведен пример обнаружения трубопровода, а также видовой классификации окружающих его ландшафтов. Юіассификация проводилась методом спектрального угла. Из-за недостатков гиперспектрометра, а в основном низкому отношению сигнал/шум (не более 20:1) не представлялось возможным проводить серьезную тематическую обработку. Поэтому он был существенным образом переработан.

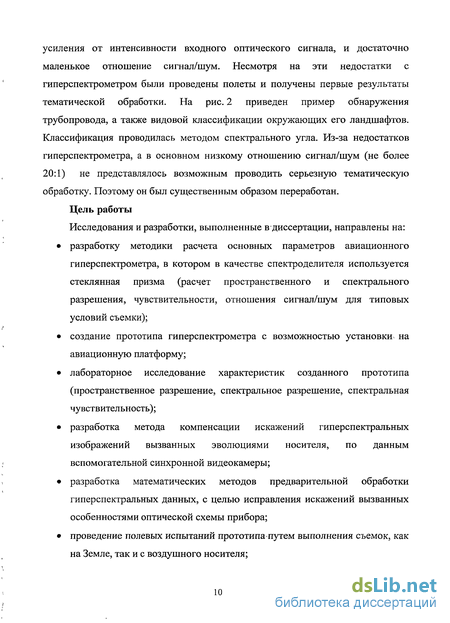

Цель работы
Исследования и разработки, выполненные в диссертации, направлены на:
• разработку методики расчета основных параметров авиационного гиперспектрометра, в котором в качестве спектроделителя используется стеклянная призма (расчет пространственного и спектрального разрешения, чувствительности, отношения сигнал/шум для типовых условий съемки);
• создание прототипа гиперспектрометра с возможностью установки на авиационную платформу;
• лабораторное исследование характеристик созданного прототипа (пространственное разрешение, спектральное разрешение, спектральная чувствительность);
• разработка метода компенсации искажений гиперспектральных изображений вызванных эволюциями носителя, по данным вспомогательной синхронной видеокамеры;
• разработка математических методов предварительной обработки гиперспектральных данных, с целью исправления искажений вызванных особенностями оптической схемы прибора;
• проведение полевых испытаний прототипа путем выполнения съемок, как на Земле, так и с воздушного носителя;
•анализ полученных результатов и выработка рекомендаций для создания промышленных образцов гиперспектрометра.
Научная новизна работы
В работе выполнены следующие оригинальные методические и технические разработки:
• впервые создана методика расчета элементов гиперспектрометра спектроделитель которого выполнен на базе стеклянной призмы. Методика включает: энергетический расчет, определение оптимальных углов прохождения светового потока в призме с точки зрения наилучшего спектрального разрешения и минимизации световых потерь, определение спектральной чувствительности, отношения сигнал/шум ДЛЯ типовых условий съемки, расчет спектрального и пространственного разрешения;
• спроектирован и изготовлен первый гиперспектрометр со спектроделителем на стеклянной призме. Прибор является одним из первых действующих в России, и по своим характеристиками не уступает зарубежным аналогам;
• разработана методика исследования, характеристик гиперспектральной аппаратуры, также методика ее калибровки, которая включает: калибровку спектральных каналов, радиометрическую калибровку, а также исправление дисторсий присущих призменному гиперспектрометру;
• разработан оригинальный метод учета эволюции авиационного носителя, которые приводят к геометрическим искажениям гиперкуба. Метод основан- на использовании данных вспомогательной панхроматической видеокамеры, и является более дешевой (но не менее эффективной) альтернативой использованию гироскопической навигационной системы или гиростабилизированной платформы.
Основные положения,,выносимые на защиту:
• методика расчета основных параметров и узлов гиперспектрометра (расчет освещенности поверхности фотоприемной матрицы,
спектральной разрешающей способности, пространственного разрешения, отношения сигнал/шум для типовых условий съемки);
• методика и результаты калибровки гиперспектрометра (радиометрическая калибровка, калибровка спектральных каналов по длине волны, измерение спектрального и пространственного разрешения, методика исправления дисторсий- присущих спектроделителю на базе призмы);
• методика исправления гиперкуба от искажений, обусловленных эволюциями авиационного носителя, с помощью данных вспомогательной синхронной видеокамеры;
• результаты лабораторных и полевых испытаний прибора (результаты авиационной гиперспектральной съемки тестового полигона на территории Пензенской области занятого различными видами растительности).
Достоверность результатов подтверждается следующим:
• результатами экспериментальных лабораторных исследований, в ходе которых измерены основные параметры прибора и проведено- их сравнение с расчетными;
• результатами полевых испытаний, как на горизонтальных трассах, так и. с борта воздушного носителя.
Научная и практическая ценность работы
В результате выполненной работы создан один из первых в России гиперспектрометров с параметрами, сравнимыми с зарубежными аналогами. Созданный прибор был апробирован при дистанционном зондировании поверхности Земли, как на горизонтальных трассах, так и с воздуха. В результате выполнения работы создана оригинальная методика расчета призменного авиационного гиперспектрометра. Эта методика может быть использована для создания аналогичных приборов в будущем. Разработан оригинальный метод исправления геометрических искажений гиперспектральных изображений, которые возникают из-за эволюции авиационного носителя. Метод основан на использовании данных вспомогательной синхронной видеокамеры и может применяться не только для гиперспектрометров, а для любых приборов со щелевым полем зрения.
В 2006 г. совместно с ФГУП Госцентр "Природа" была проведена гиперспектральная аэросъемка почвенно-растительного покрова тестового полигона на территории Пензенской области с целью определения возможностей гиперспектральной съемки, для детектирования различных видов растительности, в частности, конопли. Проведенные исследования подтверждают работоспособность прибора, правильность принципов его проектирования и лабораторного тестирования, а также показывают перспективность использования гиперспектральной аппаратуры для-решения: этой задачи:. В 2007г аэрогиперспектральная съемка была проведена в расширенном- объеме, в. настоящий момент данные находятся в стадии обработки. Работа выполнена в рамках федеральной, целевой программы "Комплексные меры противодействия злоупотреблению наркотиками и их незаконному обороту на 2005-2009 годы".
В Институте Химической Физики им. Н.Н: Семенова созданный прибор применяется для исследования процессов ламинарного горения богатой смеси пропана, эта работа имеет весьма важное практическое значение для развития новых технологий переработки природного газа.
Апробация работы. Основные положения диссертационной работы докладывались и обсуждались на:
• Третьей научно-практической конференции "Современные проблемы фотограмметрии и дистанционного зондирования посвященной 150-летию фотограмметрии", Москва, 11-12 апреля 2002г;
• Выездном семинаре "Космическое приборостроение ИКИ РАН", Таруса, 7-9 июня 2006г;
• На XVIII международной конференции "Современная химическая физика", 22 сентября — 3 октября Туапсе, 2006г;
• На 4-й всероссийской открытой конференции «Современные проблемы дистанционного зондирования Земли из космоса», Москва, ИКИ РАН, 13-17 ноября 2006 г;
• На 5-й юбилейной открытой всероссийской конференции "Современные проблемы дистанционного зондирования Земли из космоса" Москва, ИКИ РАН, 12-16 ноября 2007 г.
По теме диссертации опубликовано 19 печатных работ, из них 6 статей (все в журналах из списка ВАК). В настоящее время к печати принята еще одна статья автора. Результаты работы докладывались на семинарах в ИКИ РАН, ИХФ РАН, НТЦ "Реагент". Личный вклад автора
Все работы, в которых опубликованы результаты диссертации, написаны в соавторстве с коллегами. Все оригинальные результаты, приведенные в диссертации и вынесенные на защиту, получены лично автором, либо при его определяющем участии.
Авторским в диссертации является: методика расчета призменного гиперспектрометра, методика исправления искажений вызванных наличием призмы в оптической схеме, методика исправления искажений гиперспектрального изображения по данным вспомогательной синхронной видеокамеры. Лично автором осуществлено: лабораторноеизмерение основных параметров прибора, калибровка прибора, наземные и авиационные измерения, предварительная и тематическая обработка полученных гиперспектральных данных. Изготовление и юстировка прибора осуществлялась при непосредственном участии автора. Для предварительной обработки данных гиперспектрометра автором разработано специальное программное обеспечение.
Структура и состав диссертации
Диссертация состоит из введения, четырех глав, выводов, списка литературы. Она изложена на 156 страницах и содержит 15-таблиц, 83 рисунка и список литературы из 61 наименования.
