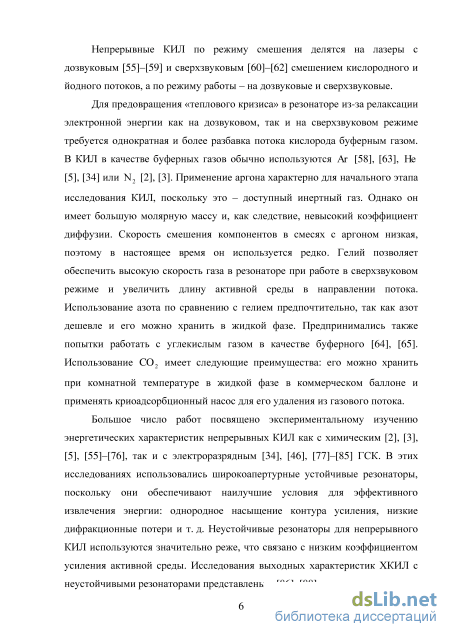

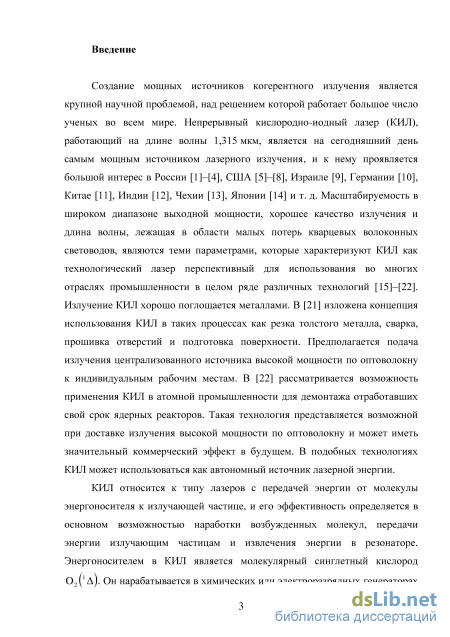

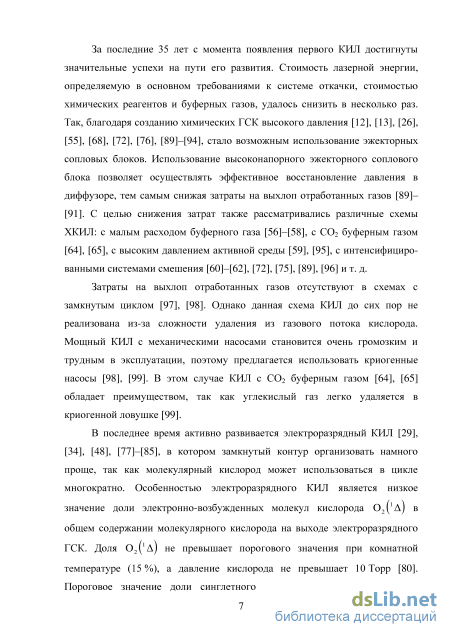

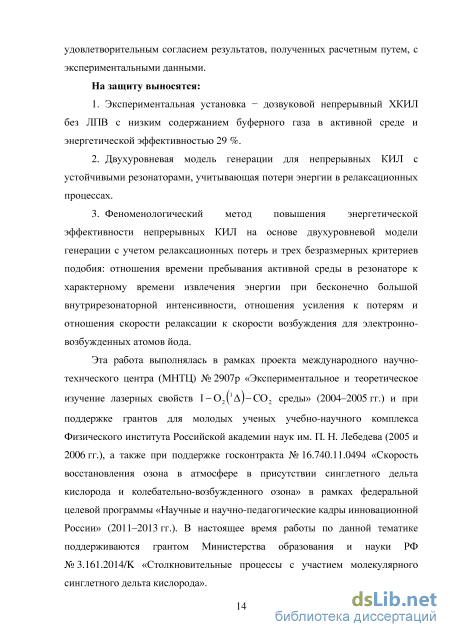

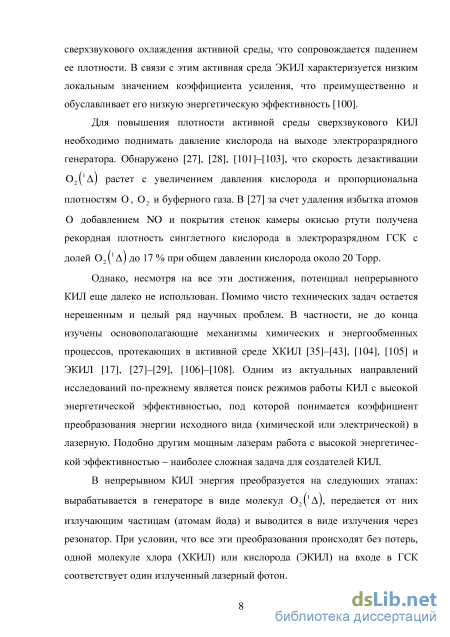

Введение

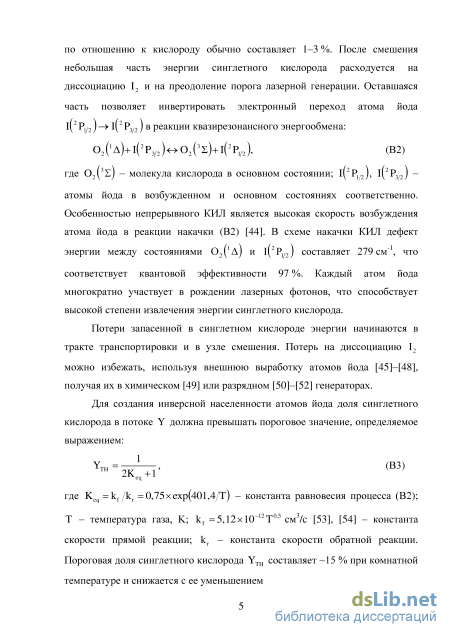

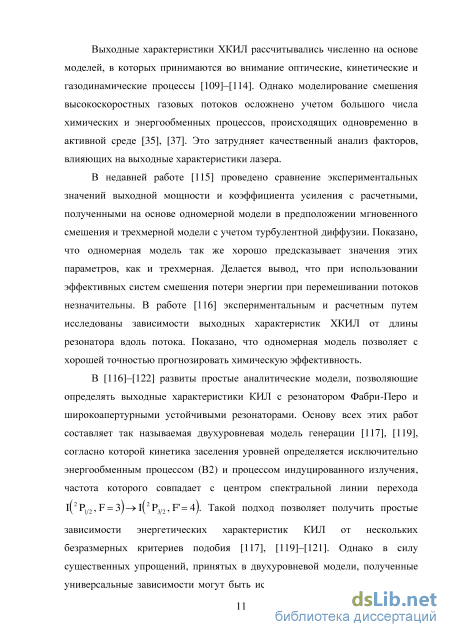

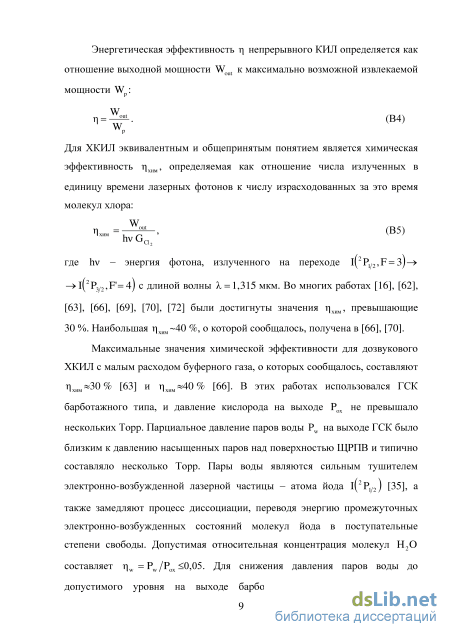

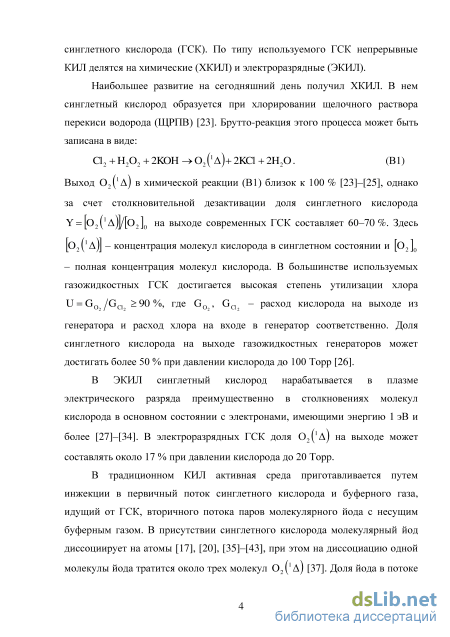

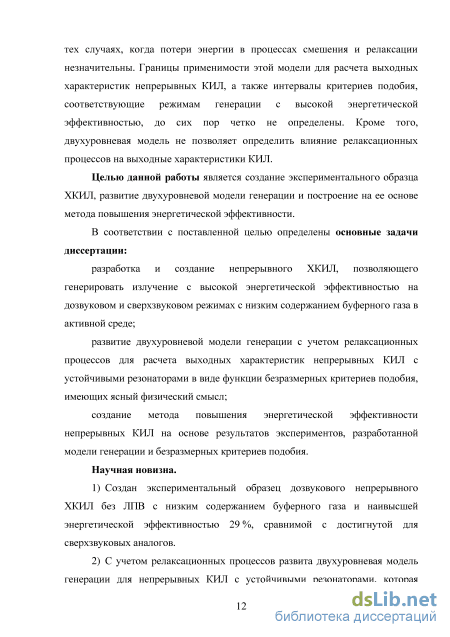

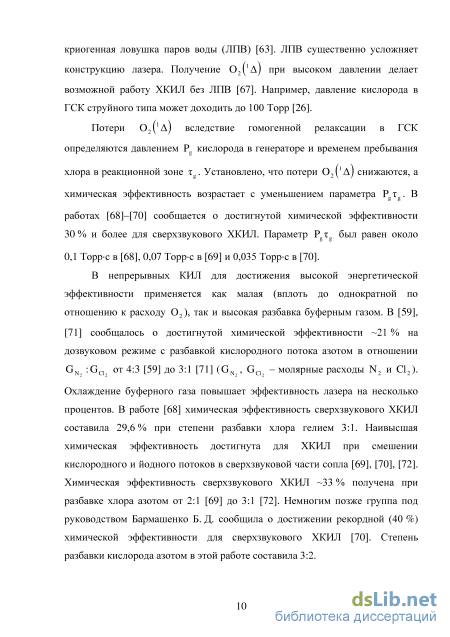

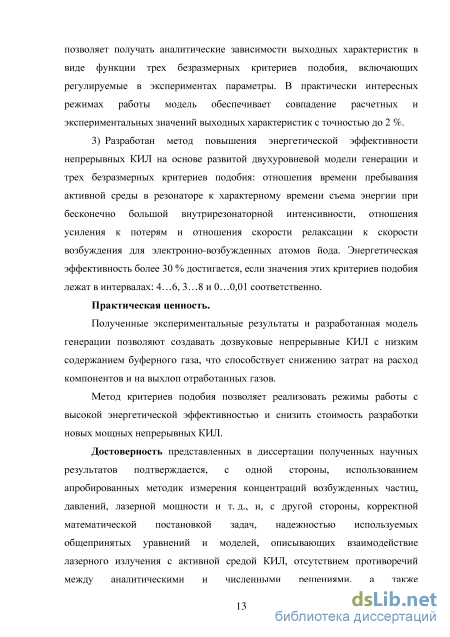

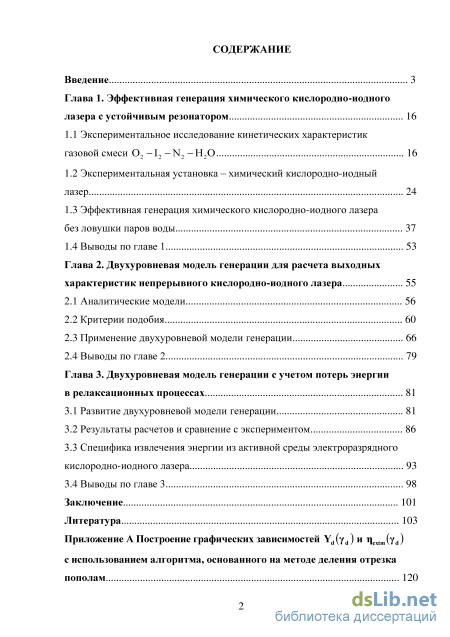

Глава 1. Эффективная генерация химического кислородно-йодного лазера с устойчивым резонатором 16
1.1 Экспериментальное исследование кинетических характеристик газовой смеси 02 -I2 -N2 -Н20 16
1.2 Экспериментальная установка - химический кислородно-йодный лазер 24
1.3 Эффективная генерация химического кислородно-йодного лазера без ловушки паров воды 37
1.4 Выводы по главе 1 53
Глава 2. Двухуровневая модель генерации для расчета выходных характеристик непрерывного кислородно-йодного лазера 55
2.1 Аналитические модели 56
2.2 Критерии подобия 60
2.3 Применение двухуровневой модели генерации 66
2.4 Выводы по главе 2 79
Глава 3. Двухуровневая модель генерации с учетом потерь энергии в релаксационных процессах 81
3.1 Развитие двухуровневой модели генерации 81
3.2 Результаты расчетов и сравнение с экспериментом 86
3.3 Специфика извлечения энергии из активной среды электроразрядного кислородно-йодного лазера 93
3.4 Выводы по главе 3 98
Заключение 101
Литература 103
