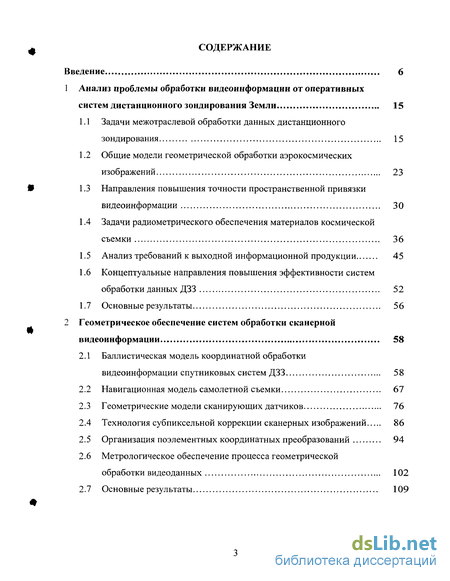

Содержание к диссертации

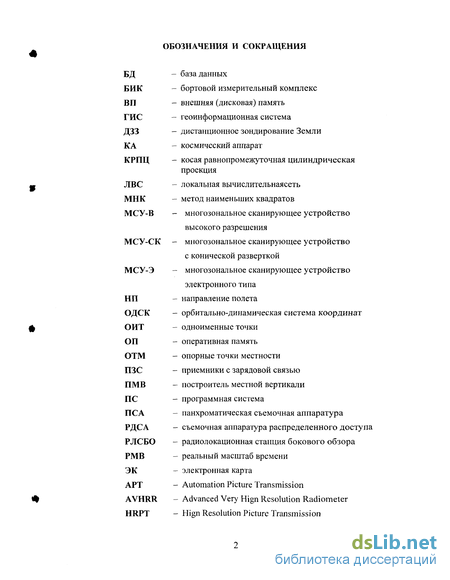

Введение
1 Анализ проблемы обработки видеоинформации от оперативных систем дистанционного зондирования Земли 15
1.1 Задачи межотраслевой обработки данных дистанционного зондирования 15
1.2 Общие модели геометрической обработки аэрокосмических изображений 23
1.3 Направления повышения точности пространственной привязки видеоинформации 30
1.4 Задачи радиометрического обеспечения материалов космической съемки 36
1.5 Анализ требований к выходной информационной продукции 45
1.6 Концептуальные направления повышения эффективности систем обработки данных ДЗЗ 52
1.7 Основные результаты 56
2 Геометрическое обеспечение систем обработки сканерной видеоинформации 58
2.1 Баллистическая модель координатной обработки видеоинформации спутниковых систем ДЗЗ 58
2.2 Навигационная модель самолетной съемки 67
2.3 Геометрические модели сканирующих датчиков 76
2.4 Технология субпиксельной коррекции сканерных изображений 86
2.5 Организация поэлементных координатных преобразований 94
2.6 Метрологическое обеспечение процесса геометрической обработки видеоданных 102
2.7 Основные результаты 109

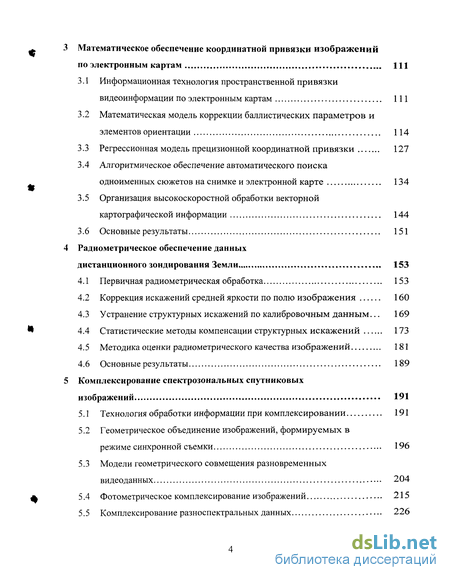

Математическое обеспечение координатной привязки изображений по электронным картам 111
3.1 Информационная технология пространственной привязки видеоинформации по электронным картам 111
3.2 Математическая модель коррекции баллистических параметров и элементов ориентации 114
3.3 Регрессионная модель прецизионной координатной привязки 127
3.4 Алгоритмическое обеспечение автоматического поиска одноименных сюжетов на снимке и электронной карте 134
3.5 Организация высокоскоростной обработки векторной картографической информации 144
3.6 Основные результаты 151
Радиометрическое обеспечение данных дистанционного зондирования Земли 153
4.1 Первичная радиометрическая обработка 153
4.2 Коррекция искажений средней яркости по полю изображения 160
4.3 Устранение структурных искажений по калибровочным данным... 169
4.4 Статистические методы компенсации структурных искажений 173
4.5 Методика оценки радиометрического качества изображений 181
4.6 Основные результаты 189
Комплексирование спектрозональных спутниковых изображений 191
5.1 Технология обработки информации при комплексировании 191
5.2 Геометрическое объединение изображений, формируемых в режиме синхронной съемки 196
5.3 Модели геометрического совмещения разновременных видеоданных 204
5.4 Фотометрическое комплексирование изображений 215
5.5 Комплексирование разноспектральных данных 226
5.6 Синтез цветных снимков высокого разрешения 236
5.7 Основные результаты 242

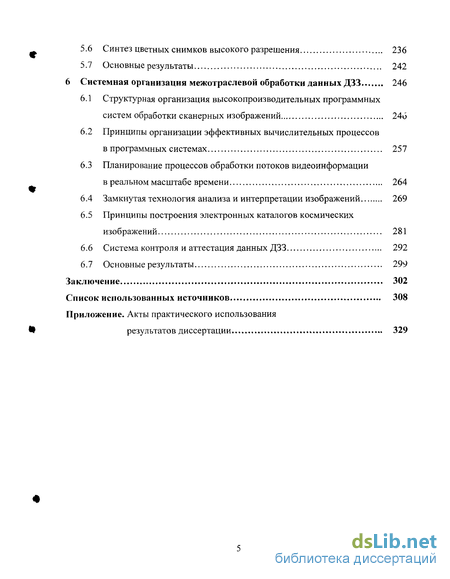

6 Системная организация межотраслевой обработки данных ДЗЗ 246
6.1 Структурная организация высокопроизводительных программных систем обработки сканерных изображений 246
6.2 Принципы организации эффективных вычислительных процессов в программных системах 257
6.3 Планирование процессов обработки потоков видеоинформации в реальном масштабе времени 264
6.4 Замкнутая технология анализа и интерпретации изображений 269
6.5 Принципы построения электронных каталогов космических изображений 281
6.6 Система контроля и аттестация данных ДЗЗ 292
6.7 Основные результаты 299
Заключение 302
Список использованных источников 308
- Задачи межотраслевой обработки данных дистанционного зондирования
- Баллистическая модель координатной обработки видеоинформации спутниковых систем ДЗЗ
- Информационная технология пространственной привязки видеоинформации по электронным картам
- Коррекция искажений средней яркости по полю изображения
Введение к работе

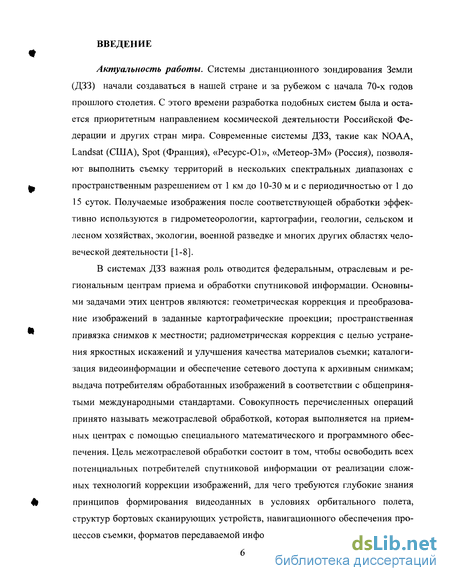

Актуальность работы. Системы дистанционного зондирования Земли (ДЗЗ) начали создаваться в нашей стране и за рубежом с начала 70-х годов прошлого столетия. С этого времени разработка подобных систем была и остается приоритетным направлением космической деятельности Российской Федерации и других стран мира. Современные системы ДЗЗ, такие как NOAA, Landsat (США), Spot (Франция), «Pecypc-Ol», «Метеор-ЗМ» (Россия), позволяют выполнить съемку территорий в нескольких спектральных диапазонах с пространственным разрешением от 1 км до 10-30 мис периодичностью от 1 до 15 суток. Получаемые изображения после соответствующей обработки эффективно используются в гидрометеорологии, картографии, геологии, сельском и лесном хозяйствах, экологии, военной разведке и многих других областях человеческой деятельности [1-8].
В системах ДЗЗ важная роль отводится федеральным, отраслевым и региональным центрам приема и обработки спутниковой информации. Основными задачами этих центров являются: геометрическая коррекция и преобразование изображений в заданные картографические проекции; пространственная привязка снимков к местности; радиометрическая коррекция с целью устранения яркостных искажений и улучшения качества материалов съемки; каталогизация видеоинформации и обеспечение сетевого доступа к архивным снимкам; выдача потребителям обработанных изображений в соответствии с общепринятыми международными стандартами. Совокупность перечисленных операций принято называть межотраслевой обработкой, которая выполняется на приемных центрах с помощью специального математического и программного обеспечения. Цель межотраслевой обработки состоит в том, чтобы освободить всех потенциальных потребителей спутниковой информации от реализации сложных технологий коррекции изображений, для чего требуются глубокие знания принципов формирования видеоданных в условиях орбитального полета, структур бортовых сканирующих устройств, навигационного обеспечения процессов съемки, форматов передаваемой информации и др. [11-14].

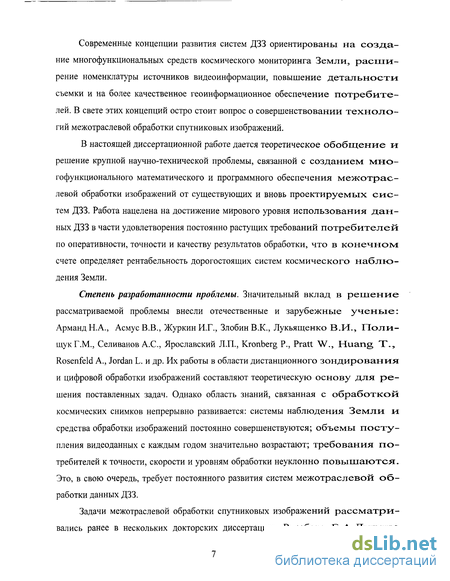

Современные концепции развития систем ДЗЗ ориентированы на создание многофункциональных средств космического мониторинга Земли, расширение номенклатуры источников видеоинформации, повышение детальности съемки и на более качественное геоинформационное обеспечение потребителей. В свете этих концепций остро стоит вопрос о совершенствовании технологий межотраслевой обработки спутниковых изображений.
В настоящей диссертационной работе дается теоретическое обобщение и решение крупной научно-технической проблемы, связанной с созданием многофункционального математического и программного обеспечения межотраслевой обработки изображений от существующих и вновь проектируемых систем ДЗЗ. Работа нацелена на достижение мирового уровня использования данных ДЗЗ в части удовлетворения постоянно растущих требований потребителей по оперативности, точности и качеству результатов обработки, что в конечном счете определяет рентабельность дорогостоящих систем космического наблюдения Земли.
Степень разработанности проблемы. Значительный вклад в решение рассматриваемой проблемы внесли отечественные и зарубежные ученые: Арманд Н.А., Асмус В.В., Журкин И.Г., Злобин В.К., Лукьященко В.И., Поли-щукГ.М., Селиванов А.С., Ярославский Л.П., Kronberg P., Pratt W., Huang X., Rosenfeld A., Jordan L. и др. Их работы в области дистанционного зондирования и цифровой обработки изображений составляют теоретическую основу для решения поставленных задач. Однако область знаний, связанная с обработкой космических снимков непрерывно развивается: системы наблюдения Земли и средства обработки изображений постоянно совершенствуются; объемы поступления видеоданных с каждым годом значительно возрастают; требования потребителей к точности, скорости и уровням обработки неуклонно повышаются. Это, в свою очередь, требует постоянного развития систем межотраслевой обработки данных ДЗЗ.
Задачи межотраслевой обработки спутниковых изображений рассматривались ранее в нескольких докторских диссертациях. В работе Е.А.Лупяна

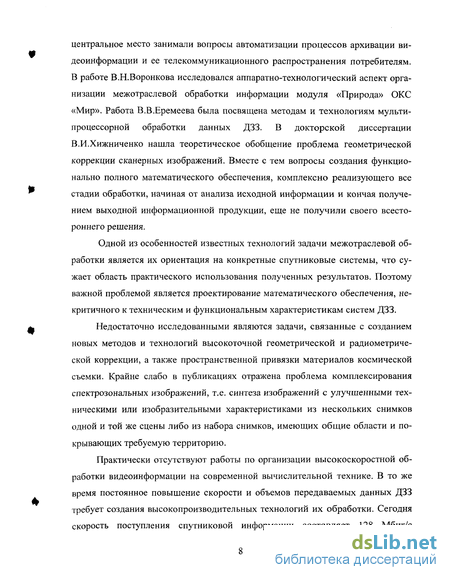

центральное место занимали вопросы автоматизации процессов архивации видеоинформации и ее телекоммуникационного распространения потребителям. В работе В.Н.Воронкова исследовался аппаратно-технологический аспект организации межотраслевой обработки информации модуля «Природа» ОКС «Мир». Работа В.В.Еремеева была посвящена методам и технологиям мультипроцессорной обработки данных ДЗЗ. В докторской диссертации В.И.Хижниченко нашла теоретическое обобщение проблема геометрической коррекции сканерных изображений. Вместе с тем вопросы создания функционально полного математического обеспечения, комплексно реализующего все стадии обработки, начиная от анализа исходной информации и кончая получением выходной информационной продукции, еще не получили своего всестороннего решения.
Одной из особенностей известных технологий задачи межотраслевой обработки является их ориентация на конкретные спутниковые системы, что сужает область практического использования полученных результатов. Поэтому важной проблемой является проектирование математического обеспечения, некритичного к техническим и функциональным характеристикам систем ДЗЗ.
Недостаточно исследованными являются задачи, связанные с созданием новых методов и технологий высокоточной геометрической и радиометрической коррекции, а также пространственной привязки материалов космической съемки. Крайне слабо в публикациях отражена проблема комплексирования спектрозональных изображений, т.е. синтеза изображений с улучшенными техническими или изобразительными характеристиками из нескольких снимков одной и той же сцены либо из набора снимков, имеющих общие области и покрывающих требуемую территорию.
Практически отсутствуют работы по организации высокоскоростной обработки видеоинформации на современной вычислительной технике. В то же время постоянное повышение скорости и объемов передаваемых данных ДЗЗ требует создания высокопроизводительных технологий их обработки. Сегодня скорость поступления спутниковой информации составляет 128 Мбит/с
и более, а информационная емкость регистрируемого за один сеанс связи файла достигает 10 Гбайт [13, 14]. Необходимо выполнить комплексную обработку такого объема информации не более чем за 30 мин. после ее приема [18, 19].

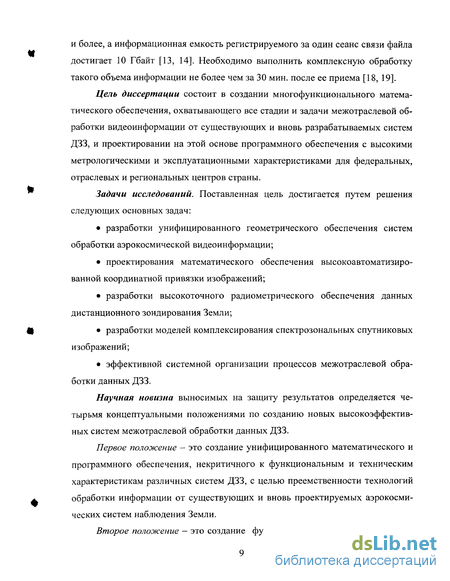

Цель диссертации состоит в создании многофункционального математического обеспечения, охватывающего все стадии и задачи межотраслевой обработки видеоинформации от существующих и вновь разрабатываемых систем ДЗЗ, и проектировании на этой основе программного обеспечения с высокими метрологическими и эксплуатационными характеристиками для федеральных, отраслевых и региональных центров страны.
Задачи исследований. Поставленная цель достигается путем решения следующих основных задач:
разработки унифицированного геометрического обеспечения систем обработки аэрокосмической видеоинформации;
проектирования математического обеспечения высокоавтоматизированной координатной привязки изображений;
разработки высокоточного радиометрического обеспечения данных дистанционного зондирования Земли;
разработки моделей комплексирования спектрозональных спутниковых изображений;
эффективной системной организации процессов межотраслевой обработки данных ДЗЗ.
Научная новизна выносимых на защиту результатов определяется четырьмя концептуальными положениями по созданию новых высокоэффективных систем межотраслевой обработки данных ДЗЗ.
Первое положение - это создание унифицированного математического и программного обеспечения, некритичного к функциональным и техническим характеристикам различных систем ДЗЗ, с целью преемственности технологий обработки информации от существующих и вновь проектируемых аэрокосмических систем наблюдения Земли.
Второе положение - это создание функционально полного математиче-
ского и программного обеспечения, позволяющего в едином технологическом процессе решить все задачи межотраслевой обработки, в том числе и задачу метрологической аттестации результатов обработки.
Третье положение — это создание математического обеспечения, удовлетворяющего современным требованиям потребителей по точности, качеству и уровням межотраслевой обработки данных ДЗЗ.
Четвертое положение - это создание математических и программных средств, которые обеспечивают межотраслевую обработку потоков видеоданных в темпе их поступления от систем ДЗЗ с высоким уровнем автоматизации.

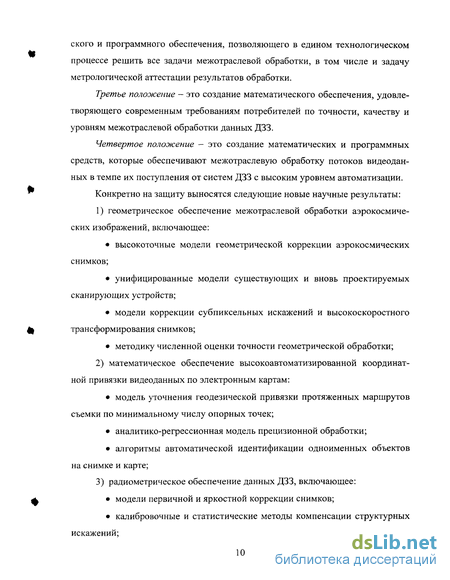

Конкретно на защиту выносятся следующие новые научные результаты:
1) геометрическое обеспечение межотраслевой обработки аэрокосмиче
ских изображений, включающее:
высокоточные модели геометрической коррекции аэрокосмических снимков;
унифицированные модели существующих и вновь проектируемых сканирующих устройств;
модели коррекции субпиксельных искажений и высокоскоростного трансформирования снимков;
методику численной оценки точности геометрической обработки;
2) математическое обеспечение высокоавтоматизированной координат
ной привязки видеоданных по электронным картам:
модель уточнения геодезической привязки протяженных маршрутов съемки по минимальному числу опорных точек;
аналитико-регрессионная модель прецизионной обработки;
алгоритмы автоматической идентификации одноименных объектов на снимке и карте;
3) радиометрическое обеспечение данных ДЗЗ, включающее:
модели первичной и яркостной коррекции снимков;
калибровочные и статистические методы компенсации структурных искажений;
методику оценки радиометрического качества видеоинформации;
4) технологии комплексирования спектрозональных изображений:
модели бесшовного геометрического объединения и совмещения разновременных и изображений, формируемых в режиме синхронной съемки;
способ высокоточного фотометрического комплексирования отдельных снимков;
технология комплексирования разнозональных данных;
технологии синтеза цветных снимков;
5) системная организация межотраслевой обработки данных ДЗЗ, а имен
но:
структурная и информационная организация высокопроизводительных программных систем и электронных каталогов;
принципы повышения эффективности вычислительных процессов и планирование обработки в реальном масштабе времени;
замкнутая технология интерпретации изображений.

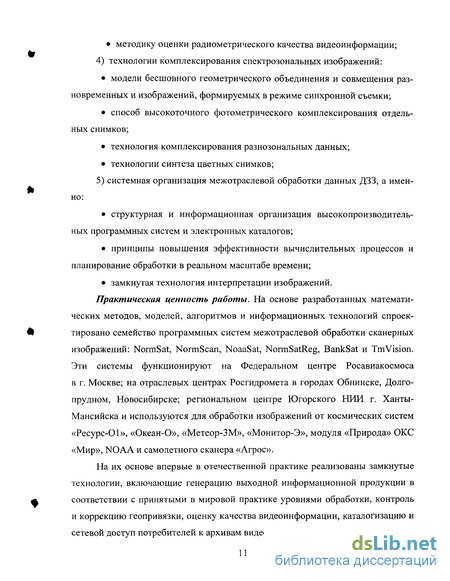

Практическая ценность работы. На основе разработанных математи
ческих методов, моделей, алгоритмов и информационных технологий спроек
тировано семейство программных систем межотраслевой обработки сканерных
изображений: NormSat, NormScan, NoaaSat, NormSatReg, BankSat и TmVision.
Эти системы функционируют на Федеральном центре Росавиакосмоса
в г. Москве; на отраслевых центрах Росгидромета в городах Обнинске, Долго
прудном, Новосибирске; региональном центре Югорского НИИ г. Ханты-
Мансийска и используются для обработки изображений от космических систем
«Ресурс-01», «Океан-О», «Метеор-ЗМ», «Монитор-Э», модуля «Природа» ОКС
«Мир», NOAA и самолетного сканера «Агрос».
На их основе впервые в отечественной практике реализованы замкнутые технологии, включающие генерацию выходной информационной продукции в соответствии с принятыми в мировой практике уровнями обработки, контроль и коррекцию геопривязки, оценку качества видеоинформации, каталогизацию и сетевой доступ потребителей к архивам видеоданных.

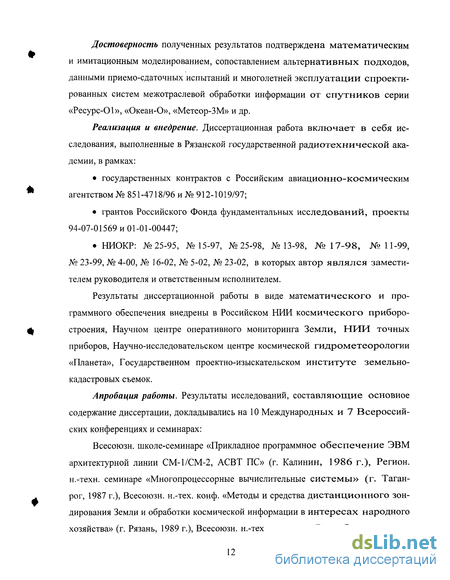

Достоверность полученных результатов подтверждена математическим и имитационным моделированием, сопоставлением альтернативных подходов, данными приемо-сдаточных испытаний и многолетней эксплуатации спроектированных систем межотраслевой обработки информации от спутников серии «Pecypc-Ol», «Океан-О», «Метеор-ЗМ» и др.
Реализация и внедрение. Диссертационная работа включает в себя исследования, выполненные в Рязанской государственной радиотехнической академии, в рамках:
государственных контрактов с Российским авиационно-космическим агентством № 851-4718/96 и № 912-1019/97;
грантов Российского Фонда фундаментальных исследований, проекты 94-07-01569 и 01-01-00447;
НИОКР: №25-95, №15-97, №25-98, №13-98, №17-98, №11-99, № 23-99, № 4-00, № 16-02, № 5-02, № 23-02, в которых автор являлся заместителем руководителя и ответственным исполнителем.
Результаты диссертационной работы в виде математического и программного обеспечения внедрены в Российском НИИ космического приборостроения, Научном центре оперативного мониторинга Земли, НИИ точных приборов, Научно-исследовательском центре космической гидрометеорологии «Планета», Государственном проектно-изыскательском институте земельно-кадастровых съемок.
Апробация работы. Результаты исследований, составляющие основное содержание диссертации, докладывались на 10 Международных и 7 Всероссийских конференциях и семинарах:
Всесоюзн. школе-семинаре «Прикладное программное обеспечение ЭВМ архитектурной линии СМ-1/СМ-2, АСВТ ПС» (г. Калинин, 1986 г.), Регион, н.-техн. семинаре «Многопроцессорные вычислительные системы» (г. Таганрог, 1987 г.), Всесоюзн. н.-тех. конф. «Методы и средства дистанционного зондирования Земли и обработки космической информации в интересах народного хозяйства» (г. Рязань, 1989 г.), Всесоюзн. н.-тех. семинаре «Разработка систем-
ного и прикладного программного обеспечения МВК ПС-2000/2100, ПС-3000/3100» (г.Москва, 1990 г.), 3-й и 4-й Междунар. конф. «Методы дистанционного зондирования и ГИС-технологии для контроля и диагностики окружающей среды» (г. Москва, 1996 г., 1998 г.), Междунар. конф. «Информационные системы в науке-95» (г. Москва, 1995 г.), Всероссийск. конф. «Новые информационные технологии в научных исследованиях и радиоэлектроники» (г. Рязань, 1996 г.), 1-й, 2-й и 3-й Междунар. н.-тех. конф. «Космонавтика. Радиоэлектроника. Геоинформатика» (г. Рязань, 1997 г., 1998 г., 2000 г.), Междунар. конф. «Распознавание-97» (г.Курск, 1997г.), 8-м и 10-м Междунар. н.-тех. семинаре «Проблемы передачи и обработки информации в сетях и системах телекоммуникаций» (г. Рязань, 1999 г., 2001 г.), Всероссийск. конф. «Новые информационные технологии в научных исследованиях и в образовании» (г. Рязань, 2001 г., 2002 г.), Междунар. космич. конф. 2001 «Космос без оружия - арена мирового сотрудничества в XXI веке» (г. Москва, 2001 г.).
Публикации. По теме диссертации опубликовано 80 работ: 41 статья, 1 патент на изобретение, 2 справочных пособия по космическим системам «Ре-cypc-Ol» № 4 и «Метеор-ЗМ» № 1, 35 тезисов докладов на международных и Всероссийских конференциях и семинарах, 1 методическое указание к лабораторному практикуму.
Личный вклад соискателя по опубликованным материалам состоит в следующем:
в работах [14, 18, 19, 24, 86, 99, 120, 122, 192, 195] соискателем предложена общесистемная организация и формальное описание основных технологических операций, выполняемых при межотраслевой обработке аэрокосмической видеоинформации;
в работах [74, 75, 76, 85, 90-92, 119, 121, 124, 125, 129, 130, 149, 155, 156, 167] соискателем разработаны методы и математические модели геометрического и радиометрического обеспечения процессов получения выходных информационных продуктов стандартных уровней обработки, совместно с соав-
торами выполнены их алгоритмизация и теоретико-экспериментальные исследования;
в работах [47, 73, 96, 97, 102-105, 133, 134, 137, 141, 148, 157-160, 162-166, 169] соискателю принадлежат идеи и математические модели, лежащие в основе процедур комплексирования и координатной привязки изображений по электронным картам;
в публикациях [98, 117, 127, 140, 144-147, 172-174, 180-184, 190-195] соискателем разработаны алгоритмы, структурные решения и информационные технологии, ориентированные на повышение точности, качества и производительности математического и программного обеспечения систем межотраслевой обработки изображений;
работы [123, 126, 128, 131, 139, 142, 143, 168, 175] выполнены без соавторов.
Структура и объем работы. Диссертация состоит из введения, 6 глав, заключения, списка литературы и приложения, которое содержит документы о внедрении и практическом использовании результатов. Общий объем работы составляет 335 стр., в том числе: основное содержание — 260 стр., 85 рисунков, 9 таблиц, список литературы на 21стр. (195 наименований), приложение - 7 стр.
