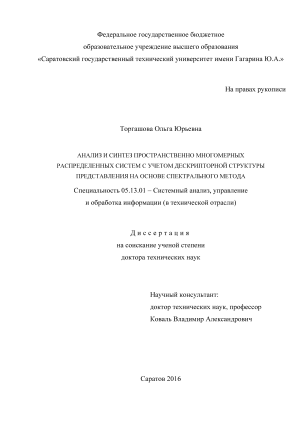

Анализ и синтез пространственно многомерных распределенных систем с учетом дескрипторной структуры представления на основе спектрального метода Торгашова Ольга Юрьевна

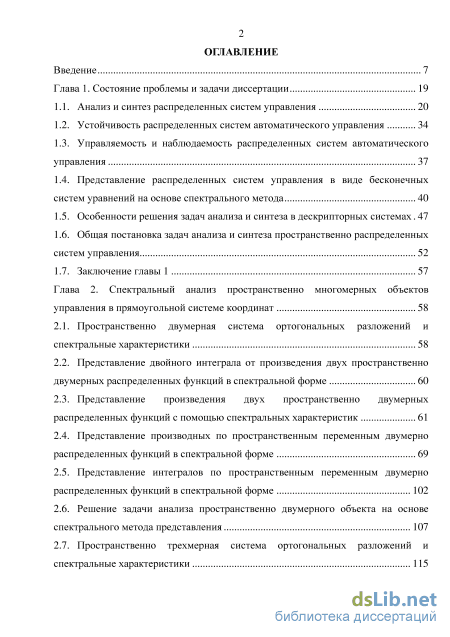

Содержание к диссертации

Введение

Глава 1. Состояние проблемы и задачи диссертации 19

1.1. Анализ и синтез распределенных систем управления 20

1.2. Устойчивость распределенных систем автоматического управления 34

1.3. Управляемость и наблюдаемость распределенных систем автоматического управления 37

1.4. Представление распределенных систем управления в виде бесконечных систем уравнений на основе спектрального метода 40

1.5. Особенности решения задач анализа и синтеза в дескрипторных системах 47

1.6. Общая постановка задач анализа и синтеза пространственно распределенных систем управления 52

1.7. Заключение главы 1 57

Глава 2. Спектральный анализ пространственно многомерных объектов управления в прямоугольной системе координат 58

2.1. Пространственно двумерная система ортогональных разложений и спектральные характеристики 58

2.2. Представление двойного интеграла от произведения двух пространственно двумерных распределенных функций в спектральной форме 60

2.3. Представление произведения двух пространственно двумерных распределенных функций с помощью спектральных характеристик 61

2.4. Представление производных по пространственным переменным двумерно распределенных функций в спектральной форме 69

2.5. Представление интегралов по пространственным переменным двумерно распределенных функций в спектральной форме 102

2.6. Решение задачи анализа пространственно двумерного объекта на основе спектрального метода представления 107

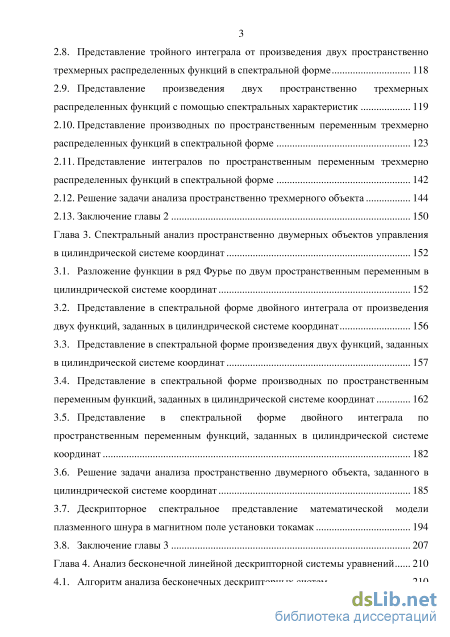

2.7. Пространственно трехмерная система ортогональных разложений и спектральные характеристики 115

2.8. Представление тройного интеграла от произведения двух пространственно трехмерных распределенных функций в спектральной форме 118

2.9. Представление произведения двух пространственно трехмерных распределенных функций с помощью спектральных характеристик 119

2.10. Представление производных по пространственным переменным трехмерно распределенных функций в спектральной форме 123

2.11. Представление интегралов по пространственным переменным трехмерно распределенных функций в спектральной форме 142

2.12. Решение задачи анализа пространственно трехмерного объекта 144

2.13. Заключение главы 2 150

Глава 3. Спектральный анализ пространственно двумерных объектов управления в цилиндрической системе координат 152

3.1. Разложение функции в ряд Фурье по двум пространственным переменным в цилиндрической системе координат 152

3.2. Представление в спектральной форме двойного интеграла от произведения двух функций, заданных в цилиндрической системе координат 156

3.3. Представление в спектральной форме произведения двух функций, заданных в цилиндрической системе координат 157

3.4. Представление в спектральной форме производных по пространственным переменным функций, заданных в цилиндрической системе координат 162

3.5. Представление в спектральной форме двойного интеграла по пространственным переменным функций, заданных в цилиндрической системе координат 182

3.6. Решение задачи анализа пространственно двумерного объекта, заданного в цилиндрической системе координат 185

3.7. Дескрипторное спектральное представление математической модели плазменного шнура в магнитном поле установки токамак 194

3.8. Заключение главы 3 207

Глава 4. Анализ бесконечной линейной дескрипторной системы уравнений 210

4.1. Алгоритм анализа бесконечных дескрипторных систем 210

4.2. Бесконечные системы алгебраических уравнений 213

4.3. Бесконечные неоднородные системы линейных дифференциальных уравнений 215

4.4. Анализ дескрипторного спектрального представления объекта управления в системе стабилизации потенциала ускорения плазмы 221

4.5. Заключение главы 4 229

Глава 5. Синтез динамических регуляторов дескрипторных систем по критерию H2-оптимизации 231

5.1. Постановка задачи 231

5.2. Обратная связь с использованием оценки вектора состояния 234

5.3. Синтез наблюдателя минимальной размерности 237

5.4. Синтез H2-оптимального регулятора 241

5.5. Синтез системы стабилизации потенциала ускорения плазмы в магнитном поле установки токамак 249

5.6. Заключение главы 5 258

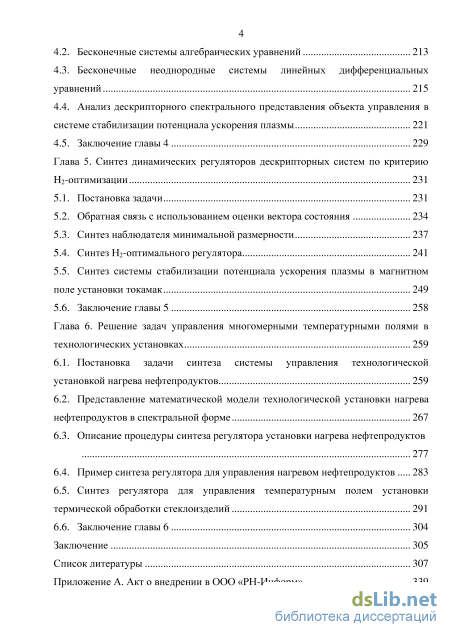

Глава 6. Решение задач управления многомерными температурными полями в технологических установках 259

6.1. Постановка задачи синтеза системы управления технологической установкой нагрева нефтепродуктов 259

6.2. Представление математической модели технологической установки нагрева нефтепродуктов в спектральной форме 267

6.3. Описание процедуры синтеза регулятора установки нагрева нефтепродуктов 277

6.4. Пример синтеза регулятора для управления нагревом нефтепродуктов 283

6.5. Синтез регулятора для управления температурным полем установки термической обработки стеклоизделий 291

6.6. Заключение главы 6 304

Заключение 305

Список литературы

• Особенности решения задач анализа и синтеза в дескрипторных системах
• Представление двойного интеграла от произведения двух пространственно двумерных распределенных функций в спектральной форме
• Представление в спектральной форме двойного интеграла от произведения двух функций, заданных в цилиндрической системе координат
• Анализ дескрипторного спектрального представления объекта управления в системе стабилизации потенциала ускорения плазмы

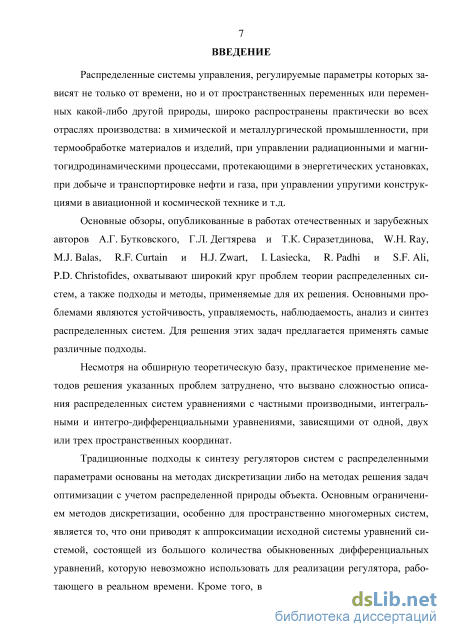

Введение к работе

Актуальность темы. Распределенные системы управления, регулируемые параметры которых зависят не только от времени, но и от пространственных переменных или переменных какой-либо другой природы, широко распространены практически во всех отраслях производства: в химической и металлургической промышленности, при термообработке материалов и изделий, при управлении радиационными и магнитогидродинамическими процессами, протекающими в энергетических установках, при добыче и транспортировке нефти и газа, при управлении упругими конструкциями в авиационной и космической технике и т.д.

Основные обзоры, опубликованные в работах отечественных и зарубежных авторов А.Г. Бутковского, Г.Л. Дегтярева и Т.К. Сиразетдинова, W.H. Ray, M.J. Balas, R.F. Curtain и H.J. Zwart, I. Lasiecka, R. Padhi и S.F. Ali, P.D. Christofides, охватывают широкий круг проблем теории распределенных систем, а также подходы и методы, применяемые для их решения. Основными проблемами являются устойчивость, управляемость, наблюдаемость, анализ и синтез распределенных систем. Для решения этих задач предлагается применять самые различные подходы.

Несмотря на обширную теоретическую базу, практическое применение методов решения указанных проблем затруднено, что вызвано сложностью описания распределенных систем уравнениями с частными производными, интегральными и интегродифференциальными уравнениями, зависящими от одной, двух или трех пространственных координат.

Традиционные подходы к синтезу регуляторов систем с распределенными параметрами основаны на методах дискретизации либо на методах решения задач оптимизации с учетом распределенной природы объекта. Основным ограничением методов дискретизации, особенно для пространственно многомерных систем, является то, что они приводят к аппроксимации исходной системы уравнений системой, состоящей из большого количества обыкновенных дифференциальных уравнений, которую невозможно использовать для реализации регулятора, работающего в реальном времени. Кроме того, в ряде случаев дискретизация может приводить к нарушению основных физических принципов рассматриваемого процесса. Поэтому значительные исследовательские усилия были сосредоточены на развитии методов описания и расчета систем с распределенными параметрами, учитывающих распределенную, или бесконечномерную, природу рассматриваемых систем.

Такие известные методы, как методы аналитического синтеза регуляторов, геометрический метод поиска алгоритмов управления, методы пространственно частотной декомпозиции и т.д., осложнены тем, что решение оптимизационных задач, задач управляемости и наблюдаемости, как правило, связано с решением дифференциальных и интегродифференциальных уравнений с частными производными, что представляет самостоятельную сложную научную задачу и существенно влияет на результат анализа и синтеза исследуемой распределенной системы.

При решении задач управления распределенными объектами часто прибегают к понижению пространственной размерности математической модели, что значительно упрощает решение поставленных задач. Однако принятые допущения могут весьма существенно влиять на точность и динамические характеристики разработанных систем управления.

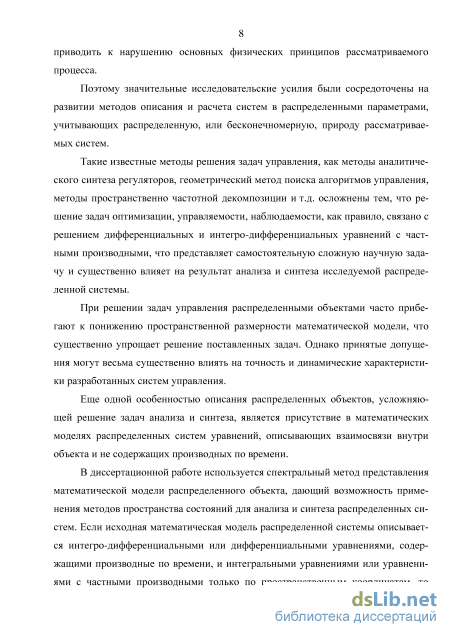

Еще одной особенностью описания распределенных объектов, усложняющей решение задач анализа и синтеза, является присутствие в математических моделях распределенных систем уравнений, описывающих взаимосвязи внутри объекта и не содержащих производных по времени.

В диссертационной работе используется спектральный метод представления математической модели распределенного объекта, дающий возможность применения методов пространства состояний для анализа и синтеза распределенных систем. Если исходная математическая модель распределенной системы описывается интегродифференциальными или дифференциальными уравнениями, содержащими производные по времени, и интегральными уравнениями или уравнениями с частными производными только по пространственным координатам, то спектральное представление системы будет представлять собой две связанные бесконечномерные системы дифференциальных и алгебраических уравнений. Такие системы принято называть де-скрипторными.

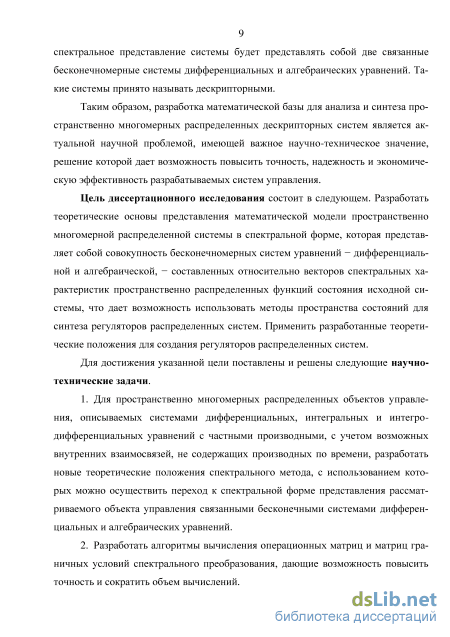

Таким образом, разработка математической базы для анализа и синтеза пространственно многомерных распределенных дескрипторных систем является актуальной научной проблемой, имеющей важное научно-техническое значение, решение которой дает возможность повысить точность, надежность и экономическую эффективность разрабатываемых систем управления.

Цель диссертационного исследования. Разработать теоретические основы представления математической модели пространственно многомерной распределенной системы в спектральной форме в виде совокупности бесконечномерных систем уравнений – дифференциальной и алгебраической, составленных относительно векторов спектральных характеристик пространственно распределенных функций состояния исходной системы, что дает возможность использовать методы пространства состояний для синтеза регуляторов распределенных систем. Применить разработанные теоретические положения для создания регуляторов распределенных систем.

Для достижения указанной цели поставлены и решены следующие научно-технические задачи.

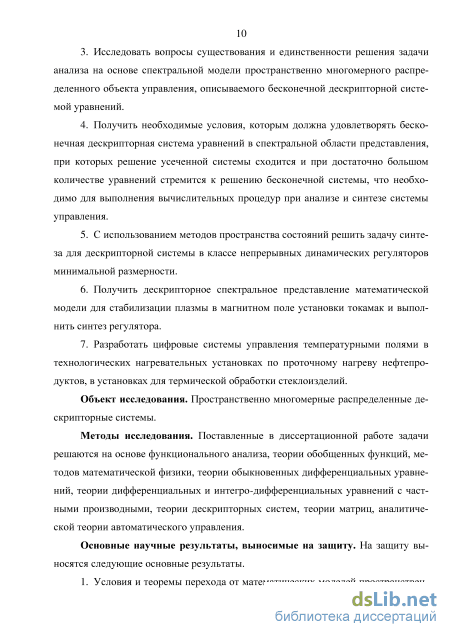

1. Для пространственно многомерных распределенных объектов управления, описываемых системами дифференциальных, интегральных и интегро-дифференциальных уравнений с частными производными, с учетом возможных внутренних взаимосвязей, не содержащих производных по времени, разработать новые теоретические положения спектрального метода, с использованием которых можно осуществить переход к спектральной форме представления рассматриваемого объекта управления связанными бесконечными системами дифференциальных и алгебраических уравнений.

1. Разработать алгоритмы вычисления операционных матриц и матриц граничных условий спектрального преобразования, дающие возможность повысить точность и сократить объем вычислений.

2. Исследовать вопросы существования и единственности решения задачи анализа на основе спектральной модели пространственно многомерного распределенного объекта управления, описываемого бесконечной дескрип-торной системой уравнений.

3. Получить необходимые условия, которым должна удовлетворять бесконечная дескрипторная система уравнений в спектральной области представления, при которых решение усеченной системы обладает свойством сходимости и при достаточно большом количестве уравнений стремится к решению бесконечной системы, что необходимо для выполнения вычислительных процедур анализа и синтеза систем управления.

4. С использованием методов пространства состояний решить задачу синтеза для дескрипторной системы в классе непрерывных динамических регуляторов минимальной размерности.

5. Получить дескрипторное спектральное представление математической модели для стабилизации плазмы в магнитном поле установки Токамак и выполнить синтез регулятора.

6. Разработать цифровые системы управления многомерными температурными полями в технологических нагревательных установках по проточному нагреву нефтепродуктов, в установках для термической обработки стек-лоизделий.

Объект исследования. Пространственно многомерные распределенные дескрипторные системы.

Предмет исследования. Анализ и синтез пространственно многомерных распределенных дескрипторных систем.

Методы исследования. Поставленные в диссертационной работе задачи решаются на основе функционального анализа, теории обобщенных функций, методов математической физики, теории обыкновенных дифференциальных уравнений, теории дифференциальных и интегро-дифференциальных уравнений с частными производными, теории дескрипторных систем, теории матриц, аналитической теории автоматического управления.

Основные научные результаты, выносимые на защиту. На защиту выносятся следующие основные результаты.

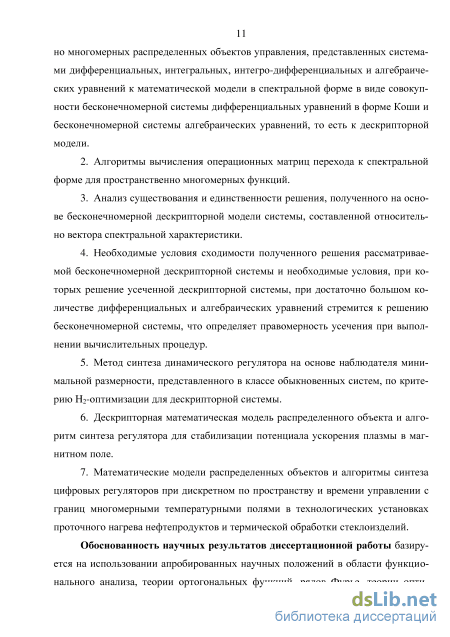

1. Условия и теоремы перехода от математических моделей пространственно многомерных распределенных объектов управления, представленных системами дифференциальных, интегральных, интегро-дифференциальных и алгебраических уравнений к математической модели в спектральной форме в виде совокупности бесконечномерных систем дифференциальных уравнений в форме Коши и бесконечномерных систем алгебраических уравнений, то есть к дескрипторной модели.

2. Алгоритмы вычисления операционных матриц перехода к спектральной форме для пространственно многомерных функций.

3. Необходимые условия существования и единственности решения, полученного на основе бесконечномерной дескрипторной модели системы, составленной относительно вектора спектральной характеристики.

4. Необходимые условия сходимости полученного решения рассматриваемой бесконечномерной дескрипторной системы и необходимые условия, при которых решение усеченной дескрипторной системы, при достаточно большом количестве дифференциальных и алгебраических уравнений стремится к решению бесконечномерной системы, что определяет правомерность усечения при выполнении вычислительных процедур.

5. Развитие метода синтеза динамического регулятора на основе наблюдателя минимальной размерности, представленного в классе обыкновенных систем, по критерию H₂-оптимизации для дескрипторной системы.

6. Дескрипторная математическая модель распределенного объекта и алгоритм синтеза регулятора для стабилизации потенциала ускорения плазмы в магнитном поле.

7. Математические модели пространственно многомерных распределенных объектов и алгоритмы синтеза цифровых регуляторов при дискретном по пространству и времени управлении с границ в технологических установках проточного нагрева нефтепродуктов и термической обработки стеклоизделий.

Обоснованность научных результатов диссертационной работы базируется на использовании апробированных научных положений в области функционального анализа, теории ортогональных функций, рядов Фурье, теории оптимальных и распределенных систем управления, согласованности полученных результатов с результатами, полученными другими методами, результатами практического использования алгоритмов и программ, предложенных в диссертации.

Достоверность полученных в диссертационной работе научных результатов обеспечивается корректным применением используемых теоретических положений, моделированием разработанных систем управления на ЭВМ и апробацией результатов работы при создании действующих промышленных установок.

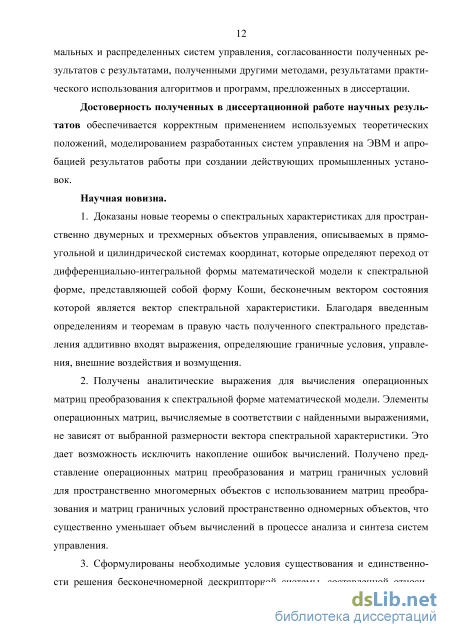

Научная новизна:

1. Доказаны новые теоремы о спектральных характеристиках для пространственно двумерных и трехмерных объектов управления, описываемых в прямоугольной и цилиндрической системах координат, которые определяют переход от дифференциально-интегральной формы математической модели к спектральной форме, представляющей собой форму Коши, бесконечным вектором состояния которой является вектор спектральной характеристики. Благодаря введенным определениям и теоремам в правую часть полученного спектрального представления аддитивно входят выражения, определяющие граничные условия, управления, внешние воздействия и возмущения.

2. Получены аналитические выражения для вычисления операционных матриц преобразования к спектральной форме математической модели. Элементы операционных матриц, вычисляемые в соответствии с этими выраже-

ниями, не зависят от выбранной размерности вектора спектральной характеристики. Это дает возможность исключить накопление ошибок вычислений. Получено представление операционных матриц преобразования и матриц граничных условий для пространственно многомерных объектов с использованием матриц преобразования и матриц граничных условий пространственно одномерных объектов, что существенно уменьшает объем вычислений в процессе анализа и синтеза систем управления.

3. Сформулированы необходимые условия существования и единственности решений бесконечномерной дескрипторной системы, составленной относительно векторов спектральных характеристик.

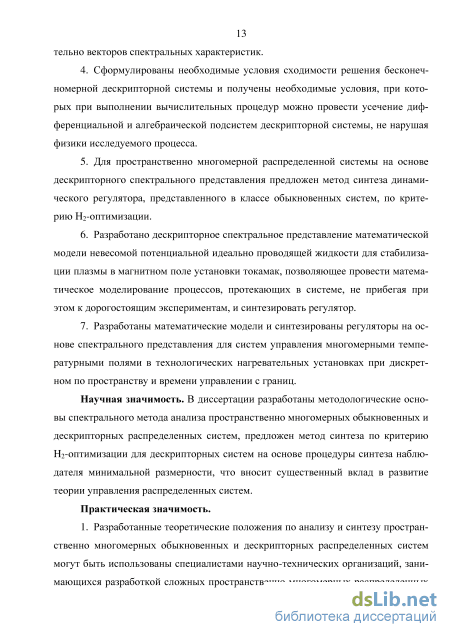

4. Сформулированы необходимые условия сходимости решения бесконечномерной дескрипторной системы и получены необходимые условия, при которых при выполнении вычислительных процедур можно провести усечение дифференциальной и алгебраической подсистем дескрипторной системы, не нарушая физики исследуемого процесса.

5. Для пространственно многомерной распределенной системы на основе дескрипторного спектрального представления предложен метод синтеза динамического регулятора, представленного в классе обыкновенных систем, по критерию H₂-оптимизации.

6. Разработано дескрипторное спектральное представление математической модели невесомой потенциальной идеально проводящей жидкости для стабилизации плазмы в магнитном поле установки токамак, позволяющее провести математическое моделирование процессов, протекающих в системе, не прибегая при этом к дорогостоящим экспериментам, и синтезировать регулятор.

7. Разработаны математические модели и синтезированы регуляторы на основе спектрального представления для систем управления многомерными температурными полями в технологических нагревательных установках при дискретном по пространству и времени управлении с границ.

Научная значимость. В диссертации разработаны методологические основы спектрального метода анализа и синтеза пространственно многомерных обыкновенных и дескрипторных распределенных систем, что является решением важной научной проблемы разработки распределенных систем управления.

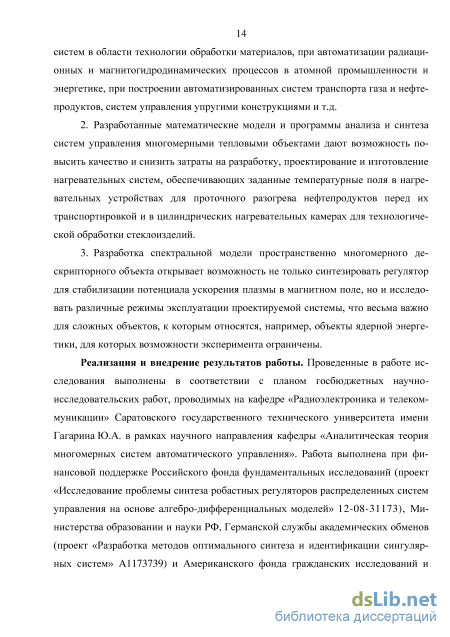

Практическая значимость:

1. Разработанные теоретические положения по анализу и синтезу пространственно многомерных обыкновенных и дескрипторных распределенных систем могут быть использованы специалистами научно-технических организаций, занимающихся разработкой сложных пространственно многомерных распределенных систем в области технологии обработки материалов, при автоматизации радиационных и магнитогидродинамических процессов в атомной промышленности и энергетике, при построении автоматизированных систем транспорта газа и нефтепродуктов, систем управления упругими конструкциями и т. д.

2. Разработанные математические модели и программы анализа и синтеза систем управления многомерными тепловыми объектами дают возможность повысить качество и снизить затраты на разработку, проектирование и изготовление систем, обеспечивающих заданные температурные поля в нагревательных устройствах для проточного разогрева нефтепродуктов перед их транспортировкой и в цилиндрических нагревательных камерах для технологической обработки стеклоизделий, что подтверждено актами внедрения в производственный процесс.

3. Разработка спектральной модели пространственно многомерного де-скрипторного объекта открывает возможность не только синтезировать регулятор для стабилизации потенциала ускорений плазмы в магнитном поле, но и исследовать различные режимы эксплуатации проектируемой системы, что весьма важно для сложных объектов, к которым относятся, например, объекты ядерной энергетики, для которых возможности эксперимента ограничены.

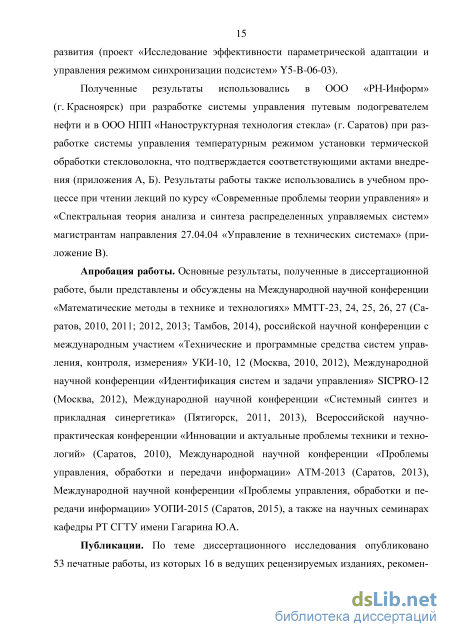

Реализация и внедрение результатов работы. Проведенные в работе исследования выполнены в соответствии с планом госбюджетных научно-исследовательских работ, проводимых на кафедре «Радиоэлектроника и телекоммуникации» СГТУ имени Гагарина Ю.А. в рамках научного направления кафедры «Аналитическая теория многомерных систем автоматического управления». Работа выполнена при финансовой поддержке Российского фонда фундаментальных исследований (проект «Исследование проблемы синтеза робастных регуляторов распределенных систем управления на основе алгебро-дифференциальных моделей» 12-08-31173), Министерства образовании и науки РФ, Германской службы академических обменов (проект «Разработка методов оптимального синтеза и идентификации сингулярных систем» A1173739) и Американского фонда гражданских исследований и развития (проект «Исследование эффективности параметрической адаптации и управления режимом синхронизации подсистем» Y5-B-06-03).

Полученные результаты использовались в ООО «РН-Информ» (г. Красноярск) при разработке системы управления путевым подогревателем нефти и в ООО НПП «Наноструктурная технология стекла» (г. Саратов) при разработке системы управления температурным режимом установки термической обработки стекловолокна, что подтверждается соответствующими актами внедрения. Результаты работы также использовались в учебном процессе при чтении лекций по курсу «Современные проблемы теории управления» и «Спектральная теория анализа и синтеза распределенных управляемых систем» магистрантам направления 27.04.04 «Управление в технических системах».

Апробация работы. Основные результаты, полученные в диссертационной работе, были представлены и обсуждены на Международной научной конференции «Математические методы в технике и технологиях» ММТТ-23, 24, 25, 26, 27 (Саратов, 2010, 2011; 2012, 2013; Тамбов, 2014), Российской научной конференции с международным участием «Технические и программные средства систем управления, контроля, измерения» УКИ-10, 12 (Москва,

2010. 2012), Международной научной конференции «Идентификация систем и задачи управления» SICPRO-12 (Москва, 2012), Международной научной конференции «Системный синтез и прикладная синергетика» (Пятигорск,

2011. 2013), Всероссийской научно-практическая конференции «Инновации и актуальные проблемы техники и технологий» (Саратов, 2010), Международной научной конференции «Проблемы управления, обработки и передачи информации» АТМ-2013 (Саратов, 2013), Международной научной конференции «Проблемы управления, обработки и передачи информации» УОПИ-2015 (Саратов, 2015), а также на научных семинарах кафедры «Радиоэлектроника и телекоммуникации» СГТУ имени Гагарина Ю.А.

Публикации. По теме диссертационного исследования опубликовано 53 печатные работы, из которых 16 в ведущих рецензируемых изданиях, рекомендуемых ВАК РФ. Получен патент на изобретение и 2 свидетельства о регистрации программы для ЭВМ.

Структура и объем работы. Работа состоит из введения, 6 глав, заключения и списка цитируемой литературы. Общий объем диссертации составляет 386 страниц, включая 32 рисунка, 8 таблиц, список литературы из 320 наименований и 5 приложений.
