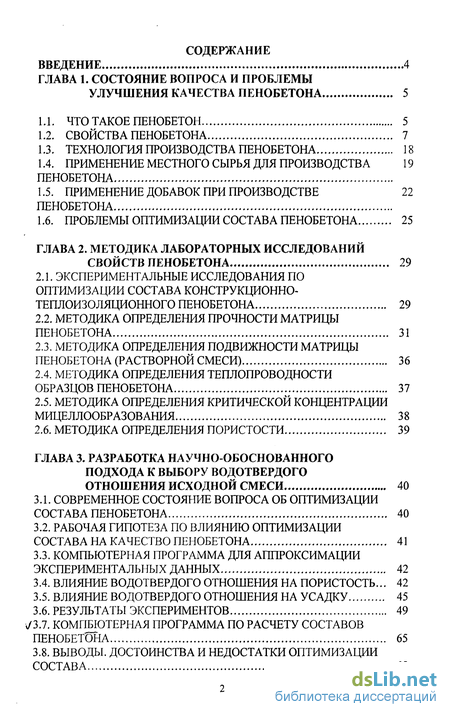

Содержание к диссертации
ГЛАВА 1. СОСТОЯНИЕ ВОПРОСА И ПРОБЛЕМЫ
УЛУЧШЕНИЯ КАЧЕСТВА ПЕНОБЕТОНА 5

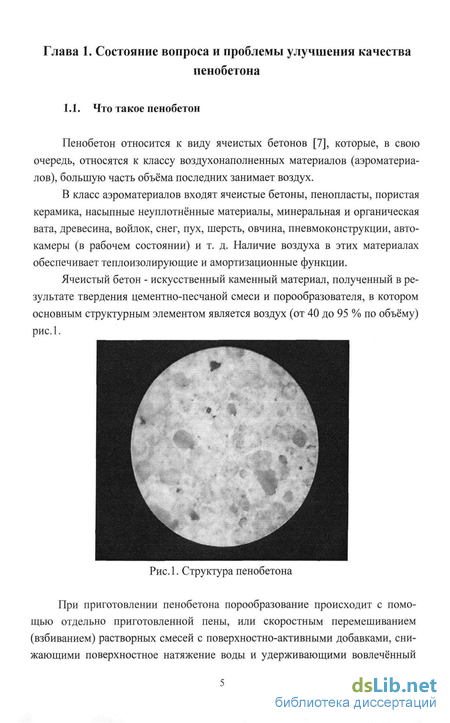

ЧТО ТАКОЕ ПЕНОБЕТОН 5
ПРИМЕНЕНИЕ МЕСТНОГО СЫРЬЯ ДЛЯ ПРОИЗВОДСТВА 19 ПЕНОБЕТОНА
ПРИМЕНЕНИЕ ДОБАВОК ПРИ ПРОИЗВОДСТВЕ 22 ПЕНОБЕТОНА
ГЛАВА 2. МЕТОДИКА ЛАБОРАТОРНЫХ ИССЛЕДОВАНИЙ
СВОЙСТВ ПЕНОБЕТОНА 29
ГЛАВА 3. РАЗРАБОТКА НАУЧНО-ОБОСНОВАННОГО ПОДХОДА К ВЫБОРУ ВОДОТВЕРДОГО ОТНОШЕНИЯ ИСХОДНОЙ СМЕСИ 40
ВЛИЯНИЕ ВОДОТВЕРДОГО ОТНОШЕНИЯ НА ПОРИСТОСТЬ... 42
У 3.7. КОМПЬЮТЕРНАЯ ПРОГРАММА ПО РАСЧЕТУ СОСТАВОВ
СОСТАВА

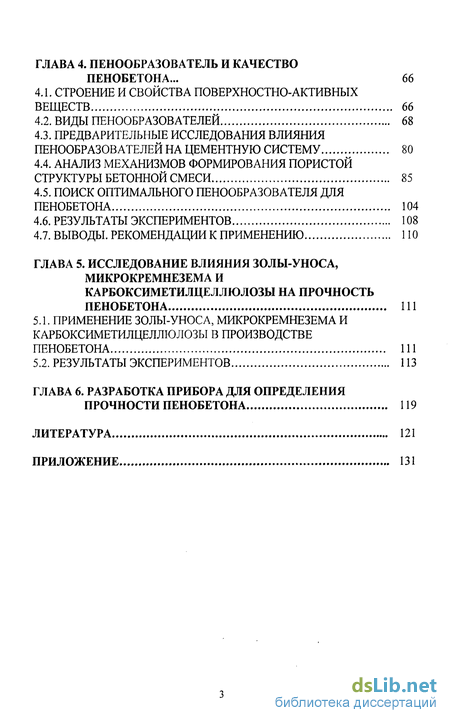

ГЛАВА 4. ПЕНООБРАЗОВАТЕЛЬ И КАЧЕСТВО
ВИДЫ ПЕНООБРАЗОВАТЕЛЕЙ 68
АНАЛИЗ МЕХАНИЗМОВ ФОРМИРОВАНИЯ ПОРИСТОЙ СТРУКТУРЫ БЕТОННОЙ СМЕСИ 85
ГЛАВА 5. ИССЛЕДОВАНИЕ ВЛИЯНИЯ ЗОЛЫ-УНОСА, МИКРОКРЕМНЕЗЕМА И
КАРБОКСИМЕТИЛЦЕЛЛЮЛОЗЫ НА ПРОЧНОСТЬ ПЕНОБЕТОНА 111
ГЛАВА 6. РАЗРАБОТКА ПРИБОРА ДЛЯ ОПРЕДЕЛЕНИЯ
ПРОЧНОСТИ ПЕНОБЕТОНА 119
ЛИТЕРАТУРА 121

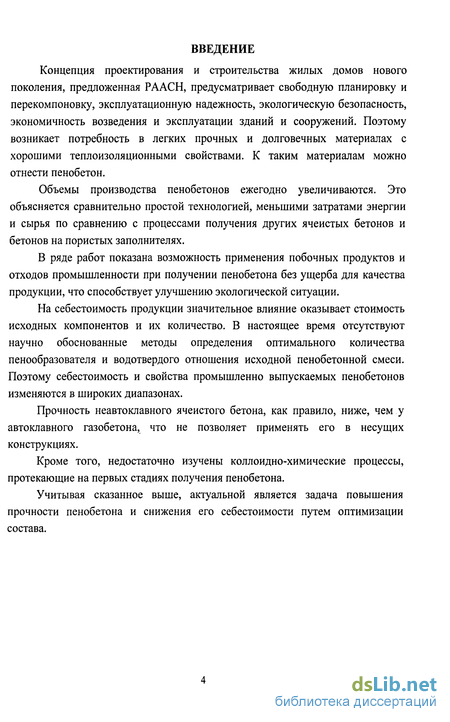

Введение к работе
Концепция проектирования и строительства жилых домов нового поколения, предложенная РААСН, предусматривает свободную планировку и перекомпоновку, эксплуатационную надежность, экологическую безопасность, экономичность возведения и эксплуатации зданий и сооружений. Поэтому возникает потребность в легких прочных и долговечных материалах с хорошими теплоизоляционными свойствами. К таким материалам можно отнести пенобетон.
Объемы производства пенобетонов ежегодно увеличиваются. Это объясняется сравнительно простой технологией, меньшими затратами энергии и сырья по сравнению с процессами получения других ячеистых бетонов и бетонов на пористых заполнителях.
В ряде работ показана возможность применения побочных продуктов и отходов промышленности при получении пенобетона без ущерба для качества продукции, что способствует улучшению экологической ситуации.
На себестоимость продукции значительное влияние оказывает стоимость исходных компонентов и их количество. В настоящее время отсутствуют научно обоснованные методы определения оптимального количества пенообразователя и водотвердого отношения исходной пенобетонной смеси. Поэтому себестоимость и свойства промышленно выпускаемых пенобетонов изменяются в широких диапазонах.
Прочность неавтоклавного ячеистого бетона, как правило, ниже, чем у автоклавного газобетона, что не позволяет применять его в несущих конструкциях.
Кроме того, недостаточно изучены коллоидно-химические процессы, протекающие на первых стадиях получения пенобетона.
Учитывая сказанное выше, актуальной является задача повышения прочности пенобетона и снижения его себестоимости путем оптимизации состава.
