Введение к работе

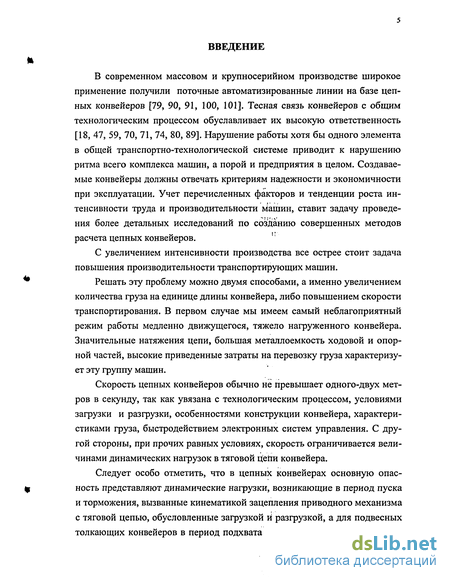

В современном массовом и крупносерийном производстве широкое применение получили поточные автоматизированные линии на базе цепных конвейеров [79, 90, 91, 100, 101]. Тесная связь конвейеров с общим технологическим процессом обуславливает их высокую ответственность [18, 47, 59, 70, 71, 74, 80, 89]. Нарушение работы хотя бы одного элемента в общей транспортно-технологической системе приводит к нарушению ритма всего комплекса машин, а порой и предприятия в целом. Создаваемые конвейеры должны отвечать критериям надежности и экономичности при эксплуатации. Учет перечисленных факторов и тенденции роста интенсивности труда и производительности машин, ставит задачу проведения более детальных исследований по созданию совершенных методов расчета цепных конвейеров.
С увеличением интенсивности производства все острее стоит задача повышения производительности транспортирующих машин.
Решать эту проблему можно двумя способами, а именно увеличением количества груза на единице длины конвейера, либо повышением скорости транспортирования. В первом случае мы имеем самый неблагоприятный режим работы медленно движущегося, тяжело нагруженного конвейера. Значительные натяжения цепи, большая металлоемкость ходовой и опорной частей, высокие приведенные затраты на перевозку груза характеризует эту группу машин.
Скорость цепных конвейеров обычно не превышает одного-двух метров в секунду, так как увязана с технологическим процессом, условиями загрузки и разгрузки, особенностями конструкции конвейера, характеристиками груза, быстродействием электронных систем управления. С другой стороны, при прочих равных условиях, скорость ограничивается величинами динамических нагрузок в тяговой цепи конвейера.
Следует особо отметить, что в цепных конвейерах основную опасность представляют динамические нагрузки, возникающие в период пуска и торможения, вызванные кинематикой зацепления приводного механизма с тяговой цепью, обусловленные загрузкой и разгрузкой, а для подвесных толкающих конвейеров в период подхвата и стопорения тележечных сцепов. Перечисленные виды динамических нагрузок могут достигать значительных величин, соизмеримых со статическими усилиями в цепи.

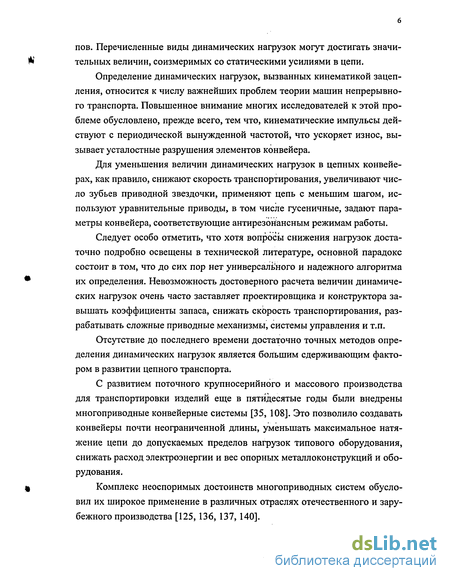

Определение динамических нагрузок, вызванных кинематикой зацепления, относится к числу важнейших проблем теории машин непрерывного транспорта. Повышенное внимание многих исследователей к этой проблеме обусловлено, прежде всего, тем что, кинематические импульсы действуют с периодической вынужденной частотой, что ускоряет износ, вызывает усталостные разрушения элементов конвейера.
Для уменьшения величин динамических нагрузок в цепных конвейерах, как правило, снижают скорость транспортирования, увеличивают число зубьев приводной звездочки, применяют цепь с меньшим шагом, используют уравнительные приводы, в том числе гусеничные, задают параметры конвейера, соответствующие антирезонансным режимам работы.
Следует особо отметить, что хотя вопросы снижения нагрузок достаточно подробно освещены в технической литературе, основной парадокс состоит в том, что до сих пор нет универсального и надежного алгоритма их определения. Невозможность достоверного расчета величин динамических нагрузок очень часто заставляет проектировщика и конструктора завышать коэффициенты запаса, снижать скорость транспортирования, разрабатывать сложные приводные механизмы, системы управления и т.п.
Отсутствие до последнего времени достаточно точных методов определения динамических нагрузок является большим сдерживающим фактором в развитии цепного транспорта.
С развитием поточного крупносерийного и массового производства для транспортировки изделий еще в пятидесятые годы были внедрены многоприводные конвейерные системы [35, 108]. Это позволило создавать конвейеры почти неограниченной длины, уменьшать максимальное натяжение цепи до допускаемых пределов нагрузок типового оборудования, снижать расход электроэнергии и вес опорных металлоконструкций и оборудования.
Комплекс неоспоримых достоинств много приводных систем обусловил их широкое применение в различных отраслях отечественного и зарубежного производства [125,136, 137, 140]. Однако до последнего времени динамика много приводных конвейерных систем не была исследована в нужном объеме и освещена в технической литературе, где основное внимание было уделено вопросам разработки новых узлов и механизмов конвейерных систем.
Изложенные факторы подчеркивают обоснованность и актуальность создания более достоверного и совершенного метода определения динамических нагрузок в конвейерах с цепным тяговым органом.
Для решения обозначенной научно-технической проблемы были определены следующие основные задачи исследований:
1. Проанализировать известные методы расчёта динамических нагрузок в цепных конвейерах, определить возможность их использования и степень приближения к реальным условиям.
2. Усовершенствовать универсальные динамические и математические модели с учетом основных факторов, влияющих на колебательный процесс всей совокупности цепных как одно-приводных, так и много приводных конвейеров.
3. Усовершенствовать алгоритм решения математических моделей, позволяющий с большой степенью достоверности определять основные параметры динамического процесса и отвечающий современным возможностям ЭВМ.
4. Развить метод расчета нагрузок, возникающих при характерных рабочих процессах в цепных конвейерах.
5. Используя существующие экспериментальные исследования, усовершенствовать алгоритм определения упруго-вязких характеристик элементов цепных конвейеров.
6. Осуществить проверку степени приближения теоретических решений к действительным процессам в конвейерах с цепным тяговым органом.
По результатам исследований, выполненных и представленных в диссертации, на защиту выносятся положения, обладающие научной новизной:
1. Теоретические исследования по определению динамических нагрузок в цепных конвейерах, включающие всесторонний анализ известных методов и обоснование необходимости совершенствования подходов к решению актуальных задач. 2. Комплекс усовершенствованных динамических и математических моделей характерных рабочих процессов цепных конвейеров и достоверных алгоритмов их реализации.
3. Результаты исследований по определению упруго-вязких характеристик тягового органа и других нагружаемых звеньев конвейеров.
Совокупность представленных к защите положений следует квалифицировать как решение научной задачи, заключающейся в раскрытии сложных динамических процессов, сопровождающих работу цепных конвейеров, совершенствовании динамических и математических моделей по определению нагрузок и использовании полученных результатов для создания более совершенного транспортирующего оборудования, имеющего важное народнохозяйственное значение.
Достоверность научных положений и выводы по работе базируются на накопленном опыте теоретических исследований, проектирования и реального воплощения в узлах и механизмах цепных конвейеров; использовании апробированных методов вычислительной математики, теории колебаний и динамики машин; математического программирования; необходимым объемом существующих экспериментальных данных, полученных предшественниками на стендах и полупромышленных установках, в производственных условиях.
Практическая ценность работы заключается в том, что предложенные методы динамического анализа характерных рабочих процессов цепных конвейеров обеспечивают возможность инженеру производить расчет узлов и механизмов с учетом их реального нагружения, указывают пути снижения нагрузок и повышения эффективности транспортирующих машин.
Основное содержание диссертации отражено в восьми печатных работах. Отдельные разделы работы докладывались на отраслевых научно-технических конференциях и семинарах.
Работа выполнена на кафедре транспортных и технологических систем Санкт-Петербургского государственного политехнического университета в 1999 - 2003 г.г.

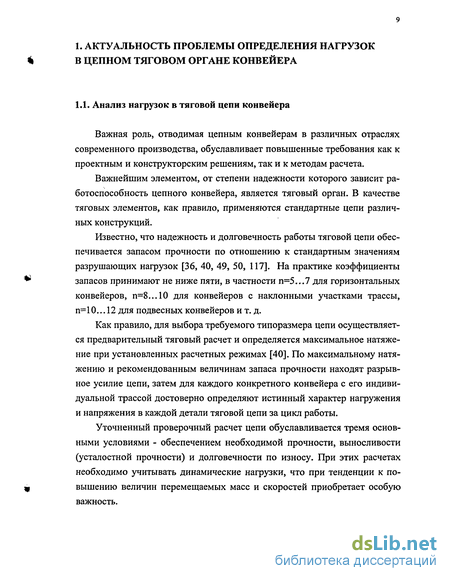

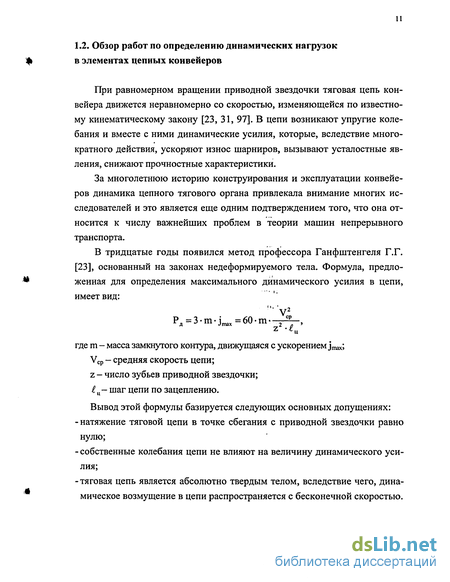

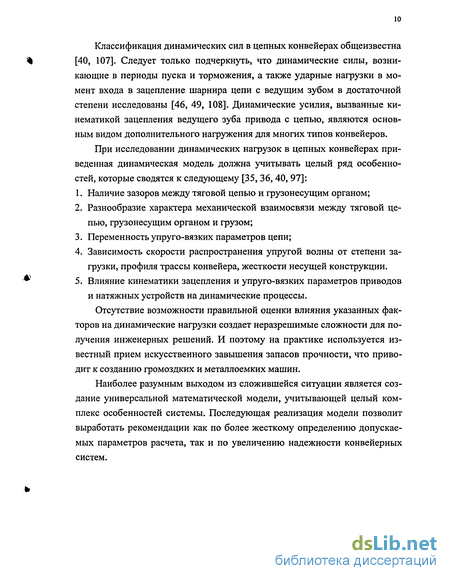

Обзор работ по определению динамических нагрузок в элементах цепных конвейеров
При равномерном вращении приводной звездочки тяговая цепь конвейера движется неравномерно со скоростью, изменяющейся по известному кинематическому закону [23, 31, 97]. В цепи возникают упругие колебания и вместе с ними динамические усилия, которые, вследствие многократного действия, ускоряют износ шарниров, вызывают усталостные явления, снижают прочностные характеристики.
За многолетнюю историю конструирования и эксплуатации конвейеров динамика цепного тягового органа привлекала внимание многих исследователей и это является еще одним подтверждением того, что она относится к числу важнейших проблем в теории машин непрерывного транспорта.
В тридцатые годы появился метод профессора Ганфштенгеля Г.Г. [23], основанный на законах недеформируемого тела. Формула, предложенная для определения максимального динамического усилия в цепи, имеет вид: " V2 Рд = 3-т. =60 .- -, z -п где m - масса замкнутого контура, движущаяся с ускорением j ; Vcp - средняя скорость цепи; z - число зубьев приводной звездочки; а- шаг цепи по зацеплению. Вывод этой формулы базируется следующих основных допущениях: -натяжение тяговой цепи в точке сбегания с приводной звездочки равно нулю; - собственные колебания цепи не влияют на величину динамического усилия; -тяговая цепь является абсолютно твердым телом, вследствие чего, динамическое возмущение в цепи распространяется с бесконечной скоростью.

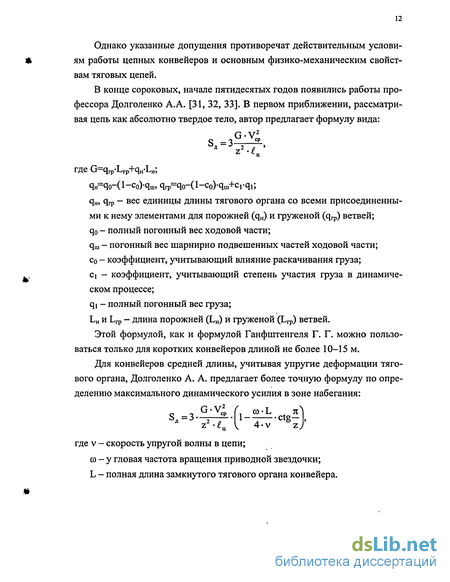

Однако указанные допущения противоречат действительным условиям работы цепных конвейеров и основным физико-механическим свойствам тяговых цепей. В конце сороковых, начале пятидесятых годов появились работы профессора Долголенко А.А. [31, 32, 33]. В первом приближении, рассматривая цепь как абсолютно твердое тело, автор предлагает формулу вида: S -3 где G=qrp-Lrp+qH-L„; qH=qo-( 1 -Co qm, qrp=qo-(l-c0)-qm+ci-qi; Чн, qrp — вес единицы длины тягового органа со всеми присоединенными к нему элементами для порожней (qH) и груженой (q ) ветвей; q0 - полный погонный вес ходовой части; qm - погонный вес шарнирно подвешенных частей ходовой части; Со - коэффициент, учитывающий влияние раскачивания груза; Сі - коэффициент, учитывающий степень участия груза в динамическом процессе; qi - полный погонный вес груза; L„ и Lrp - длина порожней (LH) и груженой (L ) ветвей. Этой формулой, как и формулой Ганфштенгеля Г. Г. можно пользоваться только для коротких конвейеров длиной не более 10-15 м.
Для конвейеров средней длины, учитывая упругие деформации тягового органа, Долголенко А. А. предлагает более точную формулу по определению максимального динамического усилия в зоне набегания: SA=3- 2 / 1-- ctg-, z -п v 4-v zj где v - скорость упругой волны в цепи; со - у гловая частота вращения приводной звездочки; L - полная длина замкнутого тягового органа конвейера. Однако автор предлагает использовать эту формулу только для таких длин конвейеров, у которых колебания затухают к моменту нового кине 71 V матического возбуждения, т.е. для длин L CQ-Z
При длине замкнутого тягового органа свыше 100... 150 метров для грубой оценки динамических сил Долголенко А. А. рекомендует использовать формулу
Анализ предложенных методов позволяет говорить о значительных погрешностях в определении максимальных динамических усилий в цепи и как показали последующие исследования других авторов, эта погрешность может достигать 200-300%.
В середине пятидесятых годов появились работы Штокмана И.Г. [118, 119, 120, 121, 122,123]. Была впервые предпринята попытка аналитического решения неоднородного волнового уравнения, описывающего колеба-ния системы с распределенными параметрами. Используя метод операционного исчисления, автор попытался получить решение в замкнутой форме при наличии разрывных функций в правой части волнового уравнения.
Математические модели цепных конвейеров
При составлении математической модели принимаем систему координат хі; Хг;...хп за неподвижную (рис. 2.3), за начала отсчета которых взято состояние статического равновесия системы, движущейся без колеба ний с начальными скоростями V30 =ш3 -R3 -cos — - для звездочного и Vr0 = сог -(Rr +е) - для гусеничного приводов, соответственно. Координаты Xoi и Хо2 связаны неподвижно с поперечной осью приводной звездочки. Исходя из этого, при исследовании модели мы получаем только динамическую добавку.
Ведущие звенья подвержены кинематическому возбуждению и движутся по законам: для звездочного привода (см. рис. 2.7а) V0(t) = xOI=x02=co3-R -cos со3 t - k3 — для гусеничного привода (см. рис. 2.76) V0(t) = cor-(Rr+e) ji l-1—--1,npK(Q-iyttir t (Q-\)ur + tKr cosla0-cor(t-kr.tJJ V0(t) = V30npH(e-l).tur + t1[r t elir где (o3, Rs - угловая скорость и радиус делительной окружности приводной звездочки; к3 - число полуциклов зацепления для звездочного привода. Все дальнейшие уравнения повторяются и имеют вид, аналогичный выражениям 8,9 данной системы. При наличии "п" масс имеем: 10гц, -\=-сы(\ -V.)+cn(xo, +% -Rg +x3n-xn)-bI .1(xn -Vi)+b„(xo,+% -R, + n-\l
В рассматриваемой системе приняты следующие обозначения: rrij - сосредоточенные массы, причем: moi=mo2=0,5-nij; Cj, bj - соответственно, жесткости и коэффициенты сопротивления элементов системы. Величины Сої и Со2 численно равны жесткости одного метра тяговой цепи; WH -sign(xH) - сила сопротивления передвижению тележки натяжного устройства.
Система уравнений движения конвейера с гусеничным приводом представлена в приложении 1.
В упрощенной модели, представленной на рис. 2.3в, сосредоточенные массы для звездочного и гусеничного приводов, равны: Мо=0,5-т;+т3п и Мо=0,5-т;+тгп, соответственно.
В математической модели конвейеров с шарнирным подвесом груза, уравнения движения дискретной массы и груза в соответствии с рис. 2.4 будут иметь вид: (т; +тги)-хі н-т , Ли -М п-і =-Л\ - І-І)+ФМ -Х)-ЬИ(Х( -Х +Ъ , -xf); fa-i-i -4н +Jm)-4rn-i +ЩІА Ли -X; =-тп-, -g- n-i Vrw -MTW, где Jn-i - момент инерции груза относительно собственной оси; Мті-і - момент сил трения в шарнире (демпфере). При необходимости учета отклоняющих устройств в колебательном процессе составляется дополнительное уравнение (рис. 2.5), оно имеет вид: ЗД =(% Л -ХІ) КО + ( -%Л)Л-ЬІ(Ч/0 Л ХІ)Л +ЬІ+1 (х,+1 - v0 - Ro) Б о, где Jo - момент инерции отклоняющего (вращающегося) устройства.
При составлении математической модели ПТК уравнение движения дискретной массы изменится в соответствии с рис. 2.6 и будет иметь вид: щ -х, =-ci4(xi -xJ+Cjta -xj-c.nlxj - -,)- ( -xj+b -xj-h , -x Jt где c-ri-i, bTi_i - жесткости и коэффициенты сопротивления толкателя цепи. В случае использования подвески в виде физического маятника (рис. 2.6) уравнения движения тележки и груза будут иметь вид: (ттм +тп.,)-хты +тгм -ln_x .\j/rw =сТ -(х, -xTM)+bTW ( , -хты) (mm -12ПА -Ь Jri-i)-M ri-i + тгы гм Хтм =-шп_, -g- rw -і/гм -MTW. При жестком подвесе груза два уравнения движения тележки и груза превращаются в одно: (mTM +mn_,)-xTi_, =сты -(х, -xTW)+bTW -(х, -xTW).
При нахождении тележечного сцепа на наклонном участке с углом % (рис. 2.6) уравнения движения груза и тележки изменяются, а именно: (т-п-1 +mrw)-xTi-i + тги Лы -i/-cosx = cTW -(х, -х-п-\)+К-і ( І КЛ Vn-i -n-i +Jn-i)-V + mrw Лі-і -Хтм cosx = -mri_1 .g rM -i/-MTM.
Пример матричной формы записи математической модели в соответствии с рис. 2.3а представлен в приложении 1. Для численного решения математических моделей были составлены программы в системе MAPLE7 в среде WINDOWS, что подробно освещено в главе 3.
Разработанная модель позволяет исследовать дискретные системы с любым числом сосредоточенных масс п+1. Однако при решении конкретной инженерной задачи это число приходится ограничивать с одной стороны точностью вычислений, а с другой - возможностями ЭВМ (конкретно, возможностями MAPLE).
При исследованиях варьировалось число сосредоточенных масс, к которым приводилась система, в интервале от п+1 =2 до п+1=100. Максимальные динамические усилия определялись для конвейеров длиной от 22 до 1100 м и скоростях 0,167; 0,33; 0,521; 1; 1,5 и 2 м/с с равномерной и частичной загрузкой. По результатам исследований были построены зависимости Pmax=f(n+1) (рис. 2.8 и 2.9).
Исследование нагрузок при кинематическом возбуждении
Рассмотрим пример алгоритма решения системы из 114-ти дифференциальных уравнений, описывающей динамическую модель трехприводно-го конвейера со звездочными приводами и тележечными натяжными устройствами (рис. 3.1). Параметры приводных и натяжных устройств принимаем идентичными. Количество сосредоточенных масс, к которым приводятся тяговая цепь и связанные с нею подвижные части конвейера, равно 99. Таким образом: р=3, п=33.
Для упрощения рассуждений принимаем жесткость тяговой цепи независящей от натяжения.
В системе координаты Xij...x32_i, Хі_2...хз2_2, Хі_3...хз2_з; хзп; хн; Хгн неподвижные, а координаты х0і_ь х02_і; х0і_г; х02_г; х0і_з; х02_з; фзь фзг, фзз связаны с приводами. Решение получаем на ЭВМ с использованием программы MAPLE 7 в среде WINDOWS, реализуя одношаговый численный метод Рунге-Кутта четвертого порядка. Алгоритм включает в себя следующие этапы: 1. Задание параметров математической модели; 2. Приведение системы дифференциальных уравнений к машинному виду; 3. Задание начальных условий; 4. Поиск численного решения; 5. Обработка результатов расчета. Подробно все этапы алгоритма рассмотрены в приложении 2. На рис. 3.4 представлен пример графического решения рассмотренной системы дифференциальных уравнений в виде графика зависимостей P(t). . Пример графического решения системы дифференциальных уравнений для конвейера L=l 100 м и V=l м/с при запаздывании приводов Ati=0; At2=0,lu; At3=0,2u
Опыт наблюдений за работой многоприводных конвейеров показывает, что наиболее распространенной является ступенчатая загрузка трассы. При этом в тяговой цепи могут возникать дополнительные усилия вследствие перераспределения нагрузок между приводами.
Как показали исследования В. К. Дьячкова [40], наибольшие дополнительные натяжения имеют место, когда на конвейере подряд максимально загружено "а" участков и не загружено "n-а" (здесь п - общее количество ветвей конвейера). Таким примером может служить схема 1 загрузки трассы, представленная на рис. 3.5. Рис. 3.5. Варианты частичной загрузки трассы трехприводного конвейера а) - схема 1; б) - схема 2
При неравномерной загрузке трасы работает только одно натяжное устройство, а остальные подтянуты до упора дополнительными натяжениями, возникающими при уравнивании окружных усилий на приводах. Таким образом, при рассмотрении заданного варианта ступенчатой загрузки необходимо определить работающее натяжное устройство, которое и будет включено в динамическую модель конвейера [67, 104]. Так, например, в представленных на рис. 3.5 трехприводных схемах работает натяжное устройство НУ1.
При решении задачи по определению динамических усилий в многоприводном конвейере будем рассматривать следующие характерные варианты загрузки трассы: а) равномерная (полная); б) частичная (ступенчатая) в соответствии с рис. 3.5а; в) частичная в соответствии с рис. 3.56.
Исследования многоприводной динамической модели для указанных вариантов загрузки проводились со звездочными и гусеничными приводами при различной длине трассы и скорости транспортирования.
Результаты исследований трехприводной динамической модели конвейера представлены в таблице 3.1. Из таблицы 3.1 видно, что при частичной загрузке увеличение максимального динамического усилия по сравнению с равномерной загрузкой составляет 10-15% - для гусеничных приводов и 15-20% - для звездочных. При скоростях до 0,5 м/с с погрешностью ±10% влиянием неравномерности загрузки на максимальные динамические усилия можно пренебречь.
В связи с тем, что цепь конвейера имеет конечную жесткость, в общем случае моменты зацепления зубом приводной звездочки или гусеницы шарнира тяговой цепи могут не совпадать. Таким образом, приводы конвейера работают не синхронно, и в этой ситуации тяговая цепь может подвергаться дополнительному нагружению [68].
Для оценки влияния данного фактора на динамическое усилие в тяговой цепи были проведены исследования динамической модели трехпри-водного конвейера длиной 1100 м (рис. 3.5), при которых для различных вариантов загрузки трассы и скорости транспортирования варьировалась величина AtK2, характеризующая относительное временное запаздывание момента зацепления привода П2, в диапазоне от нуля до времени, равного циклу зацепления tu. Результаты исследований представлены в виде графиков на рис. 3.6 и 3.7.
Из графиков видно, что при AtK2 0 происходит увеличение максимального динамического усилия в тяговой цепи. Причиной данного обстоятельства является наложение движущихся навстречу друг другу упругих волн, возникающие при зацеплении приводами Ш и П2. Взаимодействующие волны в определенные интервалы времени создают усилия одного знака, и амплитуда результирующей динамической нагрузки возрастает. Наибольшие динамические усилия возникают при совпадении максимумов взаимодействующих волн и имеют место при AtK2«0,5u (см. рис. 3.6, 3.7).
Проведенные исследования показали, что рост максимального динамического усилия по сравнению со случаем AtK=0 составил: 10-15% - для скорости до 0,33 м/с; 15-20% - для скорости от 0,33 до 0,521 м/с; 20-25% -для скорости от 0,521 до 1 м/с; 25-30% - для скорости более 1 м/с. Большие значения соответствуют модели со звездочными приводами (рис. 3.6), меньшие - с гусеничными приводами (рис. 3.7).
Потери упругой волны на приводной станции
В современных конвейерах наибольшее распространение получили разборные и пластинчатые тяговые цепи различных конструкций.
Определение продольной жесткости производилось на стенде, созданном на кафедре транспортных и технологических систем (ТТС) СПбГПУ [97] и позволяющем замерять деформацию разборной цепи типа Р2 и толкателя при различных величинах натяжения цепи и усилия, прикладываемого к толкателю.
На стенде испытывались широко применяемые разборные цепи ГОСТ 589-85 с шагом 100 и 160 мм. Растягивающее усилие варьировалось в диапазоне от 2700 до 59400 Н с интервалом в 5400 Н. Важнейшими характеристиками деформационных свойств тяговых цепей являются модуль упругости Ец и скорость распространения продольных упругих волн V.
Разборная тяговая цепь представляет собой достаточно сложный упругий элемент, деформация которого складывается из растяжения звеньев, изгиба оси, контактных деформаций в шарнире. Как правило, последние два вида деформаций значительно больше упругой вытяжки звеньев [50]. Поэтому модуль упругости цепи следует назвать "приведенным" или "эквивалентным" и он значительно меньше модуля однородного стального стержня. Кроме того, как показали испытания, величина модуля упругости мало различается при статическом и динамическом нагружениях. Приме нительно к стальным проволочным канатам это подтверждено работами Дукельского А. И. и Бессонова В. Г., а к цепям - работами Штокмана И. Г.
Анализ экспериментальных исследований многих авторов позволяет сделать вывод о нелинейной зависимости между нагрузкой и деформацией в цепях. Это подтверждают и исследования, проведенные на кафедре ТТС СПбГПУ с разборными цепями Р2. На рис. 5.1 представлены точечные графики экспериментальных зависимостей деформации цепи от натяжения, полученных по средним значениям из трех опытов. Необходимость в большей выборке отпала из-за стабильности случайных величин, разброс которых не превышал ±2%. Поэтому математическое ожидание случайной величины равно ее среднему арифметическому значению. Дисперсия (рассеивание) Dx, среднее квадратичное отклонение а(х) = vDx определяются этим разбросом в ±2%.
В системе MATHCAD была составлена программа, позволившая методом наименьших квадратов определить аппроксимирующие зависимости деформации цепи от натяжения. На рис. 5.1а представлены экспериментальные (точечные) и аппроксимирующие графики зависимости удлинения одного метра цепи от натяжения. Примеры алгоритма и программы представлены в приложении 4.
Таким образом, для цепей типа Р2 имеем: - для новой цепи с шагом 100 мм Ax(S)=l,75-10-4+l,ll-10-7.S-2,15-10-12-S2+l,518-10 17.S3; - для новой цепи с шагом 160 мм Ax(S)=6,6-10-5+6,92-10-8-S-l,557-10-12-S2+l,341-10-17-S3; - для цепи с притертыми шарнирами с шагом 160 мм Ax(S)=4,5-10-5+0,611-10-7-S-l,672-10-,2-S2+l,726-10"17.S3; При аппроксимации экспериментальной зависимости между нагрузкой и деформацией кривой третьего порядка погрешность составила менее ±2%.
Понятно, что нелинейность связи между нагрузкой и деформацией тяговой цепи означает зависимость жесткости тяговой цепи от натяжения. Точный учет этих зависимостей привел бы к значительному усложнению динамического анализа.
Однако при исследовании дискретных моделей вполне обосновано принять жесткость упругой связи постоянной по ее длине. В этом случае жесткость дискретной упругой связи Сц длиной I зависит от значений натяжения на ее границах: jU =H„(S,)+Ha(S2) ц 1-і L v где Si и S2 - величины натяжения на концах упругой связи длиной L
Криволинейную зависимость между нагрузкой и деформацией с погрешностью ±5-7% можно заменить двумя линейными участками с пересечением в зоне 7...9 кН (рис. 5.16). После соответствующих вычислений получаем следующие величины жесткости одного метра цепи с шагом tu=100 мм: 0,76-107 Н на первом участке, 1,45-107 Н на втором участке, для новой цепи с шагом tu= 160 мм: 1,10-10 Н на первом участке, 2,72-10 Н на втором участке, для цепи с притертыми шарнирами: 1,24-107 Н на первом участке, 3,84-10 Н на втором участке [97, 105].
При расчете максимального воздействия, определяющим является второй участок, в зоне которого находится наибольшая длина тягового органа конвейера. Поэтому в ряде расчетных режимов нагружения с погрешностью ±10% можно перенести величину жесткости второго участка на всю длину замкнутой цепи.
