Введение к работе

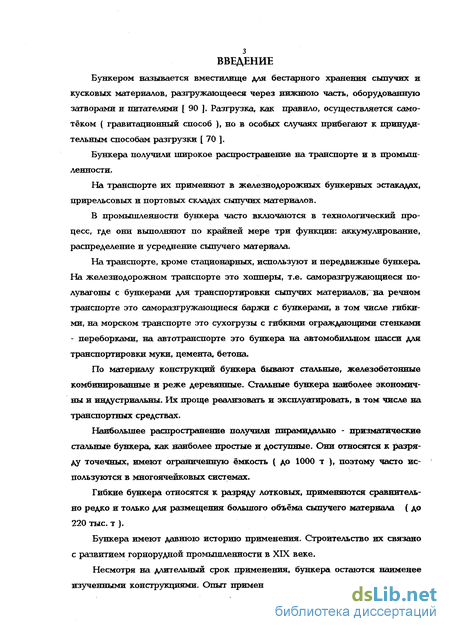

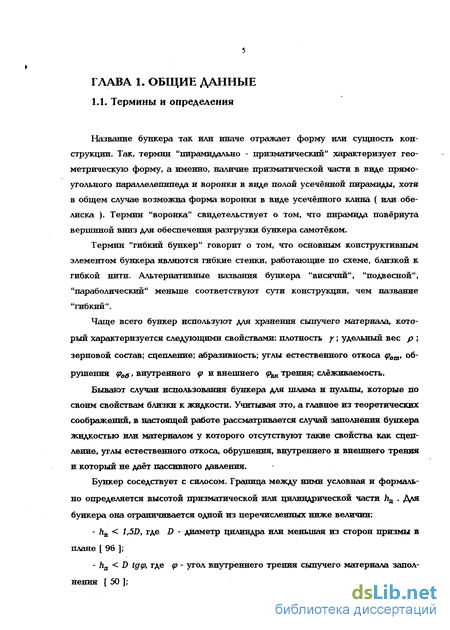

Бункером называется вместилище для бестарного хранения сыпучих и кусковых материалов, разгружающееся через нижнюю часть, оборудованную затворами и питателями [ 90 ]. Разгрузка, как правило, осуществляется самотёком ( гравитационный способ ), но в особых случаях прибегают к принудительным способам разгрузки [ 70 ].
Бункера получили широкое распространение на транспорте и в промышленности.
На транспорте их применяют в железнодорожных бункерных эстакадах, прирельсовых и портовых складах сыпучих материалов.
В промышленности бункера часто включаются в технологический процесс, где они выполняют по крайней мере три функции: аккумулирование, распределение и усреднение сыпучего материала.
На транспорте, кроме стационарных, используют и передвижные бункера. На железнодорожном транспорте это хопперы, т.е. саморазгружающиеся полувагоны с бункерами для транспортировки сыпучих материалов, на речном транспорте это саморазгружающиеся баржи с бункерами, в том числе гибкими, на морском транспорте это сухогрузы с гибкими ограждающими стенками - переборками, на автотранспорте это бункера на автомобильном шасси для транспортировки муки, цемента, бетона.
По материалу конструкций бункера бывают стальные, железобетонные комбинированные и реже деревянные. Стальные бункера наиболее экономичны и индустриальны. Их проще реализовать и эксплуатировать, в том числе на транспортных средствах.

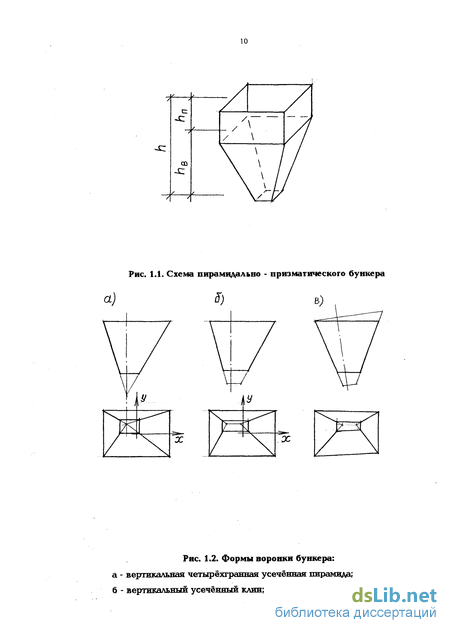

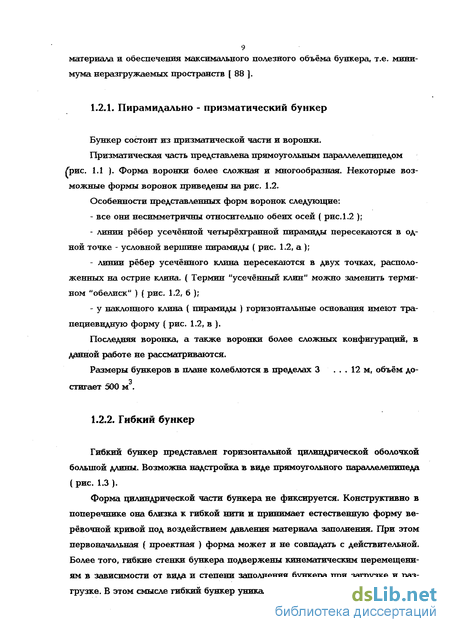

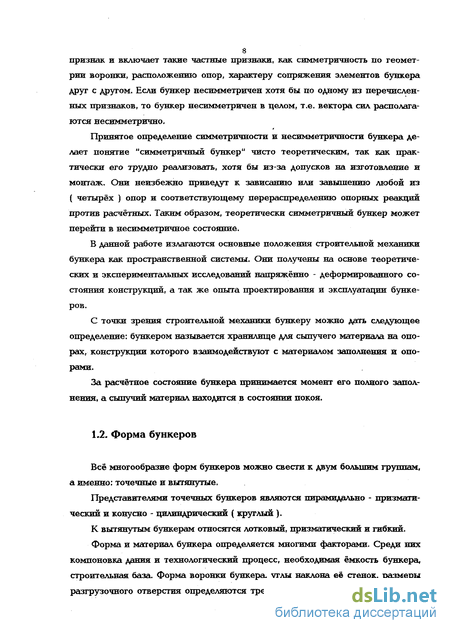

Наибольшее распространение получили пирамидально - призматические стальные бункера, как наиболее простые и доступные. Они относятся к разряду точечных, имеют ограниченную ёмкость ( до 1000 т ), поэтому часто используются в многоячейковых системах.

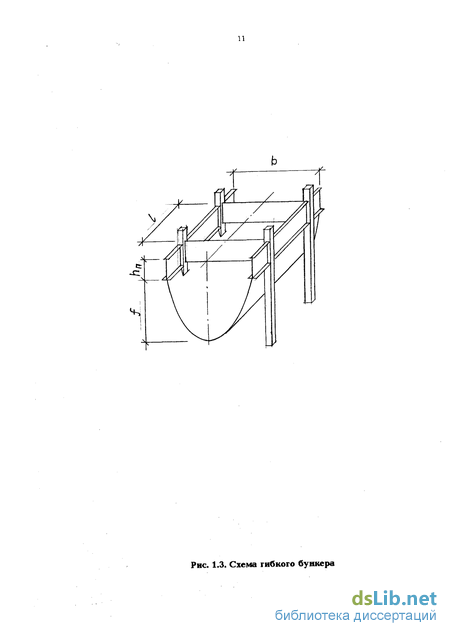

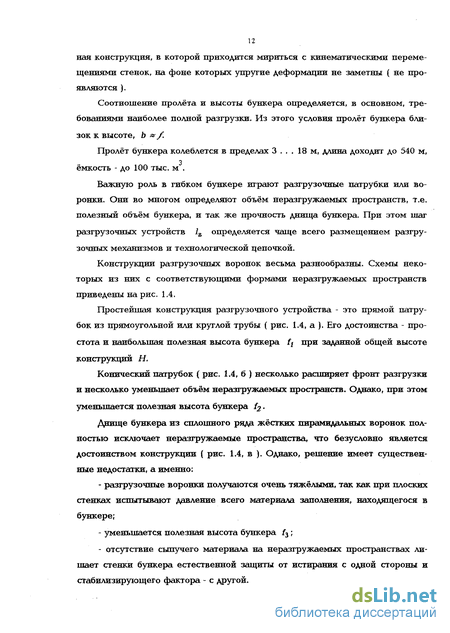

Гибкие бункера относятся к разряду лотковых, применяются сравнительно редко и только для размещения большого объёма сыпучего материала ( до 220 тыс. т ).
Бункера имеют давнюю историю применения. Строительство их связано с развитием горнорудной промышленности в XIX веке.
Несмотря на длительный срок применения, бункера остаются наименее изученными конструкциями. Опыт применения их не систематизирован и не обобщён. Методика расчёта и конструирования отражает работу конструкций весьма поверхностно, не учитывается пространственная работа конструкций. Всё это приводит к ошибкам проектирования, которые имеют тенденцию к повторению.

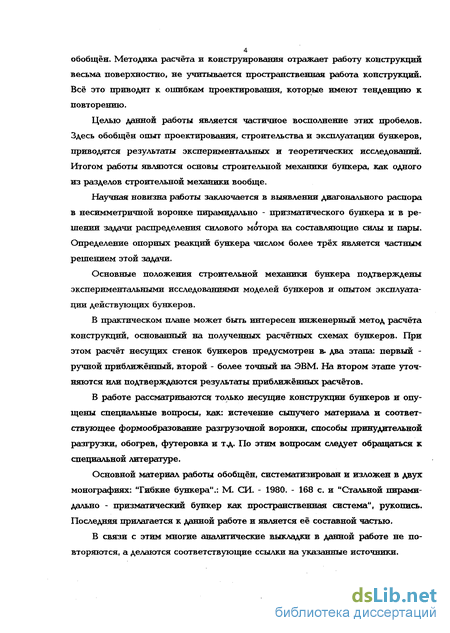

Целью данной работы является частичное восполнение этих пробелов. Здесь обобщён опыт проектирования, строительства и эксплуатации бункеров, приводятся результаты экспериментальных и теоретических исследований. Итогом работы являются основы строительной механики бункера, как одного из разделов строительной механики вообще.

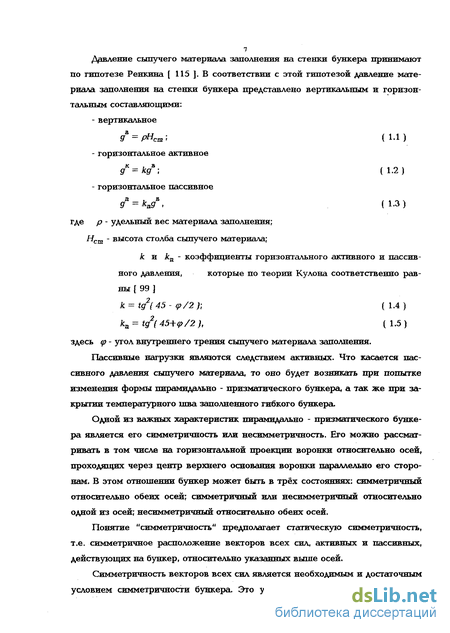

Научная новизна работы заключается в выявлении диагонального распора в несимметричной воронке пирамидально - призматического бункера и в ре-шении задачи распределения силового мотора на составляющие силы и пары. Определение опорных реакций бункера числом более трёх является частным решением этой задачи.
Основные положения строительной механики бункера подтверждены экспериментальными исследованиями моделей бункеров и опытом эксплуатации действующих бункеров.

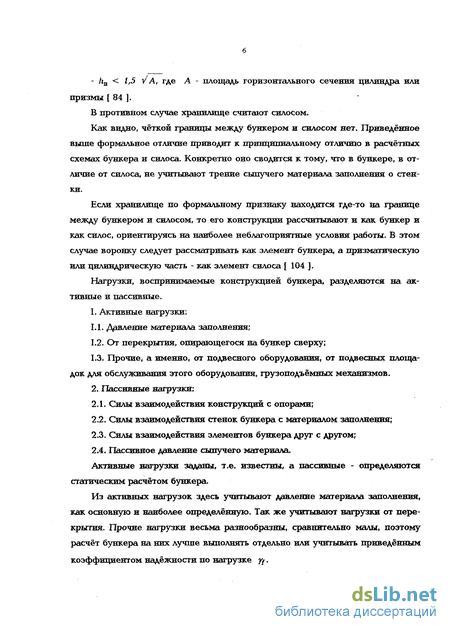

В практическом плане может быть интересен инженерный метод расчёта конструкций, основанный на полученных расчётных схемах бункеров. При этом расчёт несущих стенок бункеров предусмотрен в. два этапа: первый -ручной приближённый, второй - более точный на ЭВМ. На втором этапе уточняются или подтверждаются результаты приближённых расчётов.
В работе рассматриваются только несущие конструкции бункеров и опущены специальные вопросы, как: истечение сыпучего материала и соответствующее формообразование разгрузочной воронки, способы принудительной разгрузки, обогрев, футеровка и т.д. По этим вопросам следует обращаться к специальной литературе.
Основной материал работы обобщён, систематизирован и изложен в двух монографиях: "Гибкие бункера".: М. СИ. - 1980. - 168 с. и "Стальной пирамидально - призматический бункер как пространственная система", рукопись. Последняя прилагается к данной работе и является её составной частью.
В связи с этим многие аналитические выкладки в данной работе не повторяются, а делаются соответствующие ссылки на указанные источники.
